توضیحات

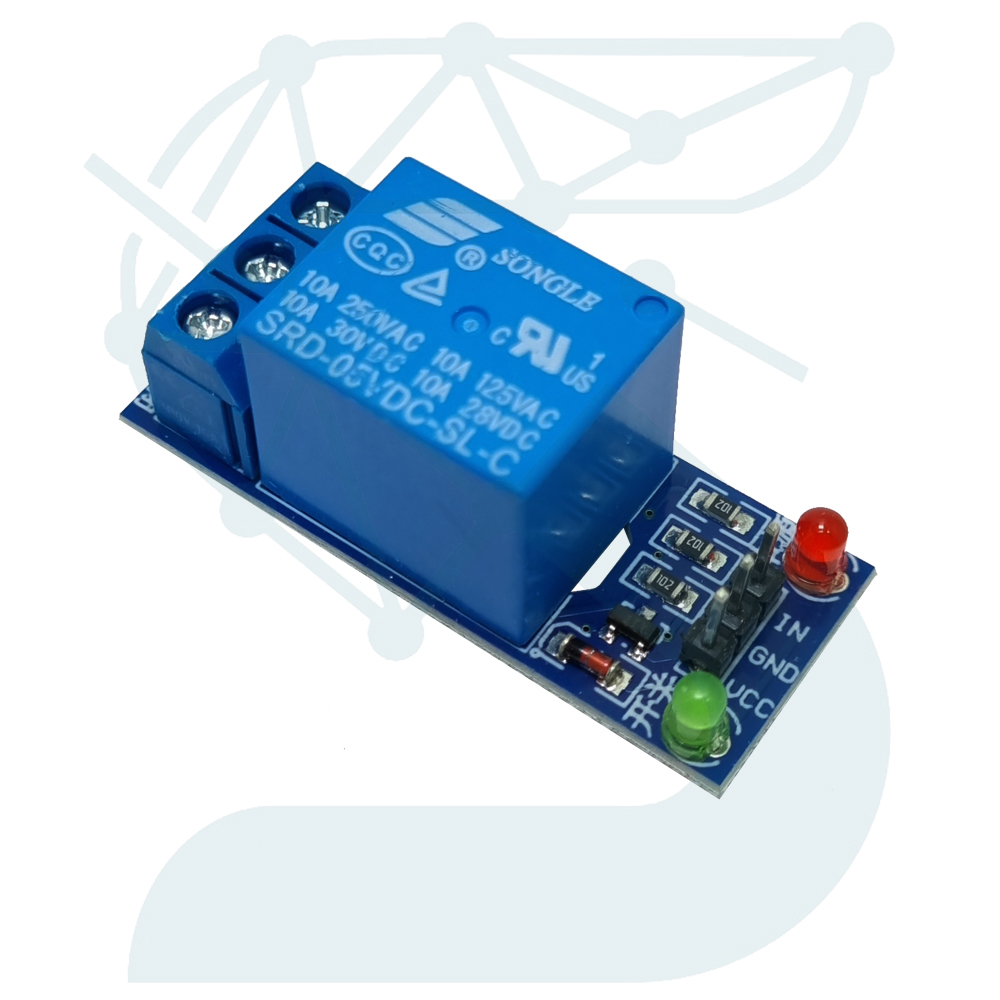

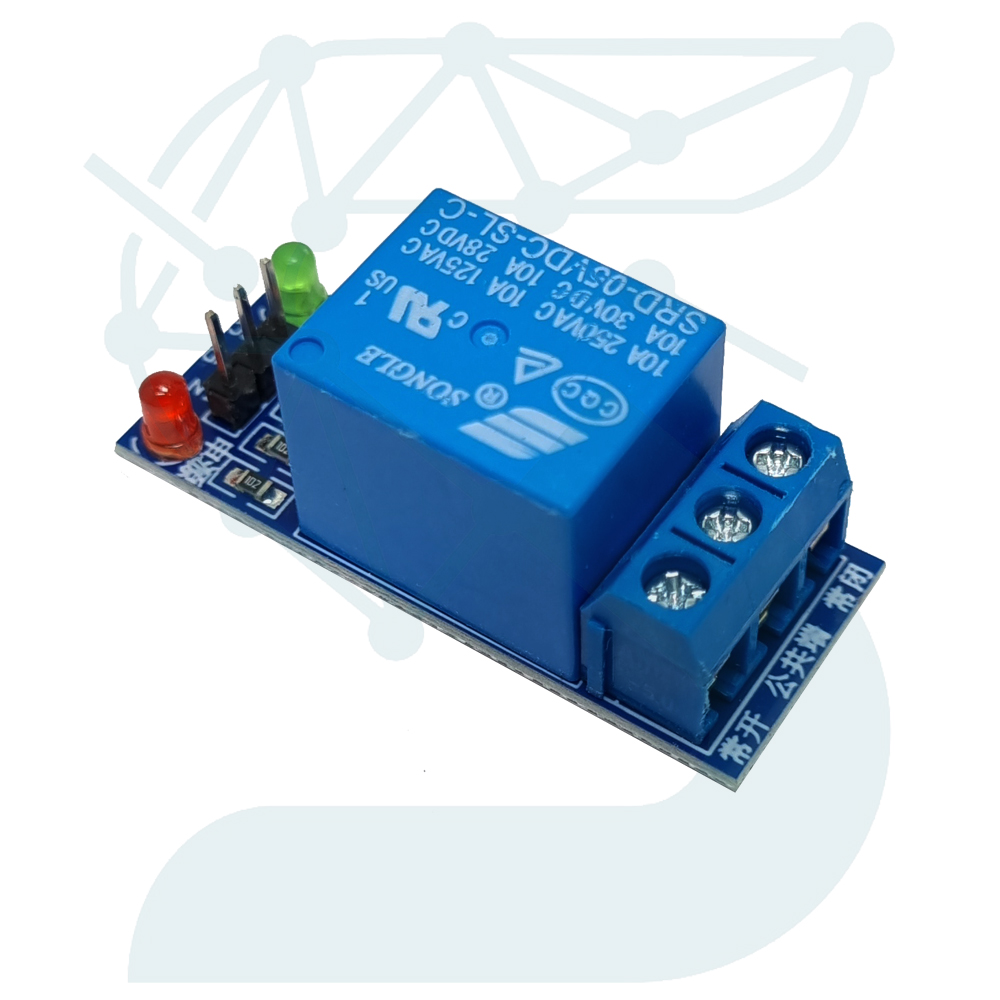

ماژول رله تککانال ۵ ولت یک رابط ساده و مطمئن برای کنترل بارهای AC و DC توسط میکروکنترلرها و بردهای توسعه (مانند Arduino، Raspberry Pi و ESP32) است. این ماژول با بهرهگیری از اپتوکوپلر ایزولهکننده و رلهی SPDT، امکان جداسازی کامل ولتاژهای بالا و پایین را فراهم کرده و امنیت مدارهای کنترلی را افزایش میدهد.

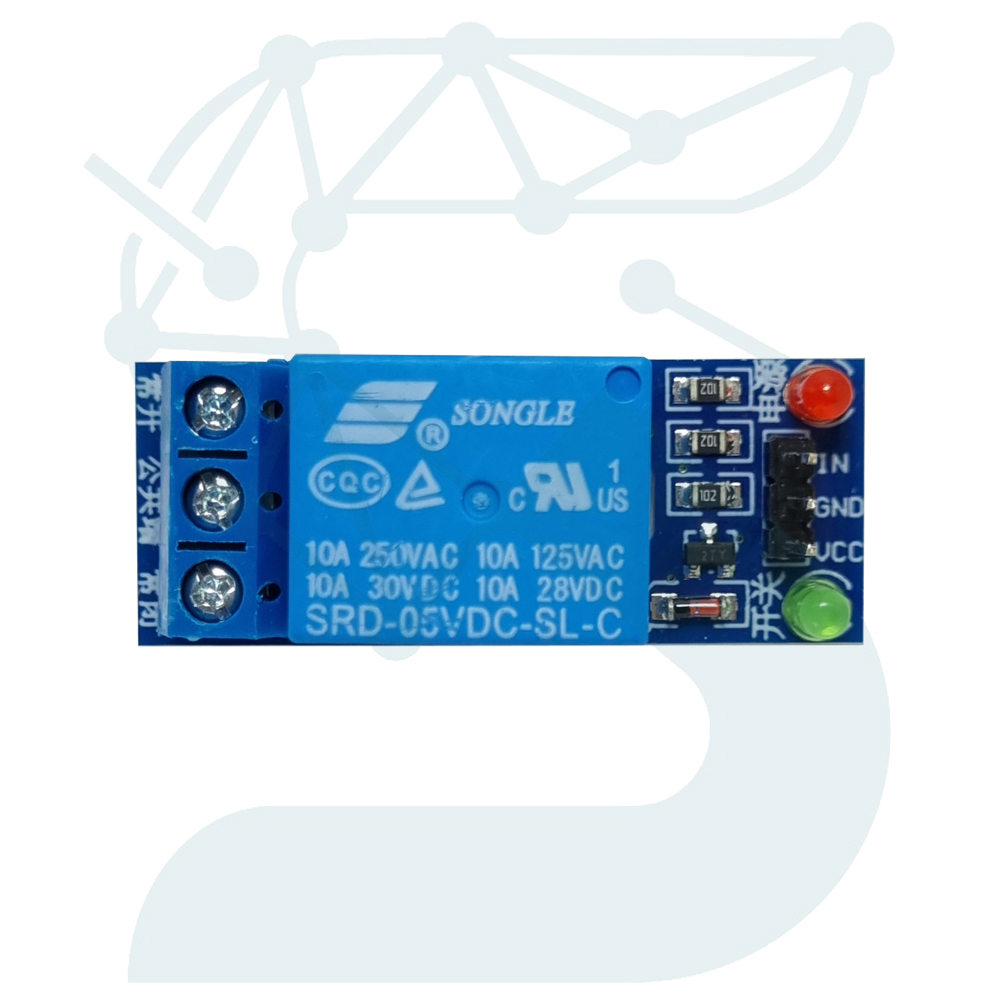

در این مدل از رله تایوانی Songle یا SRD استفاده شده که توانایی تحمل جریان تا ۱۰ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC را دارد. همین ویژگی آن را به انتخابی ایدهآل برای کنترل لامپها، فنها، پمپها، موتورها و سایر ادوات خانگی یا صنعتی تبدیل کرده است.
ورودی سیگنال کنترل از میکروکنترلر دریافت میشود. مدار داخلی شامل ترانزیستور درایور برای تحریک رله، دیود هرزگرد (Freewheeling Diode) برای محافظت از نویز بازگشتی سیمپیچ، و اپتوکوپلر برای ایزولهسازی الکتریکی بین مدار فرمان و بخش توان است.
با اعمال ولتاژ ۵ ولت به پایه VCC و ارسال پالس High به پایه IN، رله فعال شده و کنتاکت COM به NO متصل میشود. در حالت خاموش، COM به NC متصل خواهد بود.
| مشخصه | توضیحات |
|---|---|
| تعداد کانالها | 1 کانال |
| ولتاژ تغذیه مدار | 5 ولت DC |
| نوع رله | SPDT (1 Changeover Contact) |
| ولتاژ و جریان سوئیچینگ | 10 آمپر در 250 ولت AC یا 10 آمپر در 30 ولت DC |
| ایزولهسازی اپتوکوپلر | دارد (Optical Isolation) |
| سطح فعال ورودی | Active Low/High (بستهبه مدل مدار) |
| پینهای رابط | VCC ، GND ، IN |
| ولتاژ تحریک سیمپیچ رله | 5 ولت DC |
| LED وضعیت فعالبودن | دارد |
| جریان مصرفی در حالت فعال | حدود 70 میلیآمپر |
| ابعاد برد | حدود 45 × 25 میلیمتر |
| جنس PCB | فایبر دو رو با حفره آبکاریشده |
| نحوه نصب | پیچ یا پین برد برد |
| دمای کاری | ‑40 تا +85 درجه سانتیگراد |
