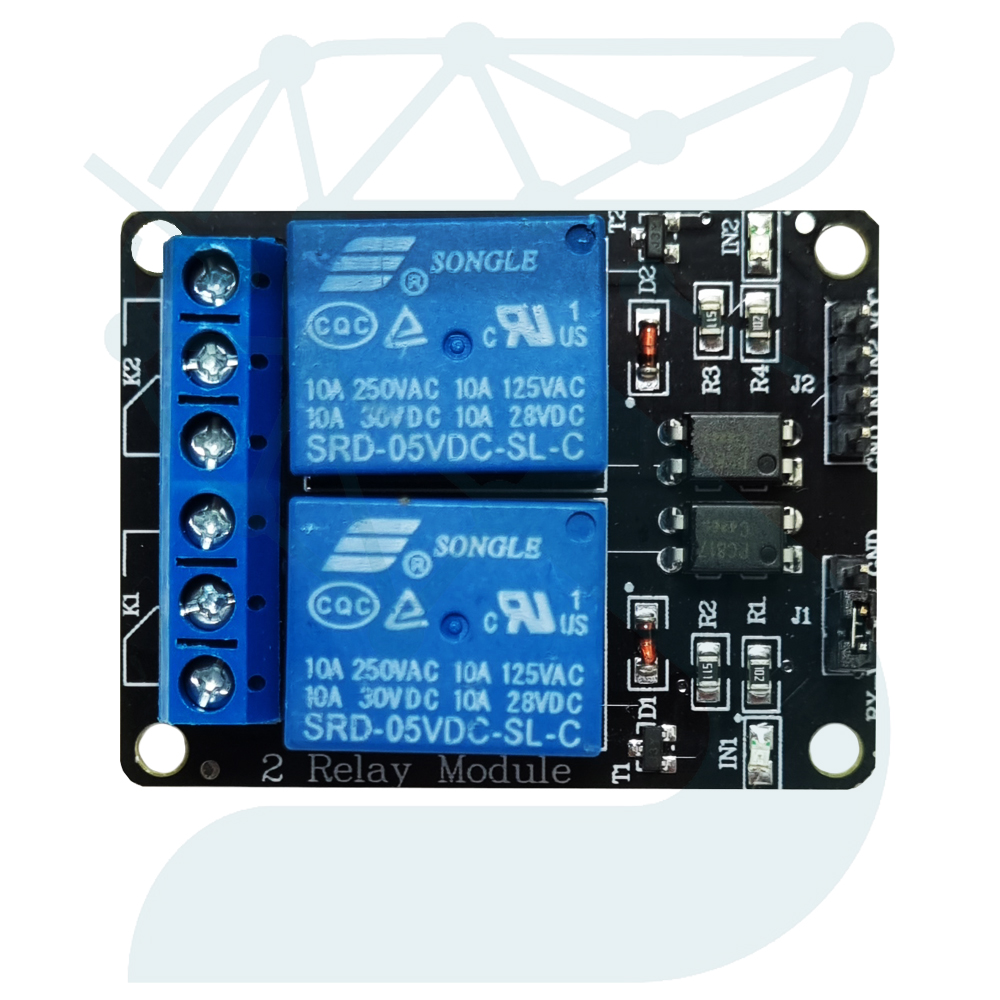

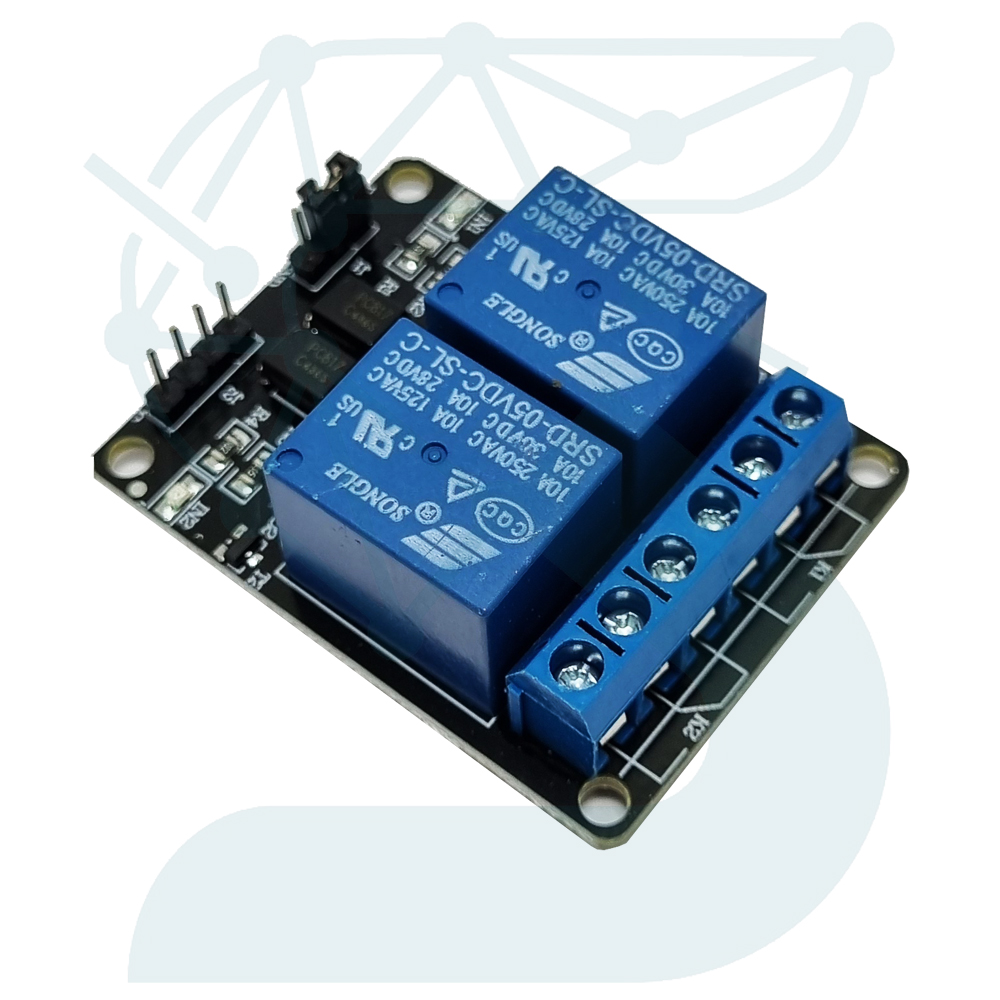

ماژول رله دوکاناله ۵ ولت یک برد رابط کنترلی است که امکان سوئیچکردن ولتاژها و جریانهای بالا را از طریق مدارهای فرمان میکروکنترلری (مانند آردوینو، STM32 یا ESP32) فراهم میکند. این ماژول برای کنترل همزمان دو خروجی مجزا طراحی شده و هر رله بهصورت مستقل عمل میکند، درحالیکه با سیگنالهای منطقی سطح پایین فعال میشود.
این برد با دارا بودن اپتوکوپلر و مدار درایور ترانزیستوری، جداسازی الکتریکی میان بخش ولتاژ بالا و قسمت فرمان را ممکن میسازد؛ موضوعی که باعث افزایش ایمنی و جلوگیری از نویز برگشتی در بردهای کنترلی میشود.
| ویژگی | مقدار / توضیح |
|---|---|
| مدل ماژول | Relay Module 2 Channel 5 V |
| تعداد رلهها | ۲ عدد SPDT (تکپول دوبل کنتاکت) |
| ولتاژ تحریک هر رله | ۵ ولت DC |
| جریان تحریک بوبین رله | حدود ۷۰ میلیآمپر به ازای هر کانال |
| ولتاژ مجاز کنتاکت خروجی | تا ۲۵۰ ولت AC یا ۳۰ ولت DC |
| ظرفیت جریان کنتاکتها | ۱۰ آمپر حداکثر |
| نوع فعالسازی | Active Low (با سطح پایین در پایه IN فعال میشود) |
| ایزولهسازی ورودی/خروجی | اپتوکوپلر (Optical Isolation) |
| نمایشگر وضعیت | LED های وضعیت برای هر کانال |
| اتصال تغذیه | پین Header یا ترمینال پیچی (VCC = ۵ V، GND) |
| ابعاد فیزیکی برد | حدود ۷۰ × ۵۰ میلیمتر |
| ولتاژ آستانه تحریک منطقی | HIGH ≈ 5 V، LOW ≈ 0 V |
در هستهی هر کانال رله، بوبین الکترومغناطیسی با تحریک سطح پایین از پینهای ورودی (IN1, IN2) جذب میشود و تیغهی کنتاکت از حالت Normally Open به وضعیت Close تغییر میکند؛ از این طریق مدار خروجی ولتاژ بالا وصل یا قطع میگردد. وجود اپتوکوپلر میان بخش فرمان و قدرت مانع از انتقال نویز یا ولتاژ معکوس به میکروکنترلر میشود.
هر کانال دارای LED اعلام وضعیت است تا هنگام فعال شدن رلهها، وضعیت کاری روشن شود. تغذیه مدار از منبع ۵ ولت DC تأمین میشود و در صورت نیاز، میتوان تنها یکی از کانالها را فعال نگه داشت.
