گیرنده ریموتی 2 کانال 9 تا 24 ولت 315MHz کدلرن (چینی)

گیرنده ریموتی 2 کانال 9 تا 24 ولت 315MHz کدلرن، یک ماژول فرکانس رادیویی (RF Module) کاربردی جهت کنترل بی‌سیم تجهیزات الکتریکی در پروژه‌های اتوماسیون خانگی، صنعتی سبک و مدارات رباتیک است. این برد با محدوده ولتاژ تغذیه منعطف 9V تا 24V DC راه‌اندازی می‌شود و انعطاف‌پذیری بالایی را برای استفاده در سیستم‌های خودرویی، باتری‌محور و منابع تغذیه صنعتی 12 یا 24 ولت فراهم می‌سازد.

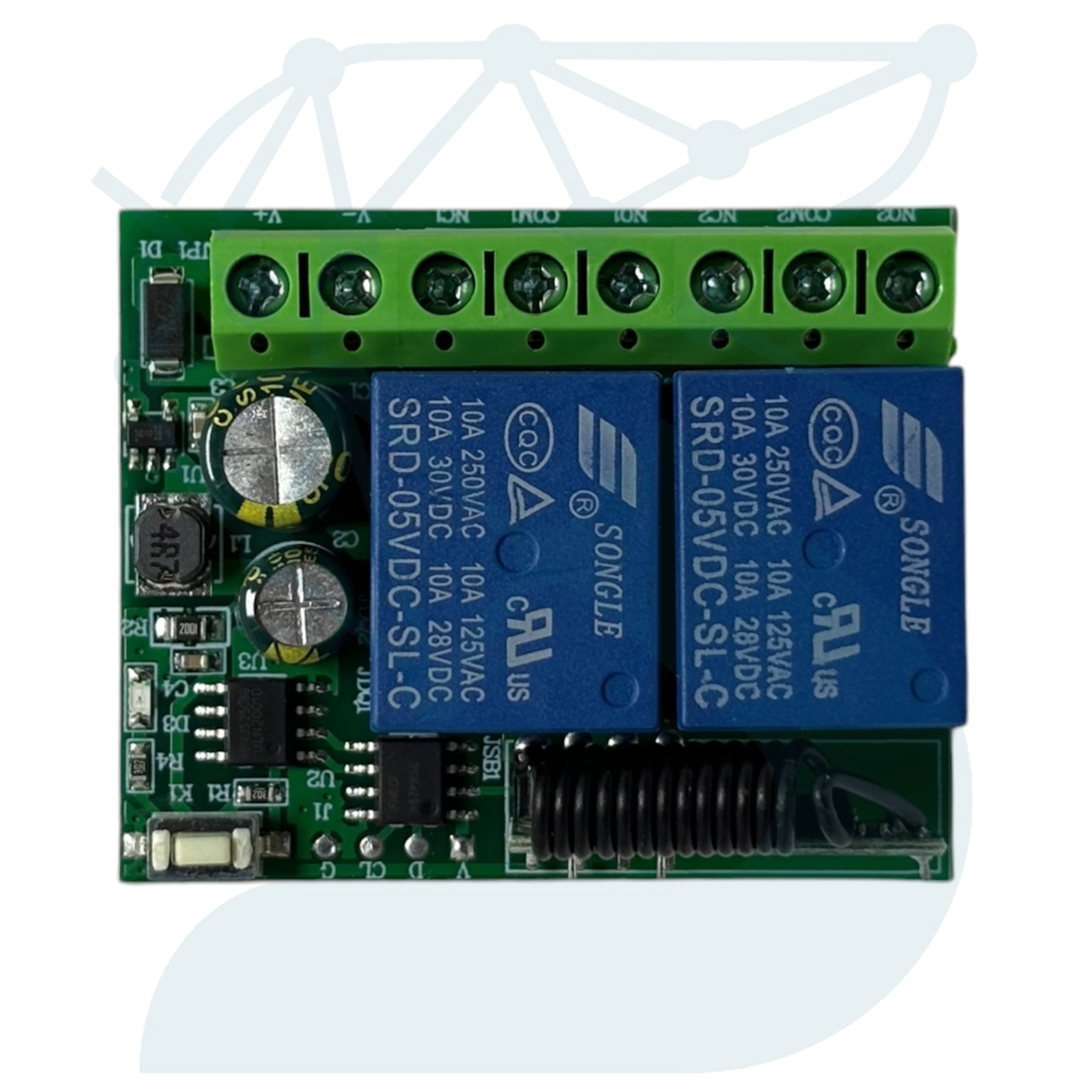

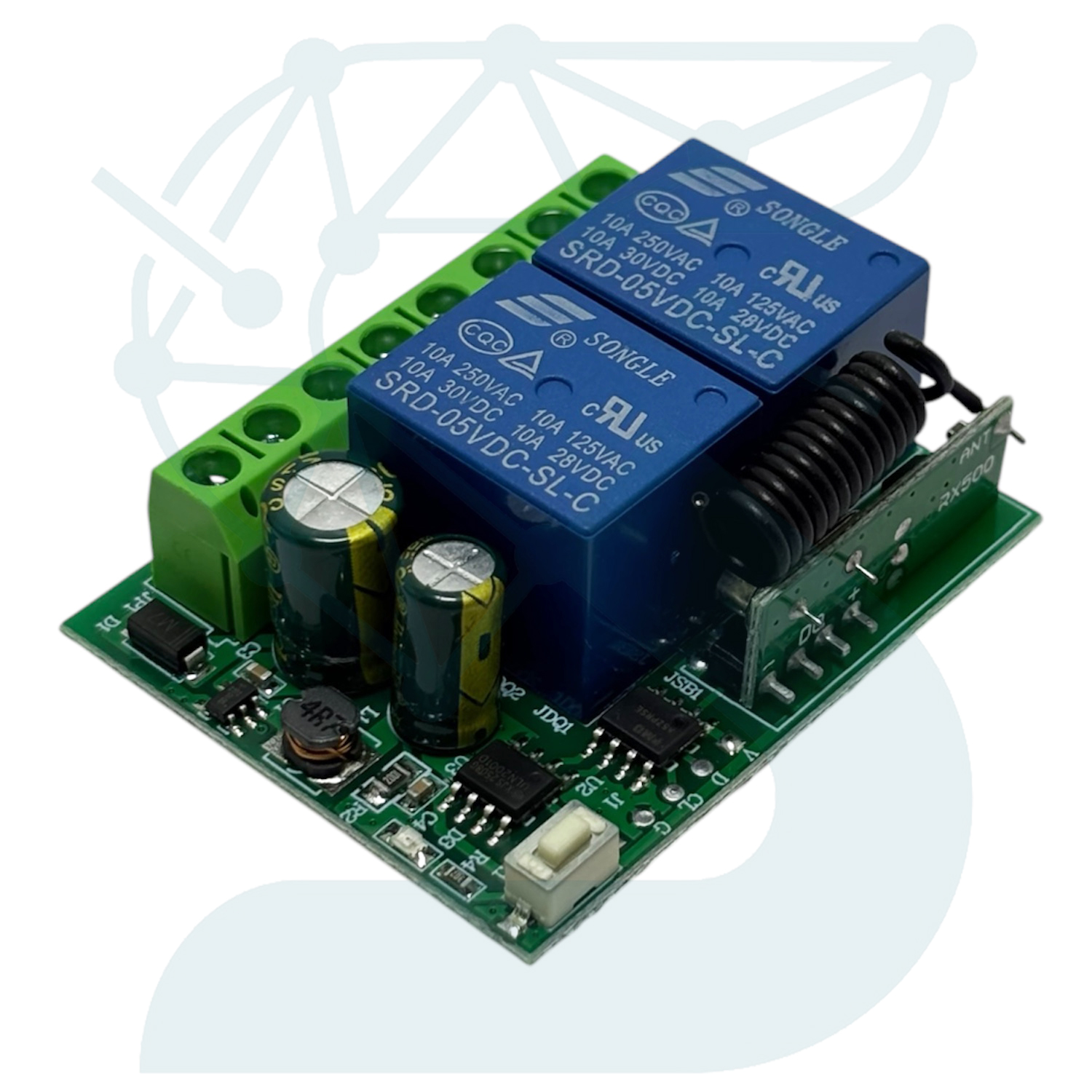

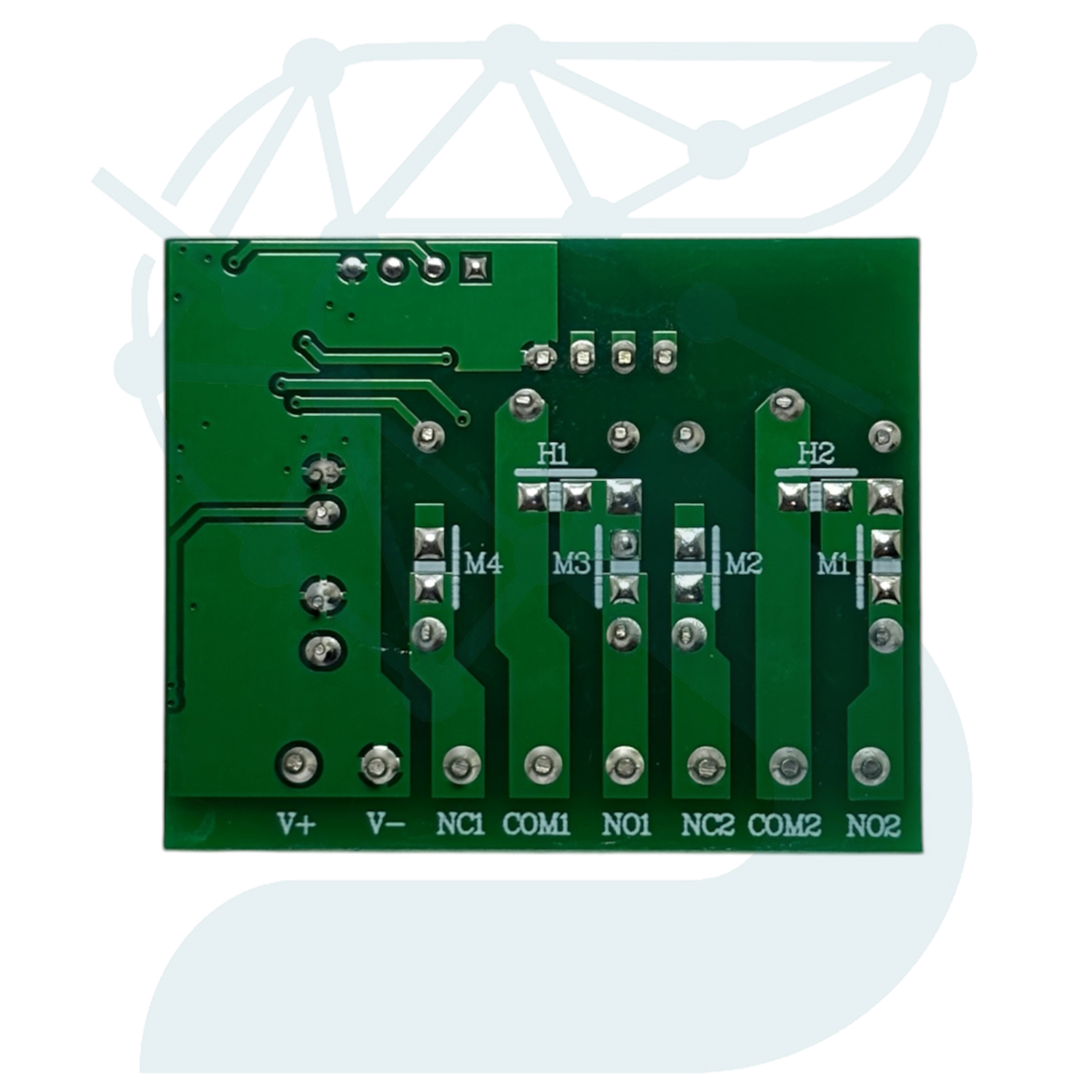

این ماژول مجهز به دو رله خروجی 10 آمپری کاملاً مستقل با کنتاکت‌های مجزای NO (باز)، NC (بسته) و COM (مشترک) است که امکان سوئیچینگ خطوط برق متناوب (AC تا 250V) و مستقیم (DC تا 30V) را در اختیار کاربر قرار می‌دهد. گیرنده بر پایه فرکانس کاری 315 مگاهرتز طراحی شده و از پروتکل کدلرن (Learning Code) با چیپ‌های استاندارد نظیر EV1527 و PT1527 پشتیبانی می‌کند. توجه داشته باشید این محصول صرفاً شامل برد گیرنده بوده و ریموت کنترل باید به‌صورت مجزا تهیه شود.

پشتیبانی از 3 حالت عملکردی لحظه‌ای (Momentary)، الاکلنگی (Toggle) و کلیدی (Latch)، این امکان را به شما می‌دهد تا رفتار رله‌ها را بر اساس سناریوی کنترلی موردنظر تنها از طریق کلید فشاری لرن روی برد تنظیم و در صورت لزوم ریست نمایید.

مشخصات فنی

آشنایی با حالت‌های کاری (Modes)

• حالت لحظه‌ای (Momentary): با فشردن و نگه داشتن کلید A ریموت، رله شماره 1 روشن می‌شود و به محض رها کردن کلید، رله خاموش خواهد شد. کلید B نیز دقیقاً به همین صورت رله شماره 2 را کنترل می‌کند.
• حالت الاکلنگی (Toggle):با فشردن کلید A، رله 1 فعال می‌شود؛ اما برای غیرفعال کردن آن باید کلید دیگری (مانند B) فشرده شود (که همزمان رله 2 را فعال و رله 1 را خاموش می‌کند).
• حالت قفل‌شونده (Latch): با یک‌بار فشردن کلید A، رله 1 روشن شده و روشن می‌ماند؛ با فشردن دوباره همان کلید، رله خاموش می‌شود .کلید B نیز همین عملکرد را برای رله 2 انجام می‌دهد.

راهنمای گام‌به‌گام راه‌اندازی و تنظیم ماژول

پس از اتصال بااحتیاط برق 220 ولت به ورودی گیرنده، نشانگر LED روشن شده و ماژول آماده کددهی می‌شود:

1. تنظیم در حالت لحظه‌ای (Momentary):

   • یک‌بار کلید لرن روی برد را فشار دهید تا چراغ LED روشن شود.
   • کلید A ریموت را فشار دهید؛ صبر کنید تا LED چشمک بزند و خاموش شود.
   • سپس کلید B ریموت را فشار دهید؛ پس از چشمک‌زدن مجدد LED، فرآیند ست‌شدن کامل است.

2. تنظیم در حالت الاکلنگی(Toggle):

   • دو بار کلید لرن روی برد را پشت‌سرهم فشار دهید تا LED روشن شود.
   • کلید A ریموت را برای رله 1 فشار دهید و منتظر چشمک‌زدن و خاموش‌شدن چراغ بمانید.
   • بلافاصله کلید B ریموت را برای رله 2 فشار دهید تا با چشمک زدن چراغ ذخیره شود.

3. تنظیم در حالت کلید (Latch):

   • سه بار کلید لرن روی برد را فشار دهید تا چراغ LED ثابت روشن شود.
   • کلید A ریموت را فشرده و منتظر بمانید چراغ چشمک بزند و خاموش شود.
   • در نهایت کلید B ریموت را فشار دهید تا عملیات کددهی پایان یابد.

نحوه ریست و پاک‌کردن حافظه: در صورت بروز اشتباه یا نیاز به تغییر حالت عملکرد، کافیست کلید لرن را 8 بار پشت سر هم فشار داده و یا آن را 10 ثانیه فشرده نگه‌دارید. چشمک‌زدن ممتد نشانگر LED به معنای پاک شدن تمام کدهای قبلی از حافظه گیرنده است.

ویژگی‌ها

• ولتاژ کاری منعطف در بازه 9 تا 24 ولت DC مناسب سیستم‌های باتری و آداپتور
• مجهز به دو رله مجزا با تحمل جریان 10A جهت اتصال به بارهای مختلف AC و DC
• سازگاری کامل با انواع ریموت‌های کدلرن 315MHz موجود در بازار (چیپست‌های سری 1527)
• حساسیت بالای گیرنده RF (بیش از 97dBm-) جهت دریافت پایدار سیگنال تا ۵۰ متر
• قابلیت تعریف و تغییر آسان بین 3 حالت عملکردی لحظه‌ای، کلیدی و قفلی
• فرآیند ساده کددهی و پاکسازی سریع حافظه با کلید لرن اختصاصی
• ابعاد جمع‌وجور با قابلیت نصب و راه‌اندازی آسان درون انواع باکس و تابلو
• کاربردی در کنترل روشنایی، پمپ‌های آب سبک، قفل‌های برقی، درب‌ها و پروژه‌های آردوینو
