گیرنده ریموتی 2 کانال 220 ولت 315MHz کدلرن (چینی)

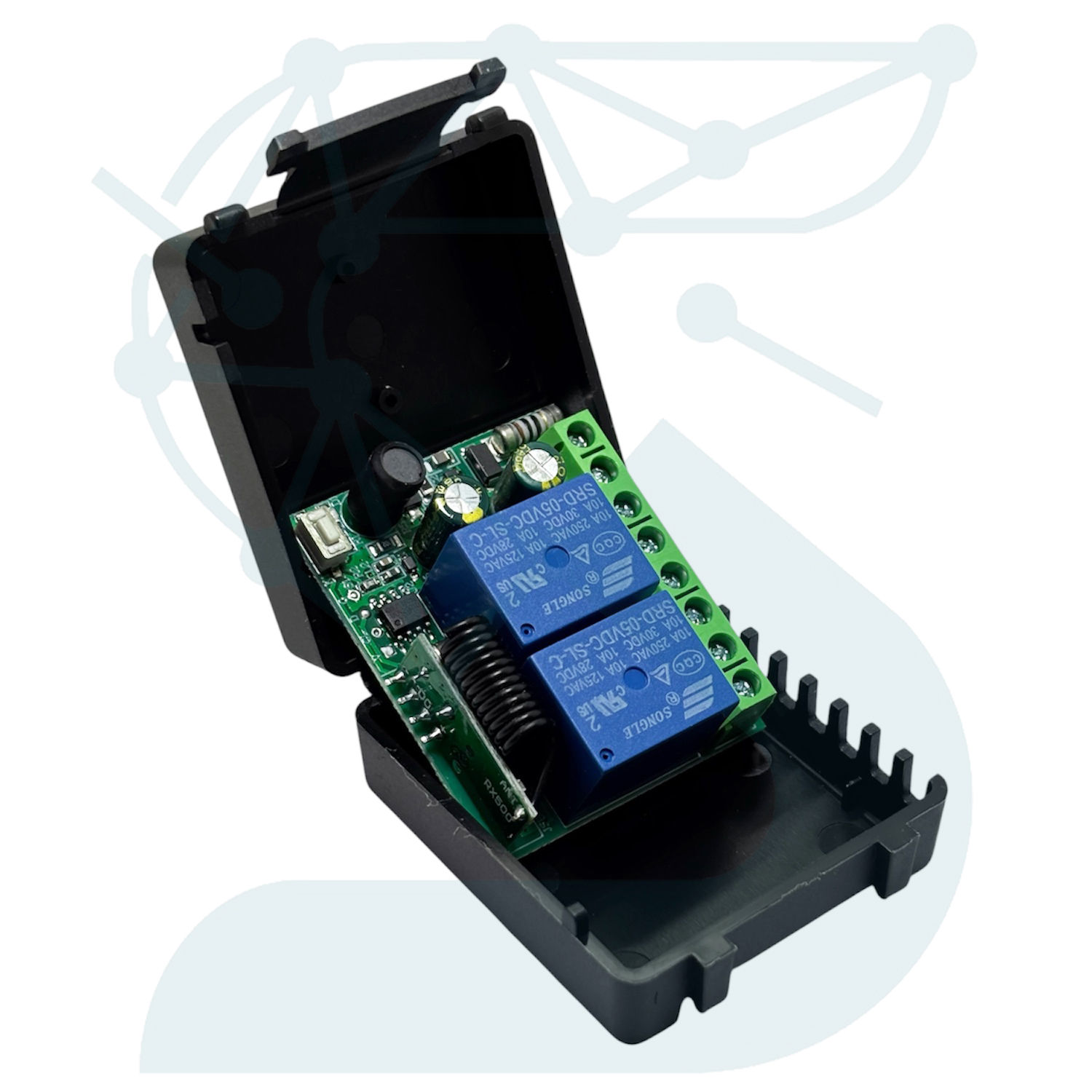

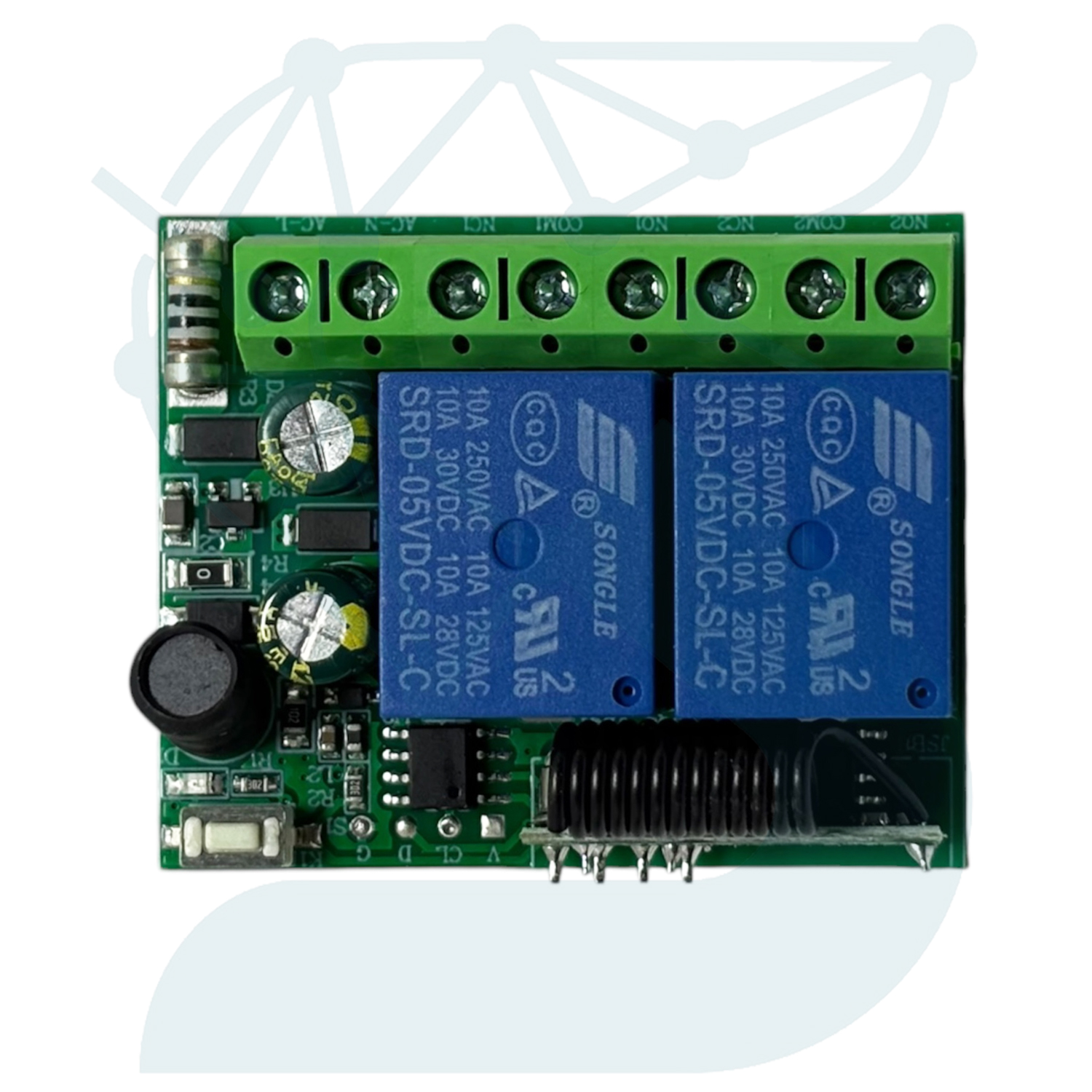

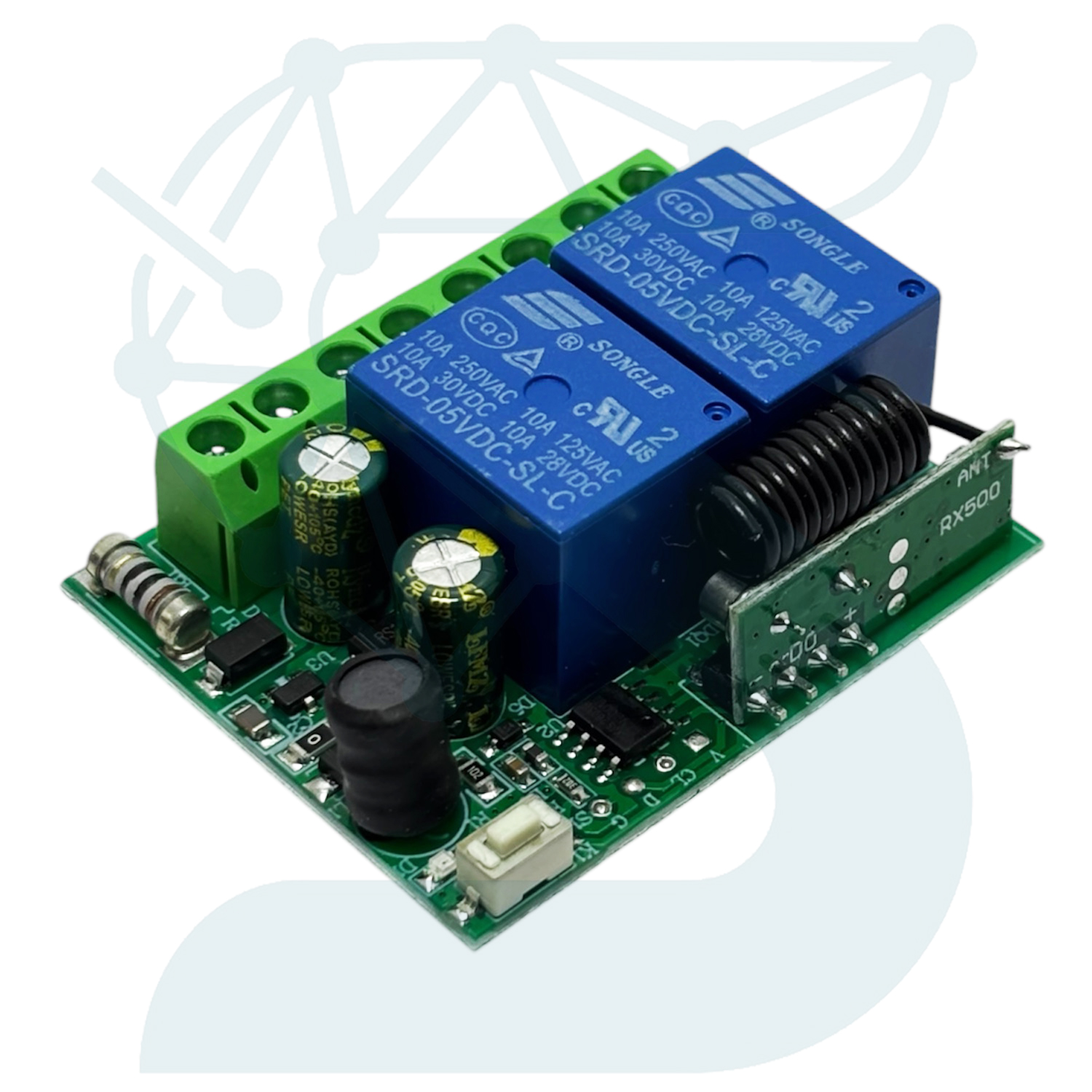

گیرنده ریموتی 2 کانال 220 ولت 315MHz کدلرن، یک ماژول کنترل از راه دور رادیویی (RF) برای مدیریت بی‌سیم انواع تجهیزات برقی و روشنایی است. این دستگاه با اتصال مستقیم به برق شهر (220V AC) راه‌اندازی می‌شود و نیاز به منبع تغذیه یا آداپتور مجزا ندارد. مدار این گیرنده مجهز به دو رله مستقل با پایه‌های خروجی NO، NC و COM است که امکان اتصال انواع بارهای الکتریکی را فراهم می‌کند.

این ماژول از تکنولوژی کدلرن (Learning Code) روی فرکانس 315 مگاهرتز بهره می‌برد و قابلیت تعریف در 3 حالت کاری مختلف شامل لحظه‌ای (Momentary)، دائمی یا الاکلنگی (Toggle) و قفل شونده (Latch) را داراست. تعریف عملکرد رله‌ها از طریق کلید لرن روی برد انجام شده و کاربر می‌تواند بر اساس نیاز پروژه، رفتار رله‌ها را به‌سادگی برنامه‌ریزی یا در صورت لزوم حافظه آن را بازنشانی (ریست) کند.

این محصول تنها شامل برد گیرنده است و ریموت کنترل همراه آن عرضه نمی‌شود؛ از این رو گزینه‌ای بسیار مناسب و اقتصادی برای کاربرانی است که ریموت 315 مگاهرتزی سازگار دارند یا مایلند ریموت‌های دلخواه خود را به‌صورت جداگانه تهیه و به این گیرنده معرفی نمایند.

مشخصات فنی

آشنایی با حالت‌های کاری (Modes)

• حالت لحظه‌ای (Momentary): با فشردن و نگه داشتن کلید A ریموت، رله شماره 1 روشن می‌شود و به محض رها کردن کلید، رله خاموش خواهد شد. کلید B نیز دقیقاً به همین صورت رله شماره 2 را کنترل می‌کند.
• حالت الاکلنگی (Toggle):با فشردن کلید A، رله 1 فعال می‌شود؛ اما برای غیرفعال کردن آن باید کلید دیگری (مانند B) فشرده شود (که همزمان رله 2 را فعال و رله 1 را خاموش می‌کند).
• حالت قفل‌شونده (Latch): با یک‌بار فشردن کلید A، رله 1 روشن شده و روشن می‌ماند؛ با فشردن دوباره همان کلید، رله خاموش می‌شود .کلید B نیز همین عملکرد را برای رله 2 انجام می‌دهد.

راهنمای گام‌به‌گام راه‌اندازی و تنظیم ماژول

پس از اتصال بااحتیاط برق 220 ولت به ورودی گیرنده، نشانگر LED روشن شده و ماژول آماده کددهی می‌شود:

1. تنظیم در حالت لحظه‌ای (Momentary):

   • یک‌بار کلید لرن روی برد را فشار دهید تا چراغ LED روشن شود.
   • کلید A ریموت را فشار دهید؛ صبر کنید تا LED چشمک بزند و خاموش شود.
   • سپس کلید B ریموت را فشار دهید؛ پس از چشمک‌زدن مجدد LED، فرآیند ست‌شدن کامل است.

2. تنظیم در حالت الاکلنگی(Toggle):

   • دو بار کلید لرن روی برد را پشت‌سرهم فشار دهید تا LED روشن شود.
   • کلید A ریموت را برای رله 1 فشار دهید و منتظر چشمک‌زدن و خاموش‌شدن چراغ بمانید.
   • بلافاصله کلید B ریموت را برای رله 2 فشار دهید تا با چشمک زدن چراغ ذخیره شود.

3. تنظیم در حالت کلید (Latch):

   • سه بار کلید لرن روی برد را فشار دهید تا چراغ LED ثابت روشن شود.
   • کلید A ریموت را فشرده و منتظر بمانید چراغ چشمک بزند و خاموش شود.
   • در نهایت کلید B ریموت را فشار دهید تا عملیات کددهی پایان یابد.

نحوه ریست و پاک‌کردن حافظه: در صورت بروز اشتباه یا نیاز به تغییر حالت عملکرد، کافیست کلید لرن را 8 بار پشت سر هم فشار داده و یا آن را 10 ثانیه فشرده نگه‌دارید. چشمک‌زدن ممتد نشانگر LED به معنای پاک شدن تمام کدهای قبلی از حافظه گیرنده است.

ویژگی‌ها

• عدم نیاز به سیم‌کشی اضافه برای خطوط فرمان و کلیدها
• اتصال مستقیم به برق شهر بدون نیاز به آداپتور یا منبع تغذیه مجزا

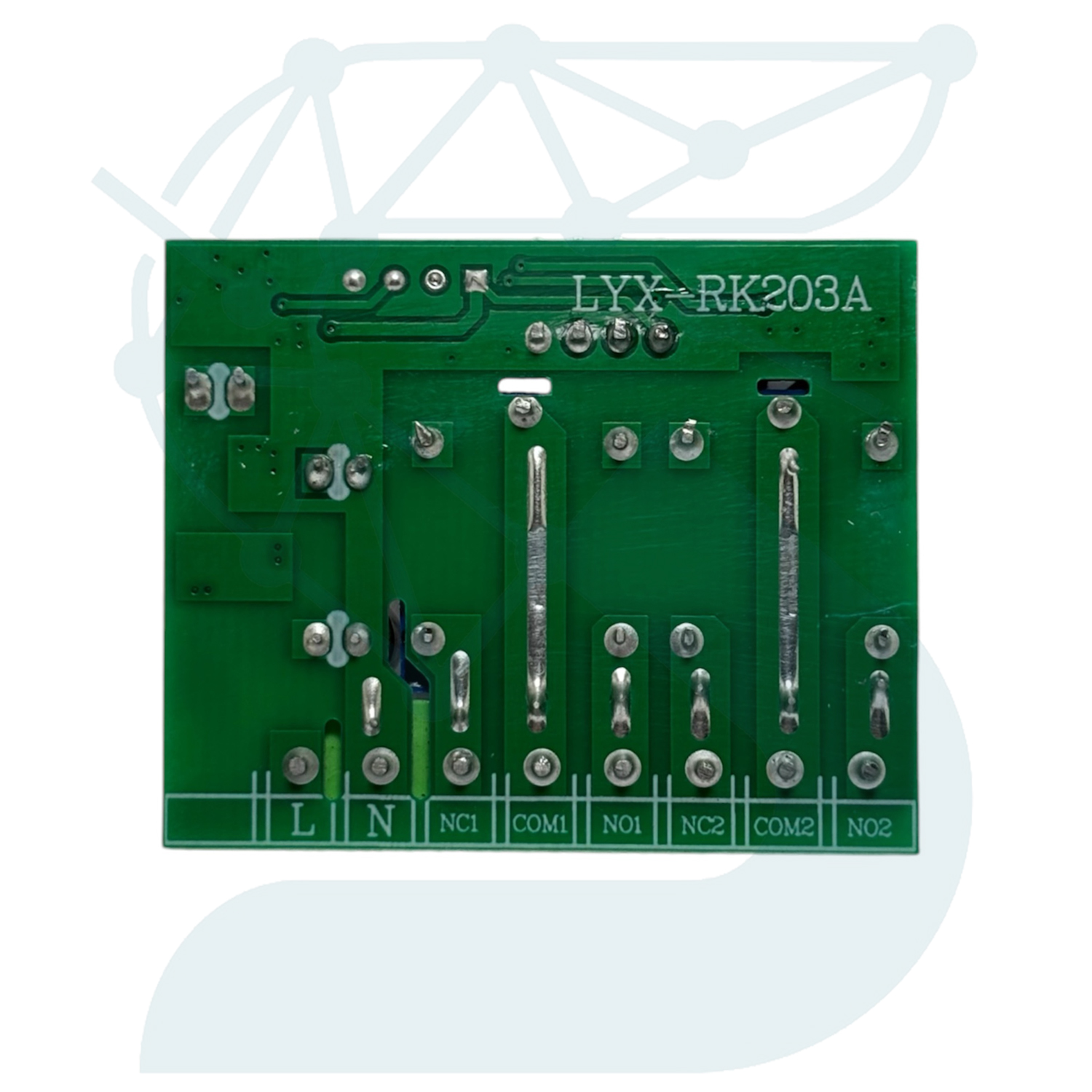

• خروجی 2 کانال مستقل رله‌ای با پورت‌های ایزوله NO ،NC و COM
• سازگاری وسیع با انواع ریموت کنترل‌های رادیویی با فرکانس 315MHz
• قابلیت انتخاب سریع بین 3 مود کاری لحظه‌ای، کلیدی و قفل‌شونده
• مجهز به کلید لرن اختصاصی با فرآیند کددهی و ریست آسان
• مصرف انرژی بسیار پایین در حالت آماده‌به‌کار (Standby)
• عملکرد پایدار، پاسخ‌دهی سریع و مناسب برای استفاده طولانی‌مدت
• کاربردی در پروژه‌های روشنایی خانگی، درب‌های برقی و تجهیزات اتوماسیون
