35,000تومان
14 در انبار
توضیحات

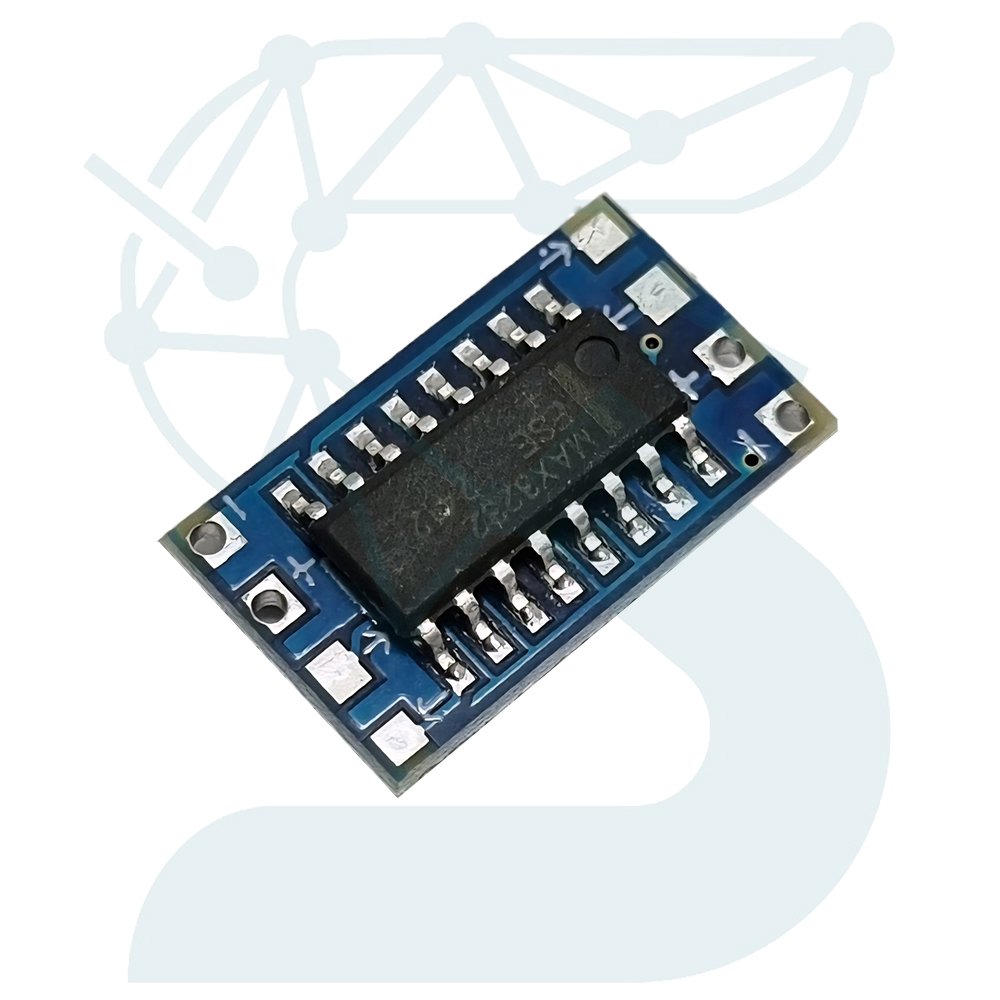

ماژول RS232 to TTL مینی یک برد تبدیل سطح ولتاژ است که امکان برقراری ارتباط بین تجهیزات دارای رابط RS232 و میکروکنترلرها یا ماژولهایی با سطح منطقی TTL را فراهم میکند. این ماژول معمولاً مبتنی بر چیپ MAX3232 یا سازگار با آن طراحی شده و قابلیت کار در ولتاژهای پایین (3.3V و 5V) را دارد.
ابعاد کوچک و طراحی ماژولی، این مبدل را به گزینهای مناسب برای پروژههای جمعوجور، نمونهسازی سریع و کاربردهای صنعتی سبک تبدیل کرده است.
در ارتباط RS232 سطح ولتاژ سیگنالها معمولاً بین ±7 تا ±12 ولت تغییر میکند، در حالی که ورودیهای UART میکروکنترلرها فقط سطوح TTL (صفر و یک منطقی) را میپذیرند. این ماژول با استفاده از مدار مبدل سطح، سیگنال:
را بهصورت ایمن و پایدار انجام میدهد.
وجود خازنهای شارژ پمپ روی برد باعث میشود بدون نیاز به منبع ولتاژ منفی خارجی، تبدیل ولتاژ انجام شود.
| پارامتر | توضیحات |
|---|---|
| نوع محصول | ماژول مبدل RS232 به TTL |
| چیپ اصلی | MAX3232 یا معادل |
| ولتاژ تغذیه | 3.3 تا 5 ولت |
| نوع ارتباط | UART (TX / RX) |
| سطح ولتاژ RS232 | ±7 تا ±12 ولت |
| سطح منطقی TTL | 3.3V / 5V |
| نرخ انتقال داده | تا 250kbps |
| پشتیبانی از | ارتباط دوطرفه (Full Duplex) |
| خازنهای جانبی | روی برد مجتمع |
| ابعاد | مینی – مناسب فضاهای محدود |
