ولتاژ ورودی 6 تا 40 ولت DC
ولتاژ خروجی 1.2 تا 36 ولت DC
جریان خروجی 20 آمپر لحظهای (12 آمپر مداوم)
قابلیت کنترل جریان و ولتاژ (CC/CV)
دارای محافظ اتصال کوتاه
مقایسه
افزودن به علاقهمندی
سوالی داری؟
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
۹۳۰,۰۰۰تومان
موجود در انبار
توضیحات

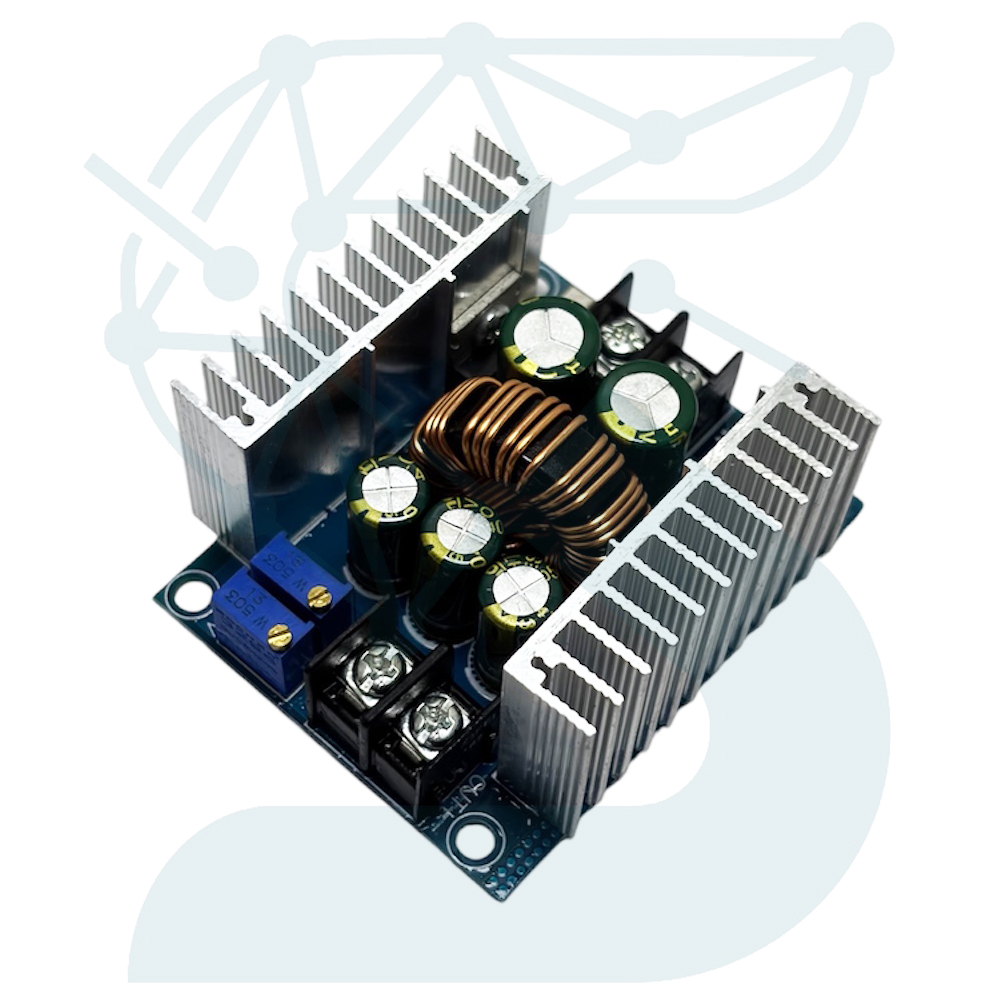

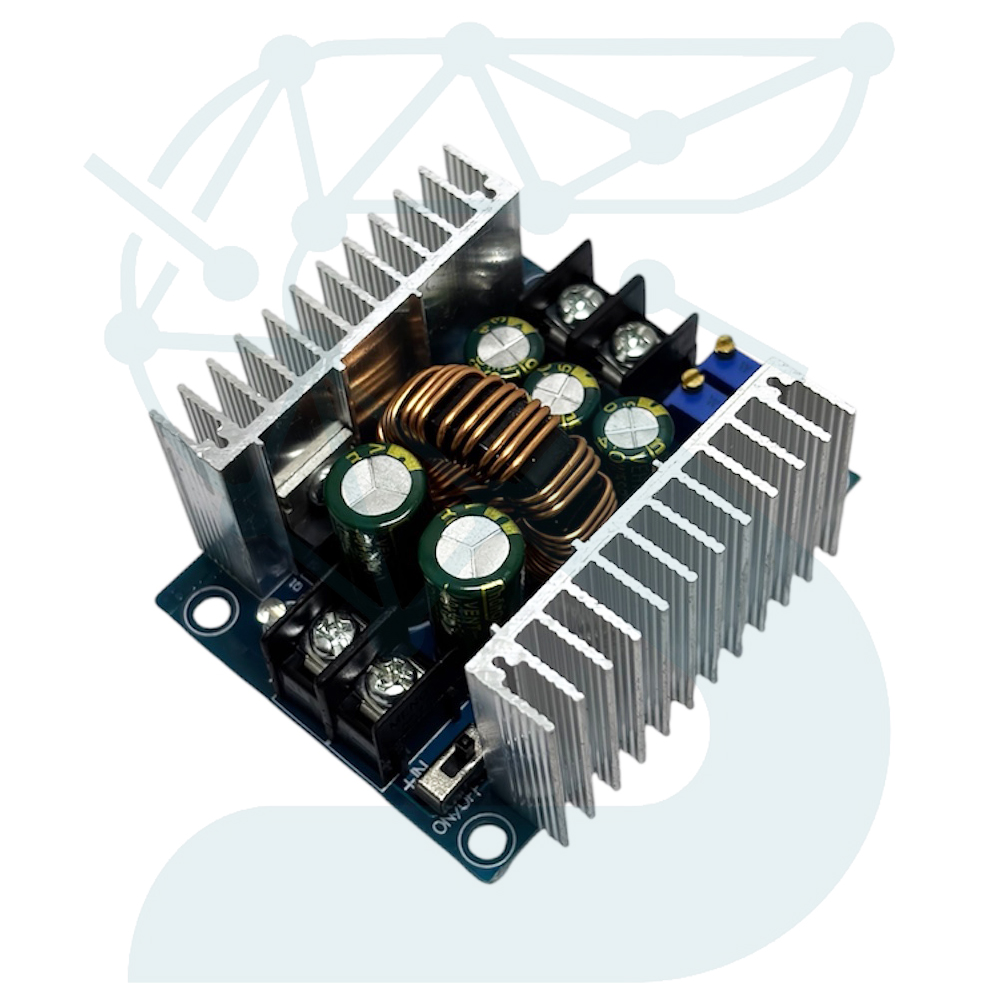

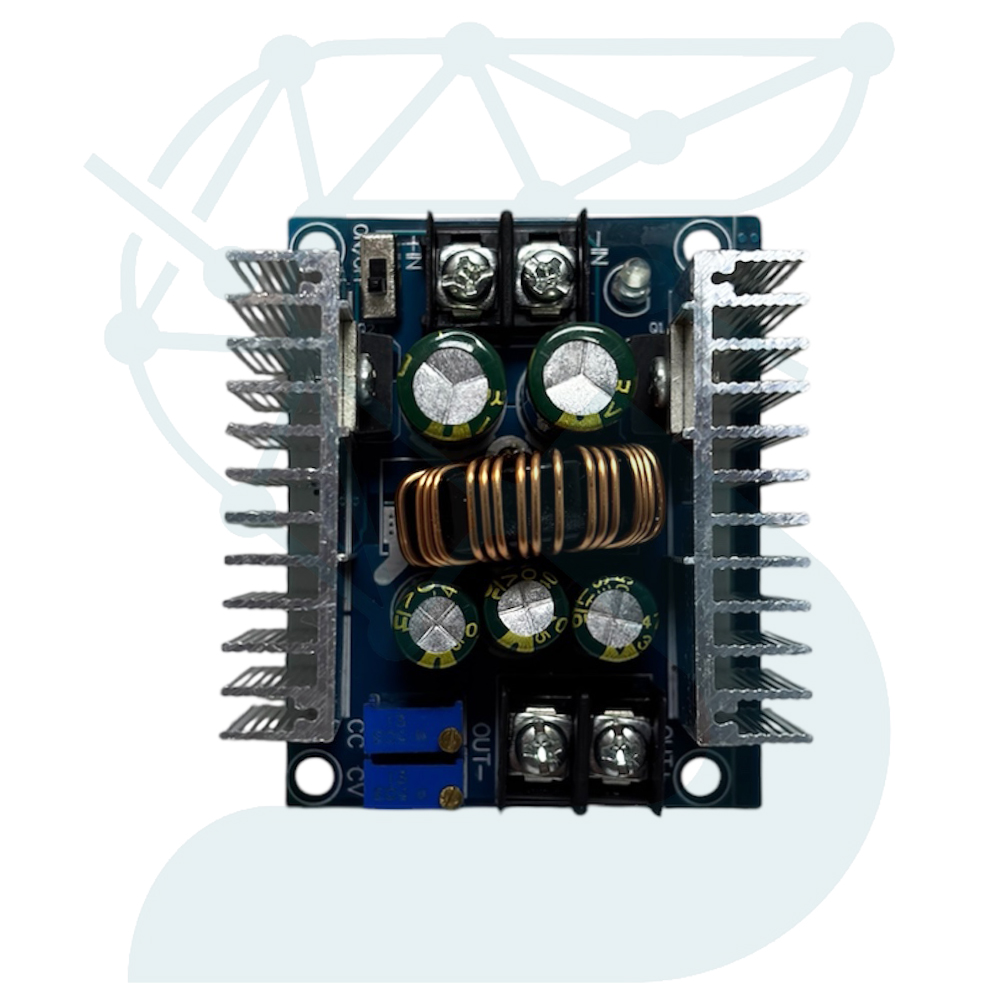

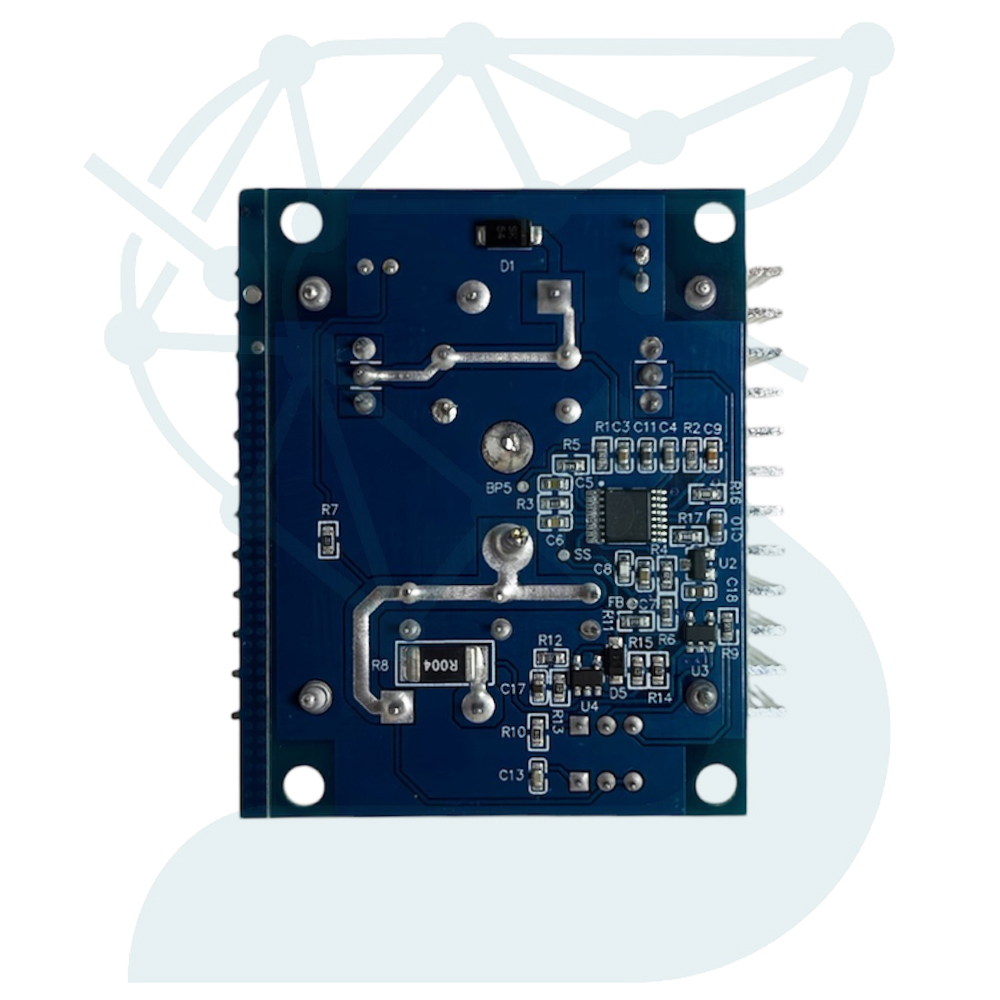

ماژول کاهنده ولتاژ DC به DC با تحمل جریان 20 آمپر (20A Buck Converter) یک مبدل سوئیچینگ پرقدرت و با راندمان بالا است که برای کاهش ولتاژهای مستقیم در محدوده 6 تا 40 ولت و تبدیل آن به ولتاژ پایدار 1.2 تا 36 ولت طراحی شده است. این ماژول با پشتیبانی از جریان خروجی تا 20 آمپر (12 آمپر پیوسته و پایدار)، انتخابی ایدهآل برای راهاندازی بارهای پرمصرف، درایور الایدیهای توان بالا، شارژرهای باتری و ساخت منابع تغذیه متغیر کارگاهی به شمار میرود.
طراحی مدار این مبدل بر پایه توپولوژی باک با بازدهی فوقالعاده بالای 95 درصد و ریپل ولتاژ بسیار کم (کمتر از 50 میلیولت) صورت گرفته است. بر روی برد دو عدد مولتیترن دقیق (پتانسیومتر چند دور) تعبیه شده که امکان تنظیم دقیق ولتاژ خروجی (حالت ولتاژ ثابت یا CV) و محدودسازی جریان خروجی (حالت جریان ثابت یا CC) را به کاربر میدهد. علاوه بر این، پین اختصاصی فعالساز (EN) امکان کنترل هوشمند و قطع و وصل خروجی را بدون نیاز به قطع تغذیه اصلی فراهم میسازد.
ترمینالهای پیچی صنعتی تعبیه شده روی برد، سیمکشی مطمئن و ایمن را بدون نیاز به لحیمکاری میسر میکنند. با توجه به ظرفیت خازنهای ورودی و ماهیت سوئیچینگ پرقدرت ماژول، جهت جلوگیری از آسیب ناشی از جریان هجومی (Inrush Current)، ضروری است ابتدا سیمکشی ورودی و خروجی کامل انجام شود و سپس تغذیه برقرار گردد. همچنین در کاربردهایی با توان خروجی بالا و جریانهای فراتر از 15 آمپر، استفاده از هیتسینک کمکی یا فن خنککننده برای تضمین عملکرد پایدار توصیه میشود.
| پارامتر | مقدار / توضیح |
|---|---|
| نوع ماژول | مبدل کاهنده ولتاژ DC به DC باک (Buck Converter) |
| ولتاژ ورودی | 6 تا 40 ولت DC (محدوده پیشنهادی: 10 تا 40 ولت) |
| ولتاژ خروجی | 1.2 تا 36 ولت DC (قابل تنظیم با مولتیترن CV) |
| حداکثر جریان خروجی | 20 آمپر لحظهای (12 آمپر بهینهشده و مداوم) |
| راندمان تبدیل (Efficiency) | تا 95% (تست شده در تبدیل 24V به 12V با جریان 20A) |
| ریپل ولتاژ خروجی | کمتر یا مساوی 50 میلیولت (50mV ≥) |
| حالتهای کاری | ولتاژ ثابت (Constant Voltage) و جریان ثابت (Constant Current) |
| پایههای کنترل و تغذیه | +IN / -IN (ورودی)، +VO / -VO (خروجی)، EN (فعالساز) |
| محافظت اتصال کوتاه | خودترمیم (Self-recovery – پرهیز از اتصال کوتاه طولانیمدت) |
| نوع اتصال | ترمینال پیچی جریان بالا (Screw Terminal) |
| ابعاد (میلیمتر) | 60 × 53 × 27 |
