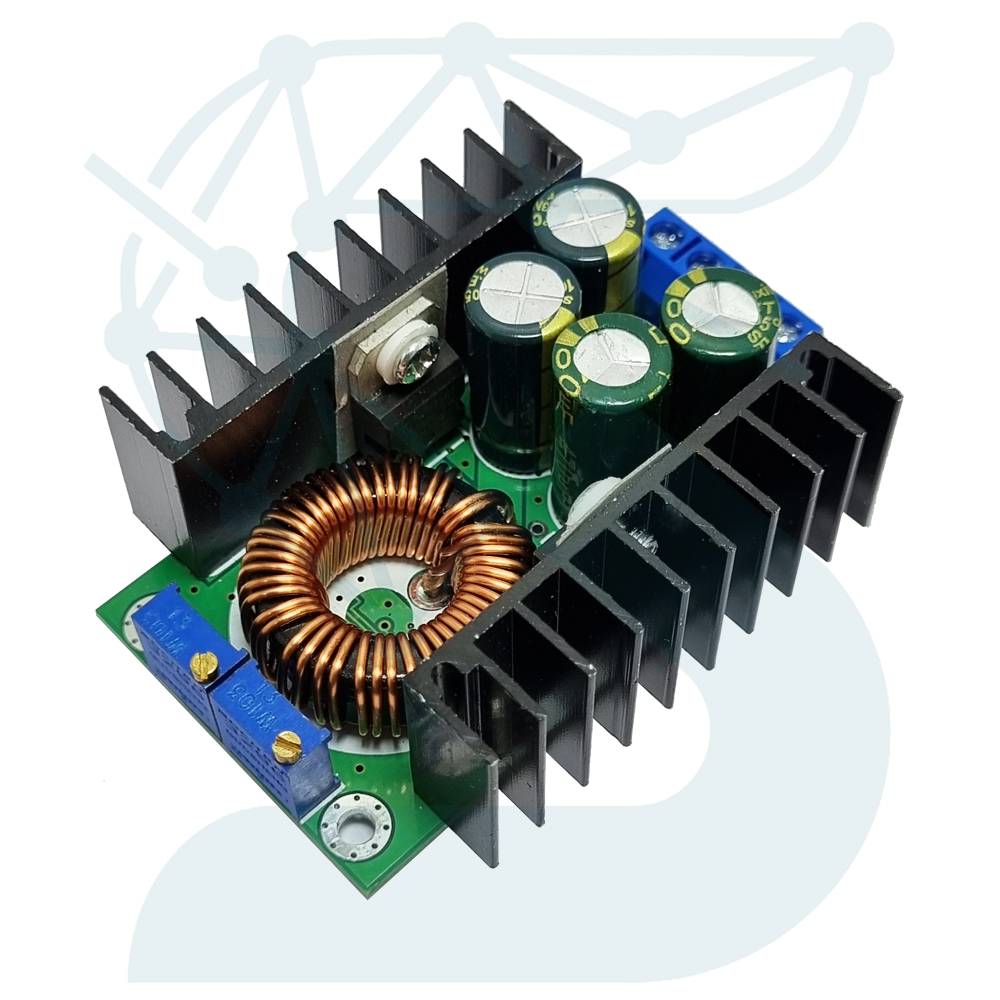

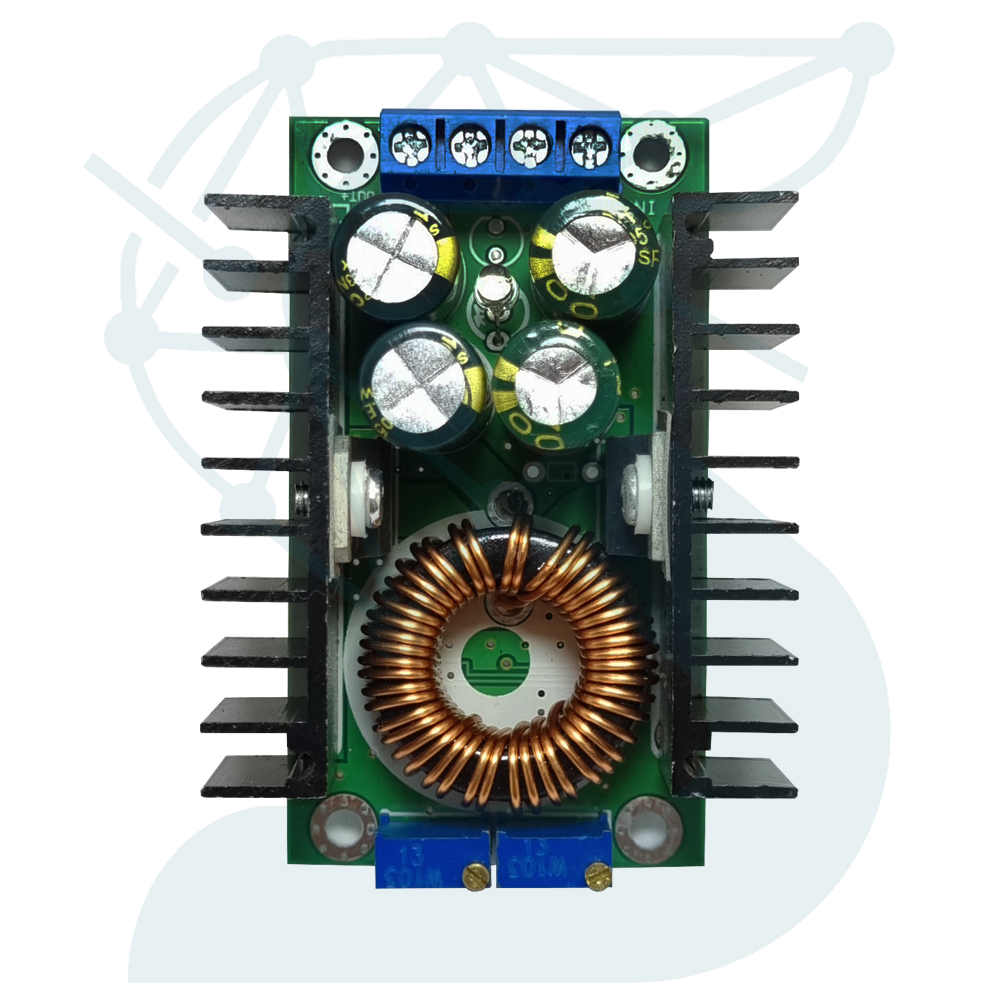

ماژول XL4016 یک مبدل DC‑DC نوع Buck Converter یا کاهنده ولتاژ است که بر پایه تراشه قدرت XL4016 طراحی شده و قادر است جریان پیوسته تا 10 آمپر را در ولتاژهای بالا منتقل کند. این ماژول برای کاهش ولتاژ بدون اتلاف زیاد توان (بهدلیل بازده بالا) در پروژههای تأمین انرژی، تغذیه LEDها، شارژ باتری و مدارهای کنترل توان کاربرد دارد.
تراشه اصلی از روش PWM با فرکانس کاری بالا (≈180 kHz) استفاده میکند تا سطح ولتاژ خروجی را نسبت به ورودی تثبیت کند. مدار فیلتر خروجی با سلف توان و خازنهای ولتاژ بالا طراحی شده تا Ripple خروجی حداقل و راندمان در حدود 95٪ حفظ شود.
در این ماژول، ولتاژ ورودی توسط مدار سوئیچینگ به ولتاژ پایینتر با نسبت قابل تنظیم تبدیل میشود. پتانسیومتر روی برد مقدار خروجی را بین حدود 1.25 ولت تا 35 ولت DC تنظیم میکند. تغذیه ورودی معمولاً بین DC 8 تا 40 ولت است.
بیشینه جریان خروجی هرچند تا 10 آمپر ذکر شده، برای عملکرد پایدار بهتر است در بارهای مداوم بیش از 8 آمپر از هیتسینک و تهویه مناسب استفاده شود.
| مشخصه | توضیحات |
|---|---|
| تراشه اصلی | XL4016 Buck Converter IC |
| نوع مبدل | کاهنده ولتاژ DC‑DC (Step‑Down) |
| ولتاژ ورودی | 8 تا 40 ولت DC |
| ولتاژ خروجی قابل تنظیم | حدود 1.25 تا 35 ولت DC |
| حداکثر جریان خروجی | 10 آمپر (پیوسته، با خنکسازی مناسب) |
| راندمان تبدیل | تا 95 ٪ |
| فرکانس سوئیچینگ | حدود 180 kHz |
| روش تنظیم | پتانسیومتر چنددور روی برد |
| حفاظتها | محافظت اضافهجریان، حرارت، اتصال کوتاه |
| ابعاد برد | تقریبی 65 × 45 × 25 میلیمتر |
| دمای کاری | −20 °C تا +80 °C |
| نوع خنکسازی | هیتسینک آلومینیومی یا فن خارجی |
| پروفایل نویز خروجی (Ripple) | کمتر از 100 mV در بار نامی |
| نوع پایهها | ترمینال پیچی و جای لحیم مستقیم |
