هدر برد STM32F103C8T6 مدل Blue Pill

هدر برد STM32F103C8T6 – مدل Blue Pill

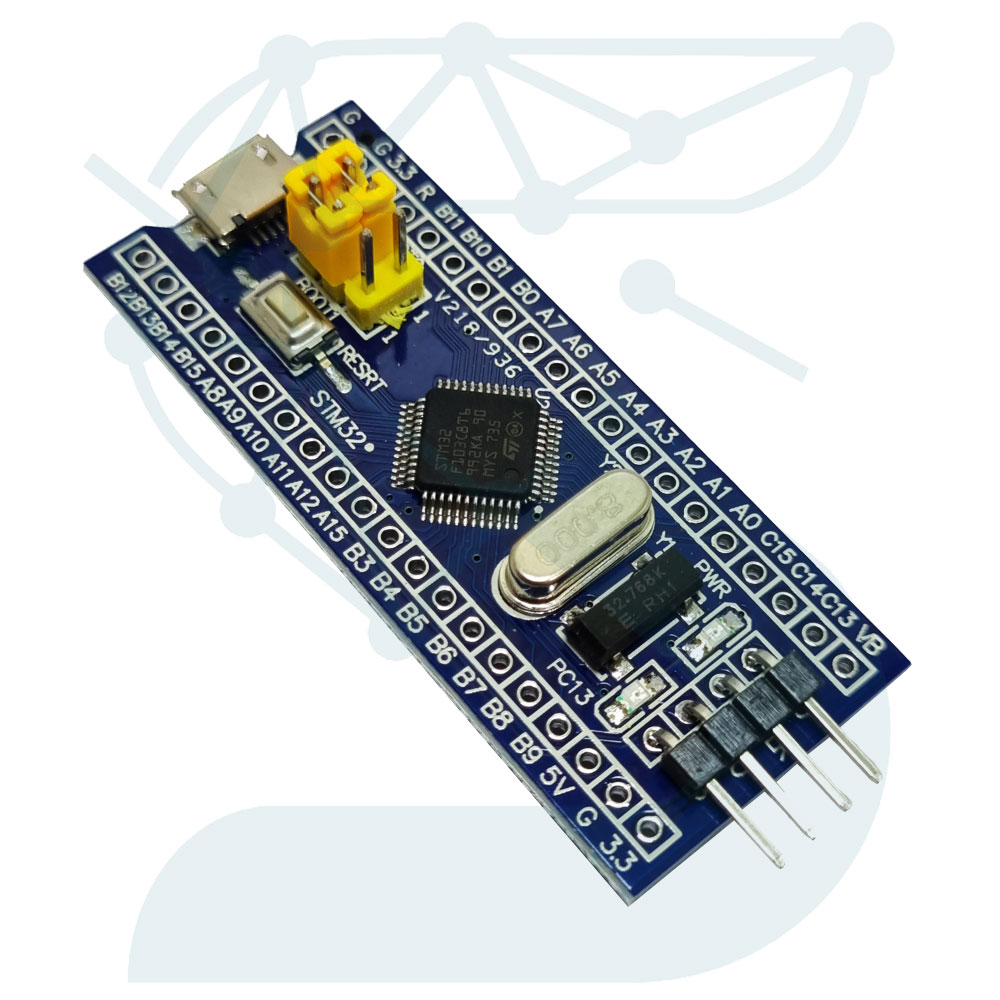

برد توسعه‌ی STM32F103C8T6 مشهور به Blue Pill یکی از شناخته‌شده‌ترین بردهای مبتنی بر خانواده‌ی STM32 به شمار می‌رود که برای آموزش، توسعه‌ی الگوریتم‌های میکروکنترلری و پروژه‌های رباتیک سبک استفاده می‌شود.

این برد بر پایه‌ی میکروکنترلر STM32F103C8T6 طراحی شده که شامل هسته‌ی ARM Cortex‑M3 با فرکانس کاری 72MHz است. با این حال لازم است ذکر شود که نسخه‌های رایج موجود در بازار – از جمله مدل‌های فعلی این محصول – معمولاً از تراشه‌های غیر‌اصلی (Fake IC) استفاده می‌کنند؛ این تراشه‌ها تولید مستقیم شرکت STMicroelectronics نیستند، بلکه نمونه‌های کلون‌شده با عملکرد مشابه هستند.

در اغلب پروژه‌ها، این تفاوت تأثیر قابل توجهی بر کارکرد معمول نخواهد داشت، ولی در تست‌های حساس یا ارتباط‌های پرسرعت (مانند USB یا ADC دقیق) ممکن است نتیجه‌ی عملکرد نسبت به چیپ اصلی کمی متفاوت باشد.

طراحی ظاهری ساده، سازگاری با محیط Arduino Core for STM32، STM32CubeIDE و PlatformIO و وجود امکانات نرم‌افزاری گسترده، باعث شده Blue Pill همچنان یکی از گزینه‌های محبوب طراحان و دانشجویان در حوزه‌ی الکترونیک باشد.

ویژگی‌های کلیدی

• میکروکنترلر STM32F103C8T6 (نسخه‌ی غیر‌اصلی – سازگار با چیپ ST)
• هسته‌ی پردازشی ARM Cortex‑M3 با فرکانس 72MHz
• حافظه‌ی 64KB Flash و 20KB SRAM
• شامل رابط‌های ارتباطی UART، SPI، I²C، CAN، USB
• دارای ADC با دقت 12 بیتی و چندکاناله
• پشتیبانی از PWM و کنترل تایمرهای متعدد
• LED داخلی برای وضعیت کار در پین PC13
• پورت Micro‑USB برای تغذیه و پروگرام مستقیم

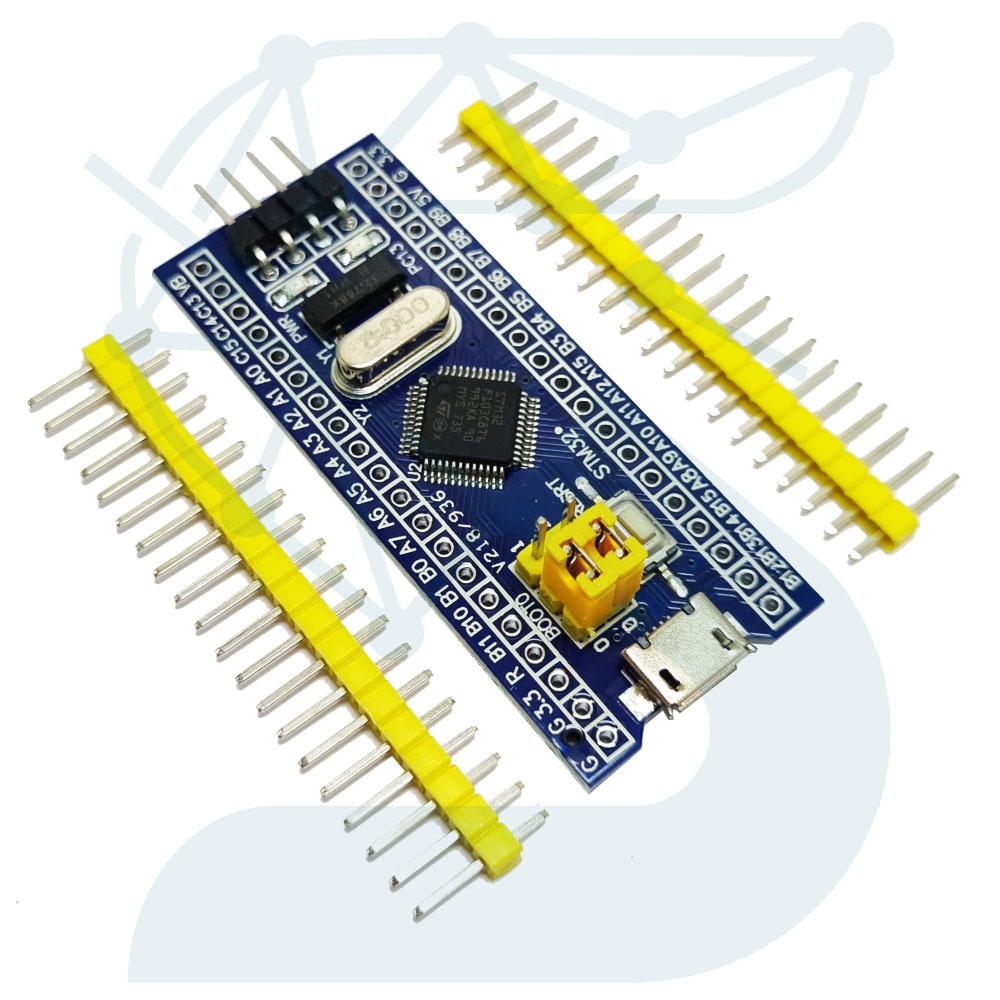

• طراحی ساده، قابل اتصال بر روی Breadboard
• سازگار با سطح منطقی 3.3V TTL
• مناسب برای محیط‌های Arduino IDE و STM32CubeIDE

 مشخصات فنی

 نحوه عملکرد و اتصال

برد Blue Pill از طریق پورت Micro‑USB تغذیه و برنامه‌ریزی می‌شود. دو روش رایج برای بارگذاری برنامه روی برد وجود دارد:

1. پروگرام از طریق ST‑Link / SWD Interface
2. DFU Bootloader از طریق USB مستقیم

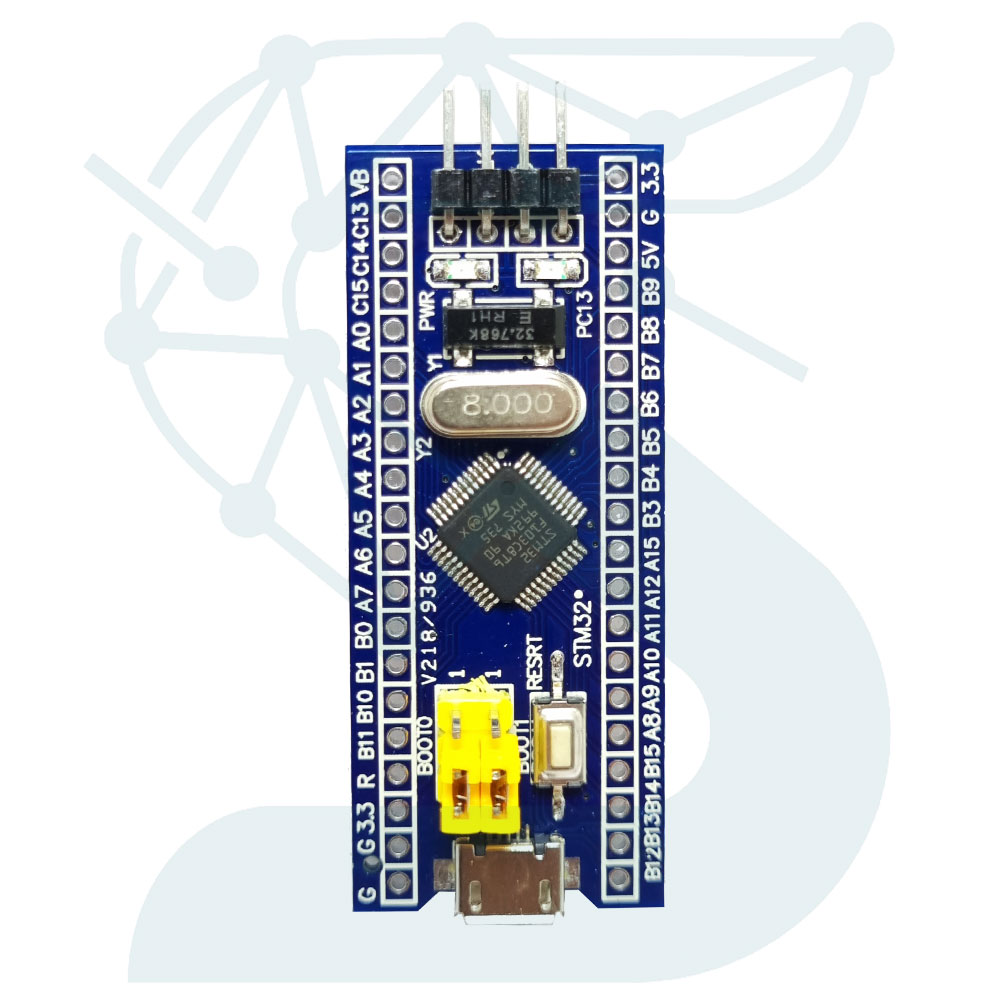

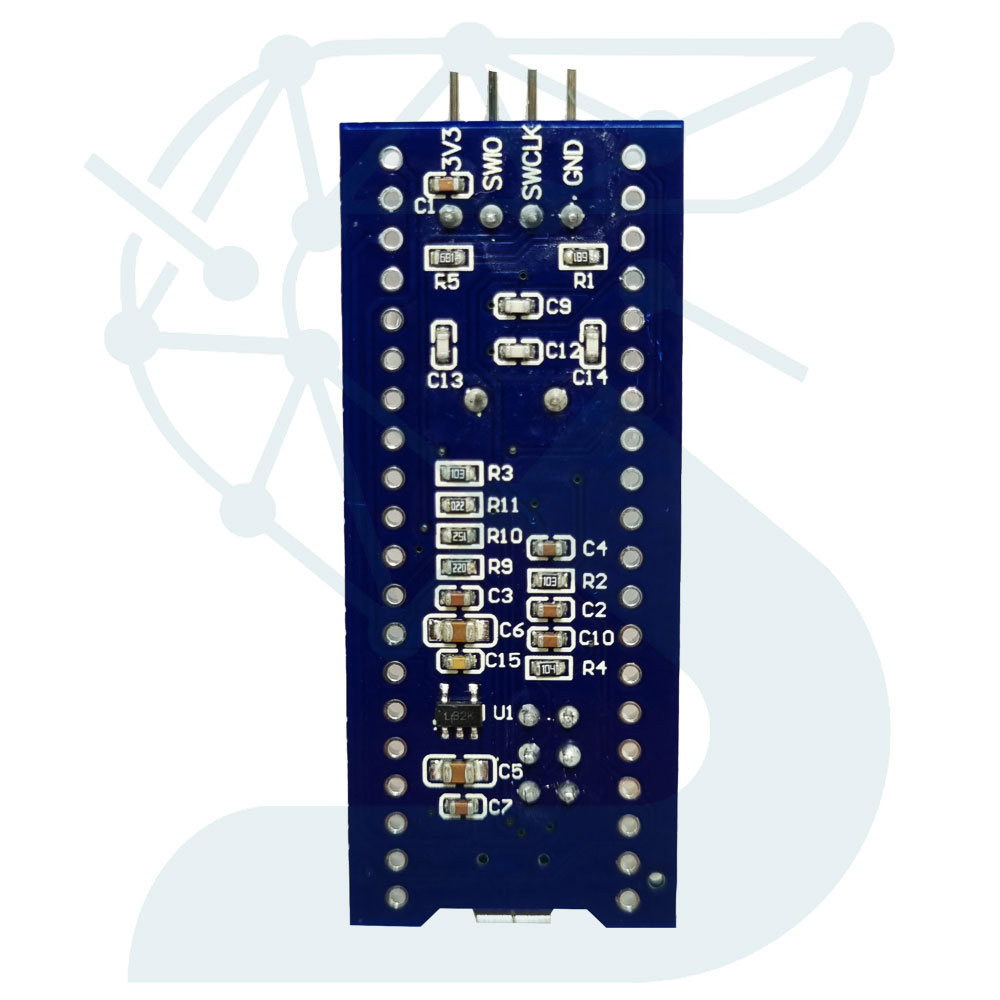

پایه‌های عمومی I/O در دو طرف برد قرار دارند و قابلیت اتصال به Breadboard دارند. منطق کاری برد 3.3 ولت است، اما در صورتی‌که از سیگنال‌های خارجی با 5 ولت استفاده شود، باید از مقاومت‌های حفاظتی یا مبدل سطح ولتاژ بهره برد.

LED تعبیه‌شده در پین PC13 جهت تست و نمایش وضعیت اجرای برنامه مورد استفاده قرار می‌گیرد.

در هنگام استفاده از تراشه‌های غیر‌اصلی، توصیه می‌شود از پروگرامر ST‑Link V2 اصلی و نرم‌افزار STM32CubeProgrammer برای فلش کردن ایمن کد بهره ببرید، زیرا تفاوت جزئی در Bootloader یا تنظیمات USB ممکن است باعث خطای ارتباطی شود.

 کاربردهای پیشنهادی

• پروژه‌های آموزشی و آزمایشگاهی میکروکنترلرهای ARM
• طراحی و توسعه‌ی اولیه‌ی بردهای توسعه و پروتوتایپ
• کاربرد در رباتیک سبک، سنسورها، و کنترل موتورهای PWM
• ساخت DAQ ساده، سیستم‌های ثبت داده و کنترل از راه دور
• توسعه‌ی نرم‌افزارهایی با Arduino Core on STM32 یا HAL Library
• پروژه‌های DIY، الکترونیک تجربی، و آموزش برنامه‌نویسی میکروکنترلرها
• جایگزین اقتصادی برای بردهای حرفه‌ای‌تر سری STM32F4
