توضیحات

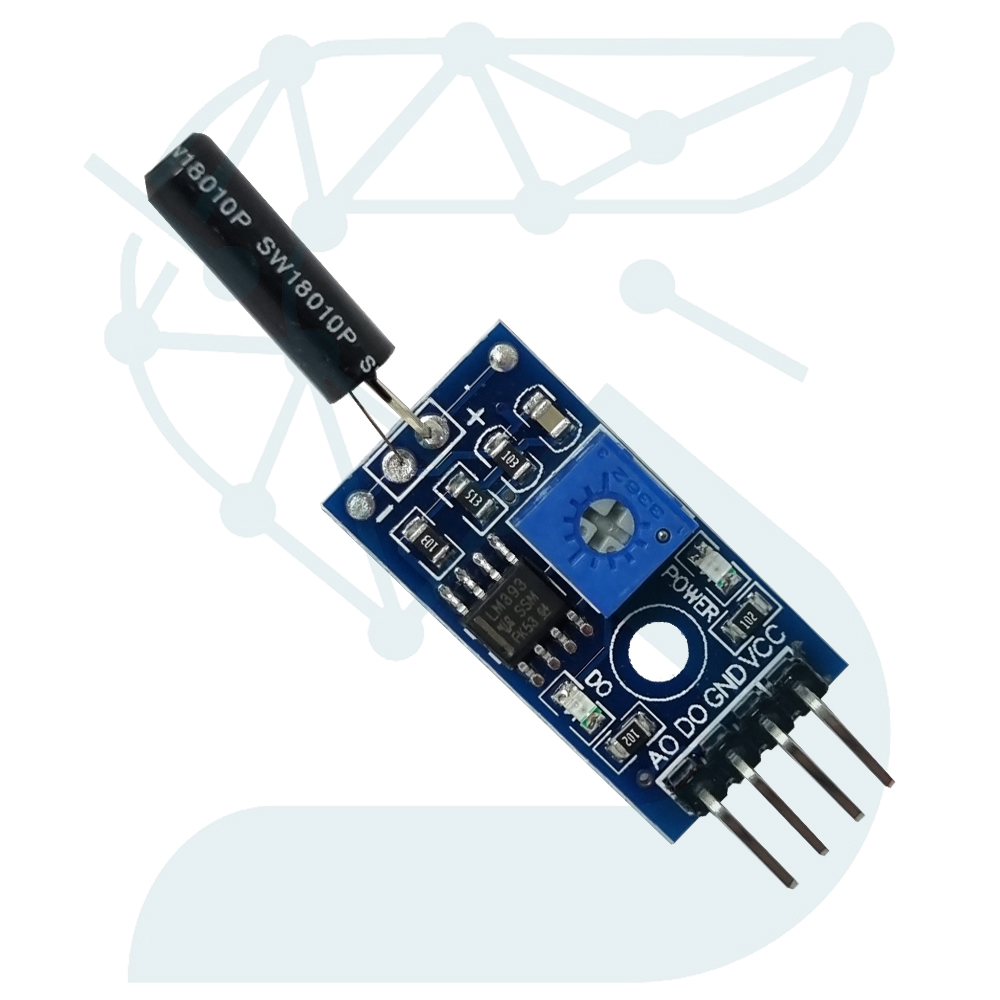

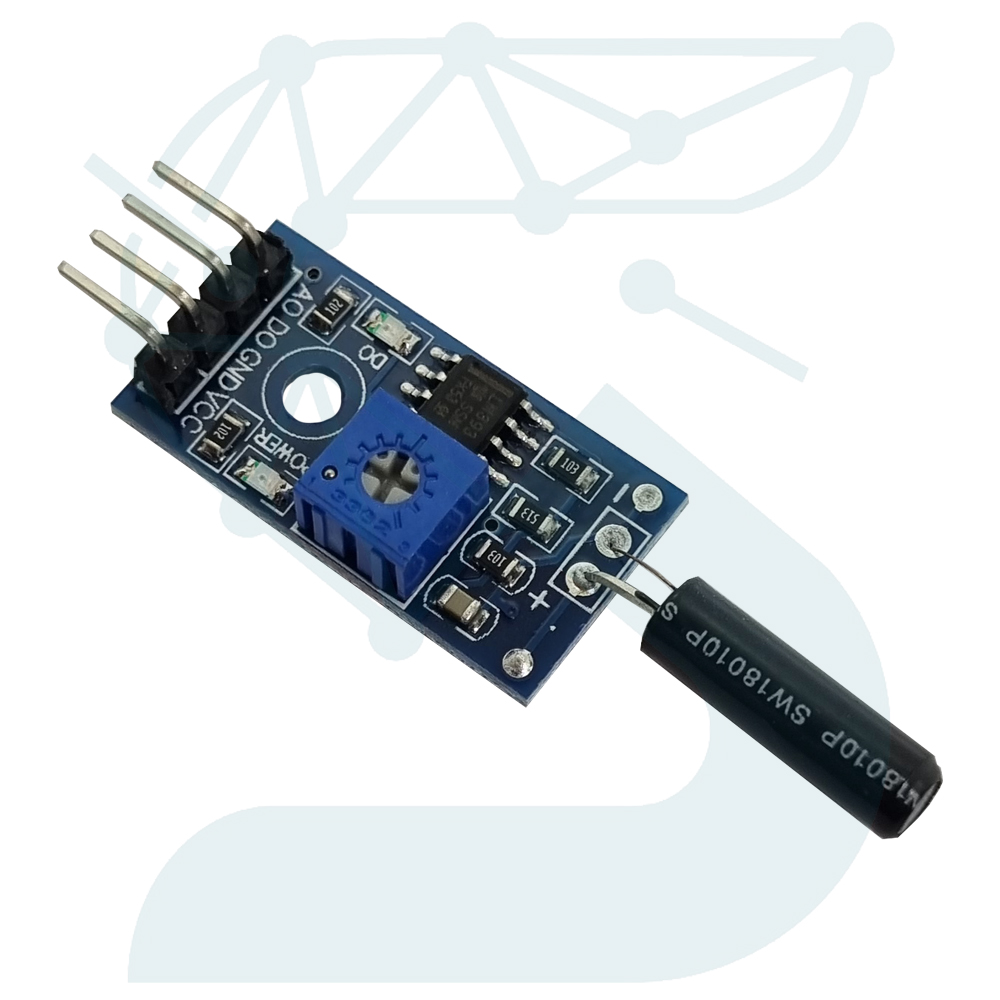

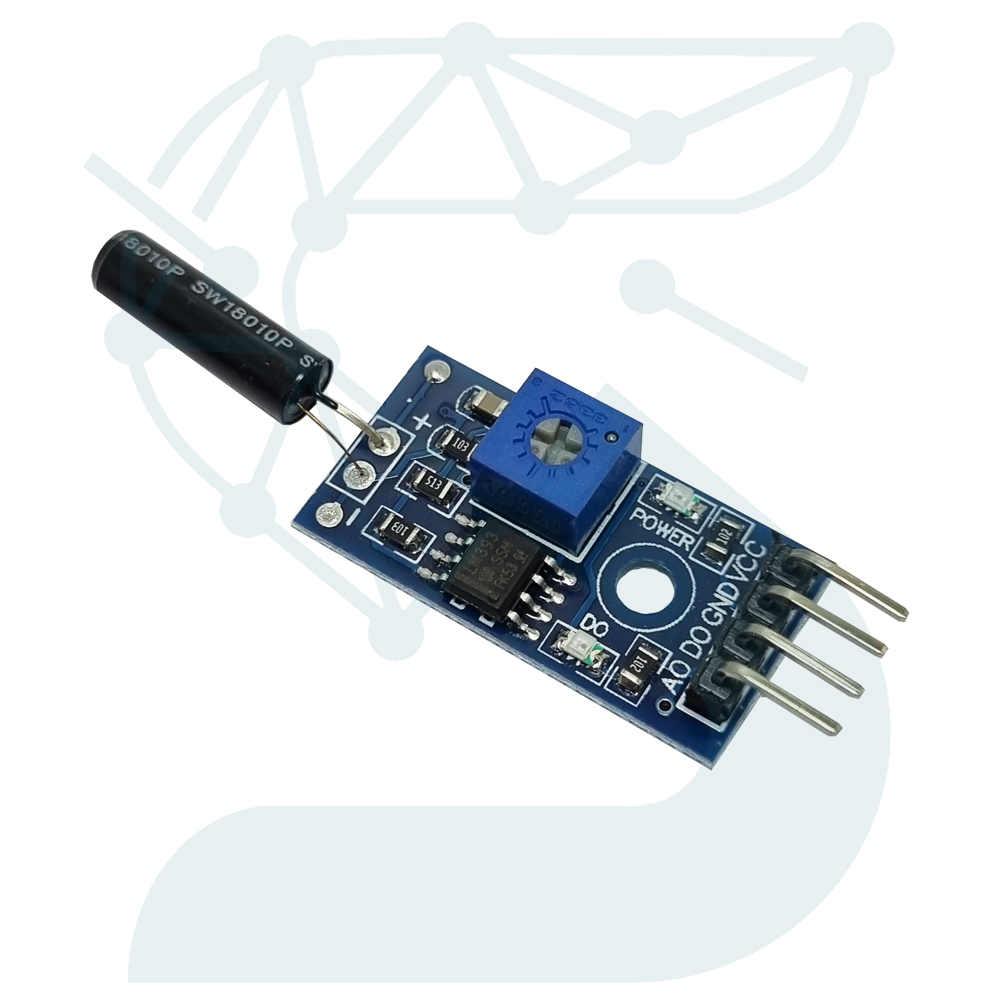

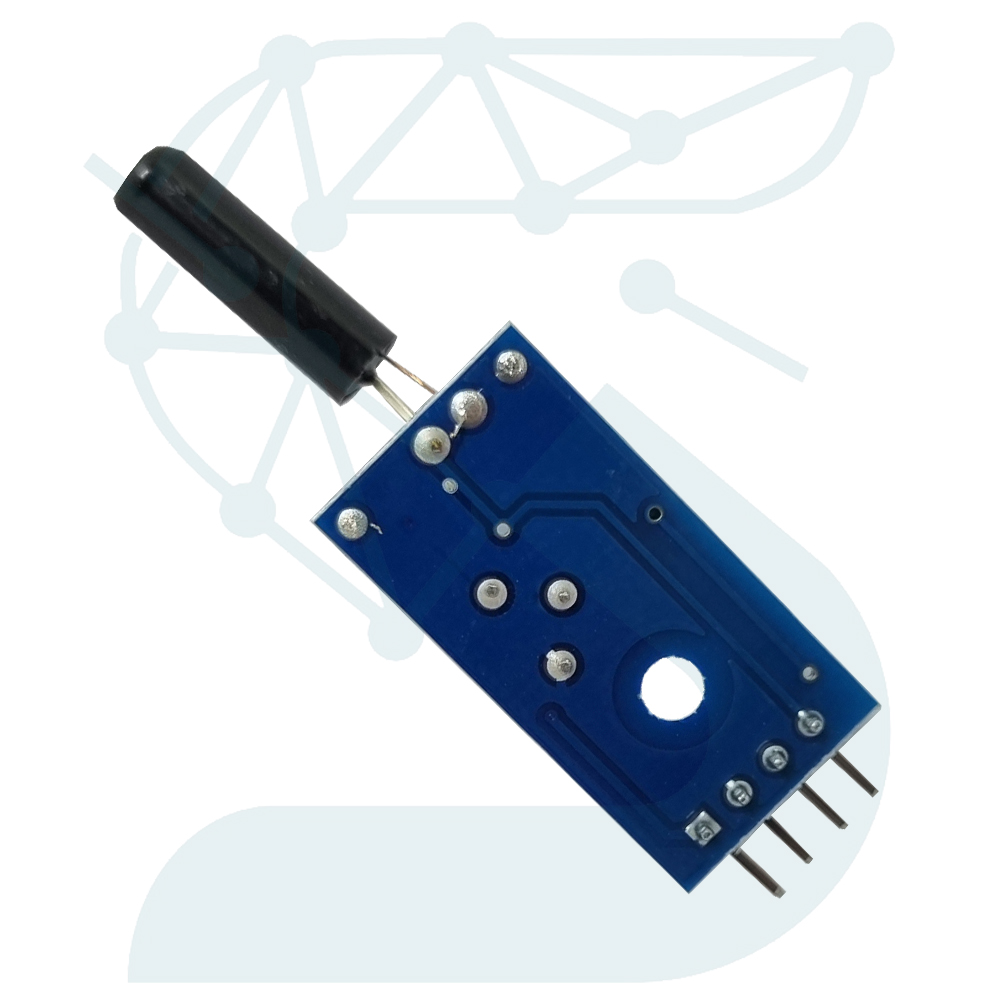

ماژول SW‑18010P یک سنسور ساده اما مؤثر برای تشخیص لرزش یا ارتعاش مکانیکی است. قلب این ماژول، سوئیچ مکانیکی سیلندری SW‑18010P بوده که درون آن یک تماس فلزی شناور قرار دارد. با وارد شدن ارتعاش یا تکان به بدنه، این تماس قطع و وصل شده و سیگنال خروجی تولید میشود.
نسخه برد آماده SW‑18010P علاوه بر سنسور، یک مدار تقویت و فیلتر ساده دارد تا خروجی را به سطح منطقی TTL تبدیل کند، بنابراین میتواند بدون سختافزار اضافی به میکروکنترلرها مانند آردوینو، AVR یا ESP وصل شود. این ماژول برای آشکارسازی ضربه، تکان سریع یا ارتعاش خفیف در پروژههای حفاظتی و هشدار بسیار پرکاربرد است.
در حالت سکون، تیغه داخلی سوئیچ در وضعیت باز (Open) قرار دارد و هیچ سیگنالی تولید نمیشود. هنگام ایجاد لرزش یا ضربه، تیغه با پوسته داخلی تماس پیدا کرده و لحظهای بسته (Closed) میشود. مدار روی برد این تغییر را آشکار کرده و آن را به خروجی دیجیتال پایدارتر تبدیل میکند.
این ساختار بسیار ساده، باعث واکنش سریع ماژول به حرکتها میشود، ولی برای جلوگیری از تریگرهای ناخواسته، آن را میتوان با نرمافزار یا فیلترهای RC کنترل کرد.
| مشخصه | توضیحات |
|---|---|
| مدل سوئیچ مکانیکی | SW‑18010P |
| نوع خروجی | دیجیتال TTL (Active High یا Active Low بسته به طراحی) |
| ولتاژ تغذیه کاری | 3.3 تا 5 ولت DC |
| جریان مصرفی | کمتر از 15 میلیآمپر |
| حساسیت تشخیص | لرزش خفیف تا ضربه مستقیم |
| مدار خروجی | دارای مقاومت پول‑داون و LED وضعیت |
| ابعاد برد ماژول | حدود 30 × 13 میلیمتر |
| دمای کاری | −10°C تا +50°C |
| زمان پاسخ | کمتر از 2 میلیثانیه |
| قابلیت نصب | سوراخ پیچ یا لحیم مستقیم به برد اصلی |
| سازگاری | آردوینو، رزبریپای، ماژولهای AVR/ESP، PLC کوچک |
