• قاب پلاستیکی محافظ همراه با هیتسینک آلومینیومی کف ماژول
• قابلیت تنظیم رزولوشن میکرواستپ از روی DIP سوییچها
• جریان خروجی قابل تنظیم تا حدود 4 آمپر
• سازگار با ورودی منطقی 5 ولت (PUL، DIR، ENA)
• مناسب برای CNC، پرینتر سهبعدی و مکانیزمهای محور
• حفاظت داخلی در برابر جریان بیشازحد و حرارت بالا
مقایسه
افزودن به علاقهمندی
سوالی داری؟
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
560,000تومان
10 در انبار
توضیحات

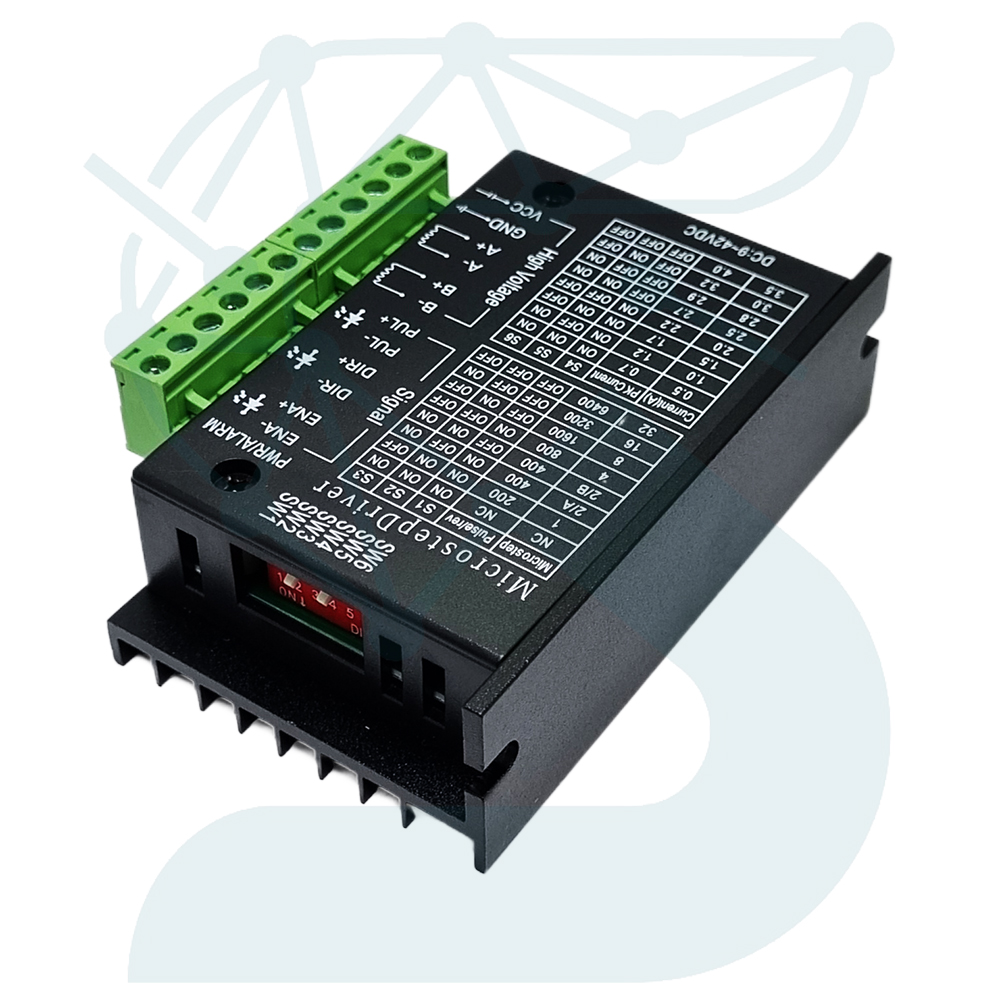

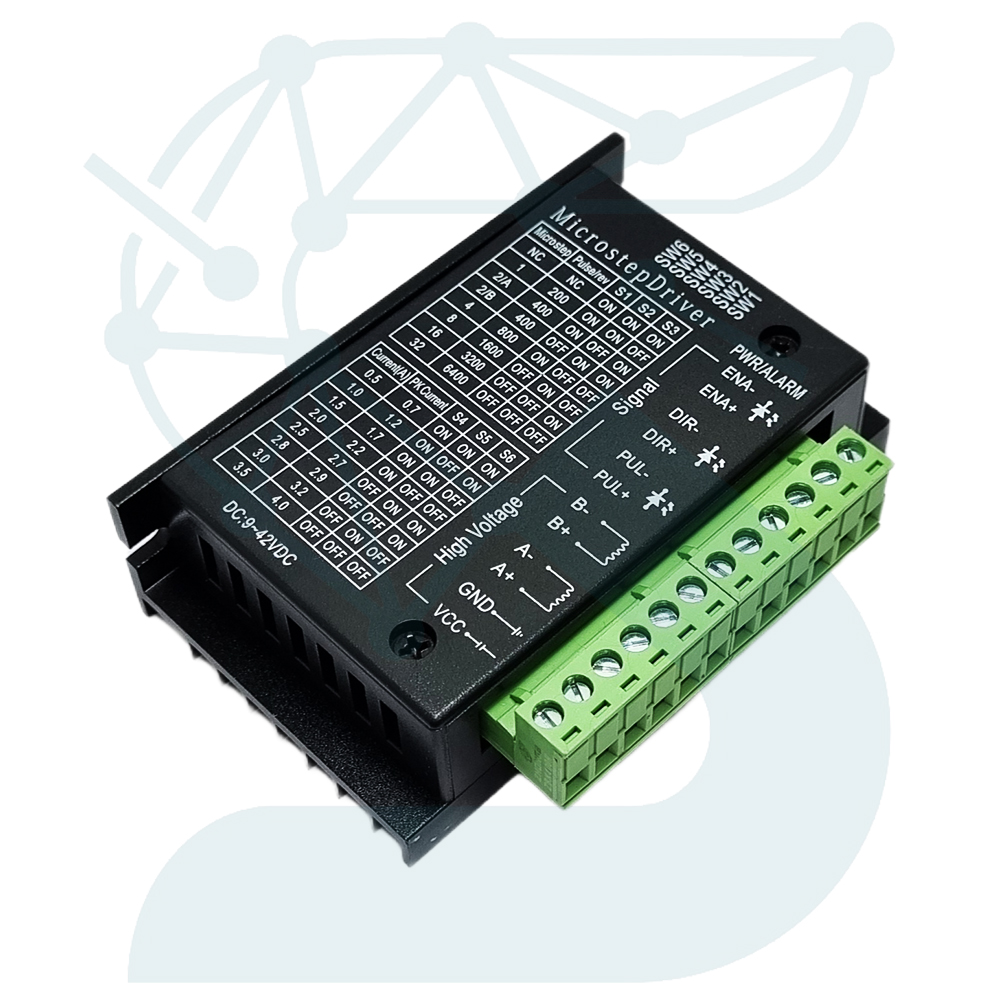

ماژول درایور استپر موتور TB6600 یک درایور میکرواستپ برای کنترل دقیق موتورهای پلهای دو فاز است که در سامانههای CNC، محورهای حرکتی و تجهیزات اتوماسیون کاربرد دارد. این نسخه با ترکیب یک قاب پلاستیکی محافظ و هیتسینک آلومینیومی یکپارچه در بخش زیرین طراحی شده تا هم مقاومت مکانیکی حفظ شود و هم دفع حرارت تراشه قدرت بهصورت مؤثر انجام گیرد.

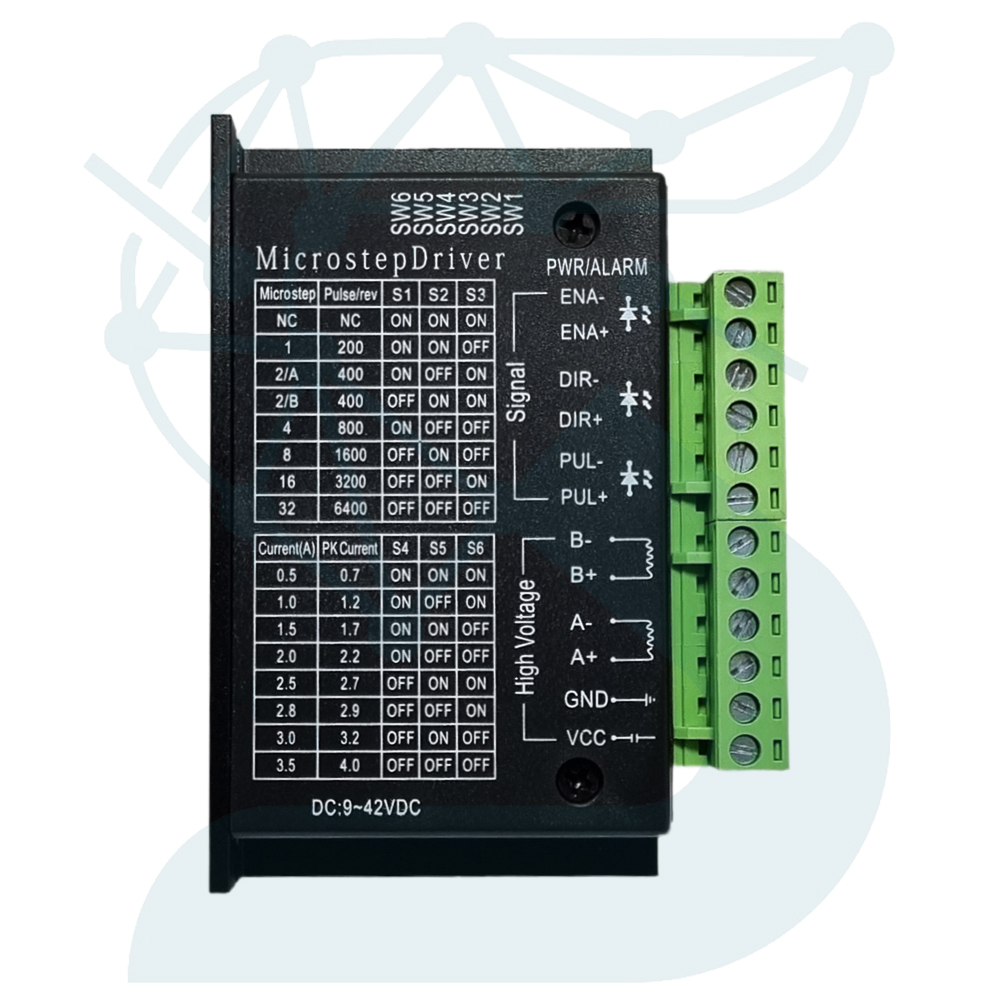

در بخش فوقانی ماژول، ترمینالهای سبز رنگ برای اتصال سیمپیچیهای A و B موتور، تغذیه و ورودیهای کنترلی تعبیه شدهاند. جدول کامل تنظیمات DIP روی قاب چاپ شده و امکان انتخاب جریان خروجی و رزولوشن میکرواستپ را بهصورت مستقیم فراهم میکند. ورودی سیگنالهای PUL، DIR و ENA با سطح منطقی 5 ولت، باعث سازگاری کامل ماژول با میکروکنترلرهای Arduino، STM32، ESP32 و کنترلرهای CNC میشود.

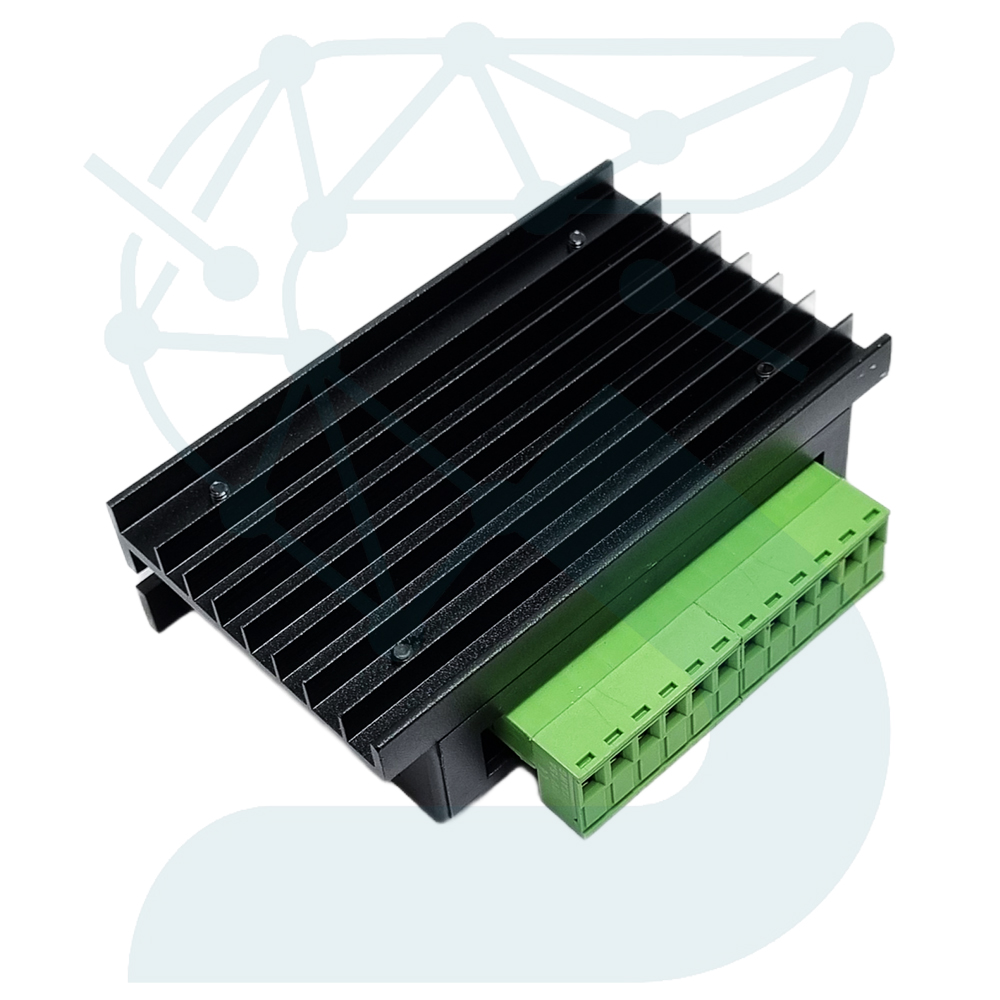

هیتسینک آلومینیومی زیر ماژول، انتقال مؤثر گرما را تضمین میکند و به تراشه TB6600 اجازه میدهد جریانهای بالاتر را با پایداری مناسب مدیریت کند. محدوده تغذیه گسترده 9 تا 42 ولت و طراحی خروجی دو فاز، این درایور را برای استفاده در موتورهای NEMA 17 و NEMA 23 مناسب میسازد.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| تراشه اصلی | TB6600 |
| جنس بدنه | قاب پلاستیکی + هیتسینک آلومینیومی کف |
| ولتاژ ورودی | 9 تا 42 ولت DC |
| جریان خروجی | تا حدود 4 آمپر (قابل تنظیم) |
| رزولوشن میکرواستپ | 1/1 تا 1/32 |
| ورودیهای کنترلی | PUL، DIR، ENA (سطح 5 ولت) |
| نوع موتورهای قابل پشتیبانی | استپر دو فاز A/B |
| حفاظتها | جریان بیشازحد، دمای زیاد |
| کاربردها | CNC، محورهای حرکتی، رباتیک، پرینتر سهبعدی |
