نکته مهم: برای جلوگیری از داغ‌شدن و آسیب به آی‌سی TDA7388، حتماً قبل از استفاده یک هیت‌سینک مناسب روی آن نصب کنید.

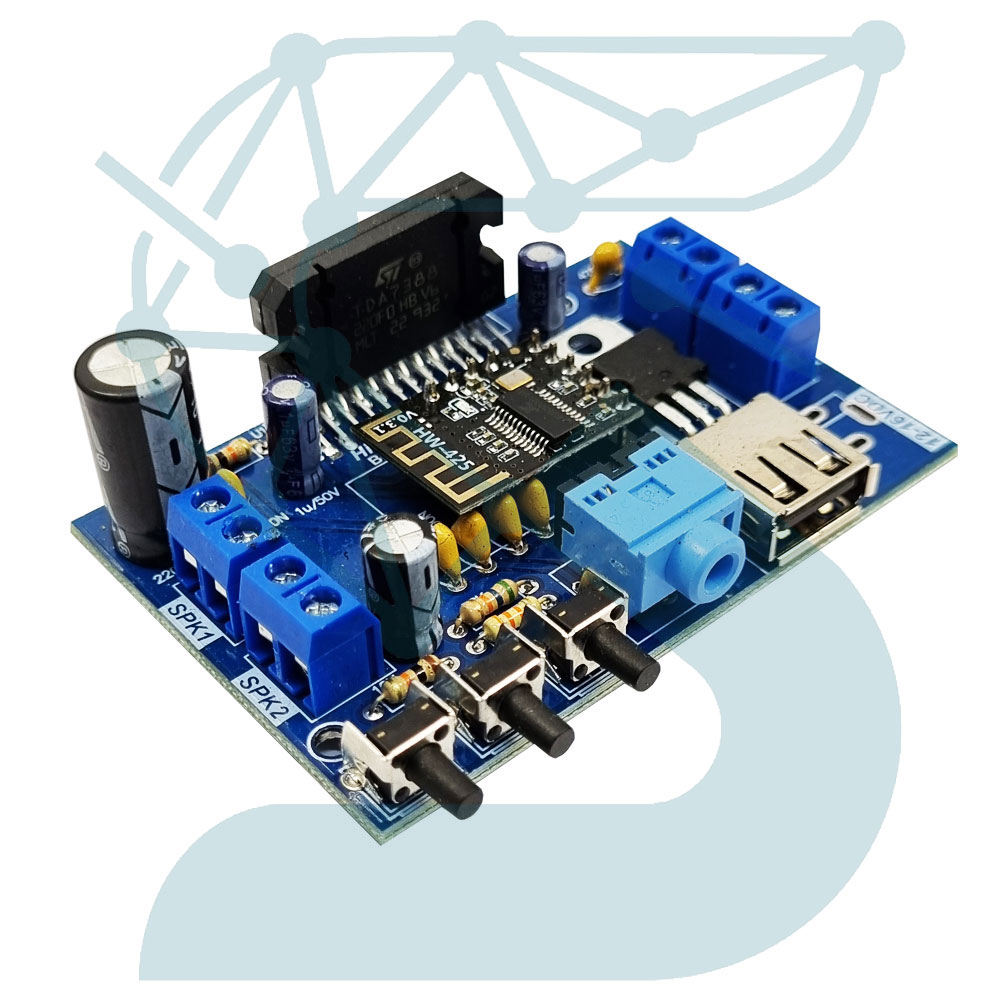

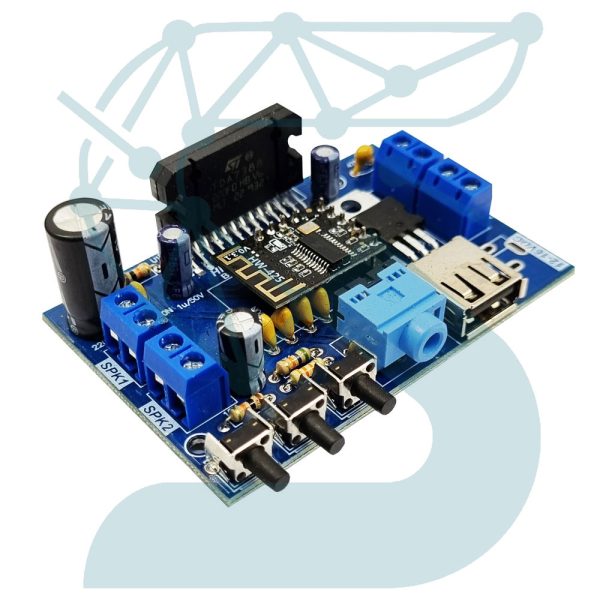

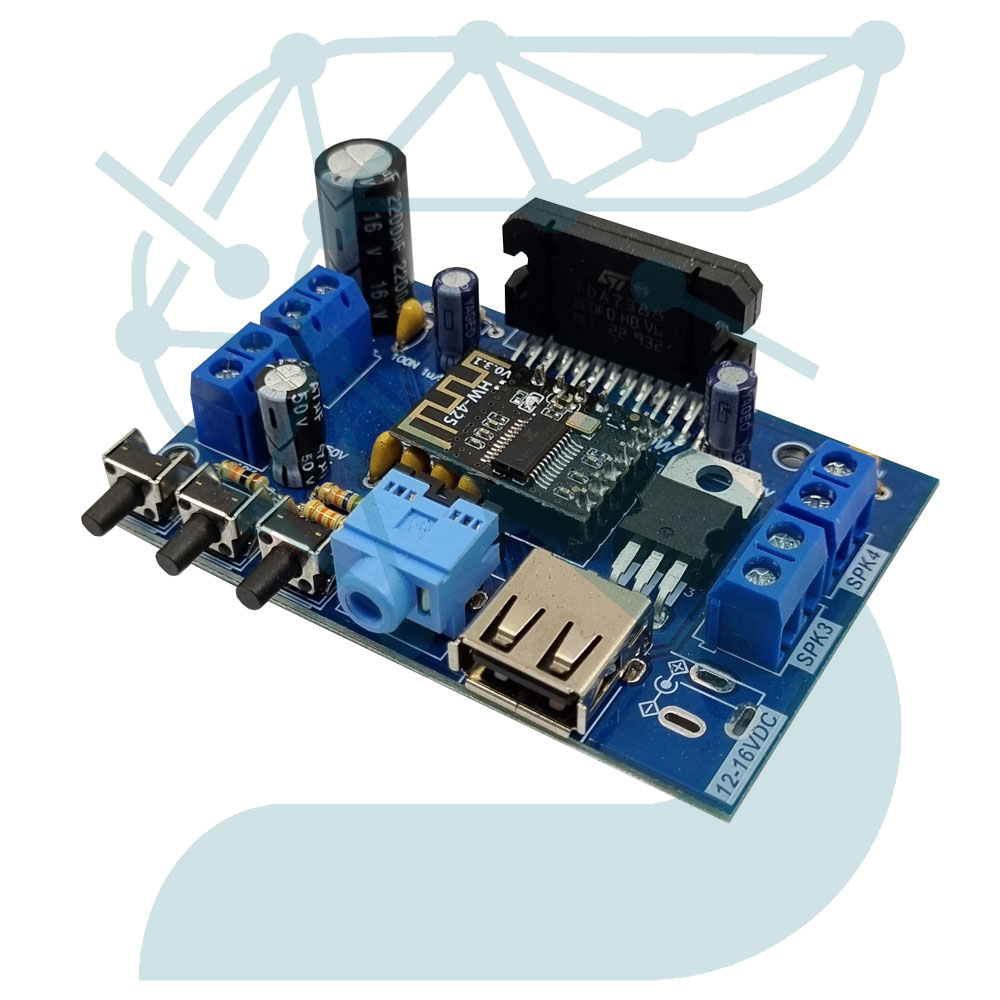

ماژول آمپلی‌فایر بلوتوثی چهار کاناله 4×45 وات با آی‌سی TDA7388
این ماژول یک تقویت‌کننده صوتی چهار خروجی 45 وات مستقل با توان مجموع تا 180 وات است که بر پایه آی‌سی TDA7388 شرکت STMicroelectronics طراحی شده است. امکان دریافت ورودی صدا به سه روش بلوتوث (ورژن 4.2)، پورت USB برای فلش مموری و جک 3.5 میلی‌متری AUX وجود دارد و کنترل کامل فایل‌های صوتی توسط سه کلید روی برد فراهم است.
آی‌سی TDA7388 به عنوان هسته اصلی مدار دارای قابلیت راه‌اندازی چهار بلندگو با توان بالا (تا 45 وات برای هر کانال با بار 4 اهم) است. قابلیت‌هایی مثل پشتیبانی از بلوتوث نسخه 4.2 و ورودی‌های متنوع، این ماژول را برای ساخت و ارتقای سیستم‌های صوتی اتومبیل و پروژه‌های صوتی چند کاناله ایده‌آل نموده است.
جدول مشخصات فنی ماژول تقویت‌کننده TDA7388 چهار کاناله بلوتوثی
| پارامتر | مقدار / توضیح |
| آی‌سی صوتی | TDA7388 اصل (STMicroelectronics) |
| تعداد کانال خروجی | 4 کانال (Quad-Bridge: 4×45W روی بار 4Ω) |
| توان خروجی ماکزیمم | 4 × 45 وات (در 14.4V و بار 4 اهم) |
| ورژن بلوتوث | 4.2 (ماژول HW-425) |
| ورودی صوتی | بلوتوث، جک AUX 3.5mm، USB فلش مموری |
| کلیدها روی برد | ترک قبلی/بعدی، پخش/توقف، کنترل حجم صدا |
| ولتاژ تغذیه | 12 تا 18 ولت DC (بهتر است 14 ولت و 6 آمپر) |
| امپدانس خروجی توصیه‌ای | 4 تا 8 اهم |
| ابعاد تقریبی برد | 75 × 50 میلی‌متر |
| هیت‌سینک | ندارد؛ نصب هیت‌سینک توصیه می‌شود |
| پاسخ فرکانسی | 20Hz تا 20kHz |
| نرخ سیگنال به نویز | 90dB |
| ضریب اعوجاج (THD+N) | کمتر از 0.02% در توان نامی |
توضیح پایه‌ها و اتصالات ماژول
نکات فنی و کاربردی
