ماژول فشارسنج مدل TM7711 مناسب اندازه‌گیری فشار هوا و مایعات

شناسه محصول: 1000238 Categories ,
ویژگی های اصلی محصول:
  • سنسور فشار دقیق بر پایه تراشه TM7711.
  • مناسب اندازه‌گیری فشار هوا و مایعات با دقت بالا.
  • خروجی دیجیتال، رابط ارتباطی SPI برای پردازش آسان.
  • ولتاژ کاری 3.3V یا 5V DC، سازگار با بردهای آردوینو، STM32، ESP32.
  • پشتیبانی از محدوده فشار (بسته به سنسور متصل) تا چندین بار (Bar).

مقایسه

افزودن به علاقه‌مندی‌

سوالی داری؟

ضمانت کیفیت

همه محصولات با بهترین کیفیت عرضه می‌شوند تا خیالتان از خرید آسوده باشد.

مشاوره رایگان

پیش از خرید، بچه های ما آماده‌اند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.

ارسال سریع

سفارش شما در کوتاه‌ترین زمان ممکن آماده و به مقصد ارسال می‌شود.

120,000تومان

31 در انبار

توضیحات

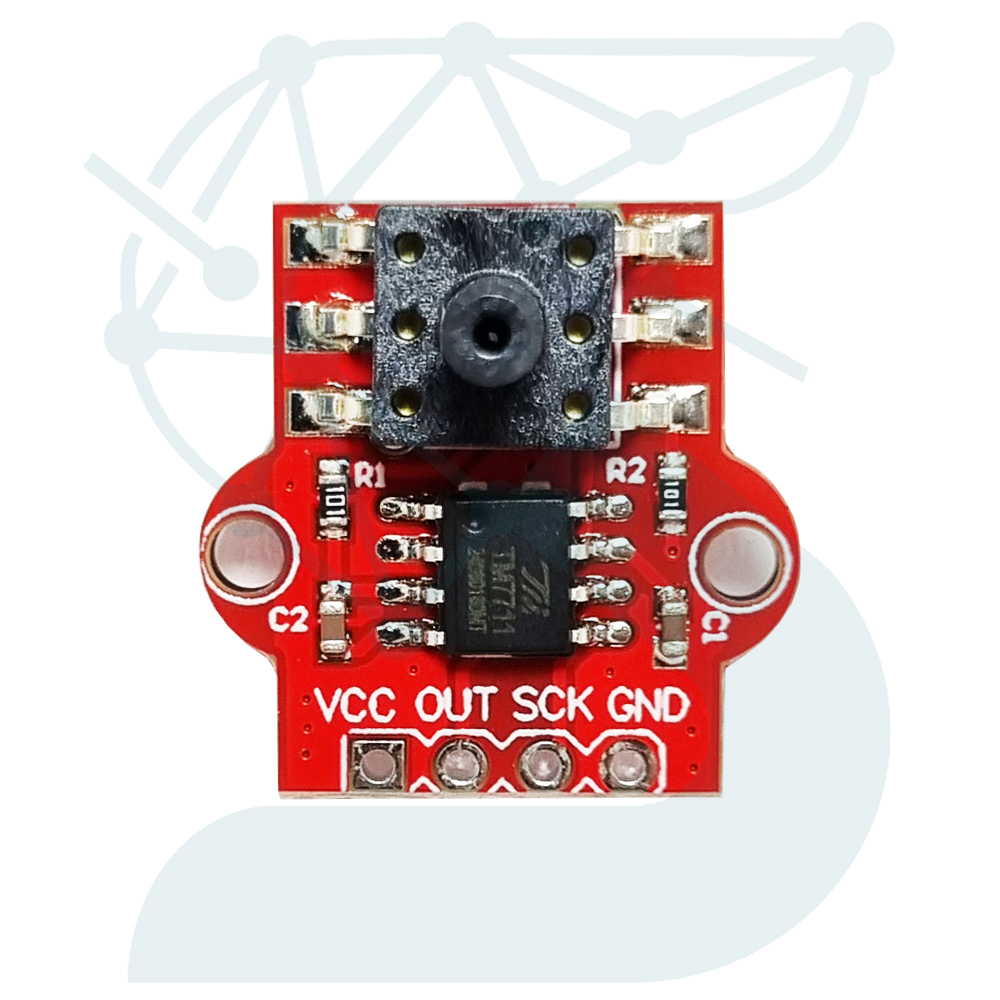

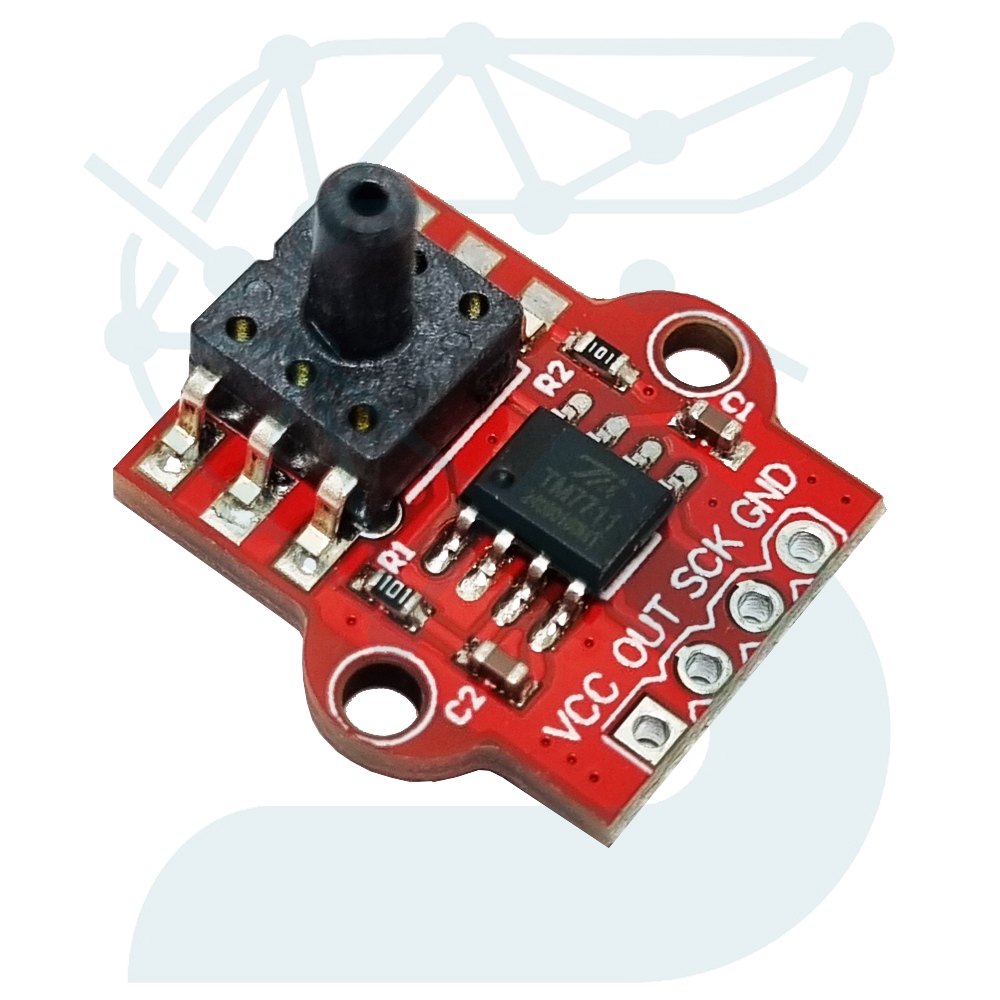

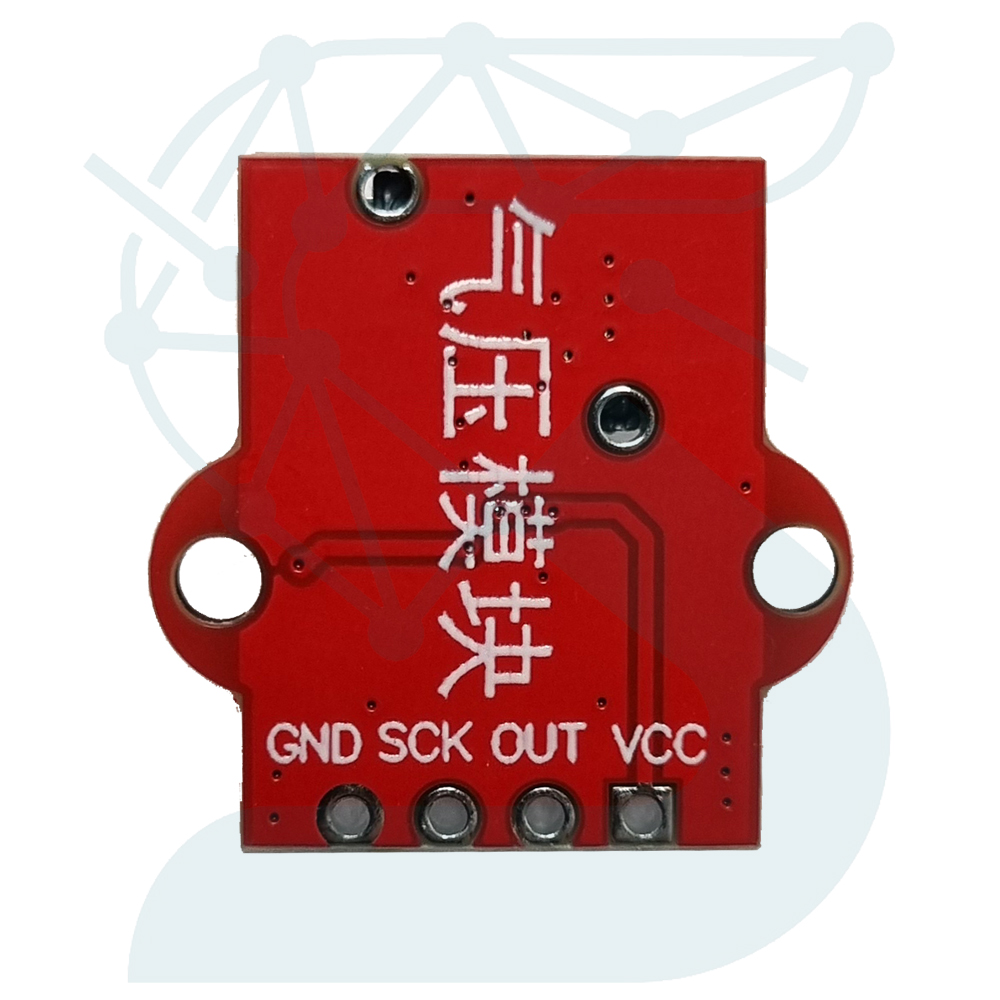

ماژول TM7711 یک فشارسنج دیجیتال با قابلیت اتصال به انواع سنسورهای فشار استاندارد است که داده‌ها را با دقت بالا و بدون نیاز به مدار جانبی پیچیده ارائه می‌دهد. این تراشه از روش تبدیل Σ‑Δ ADC (Sigma‑Delta) بهره می‌برد و امکان خواندن مقادیر فشار با رزولوشن بالاتر از سیستم‌های آنالوگ متداول را فراهم می‌کند.

طراحی برد به گونه‌ای است که می‌تواند با سنسورهای فشار متنوع (برای هوا، گازهای بی‌خطر یا مایعات) ترکیب شود. این ماژول داده‌های اندازه‌گیری شده را از طریق رابط ارتباطی SPI به میکروکنترلر ارسال می‌کند، بنابراین برای سیستم‌های صنعتی، آزمایشگاهی و حتی پروژه‌های DIY پیشرفته مناسب است.

سازگاری با ولتاژ کاری 3.3 ولت و 5 ولت باعث می‌شود بتوانید آن را مستقیماً به بردهای رایج مانند Arduino، STM32، ESP8266/ESP32 و Raspberry Pi متصل کنید. ساختار دیجیتال ماژول، خطای ناشی از نویز محیط را کاهش داده و پایداری اندازه‌گیری را افزایش می‌دهد.

 📊 جدول مشخصات فنی

پارامتر مقدار / توضیح
مدل تراشه TM7711
نوع سنجش فشار هوا / مایعات (بسته به سنسور متصل)
رابط خروجی SPI دیجیتال
ولتاژ تغذیه 3.3 تا 5 ولت DC
رزولوشن ADC 24 بیت (Sigma‑Delta)
محدوده فشار قابل اندازه‌گیری وابسته به سنسور (از mBar تا چندین Bar)
دقت اندازه‌گیری بالا، مناسب فشارسنج‌های استاندارد
جریان مصرفی کم، مناسب تغذیه مستقیم از میکروکنترلر
ابعاد برد ~ 20 × 18 میلی‌متر
کاربردها مانیتورینگ فشار هوا، فشار مایعات، سامانه‌های IoT، کنترل صنعتی، آزمایشگاه

  نکات فنی و راه‌اندازی

  • برای اندازه‌گیری دقیق، سنسور فشار سازگار با خروجی آنالوگ باید به ماژول متصل شود.
  • در کار با مایعات، از سنسورهایی با درجه حفاظت IP مناسب استفاده کنید تا نفوذ آب به مدار جلوگیری شود.
  • کابل‌های ارتباطی SPI را کوتاه نگه دارید تا نویز کاهش یابد.
  • در فشارهای بالاتر از محدوده سنسور، امکان آسیب دائمی وجود دارد.
