ماژول شارژر باتری لیتیومی TP4056 TYPE C

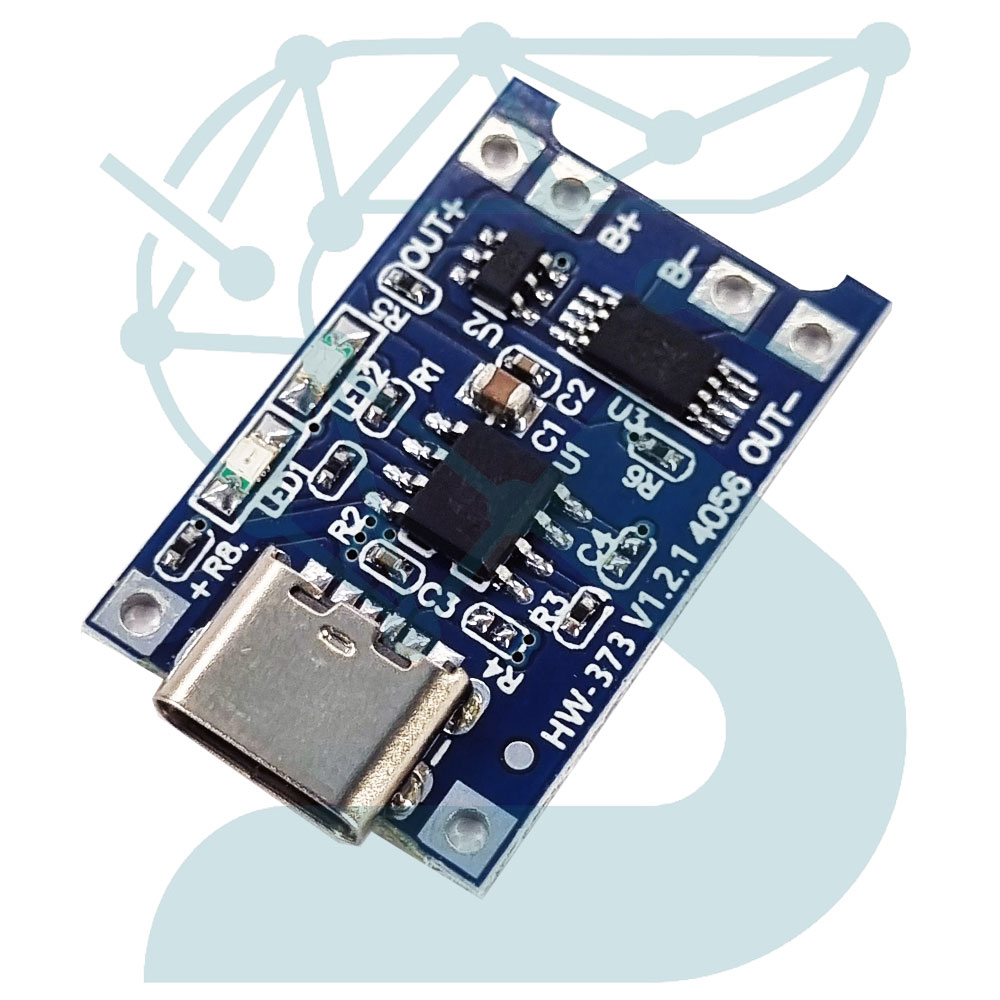

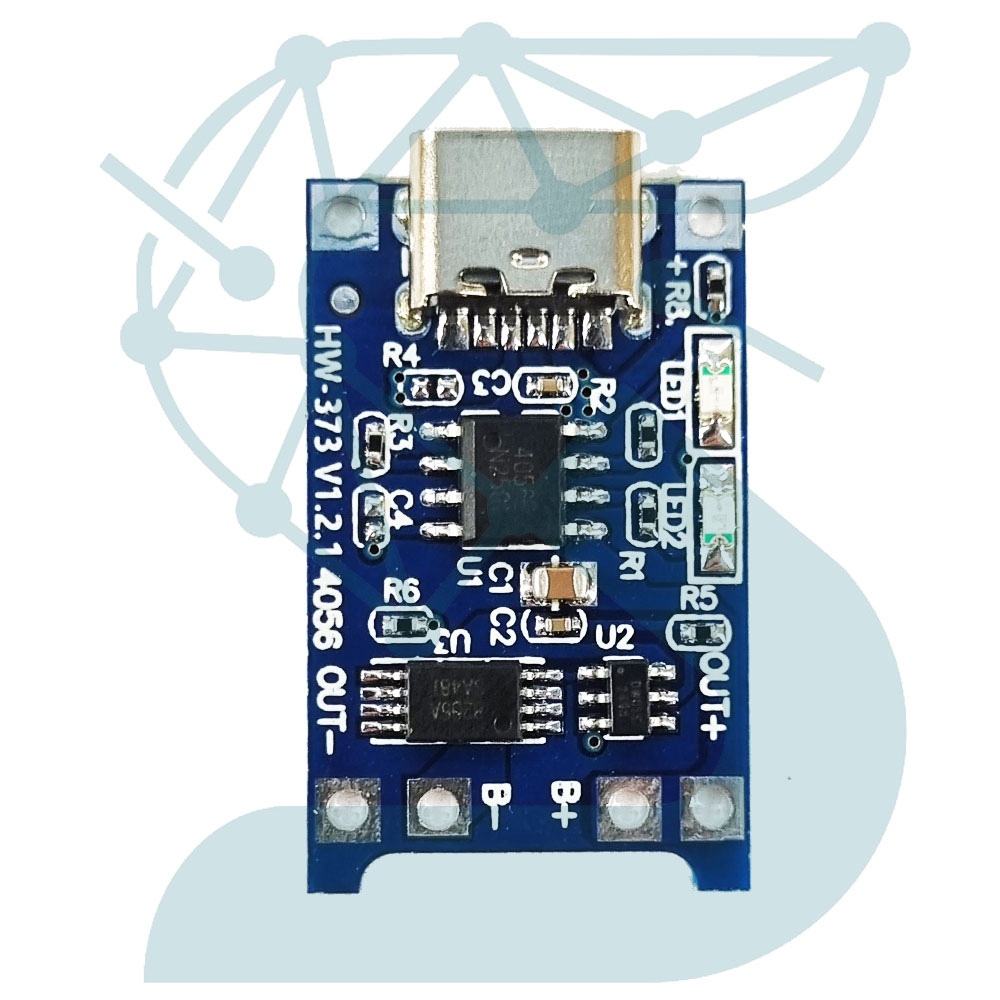

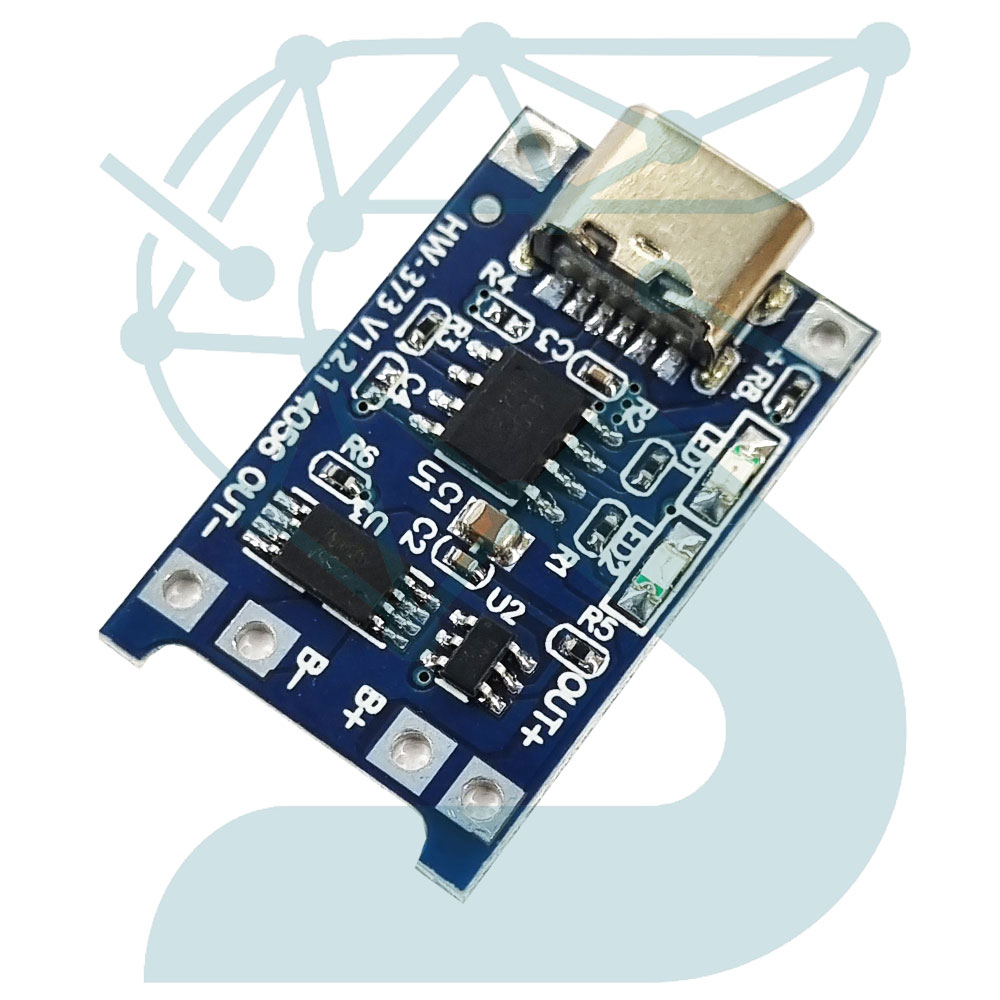

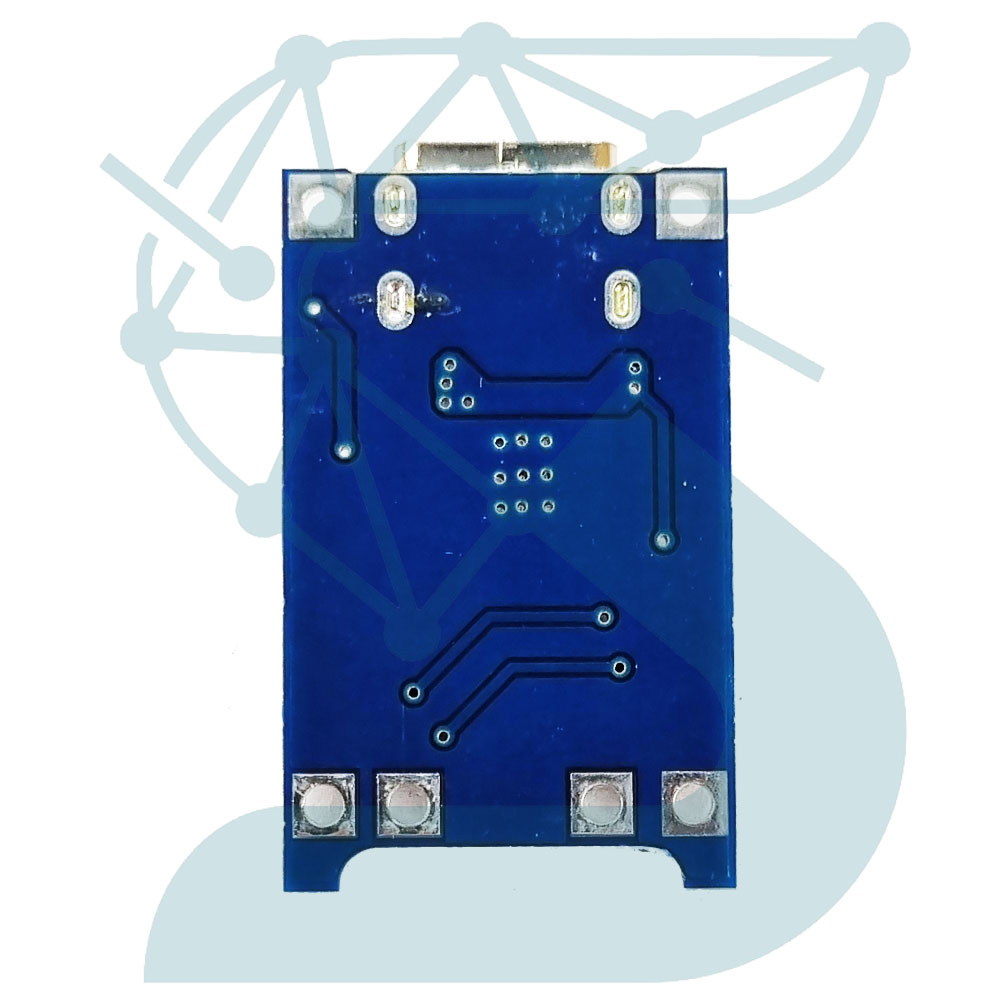

ماژول شارژ TP4056 Type-C

ماژول TP4056 Type-C برای شارژ سلول لیتیوم یون یا لیتیوم پلیمر تک سل ۳.۷ ولت با ورودی تغذیه ۵ ولت از طریق پورت USB Type-C یا پدهای IN+ و IN- طراحی شده است. آی‌سی اصلی TP4056 بوده و روش شارژ به صورت جریان ثابت/ولتاژ ثابت (CC/CV) با ولتاژ نهایی ۴.۲ ولت انجام می‌شود. جریان شارژ پیش‌فرض ۱ آمپر است  . اتصال خروجی ماژول به پدهای B+ و B- انجام می‌شود و اتصال صحیح پلاریته الزامی است.

دو نشانگر LED SMD برای نمایش وضعیت شارژ (قرمز: شارژ در حال انجام، سبز: شارژ کامل) در مدار تعبیه شده است. حفاظت داخلی اضافه‌شارژ و حفاظت از اتصال کوتاه به صورت سخت‌افزاری پیاده‌سازی شده اما حفاظت تخلیه عمیق باتری وجود ندارد. پیشنهاد می‌شود برای باتری‌های بدون مدار محافظ از این ماژول به صورت دایمی استفاده نشود.

این ماژول برای پروژه‌های برق و الکترونیک، پاوربانک دست‌ساز، تجهیزات پرتابل و شارژ باتری اسپیکرهای بلوتوث به‌کار می‌رود. استفاده از پورت Type-C باعث سهولت تأمین تغذیه از منابع جدید و حذف نیاز به کابل‌های micro USB شده است. قابلیت فست شارژ یا استانداردهای PD/QuickCharge پشتیبانی نمی‌شود و ولتاژ ورودی مجاز بین ۴.۵ تا ۵.۵ ولت است. تنظیم جریان شارژ با تغییر مقدار مقاومت R_prog و بر اساس نوع و ظرفیت سلول انجام شود. برای شارژ باتری با ظرفیت پایین (کمتر از ۸۰۰ میلی‌آمپر ساعت)، جریان شارژ باید کاهش یابد تا چرخه عمر سلول حفظ شود.

در استفاده عملی، رعایت دقت در لحیم‌کاری پدهای Type-C و انتخاب سیم مناسب برای جریان خروجی، همچنین توجه به استحکام فیزیکی پورت هنگام نصب در قاب‌های کوچک اهمیت دارد. سیم‌کشی نامناسب یا استفاده از کابل‌های فاقد تحمل جریان کافی باعث افت راندمان شارژ، گرم‌شدن بیش از حد برد، یا آسیب به سلول می‌شود. الگوی عملکرد LEDها به درستی وضعیت فعالیت برد را نمایش می‌دهد و برای عیب‌یابی اولیه می‌توان تغییر رنگ یا خاموشی LED را پیگیری کرد.

کاربرد این برد صرفاً برای هر نوبت یک سلول است و شارژ موازی چند سلول توصیه نمی‌شود. خروجی مدار به باتری‌های معمولی یا باتری محافظ‌دار (BMS) متصل می‌شود و نبود بالانسر داخلی باعث می‌شود تنها برای سلول‌های منفرد استفاده شود. توان مصرفی کلی برد بسیار پایین و راندمان شارژ بالا است. هرگونه تغییر در مقدار جریان شارژ با تبعیت از فرمول ارائه شده در دیتاشیت TP4056 انجام شود.

برد مناسب انواع پروژه‌های DIY، کیت دانشجویی، تجهیزات پرتابل، ماژول‌های وای‌فای، فرستنده‌های GPS، دستگاه‌های الکترونیکی آزمایشی کوچک، شارژرهای پرتابل و تجهیزات خورشیدی با بار تک سل است.

جدول مشخصات فنی ماژول TP4056 Type-C

در استفاده‌های حرفه‌ای یا صنعتی، رعایت موارد حرارتی و عدم تجاوز جریان از مقدار توصیه شده، موجب افزایش طول عمر ماژول و سلول خواهد شد. ماژول برای هر بار شارژ فقط یک سلول توصیه شده و قابلیت شارژ پک یا چندین سلول به صورت همزمان ندارد.
