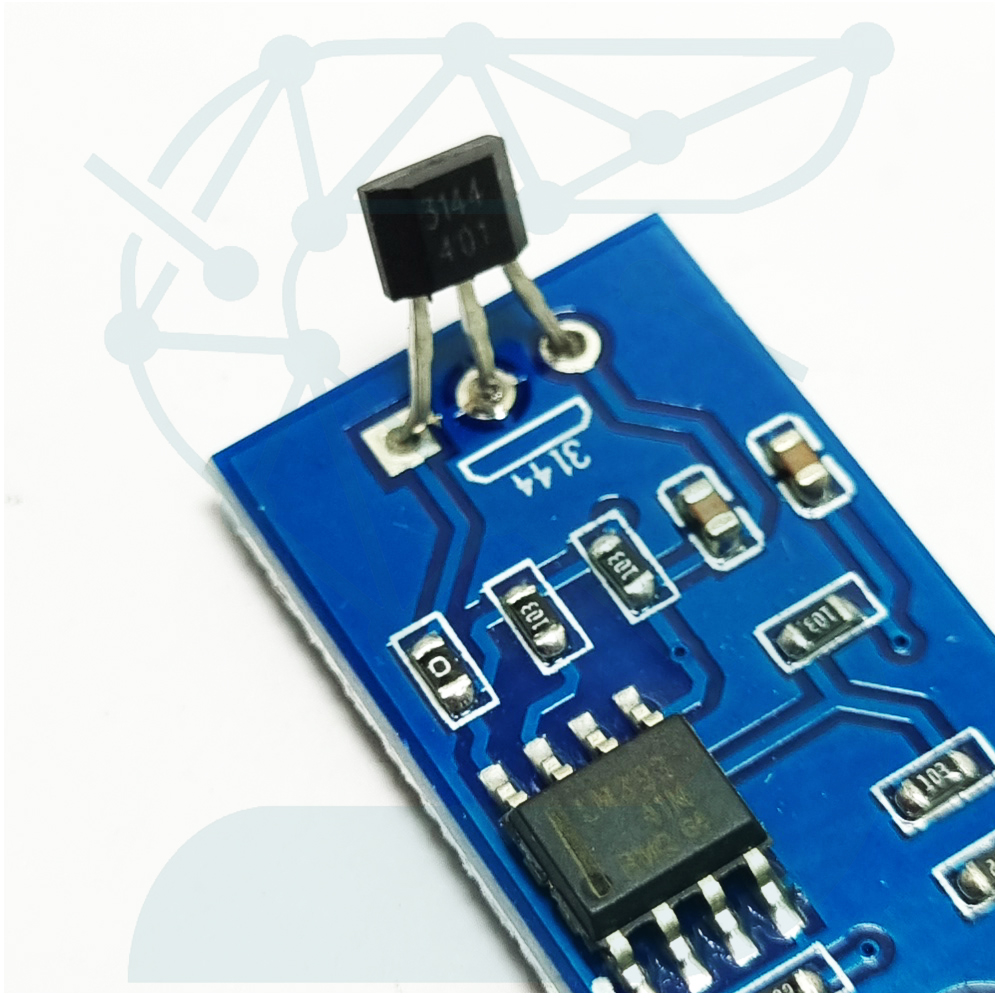

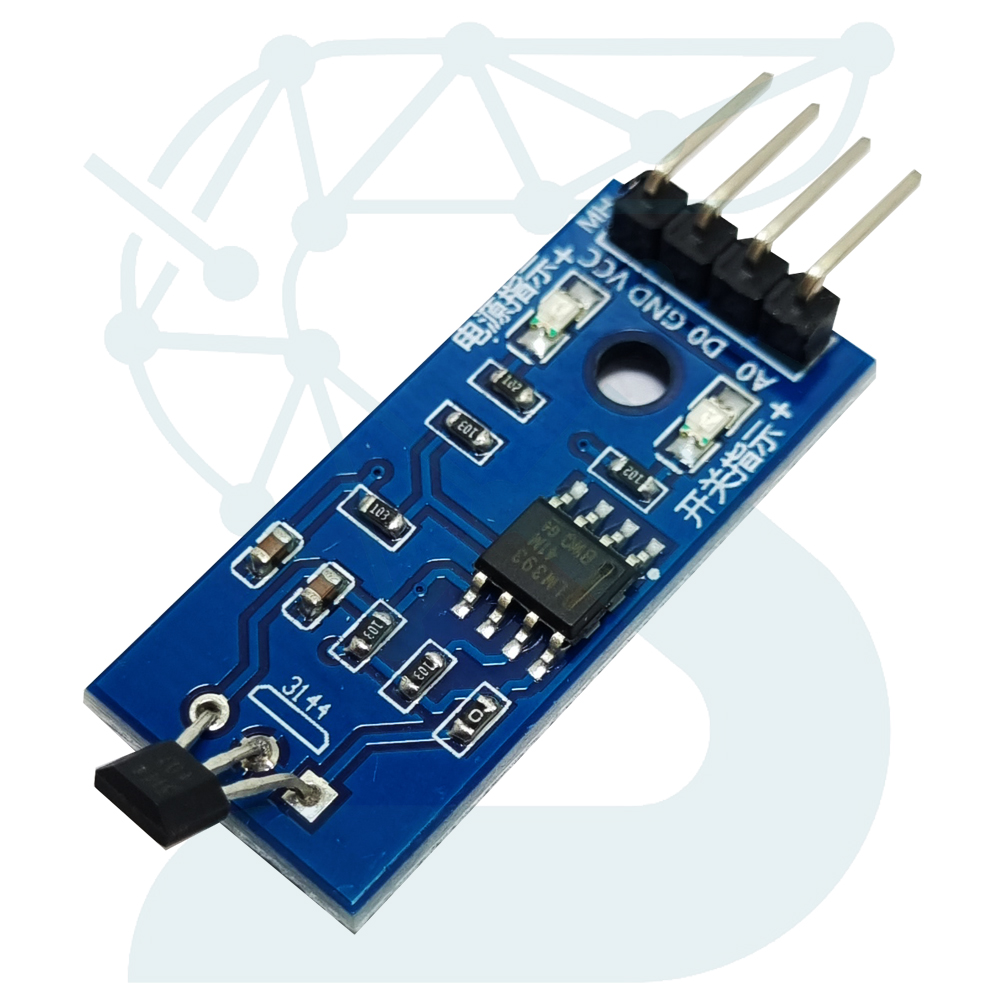

ماژول UGN3144 سنسور اثر حال

ماژول سنسور اثر هال UGN3144

ماژول سنسور اثر هال UGN3144 یک حسگر مغناطیسی دیجیتال است که بر اساس پدیده اثر هال کار می‌کند. این سنسور قادر است حضور یک میدان مغناطیسی را تشخیص داده و خروجی دیجیتال (صفر یا یک منطقی) تولید کند. به بیان ساده‌تر، این ماژول همانند یک سوئیچ الکترونیکی عمل می‌کند که توسط میدان مغناطیسی فعال می‌شود.

تراشه UGN3144 (یا نسخه‌های مشابه با نام‌گذاری متفاوت مانند A3144) به دلیل دقت بالا، پایداری در برابر آلودگی‌های محیطی، سرعت پاسخ‌دهی مناسب و عمر طولانی، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. این ماژول نیاز به تماس فیزیکی ندارد و این ویژگی آن را برای تشخیص موقعیت، شمارش دور و بسیاری از کاربردهای حساس به سایش مکانیکی، ایده‌آل می‌سازد.

 ویژگی‌های کلیدی

• تشخیص غیر تماسی: حسگر بدون نیاز به تماس فیزیکی با هدف متحرک کار می‌کند که باعث افزایش عمر مفید و کاهش سایش مکانیکی می‌شود.
• خروجی دیجیتال: خروجی ON/OFF (قطع و وصل) ساده، که به راحتی با میکروکنترلرها مانند Arduino، STM32 و سایر مدارهای دیجیتال قابل اتصال است.
• پایداری بالا: عملکرد پایدار در برابر گرد و غبار، لرزش و رطوبت که آن را برای محیط‌های صنعتی مناسب می‌سازد.
• حساسیت مناسب: قادر به تشخیص میدان‌های مغناطیسی با شدت متوسط، که توسط آهنرباهای کوچک تولید می‌شوند.
• هسترزیس داخلی: برای جلوگیری از نوسان خروجی در نزدیکی آستانه تحریک مغناطیسی و تضمین یک سوئیچینگ تمیز و پایدار.
• ولتاژ کاری گسترده: سازگار با منابع تغذیه مختلف، معمولاً در بازه 4.5 تا 24 ولت.
• سرعت پاسخ‌دهی بالا: توانایی تشخیص تغییرات سریع میدان مغناطیسی، مناسب برای کاربردهای شمارش سرعت.
• صرفه‌جویی در انرژی: مصرف جریان پایین در حالت بیکاری.
• طراحی ماژولار: دارای پین‌هدرهای استاندارد برای اتصال آسان و گاهی با یک LED نمایشگر وضعیت.

 مشخصات فنی

نکته :تراشه UGN3144 معمولاً یک سوئیچ تک‌قطبی است، یعنی فقط به یک قطب مغناطیسی (مثلاً قطب شمال یا جنوب) در آستانه خاصی واکنش نشان می‌دهد و برای غیرفعال شدن نیاز به حذف میدان مغناطیسی دارد.

 نحوه راه‌اندازی و عملکرد

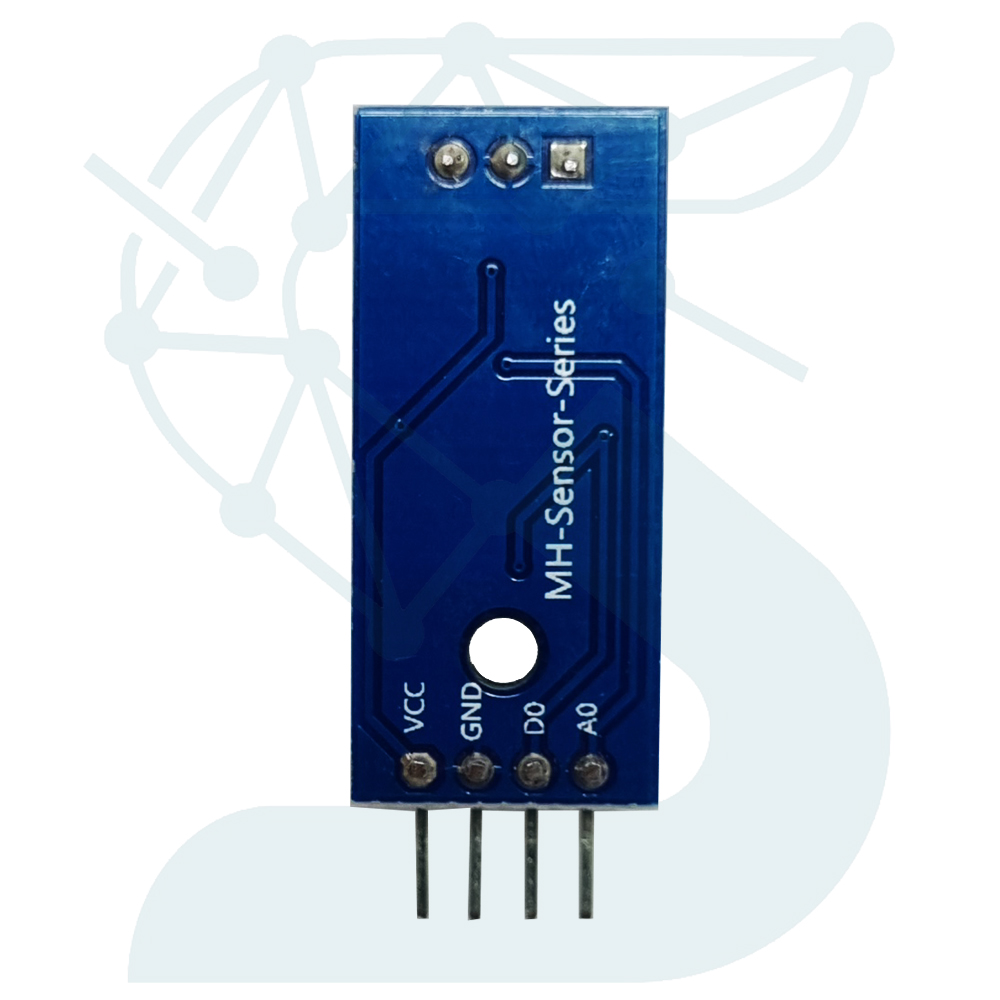

ماژول سنسور اثر هال UGN3144 از سه پایه اصلی تشکیل شده است: VCC (تغذیه)، GND (زمین) و OUT (خروجی).

1. VCC را به منبع تغذیه (معمولاً 5 ولت) میکروکنترلر خود وصل کنید.
2. GND را به زمین مشترک میکروکنترلر متصل نمایید.
3. OUT را به یک پین دیجیتال ورودی در میکروکنترلر وصل کنید.

نحوه عملکرد:

• زمانی که میدان مغناطیسی قوی‌تری از آستانه تحریک به سنسور نزدیک شود (معمولاً قطب جنوب آهنربا برای UGN3144)، ترانزیستور داخلی سنسور فعال شده و خروجی OUT به زمین (LOW) کشیده می‌شود.
• هنگامی که میدان مغناطیسی حذف شود یا از آستانه کمتر شود، ترانزیستور غیرفعال شده و خروجی OUT به حالت HIGH بازمی‌گردد.

نکات راه‌اندازی

• اگر ماژول دارای مقاومت Pull-Up داخلی نباشد، ممکن است نیاز باشد یک مقاومت Pull-Up (مثلاً 4.7kΩ تا 10kΩ) بین پایه OUT و VCC قرار دهید تا در صورت عدم تحریک، خروجی به حالت HIGH برود. اکثر ماژول‌های آماده این مقاومت را به صورت داخلی دارند.
• برای تست، یک آهنربا را به سنسور نزدیک کنید و با تغییر قطب‌ها و فاصله، رفتار LED نمایشگر روی ماژول یا خروجی دیجیتال در میکروکنترلر را مشاهده کنید.

 کاربردها

• تشخیص موقعیت (Position Sensing):
• تشخیص باز و بسته بودن درها، پنجره‌ها، یا کشوها در سیستم‌های امنیتی یا اتوماسیون خانگی.
• موقعیت‌یابی خطی در سیستم‌های صنعتی و رباتیک.
• سنسور سرعت و دور موتور (RPM):
• اندازه‌گیری سرعت چرخش چرخ‌ها یا شفت‌ها با نصب آهنربا روی بخش دوار و سنسور ثابت.
• استفاده در شمارنده‌های پالس و انکودرها.
• سوییچ‌های حدی غیرتماسی (Non-Contact Limit Switches):
• در ماشین‌آلات CNC، پرینترهای سه‌بعدی و ربات‌ها برای تشخیص رسیدن به انتهای مسیر حرکت.
• سنسور سطح مایعات:
• با استفاده از یک شناور مجهز به آهنربا برای تشخیص سطح مایع در مخازن.
• صنایع خودرو:
• تشخیص سرعت چرخ، وضعیت قفل کمربند ایمنی، موقعیت پدال‌ها.
• تجهیزات صنعتی و خودکارسازی:
• شمارش قطعات، تشخیص حضور اشیاء فلزی یا مغناطیسی.
