55,000تومان
20 در انبار
توضیحات

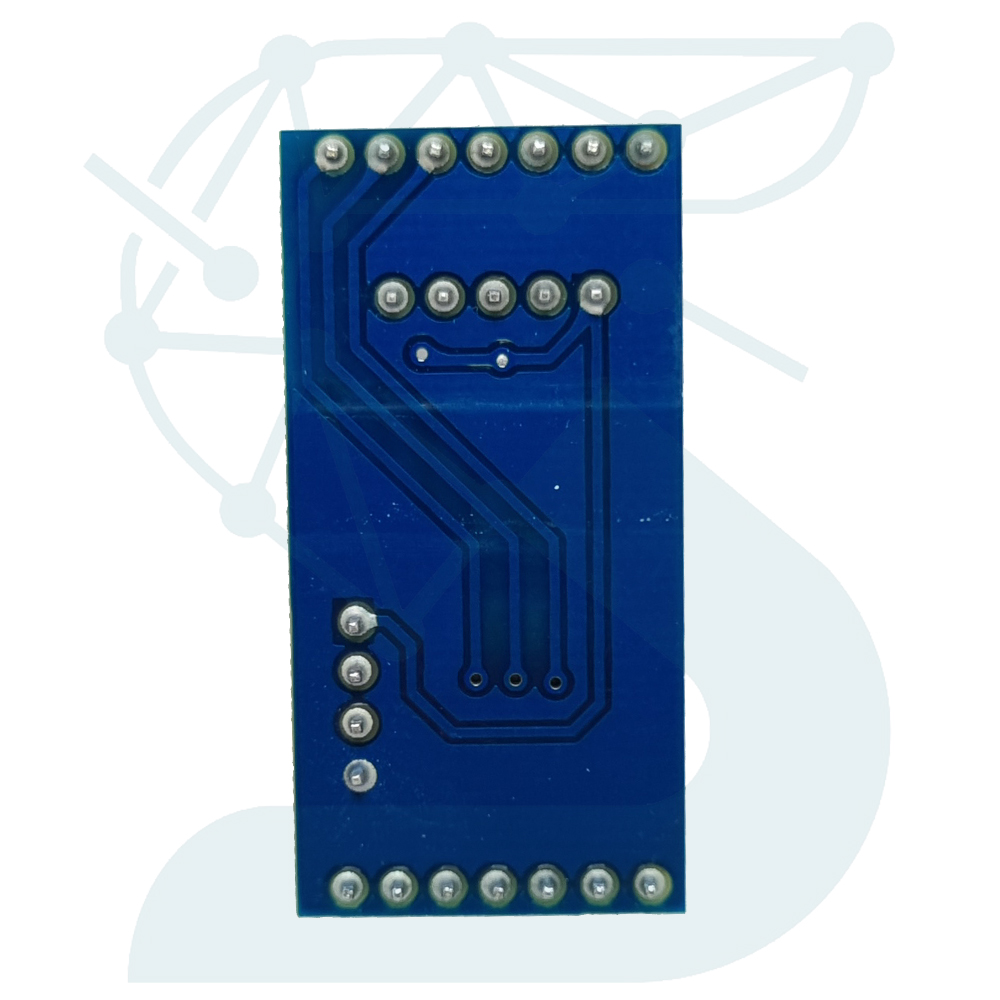

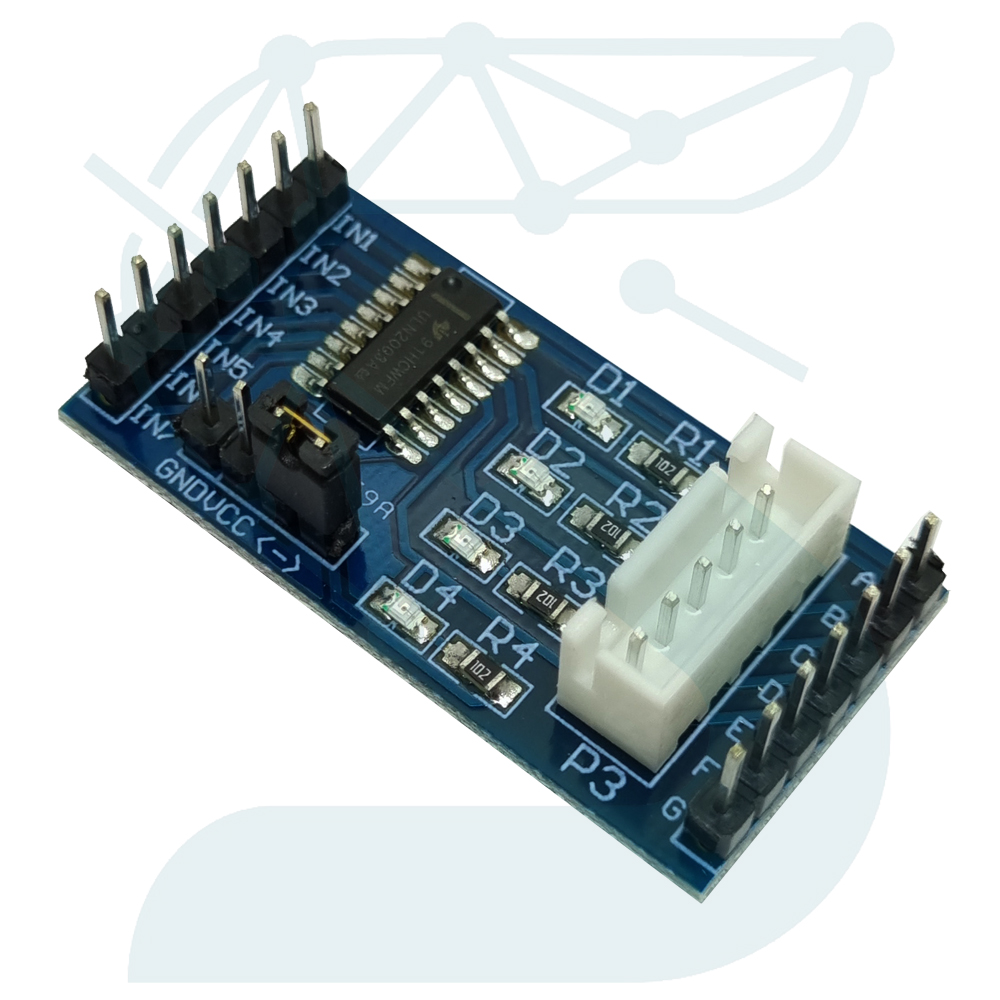

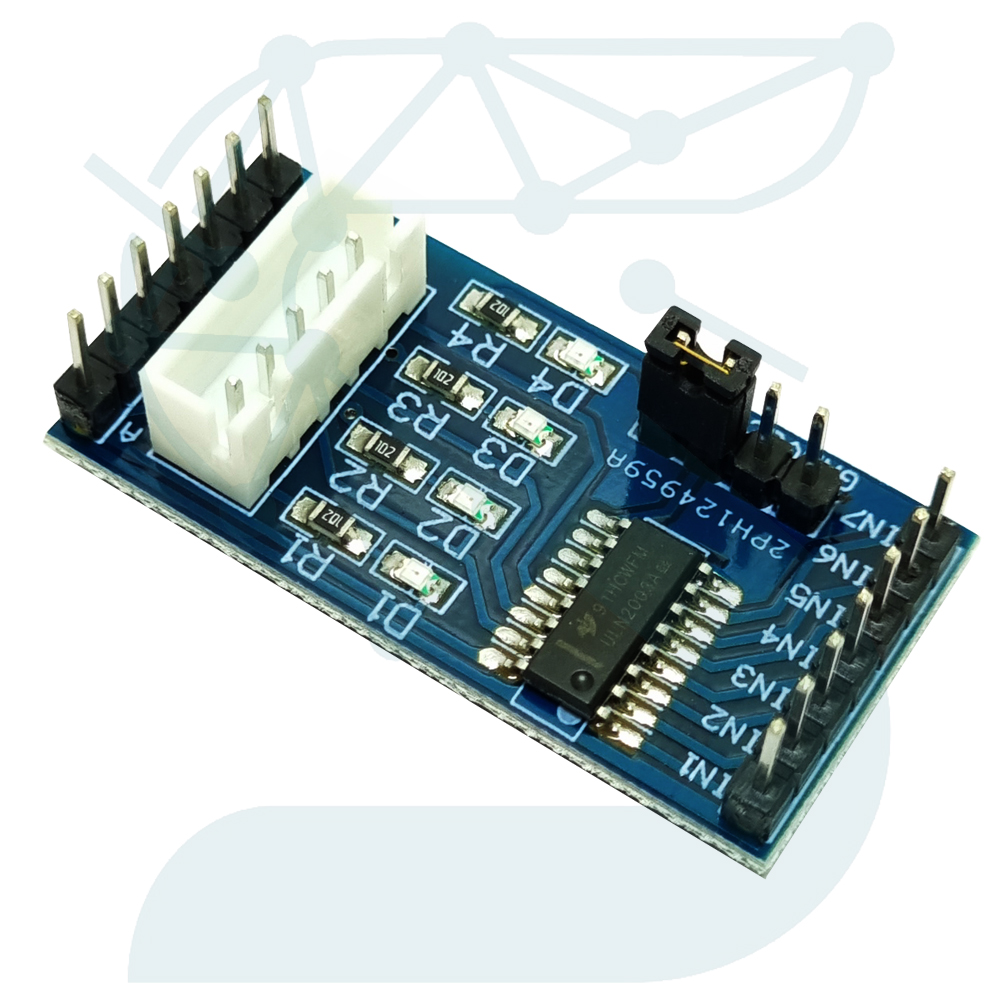

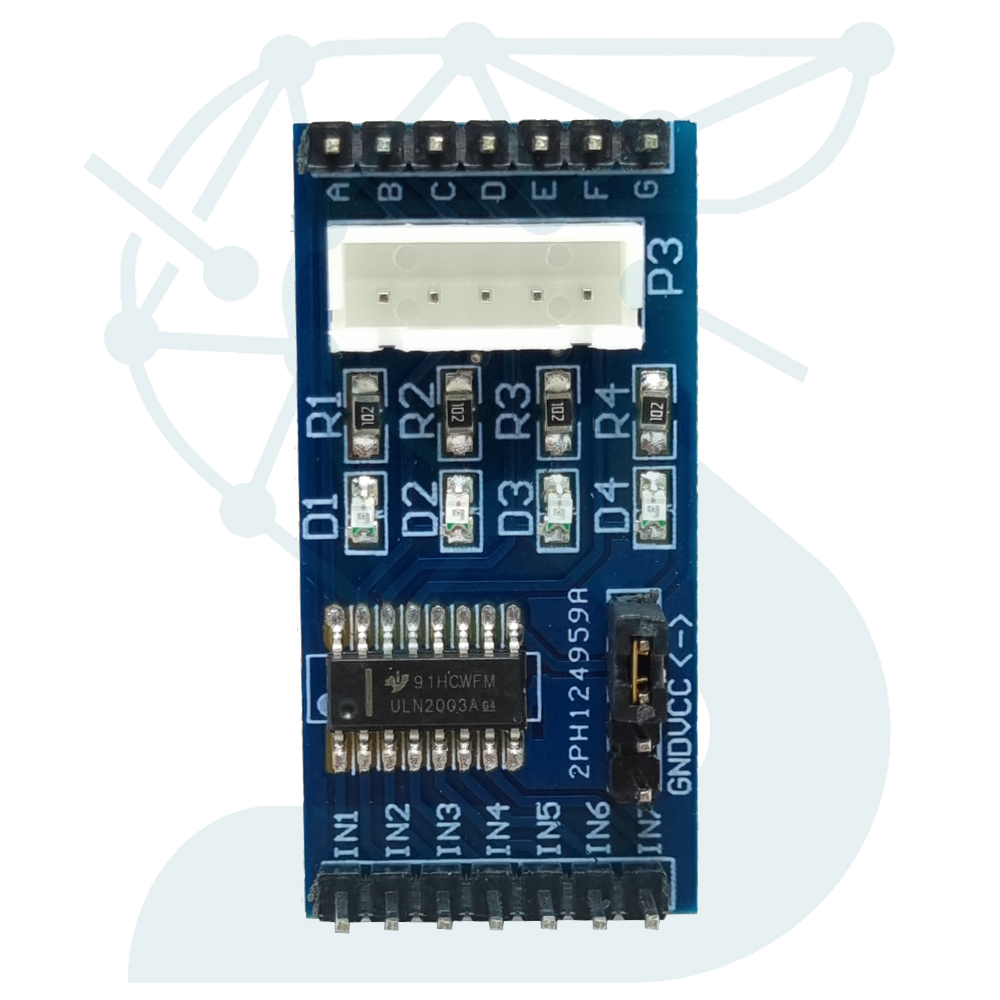

ماژول درایور ULN2003 یک برد واسط آماده برای کنترل موتورها و بارهای جریان بالا توسط میکروکنترلرها است. این ماژول مبتنی بر آیسی معروف ULN2003A ساخته شده که شامل هفت عدد ترانزیستور دارلینگتون درون یک پکیج واحد است. وظیفهی این مدار، تقویت و تطبیق جریان خروجی منطقی است تا میکروکنترلرهایی نظیر Arduino، STM32، ESP32 یا AVR بتوانند بارهایی با مصرف تا چند صد میلیآمپر را بهراحتی کنترل کنند.
یکی از رایجترین کاربردهای این ماژول، کنترل استپر موتورهای چهار فاز مثل مدل 28BYJ‑48 است، اما میتوان از آن برای رلهها، LEDهای توان بالا، پمپهای کوچک و سایر مصرفکنندههای DC نیز بهره برد. طراحی آن بهصورت آمادهبهکار (Plug & Play) بوده و دارای سوکت مخصوص استپر موتور، LEDهای نمایش وضعیت و پینهای درست اسیون استاندارد است.
| ویژگی | توضیحات |
|---|---|
| مدل تراشه اصلی | ULN2003A |
| تعداد کانالهای خروجی | 7 عدد (دارلینگتون ترانزیستور) |
| ولتاژ ورودی منطق | 3.3V تا 5V |
| ولتاژ بار خروجی مجاز | تا 50V DC |
| جریان خروجی هر کانال | 500 mA (حداکثر مجاز) |
| پورت ویژه موتور | سوکت 5 پین JST مخصوص موتور 28BYJ‑48 |
| دیود محافظ داخلی | دارد |
| نشانگر LED فازها | دارد – ۴ عدد برای هر مرحله موتور |
| ابعاد تقریبی | 45 × 30 × 12 میلیمتر |
| نوع درایو خروجی | Open Collector Darlington |
| سازگاری منطقی | TTL / CMOS 3.3–5V |
| دمای کاری | ‑10 تا +85 °C |
| نوع تغذیه موتور نمونه | 5V DC برای استپر 28BYJ‑48 |
تراشهی ULN2003A شامل هفت جفت ترانزیستور دارلینگتون است که برای تقویت جریان استفاده میشود. وقتی سیگنال منطقی از میکروکنترلر (مثلاً از پین GPIO) به پایه ورودی مربوطه داده میشود، خروجی متناظر به زمین متصل شده و اجازه عبور جریان از بار به سمت منبع تغذیه را میدهد.
در کنترلهای استپرموتور، چهار خروجی از این هفت کانال برای تحریک چهار سیم فاز بهترتیب فعال میشوند و موجب چرخش مرحلهبهمرحلهی روتور میگردند. استفاده از دارلینگتونها باعث میشود میکروکنترلر بدون نیاز به ترانزیستور خارجی یا ماسفت، بتواند جریان لازم برای هر فاز را تأمین کند.
دیودهای محافظ داخلی جلوی ولتاژ برگشتی ناشی از قطع مسیر جریان در بار القایی (مثل سیمپیچ استپر یا رله) را گرفته و از آسیبدیدن برد جلوگیری میکنند.
