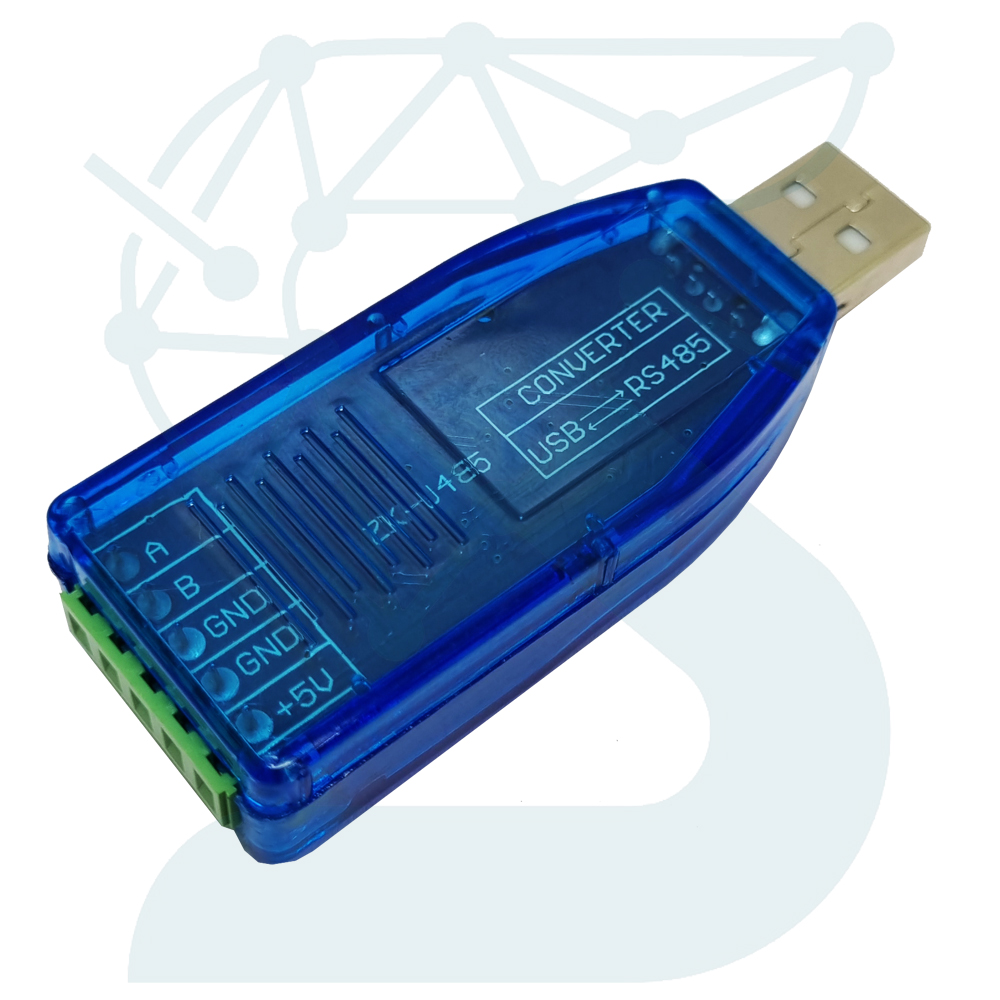

ماژول مبدل USB به RS485 با تراشه CH340 یکی از پرکاربردترین ابزارهای ارتباطی در سیستمهای صنعتی و میکروکنترلری است. این ماژول وظیفه دارد پروتکل USB کامپیوتر را به پروتکل ارتباطی RS485 تبدیل کند.
پروتکل RS485 به دلیل مقاومت بالا در برابر نویز، قابلیت انتقال داده در مسافتهای طولانی (تا 1200 متر) و امکان ارتباط میان چندین گره (Multi-Node Communication)، در بسیاری از تجهیزات صنعتی، شبکههای Modbus RTU، مانیتورینگ، کنترل PLC و سیستمهای انرژی مورد استفاده قرار میگیرد.

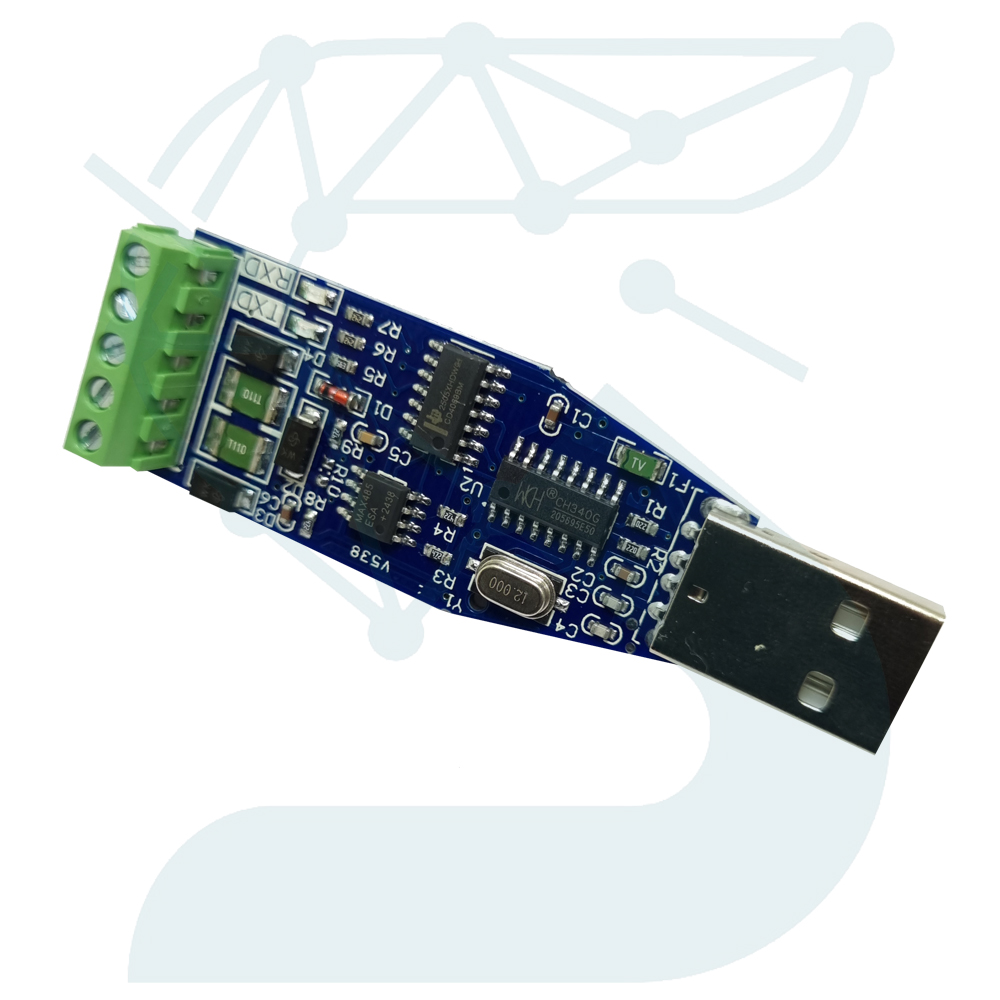

تراشه CH340 در قلب این ماژول، وظیفه ایجاد رابط USB پایدار و سازگار با سیستمعاملهای Windows، Linux و macOS را دارد و از درایور عمومی CH340 بهطور کامل پشتیبانی میکند.
با استفاده از این ماژول، کاربر میتواند بهراحتی بین یک رایانه یا میکروکنترلر مبتنی بر USB و دستگاههایی که بر پایه RS485 هستند، ارتباط دوطرفه برقرار کند.
| مشخصه | توضیحات |
|---|---|
| مدل چیپ اصلی | CH340G (USB‑to‑Serial Converter) |
| پروتکل ارتباطی خروجی | RS485 (نیمهدوطرفه، Half Duplex) |
| بازه ولتاژ تغذیه | 5 ولت DC از طریق پورت USB |
| بازه نرخ انتقال داده (Baud Rate) | 300 bps تا 256 kbps |
| تعداد دستگاه قابل اتصال در شبکه 485 | تا 32 گره |
| مدت انتقال (Distance) | تا 1200 متر در کابل استاندارد Twisted Pair |
| محافظت در برابر ESD | دارد (تا ±15 kV IEC61000‑4‑2) |
| نشانگر وضعیت | دو LED برای TX و RX |
| نوع کانکتور خروجی | ترمینال Screw و در برخی مدلها Pin Header |
| سازگاری سیستمعامل | Windows / Linux / macOS |
| ولتاژ سطح سیگنال RS485 | ± 5 V تفاضلی |
| دما کاری | ‑20 °C تا +80 °C |
| ابعاد تقریبی برد | 55 × 18 میلیمتر |
هنگامیکه این ماژول از طریق پورت USB به رایانه متصل میشود، سیستم آن را به عنوان یک پورت COM مجازی شناسایی میکند. سپس هر دادهای که از نرمافزار سریال بر روی این پورت ارسال شود، توسط تراشه CH340 بهصورت خودکار به سیگنال RS485 تبدیل میگردد.
در سمت خروجی، دو پایه اصلی RS485 یعنی A (DATA +) و B (DATA −) قرار دارند که باید به خطوط A و B دستگاه مقصد (مثلاً ماژول PLC، مبدل Modbus، پروژه Arduino و غیره) متصل گردند.
ماژول بهصورت نیمهدوطرفه (Half Duplex) طراحی شده؛ بنابراین ارسال و دریافت روی همان زوج سیم انجام میگیرد، اما کنترل جهت داده بهطور خودکار توسط مدار داخلی انجام میشود. وجود LEDهای TX و RX، به کاربر امکان مشاهده وضعیت ارتباط را در لحظه فراهم میکند.
