540,000تومان
5 در انبار
توضیحات

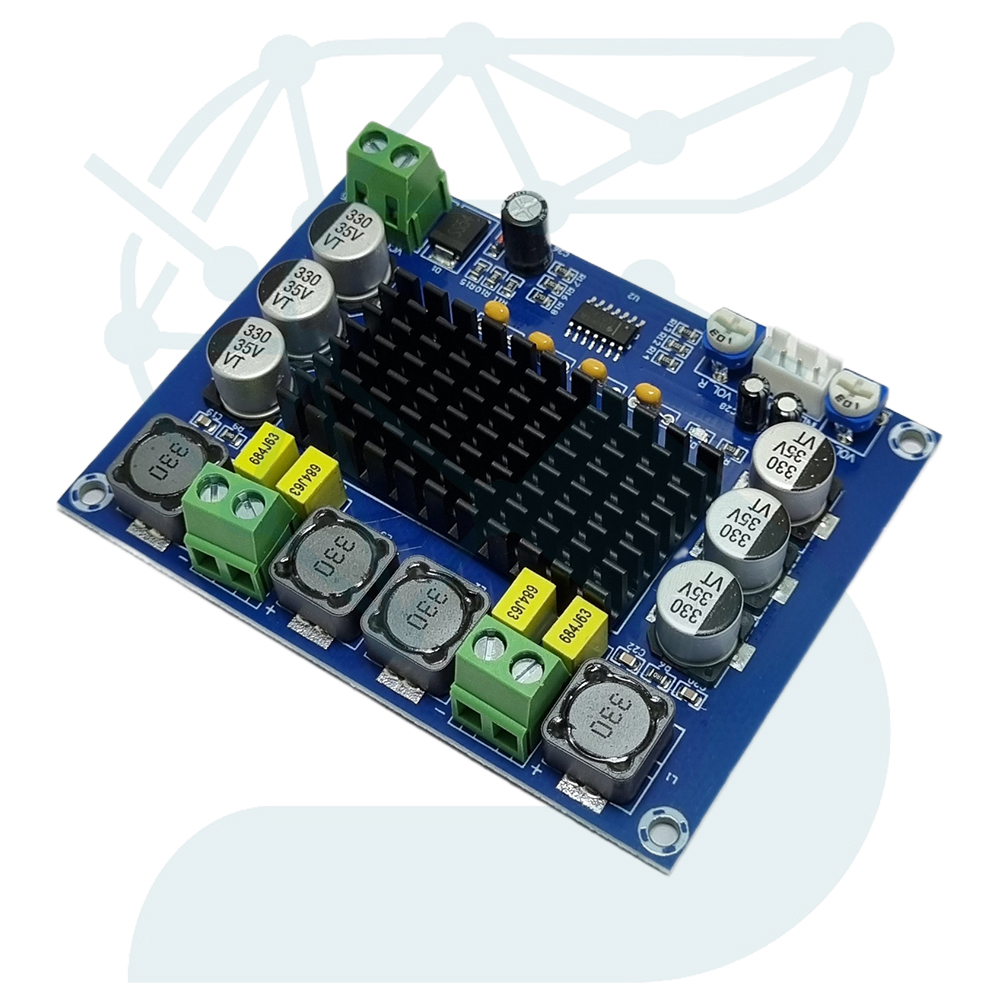

ماژول XH‑M543 یک آمپلیفایر استریوی قدرتمند بر پایه تراشهی کلاس‑D مدل TPA3116D2 ساخت شرکت Texas Instruments است. این تراشه در ردهی تقویتکنندههای دیجیتال بسیار کارآمد قرار دارد که ضمن مصرف توان پایین، صدایی شفاف و بدون نویز ایجاد میکند.
برد XH‑M543 به دلیل طراحی مدار حرفهای، هیتسینک آلومینیومی کارآمد و دو مسیر تقویت مستقل، انتخابی عالی برای سیستمهای صوتی خانگی، اسپیکرهای دستی، خودرو یا پروژههای الکترونیکی صوتی است.
این ماژول میتواند تا ۲×۵۰ وات خروجی واقعی (در بار ۴Ω و ولتاژ ۲۱V) تولید کند، در حالیکه بازدهی انرژی آن بالای ۹۰٪ است — ویژگیای که باعث خنکماندن مدار و افزایش دوام آن میشود.
| ویژگی | توضیحات |
|---|---|
| مدل | XH‑M543 |
| چیپ اصلی | TPA3116D2 (اصل TI) |
| نوع عملکرد | آمپلیفایر استریو کلاس‑D |
| تعداد کانال خروجی | 2 کانال (L و R) |
| توان خروجی (۴Ω) | تا 2 × 50 وات |
| ولتاژ تغذیه | 12 تا 24 ولت DC (پیشنهاد: 19V تا 21V) |
| بهره توان (Efficiency) | حدود 92 درصد |
| اعوجاج کل (THD+N) | کمتر از 0.04% در 1kHz |
| ورودی صدا | استریو (AUX یا Line Input) |
| خروجی صدا | ترمینال پیچدار برای بلندگوها |
| جریان مصرفی در حداکثر توان | حدود 4 تا 5 آمپر |
| ابعاد برد | تقریباً 76 × 50 × 16 میلیمتر |
| نوع کنترل صوت | ولوم چرخشی دوبل (دستی) |
| محافظتها | اتصال کوتاه، اضافه حرارت و اضافه ولتاژ |
| نوع هیتسینک | آلومینیومی با تهویهی مؤثر |
برای استفاده از ماژول XH‑M543 کافی است تغذیهی 12 تا 24 ولت DC را به ورودی منبع متصل کنید (تغذیه باید ریزموجکم و با جریان کافی باشد). ورودی سیگنال صوتی از طریق کابل AUX یا فیش دوبل به کانکتور ورودی متصل شده و خروجیها نیز از طریق ترمینالهای پیچدار به بلندگوهای چپ و راست وصل میشوند.
نکات کاربردی و فنی:
