ماژول آمپلی فایر تک کانال 6 ولت XPT8871

معرفی ماژول آمپلی فایر تک کاناله 5 وات XPT8871

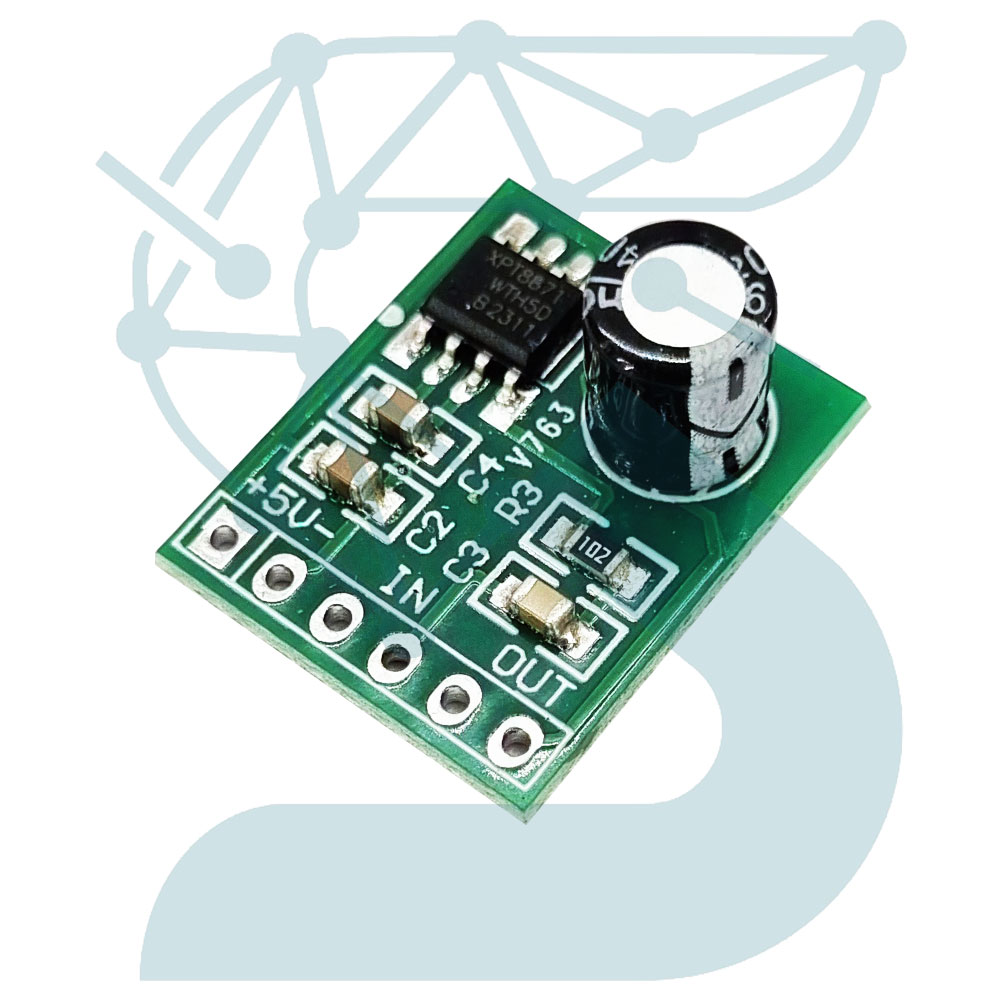

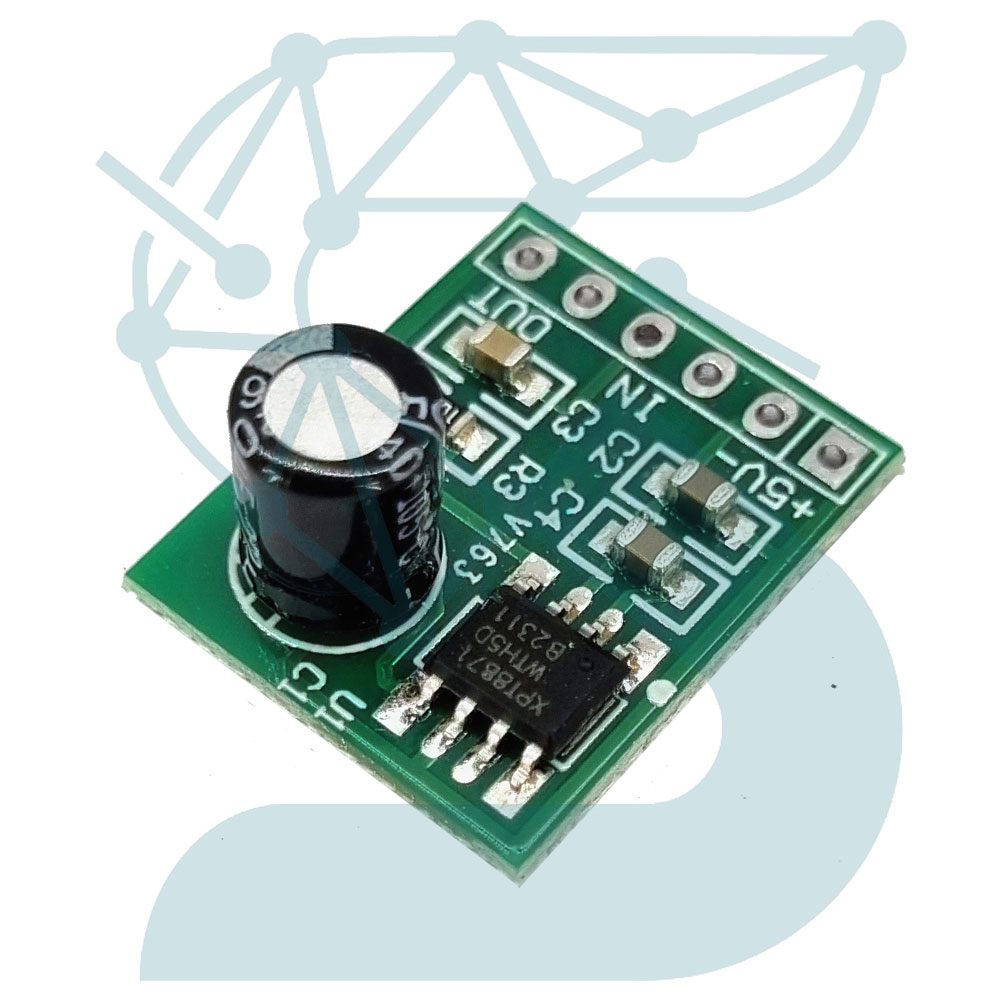

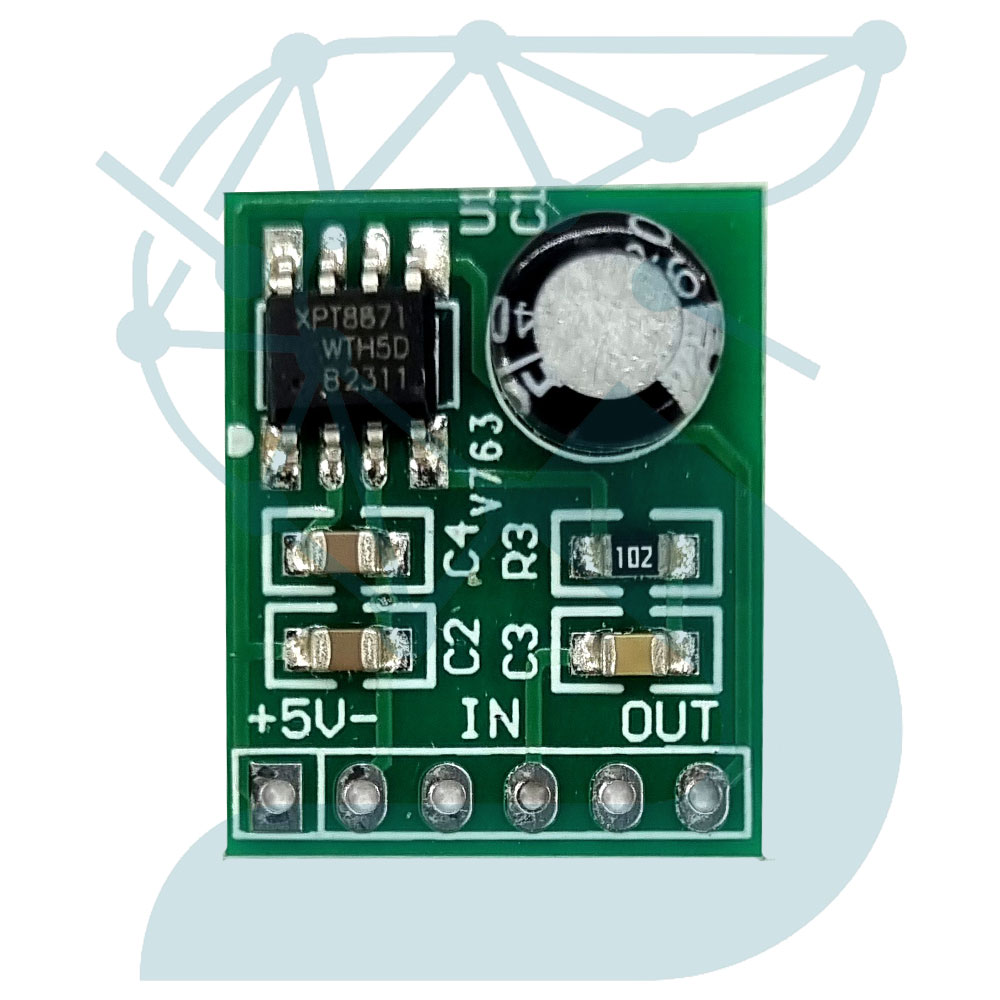

ماژول XPT8871 یک تقویت‌کننده صوتی مونو (تک کاناله) با قابلیت حذف نویز و مصرف انرژی بسیار پایین است که برای پروژه‌های صوتی پرتابل و سیستم‌های کم‌مصرف کاربرد دارد. این برد با بهره‌گیری از تراشه‌ی XPT8871، خروجی مناسبی تا ۵ وات را برای یک بلندگو فراهم می‌کند و مناسب استفاده در اسپیکرهای USB و دستگاه‌های الکترونیکی پرتابل است. با ابعاد کوچک، راه‌اندازی ساده و محافظت حرارتی داخلی، امکان راه‌اندازی آسان در فضاهای کوچک و تغذیه مستقیم با ۵ ولت USB را فراهم می‌کند.

ویژگی‌ها و نکات تخصصی

• کوچک و سبک: ابعاد ۲۰×۱۶×۸ میلی‌متر و وزن کمتر از 5 گرم، مناسب نصب در انواع جعبه و پروژه‌های فضای محدود.
• مصرف انرژی پایین: بهره‌وری بالای ۸۵ درصد و جریان مصرفی حدود ۱ آمپر، امکان استفاده با منابع تغذیه USB.
• خروجی مونو: یک کانال با حداکثر توان ۵ وات ؛ ایده‌آل جهت بلندگوهای کوچک و پروژه‌های تک‌کاناله که کیفیت صدای کافی نیاز دارند.
• قابلیت حذف نویز و مدار محافظ حرارتی: کاهش نویز پس‌زمینه و حفظ عملکرد پایدار ماژول در برابر افزایش دما.
• کلاس تقویت‌کننده D: سازگار با سناریوهای کم‌مصرف یا صدای مدام فعال.
• ورودی و خروجی ساده: اتصال مستقیم ورودی صدا و خروجی اسپیکر بدون نیاز به قطعات جانبی خاص.

کاربردهای متداول

• سیستم‌های صوتی پرتابل و اسپیکرهای USB
• دستگاه‌های صوتی کوچک
• پروژه‌های آموزشی با صدای تک کاناله

جدول مشخصات فنی XPT8871

نکات نصب و راه‌اندازی

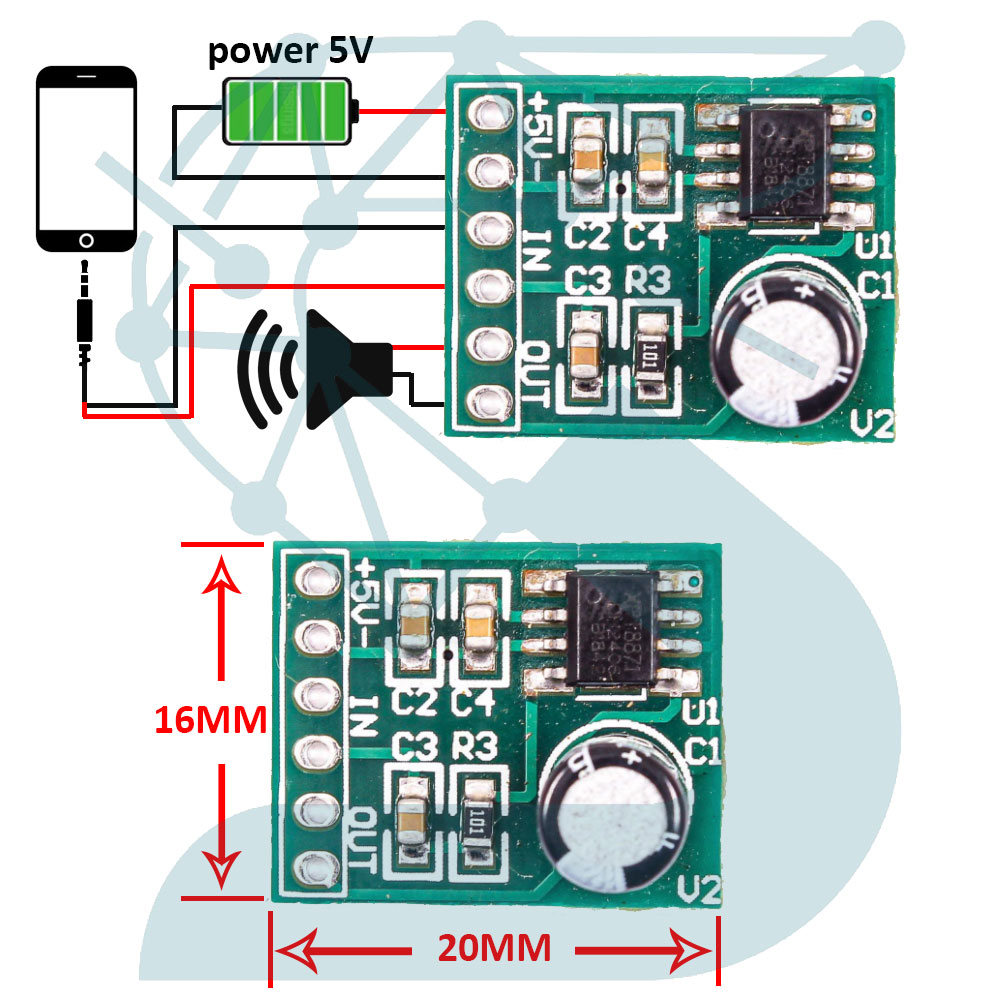

۱. ولتاژ تغذیه ۵ ولت را به پین پاور متصل کنید (پیشنهادی استفاده از منبع ۱ آمپر برای حفظ توان واقعی).

۲. ورودی صدا را به پین ورودی، و خروجی اسپیکر را به ترمینال خروجی ماژول متصل نمایید.

۳. استفاده از بلندگوی ۴ یا ۸ اهم (ترجیحاً ۵ وات واقعی) توصیه می‌شود.

۴. به دلیل خروجی مونو، برای پروژه‌هایی که صدای استریو نیاز دارند، دو عدد از این ماژول لازم خواهد بود.
