560,000تومان
2 در انبار
توضیحات

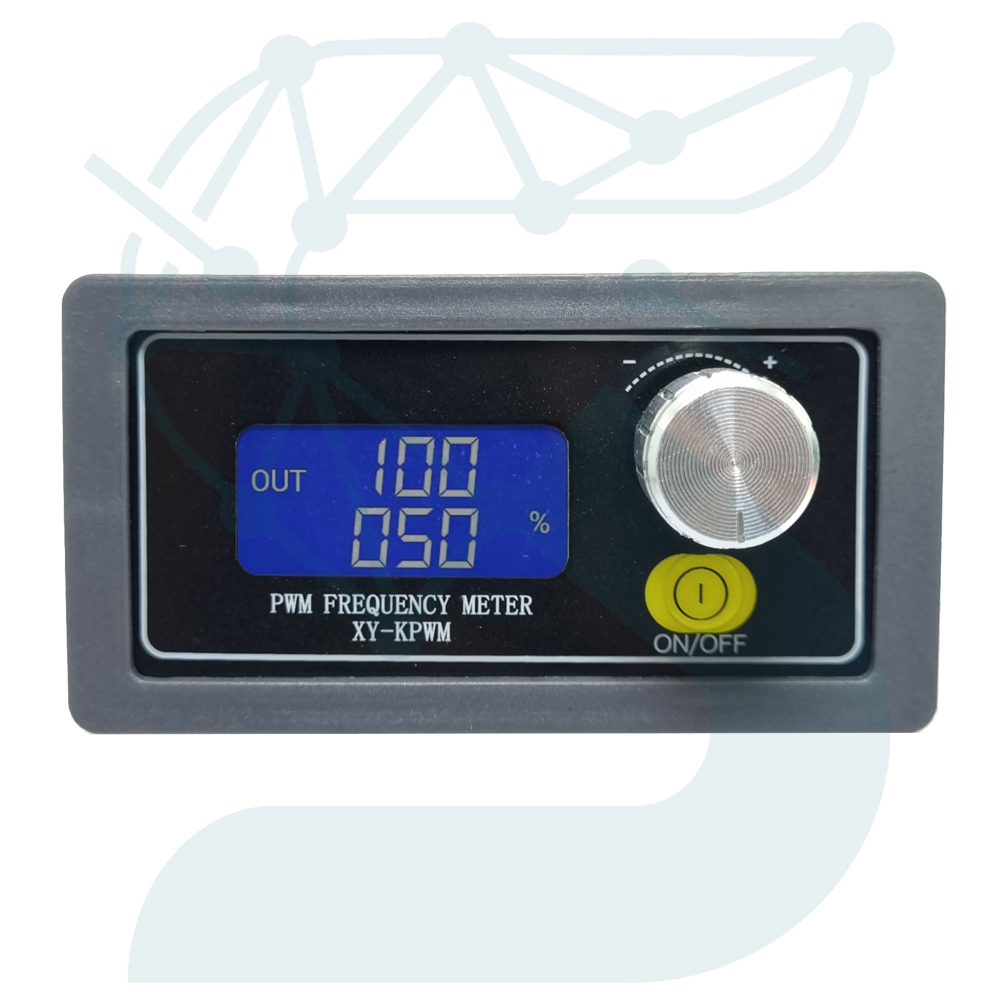

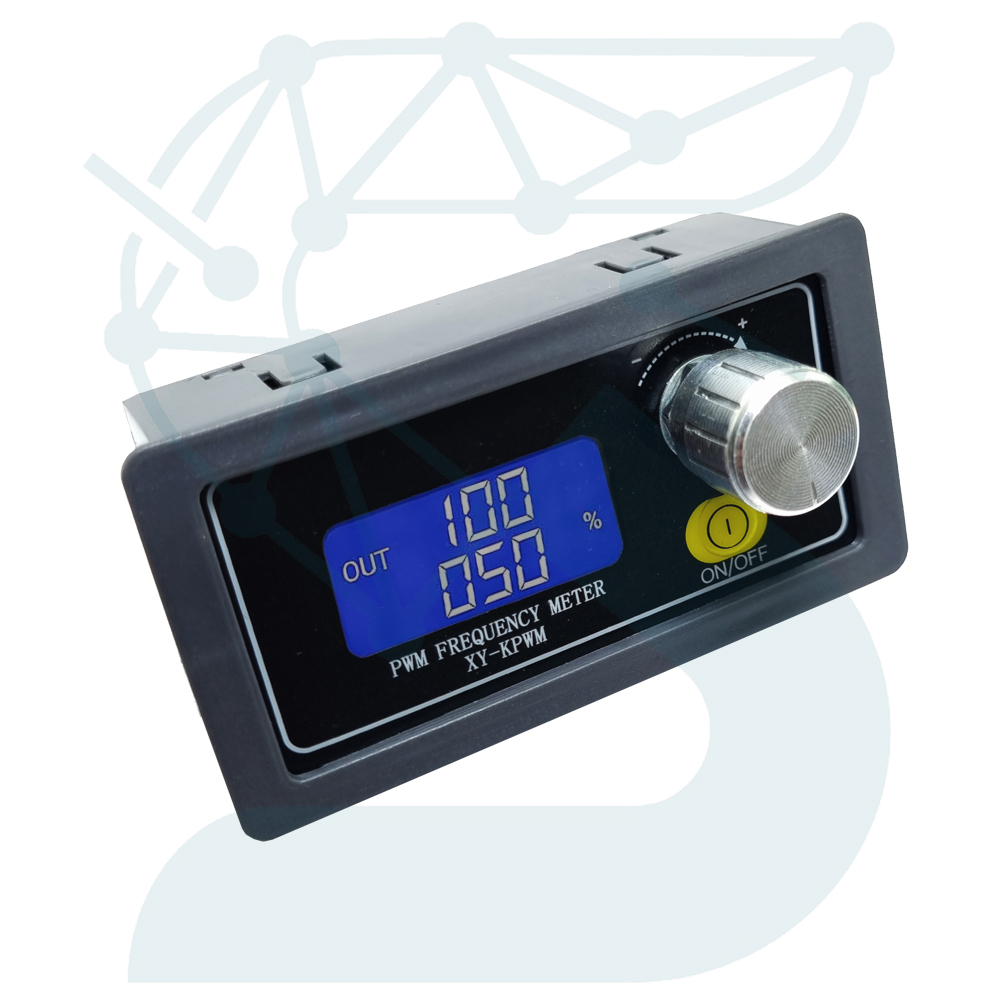

ماژول XY‑KPWM یک ژنراتور موج PWM (Pulse Width Modulation) مستقل و قابل تنظیم است که برای کنترل توان الکتریکی، سرعت موتور، شدت نور و انواع کاربردهای تجهیزات الکترونیکی و صنعتی طراحی شده است. این ماژول به صورت پنلی عرضه میشود و دارای نمایشگر دیجیتال و کلیدهای کنترلی است تا بدون نیاز به میکروکنترلر یا برنامهنویسی، بتوان دامنه و نسبت سیکل کاری (Duty Cycle) را با دقت بالا تنظیم کرد.
در واقع، XY‑KPWM نقش یک منبع تولید پالس با قابلیت تنظیم فرکانس و Duty Cycle بین 0 تا 100٪ را ایفا میکند و میتواند مستقیماً سیگنال PWM را به درایور موتور، کنترلکننده LED و سایر مدارات اعمال کند. رابط کاربری ساده، نمایش همزمان فرکانس و درصد Duty، و قابلیت ذخیره تنظیمات بعد از قطع تغذیه، این ماژول را به گزینهای متفاوت در میان ژنراتورهای PWM قابل حمل تبدیل کرده است.
| ویژگی | توضیحات |
|---|---|
| مدل محصول | XY‑KPWM |
| نوع عملکرد | مولد سیگنال PWM تک کانال |
| بازه ولتاژ کاری | 3.3 ولت تا 30 ولت DC |
| تعداد کانال خروجی | 1 کانال (TTL Output) |
| فرکانس قابل تنظیم | 1 Hz تا 150 kHz |
| Duty Cycle قابل تنظیم | 0 % تا 100 % |
| دقت نمایشگر | ± 1 Hz یا 0.1 % بسته به بازه تنظیم |
| نوع نمایشگر | LED قرمز ۴ رقمی |
| کلیدها | SET – UP – DOWN |
| جریان خروجی مؤثر | حداکثر 20 mA (منطق TTL) |
| حفظ تنظیمات پس از خاموشی | دارد |
| ابعاد تقریبی | 48 × 29 × 22 میلیمتر |
| دمای کاری | ‑10 تا +75 °C |
| جنس پنل | پلاستیک ABS مقاوم در حرارت |
| نصب | توکار (Panel Mount) |
| نوع خروجی | دیجیتال PWM منطق TTL |
در این ماژول، سیگنال PWM بهصورت دیجیتال توسط مدار داخلی تولید میشود. کاربر میتواند به کمک کلید SET بین سه پارامتر اصلی جابجا شود: فرکانس (FREQ)، Duty Cycle (PULS) و مد حالت نمایش. با کلیدهای UP و DOWN مقدار مورد نظر تغییر میکند و تنظیمات انجامشده بهطور خودکار در حافظه داخلی ذخیره میشود.
بهعنوان مثال، در مد کنترل موتور DC میتوان با کاهش Duty Cycle، سرعت را کم کرد یا با افزایش آن، موتور با توان بالا بچرخد. در کنترل روشنایی LED نیز Duty Cycle نقشهای از میزان روشنایی خواهد بود.
طراحی داخلی دارای نوسانساز دقیق و تقویتکننده با فیلتر نویز است تا پایداری فرکانس و شکل موج در بازههای مختلف تضمین شود.
