چیپ TDA7498E
تغذیه 14 تا 32 ولت DC
توان خروجی 2×100 وات
امپدانس 4 تا 8 اهم
مقایسه
افزودن به علاقهمندی
سوالی داری؟
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
۲,۰۵۰,۰۰۰تومان
موجود در انبار
توضیحات

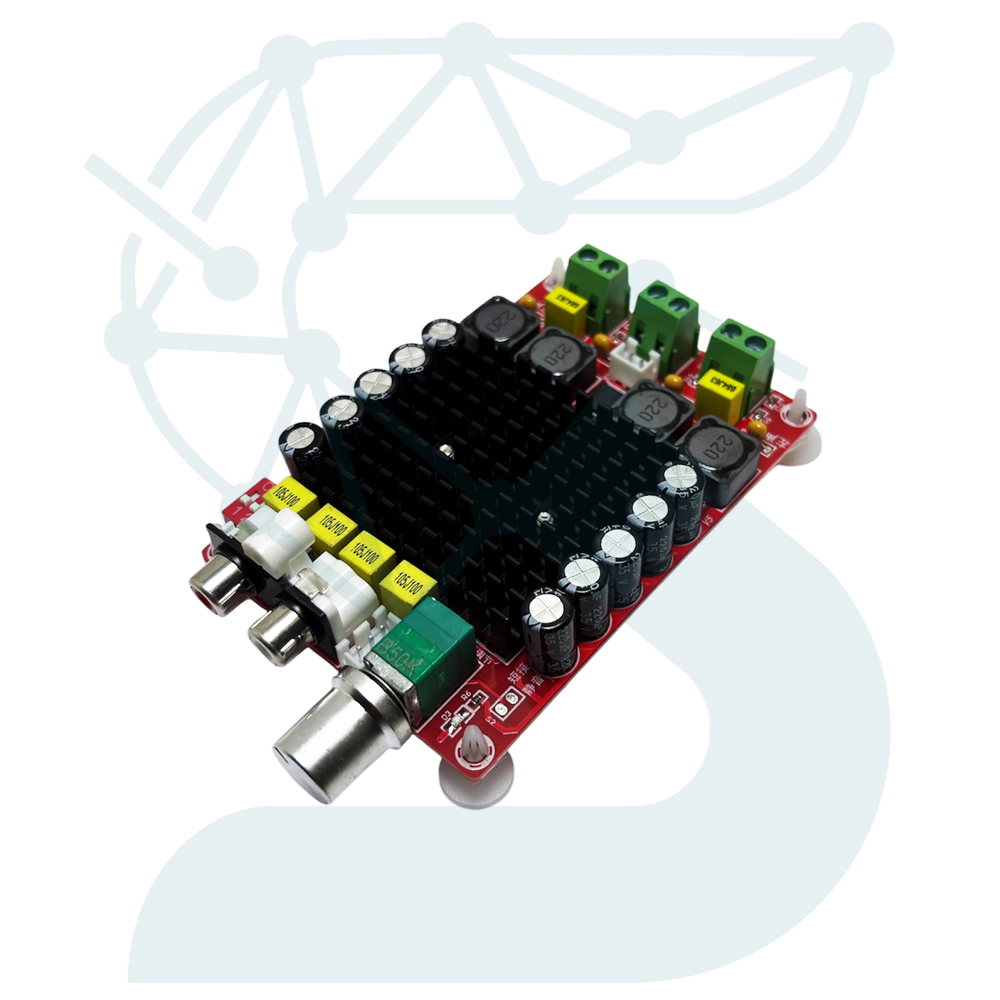

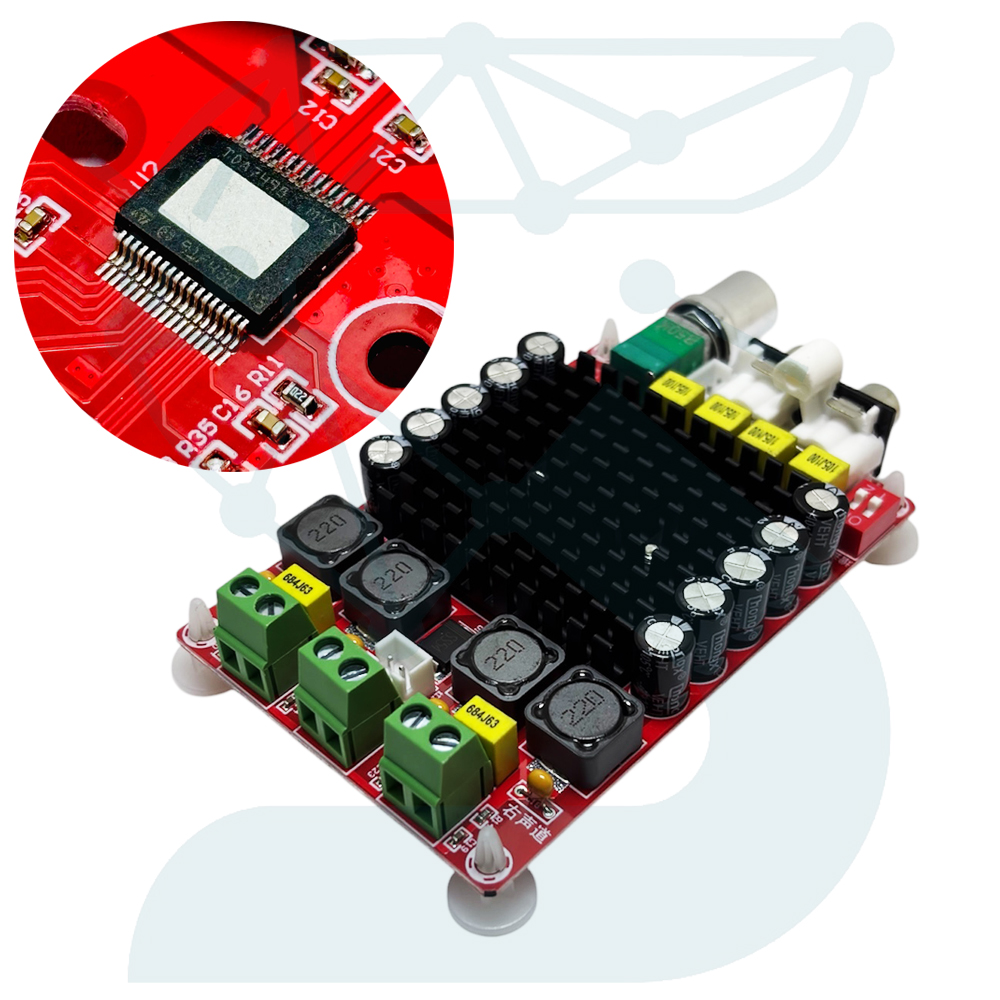

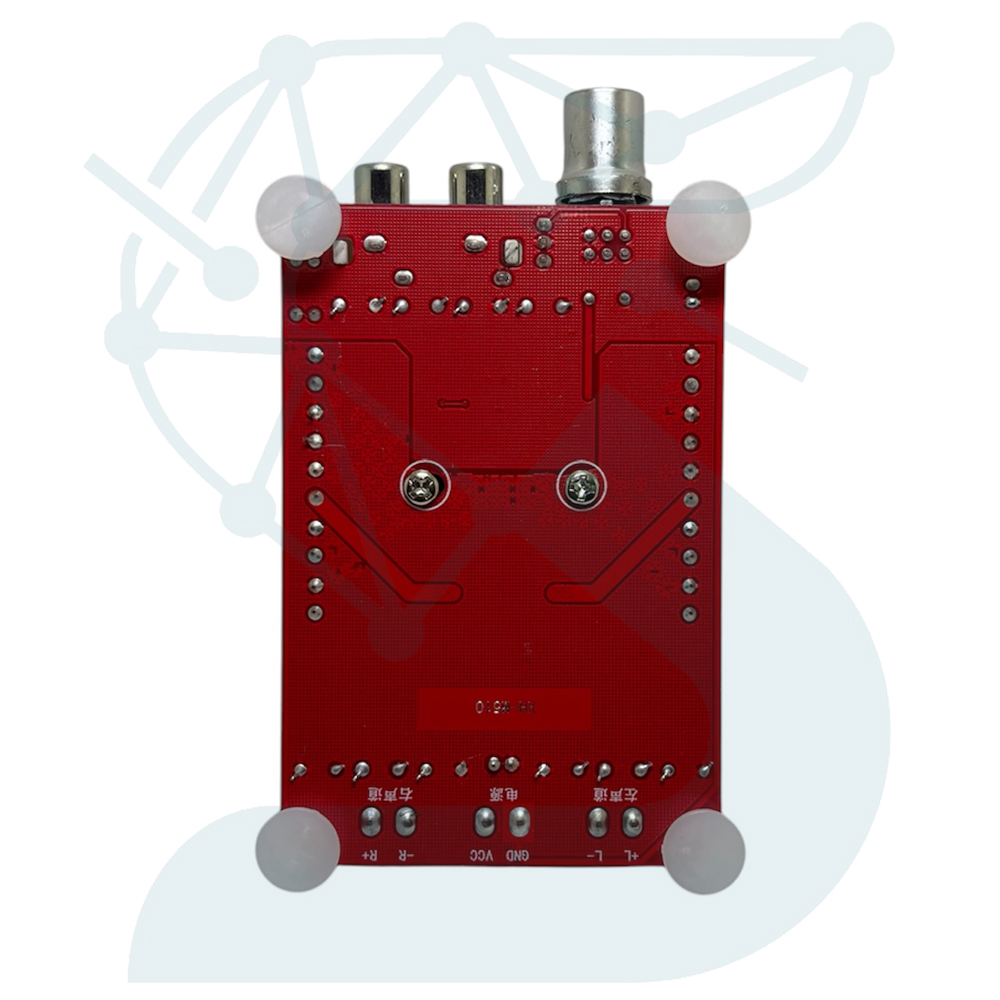

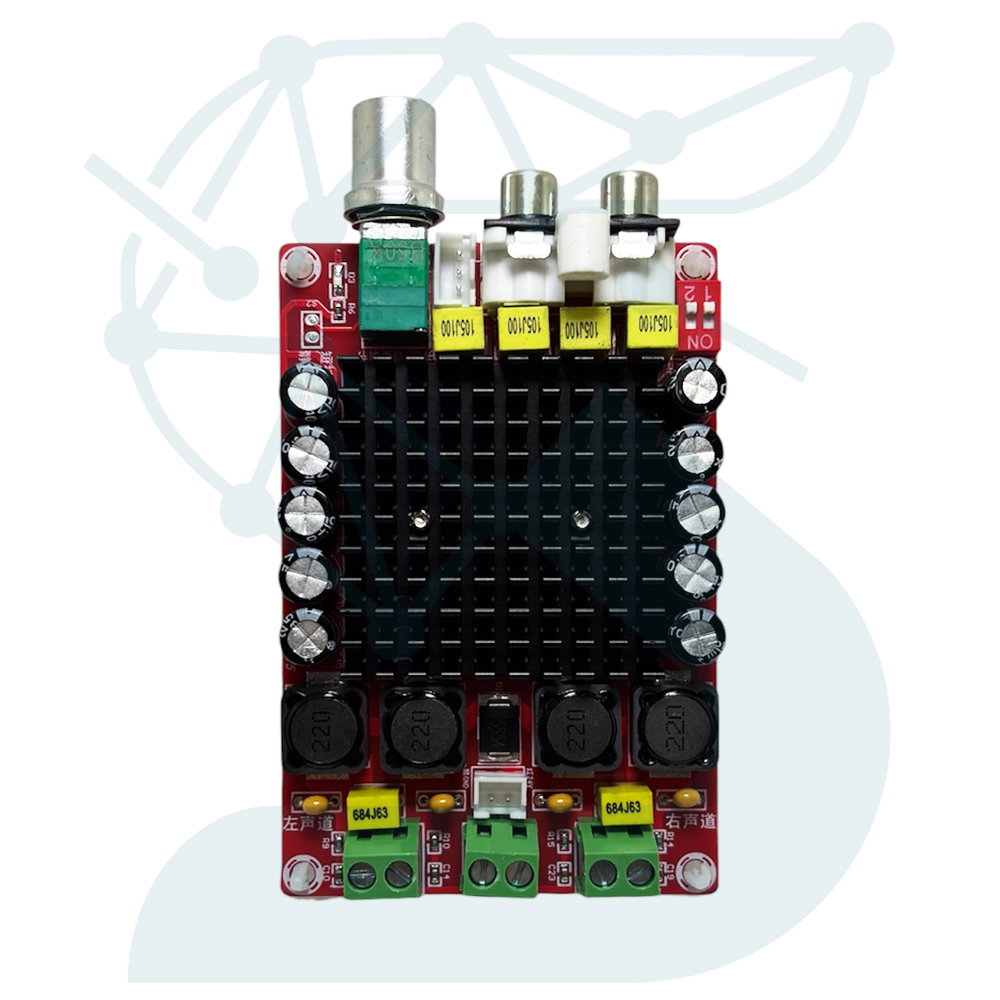

ماژول آمپلیفایر استریو 2×100 وات مدل XH-M510 یک تقویتکننده صوتی پرقدرت دیجیتال با ساختار کلاس D است که بر پایه تراشه قدرتمند TDA7498E کمپانی STMicroelectronics طراحی شده است. این ماژول توانایی تحویل توان خروجی 100 وات موثر (RMS) به ازای هر کانال (مجموع 200 وات استریو) را در محدوده ولتاژ تغذیه 14 تا 32 ولت DC داراست و به لطف نسبت سیگنال به نویز عالی 110 دسیبل و اعوجاج هارمونیک ناچیز (THD=0.05% در توان 1 وات)، خروجی صدایی بسیار شفاف، تفکیکشده و بدون نویز تولید میکند.
مکانیزم داخلی برد از ورودی تفاضلی (Differential Input) بهره میبرد که نویزهای مد مشترک (Common-Mode Noise) را به شکل چشمگیری مهار میکند. بر روی برد دیپسوئیچهایی برای تنظیم گین تقویتی در 4 سطح مجزا (21.6dB، 27.6dB، 31.1dB و 33.1dB) در نظر گرفته شده است تا سازگاری کاملی با انواع پریامپلیفایرها، پلیرها و سطوح مختلف ولتاژ سیگنال ورودی داشته باشد. فرکانس سوئیچینگ بالای 360 کیلوهرتز و پهنای باند فرکانسی گسترده از 18 هرتز تا 100 کیلوهرتز، تضمینکننده بازتولید دقیق فرکانسهای بم (Bass) و زیر (Treble) است.
جهت دفع موثر حرارت در توانهای بالا، این ماژول به یک هیتسینک آلومینیومی مستحکم و شیاردار مجهز شده است. علاوه بر این، مدارهای حفاظتی هوشمند شامل محافظت در برابر اتصال کوتاه خروجی، اضافهبار، اضافه ولتاژ و پروتکشن قطع حرارتی (Overheating Protection) درون تراشه پیادهسازی شدهاند. ماژول XH-M510 به دلیل ابعاد بهینه، ترمینالهای پیچی اتصال سریع بلندگو و بازدهی انرژی فوقالعاده بالا، گزینهای بینظیر برای ارتقای سیستمهای صوتی خانگی، اسپیکرهای مانیتورینگ DIY، سیستمهای صوتی کامپیوتر و بلندگوهای قدرتمند پرتابل محسوب میشود.
| پارامتر | مقدار / توضیح |
|---|---|
| مدل تجاری | XH-M510 |
| تراشه اصلی (IC) | TDA7498 / TDA7498E |
| کلاس کاری آمپلیفایر | کلاس D دیجیتال (High Efficiency Class-D) |
| ولتاژ تغذیه کاری | 14 تا 32 ولت DC (پیشنهادی: 24 ولت 5 آمپر) |
| توان خروجی نامی | 2×100 وات استریو (در تغذیه 32V، بار 4 اهم و THD=10%) |
| امپدانس بلندگوهای سازگار | 4 تا 8 اهم (4Ω / 8Ω) |
| نسبت سیگنال به نویز (SNR) | 110 دسیبل (110dB) |
| اعوجاج هارمونیک کل (THD) | 0.05% (در توان 1 وات خروجی) |
| پاسخ فرکانسی صوتی | 18 هرتز تا 100 کیلوهرتز (18Hz – 100kHz) |
| فرکانس سوئیچینگ | 360 کیلوهرتز (360kHz) |
| سطوح گین قابل تنظیم | 4 حالت: 21.6dB / 27.6dB / 31.1dB / 33.1dB |
| مکانیزم ورودی صدا | ورودی صوتی تفاضلی (Differential Audio Input) |
| مدارهای حفاظتی | حفاظت اضافه بار، حرارت بالا، اتصال کوتاه و حالت خاموش هوشمند (Mute/Fault) |
| ابعاد برد (میلیمتر) | حدود 94 × 62 × 20 |
