توضیحات

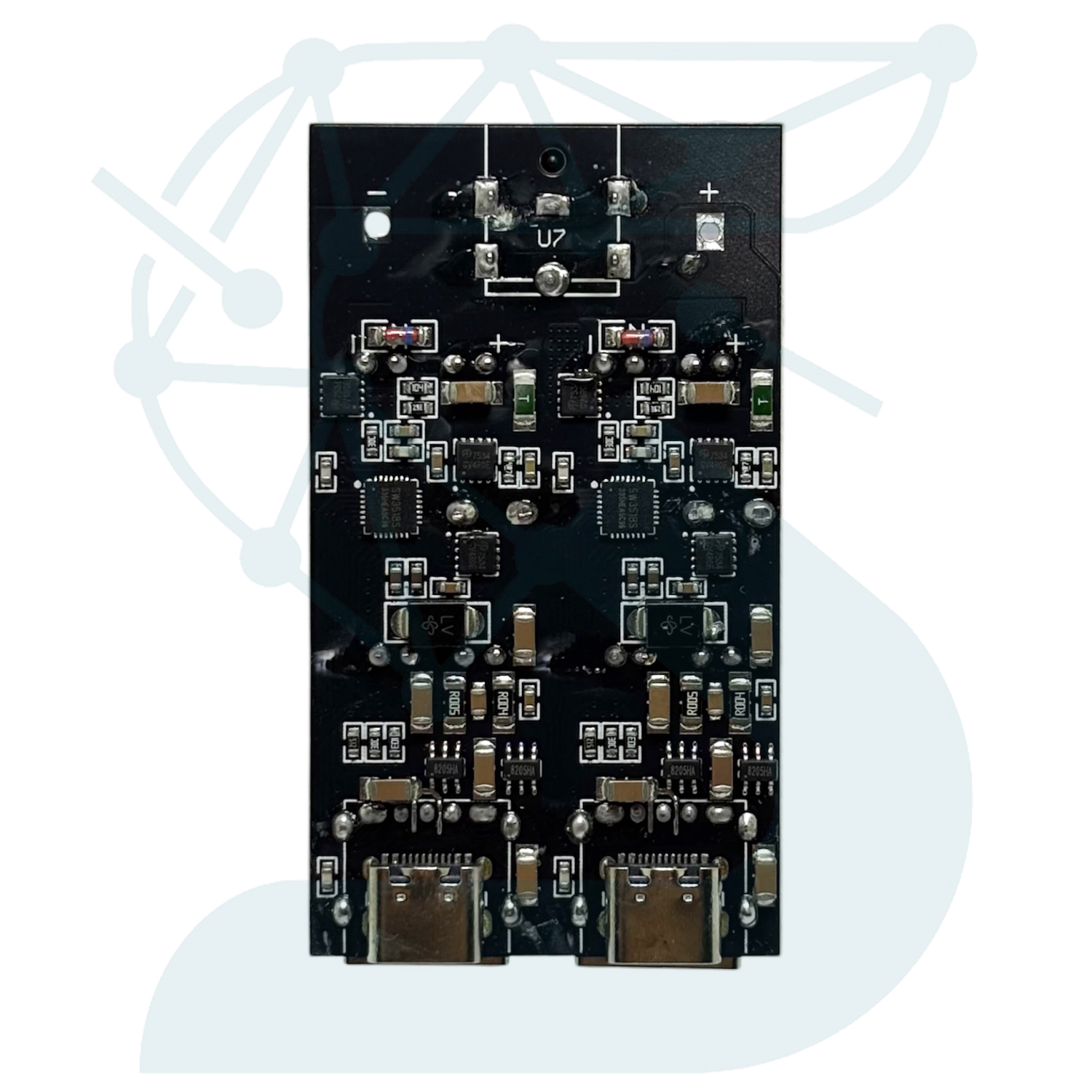

ماژول فست شارژ SW3518 یک برد فست شارژ پرتوان و فوق‌العاده کارآمد است که جهت ساخت شارژرهای مسافرتی خودرویی و ارتقای پاوربانک‌ها طراحی شده است. این ماژول در قلب پردازشی خود از آی‌سی قدرتمند SW3518 بهره می‌برد؛ تراشه‌ای برای مدیریت توان که سازگاری شگفت‌انگیزی با تمامی پروتکل‌های شارژ سریع روز دنیا نظیر USB PD3.0/PPS، Qualcomm QC4+/QC4/QC3.0، Huawei FCP/SCP، Samsung AFC و VOOC ارائه می‌دهد و امکان شارژ مطمئن انواع لپ‌تاپ‌های مجهز به درگاه تایپ سی، تبلت‌ها و پرچمداران هوشمند را بدون اسیب به باتری یا ایسی شارژ و … ممکن می‌سازد.

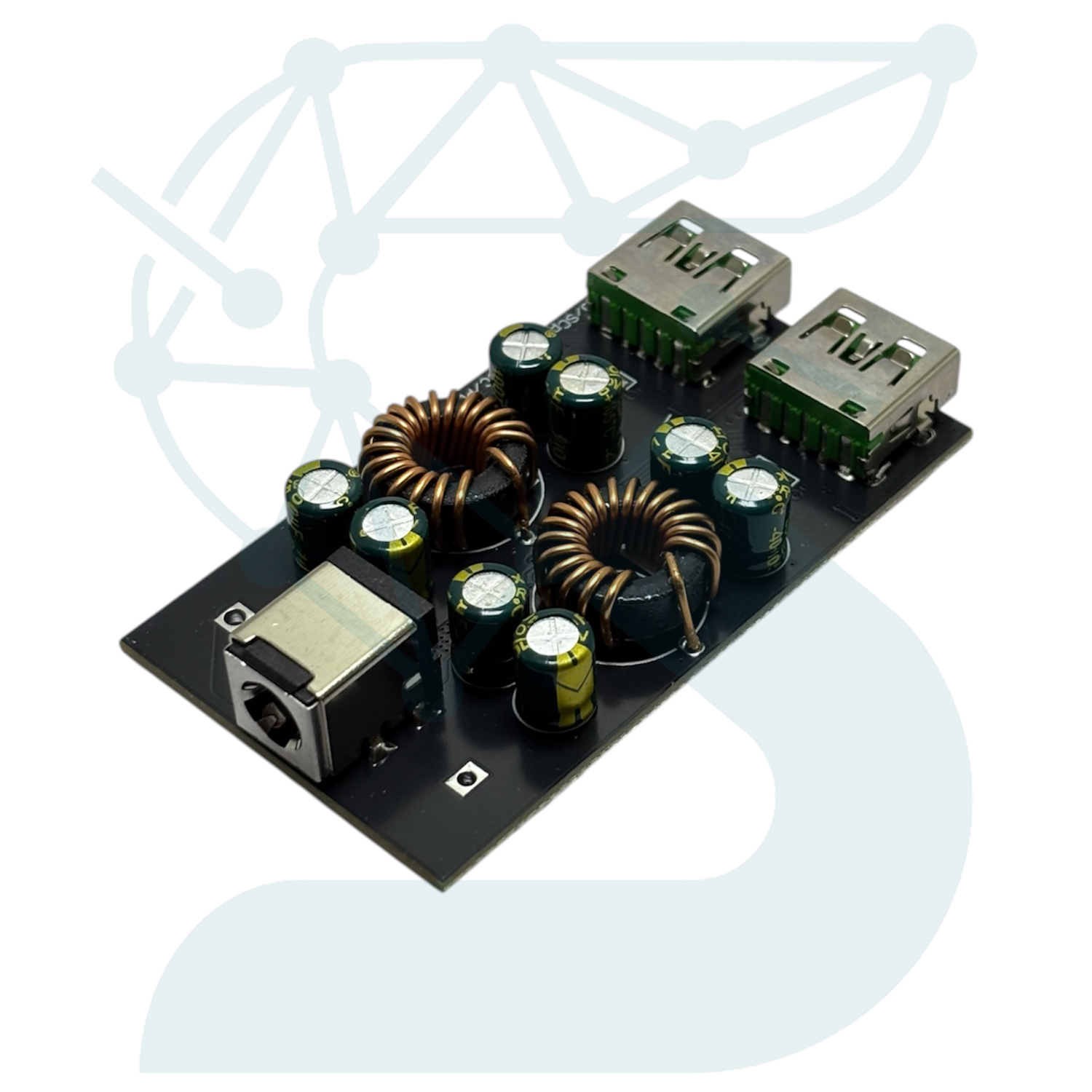

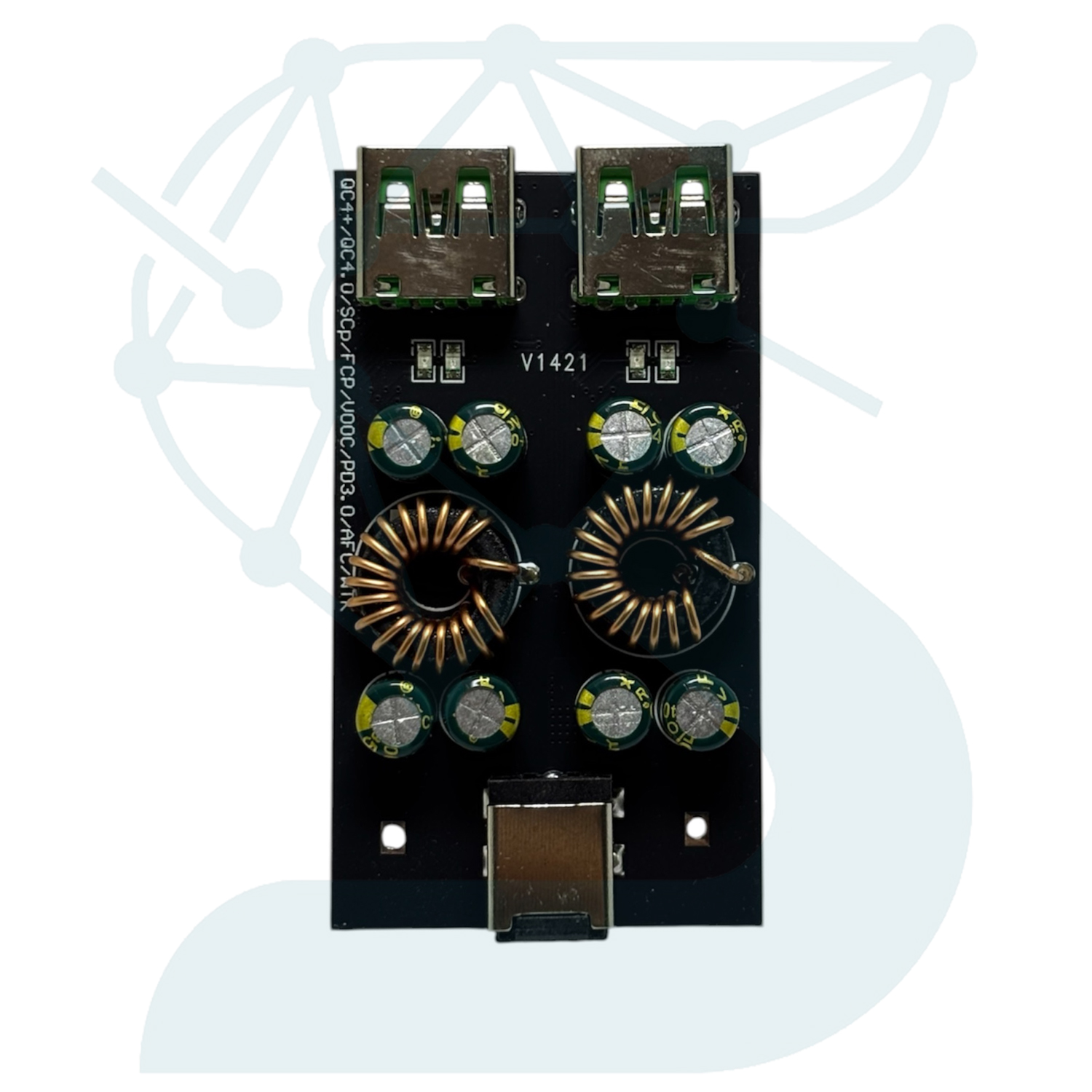

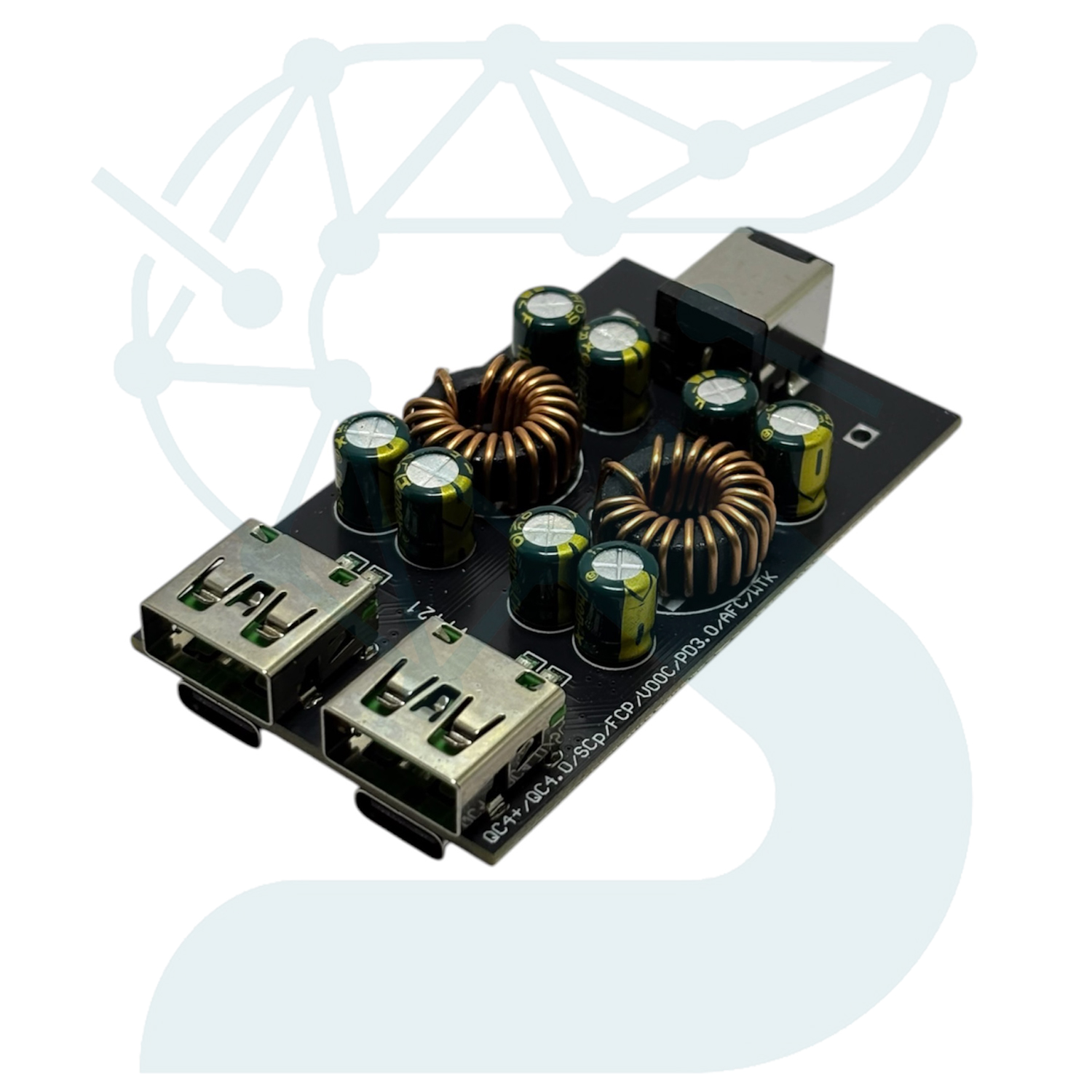

طراحی الکترونیکی این برد با بهره‌گیری از سلف‌های توروئیدی دوبل، خازن‌های حالت جامد سری (LOW ESR) و ماسفت‌های توان بالا انجام گرفته است؛ ویژگی‌هایی که موجب کاهش ریپل خروجی، افزایش پایداری و راندمان تبدیل بالا می‌شوند. این ماژول در بازه ورودی وسیع 6 تا 40 ولت DC کار می‌کند و حداکثر توان خروجی مجموعا تا 100 وات و جریان 5 آمپر را پوشش می‌دهد. با تعبیه همزمان دو پورت خروجی USB-A و USB Type-C، اتصال انواع کابل‌ها با استانداردهای متفاوت به‌راحتی صورت می‌پذیرد.
به لطف تعبیه پکیج کامل حفاظتی شامل حفاظت اضافه جریان، حفاظت اتصال کوتاه، افت ولتاژ ورودی و سنسور قطع حرارتی، مدار در برابر انواع خطاهای الکتریکی ایمن است. از این رو، این برد انتخابی ایده‌آل برای تبدیل برق 12 یا 24 ولت خودرو به شارژر پرسرعت PD، استفاده در استندهای شارژ کارگاهی، ایستگاه‌های شارژ خورشیدی (سولار) و پروژه‌های دست ساز تغذیه به حساب می‌آید.
| پارامتر | مقدار / توضیح |
|---|---|
| آی‌سی کنترلر اصلی | تراشه هوشمند فست شارژ SW3518 |
| محدوده ولتاژ ورودی | 6 تا 40 ولت DC (پیشنهاد: ولتاژ بیش از 21 ولت برای دستیابی به پروفایل 20V خروجی) |
| محدوده ولتاژ خروجی | 3.3 تا 21 ولت DC (با قابلیت تنظیم خودکار در پروتکل PPS) |
| حداکثر توان خروجی نامی | تا 100 وات (با تأمین ولتاژ ورودی و هیت‌سینک کافی) |
| حداکثر جریان خروجی | 5 آمپر (5A) |
| پورت‌های خروجی | دو عدد USB Type-C + دو عدد USB Type-A |
| پروتکل‌های شارژ سریع خروجی | PD3.0/PD2.0, PPS, QC4+/QC4/QC3.0/QC2.0, AFC, FCP, SCP, SFCP, VOOC, PE |
| معماری مبدل | مبدل کاهنده سنکرون (Synchronous Buck) با سلف‌های توروئیدی دوبل |
| سیستم‌های حفاظتی | حفاظت در برابر اتصال کوتاه، اضافه‌جریان، اضافه‌ولتاژ خروجی، آستانه افت ولتاژ و قطع حرارتی |
| کاربردها | شارژر خودرو، شارژ لپ‌تاپ‌های Type-C، پروژه‌های باتری لیتیومی، ایستگاه شارژ سولار |
استفاده از این ماژول بسیار ساده است، اما رعایت چند اصل فنی برای دستیابی به حداکثر توان ضروری است:
