سایز صفحه : 2.4 اینچ
رزولوشن : 240 * 320
رنگ نمایشگر : 65K
درایور نمایشگر : ILI9325
رابط : 8 خط دیتا و 4 خط کنترل
تاج اسکرین : 4 سیم مقاومتی
حافظه : microSD
مقایسه
افزودن به علاقهمندی
سوالی داری؟
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
۱,۳۱۲,۵۰۰تومان
موجود در انبار
توضیحات

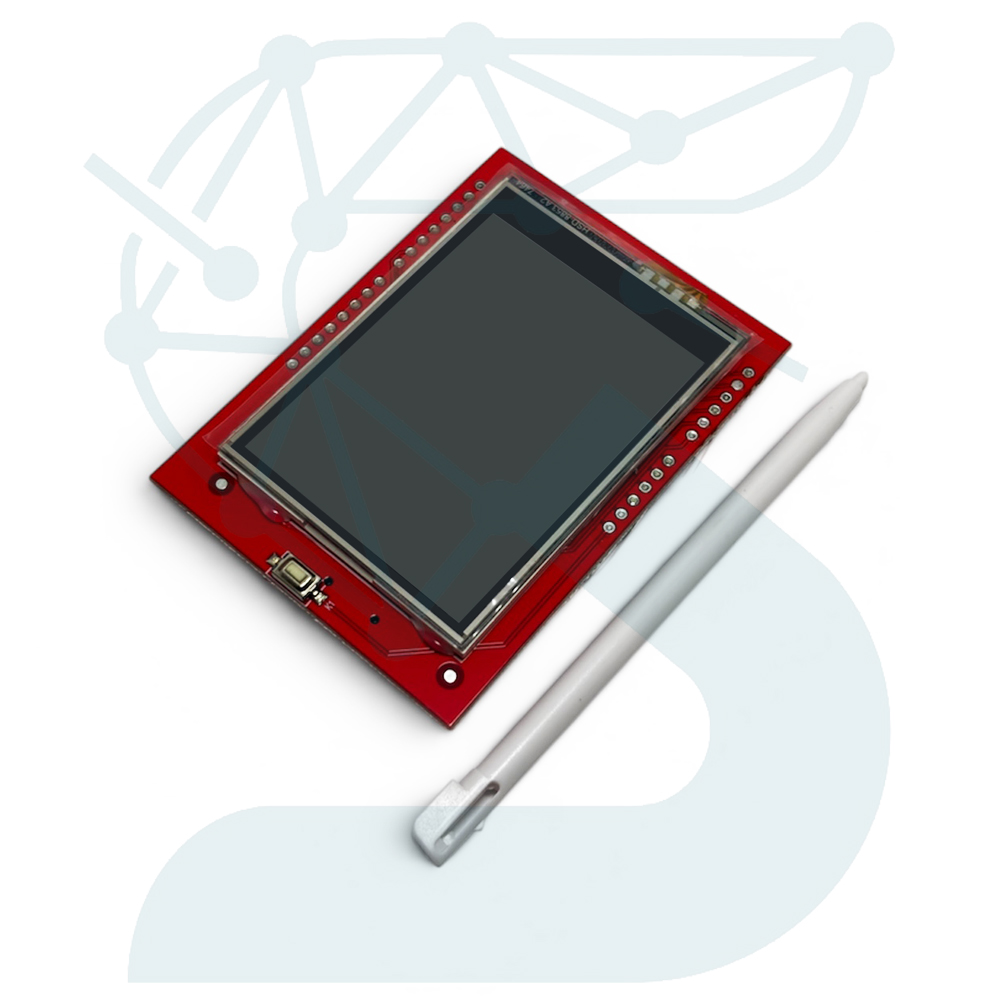

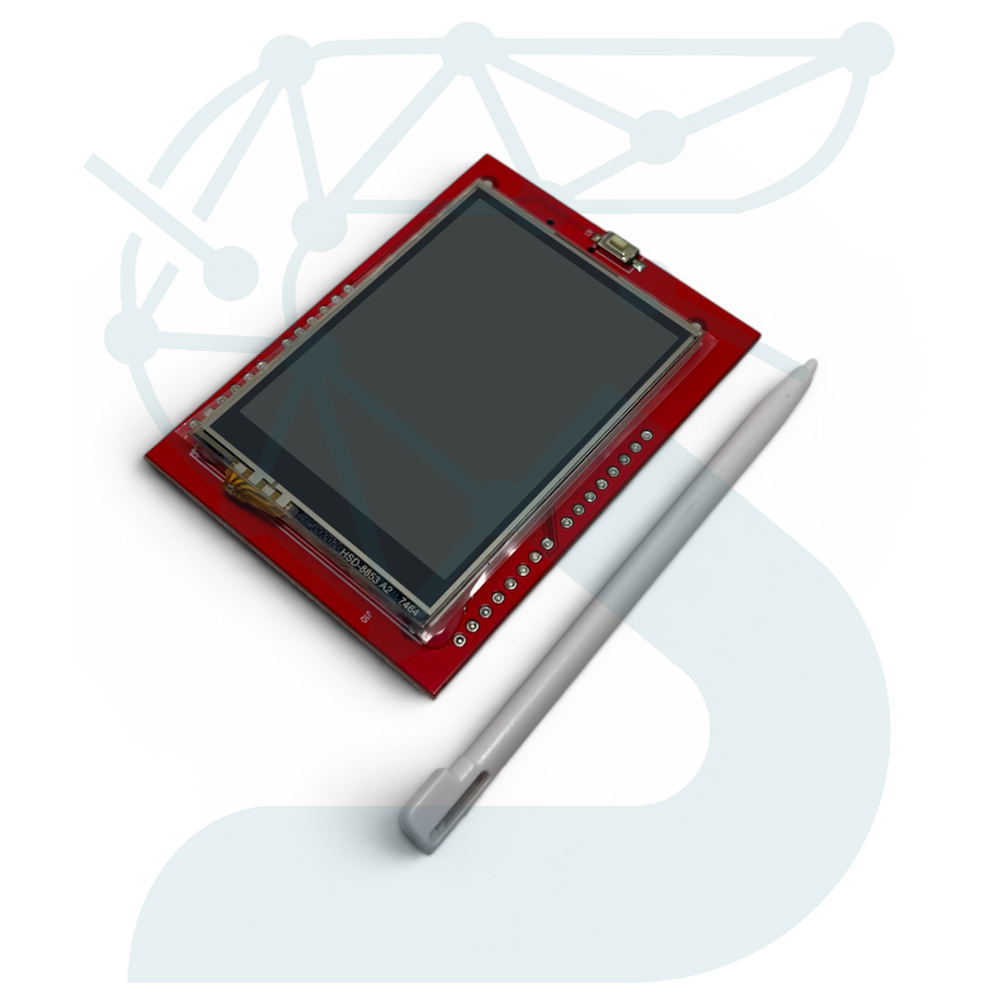

شیلد نمایشگر لمسی 2.4 اینچ آردوینو، یکی از پرکاربردترین شیلدهای نمایشگر برای آردوینو است که به دلیل طراحی شیلد (Shield) و انطباق کامل پایهها، بدون نیاز به سیمکشیهای پیچیده مستقیماً روی بردهای آردوینو قرار میگیرد.
این شیلد مجهز به یک صفحه نمایش رنگی TFT با وضوح تصویر 320*240 پیکسل و تاچ اسکرین مقاومتی (Resistive Touch) است که به شما اجازه میدهد اینترفیسهای گرافیکی و منوهای تعاملی را در پروژههای سختافزاری خود پیادهسازی کنید.
راهاندازی نمایشگرهای موازی روی آردوینو معمولاً پینهای زیادی را اشغال میکند؛ این شیلد با بهرهگیری از درایور محبوب ILI9325 (یا آیسیهای سازگار خانواده 9325) از طریق رابط موازی 8 بیتی داده و 4 خط کنترل برای نمایش اطلاعات استفاده میکند، در حالی که بخشهای کنترلی تاچ و کارت حافظه را برای بهینهسازی پینها به اشتراک میگذارد. همچنین هماهنگی کامل این شیلد با آردوینو UNO و Mega2560 کار توسعه نرمافزاری را بسیار سادهتر کرده است.
| ویژگی | مقدار / توضیح |
|---|---|
| سایز صفحه نمایش | 2.4 اینچ (TFT LCD) |
| رزولوشن تصویر | 320*240 پیکسل |
| تعداد رنگ قابل نمایش | 65K (رنگهای 16 بیتی RGB) |
| آیسی درایور نمایشگر | ILI9325 (یا مدلهای سازگار خانواده 9325) |
| نوع صفحه لمسی | مقاومتی 4 سیمه (4-Wire Resistive) |
| رابط ارتباطی | موازی 8 بیت داده (8080 8-bit) و 4 پین کنترل |
| تغذیه ورودی شیلد | 5 ولت DC (تامین مستقیم از برد آردوینو) |
| رگولاتور روی برد | 3.3 ولت با خروجی جریان 300mA |
| پشتیبانی از کارت حافظه | اسلات Micro SD (ارتباط از طریق پروتکل SPI) |
| بردهای سازگار | Arduino UNO R3 , Arduino Mega 2560 |
| ابعاد برد | 72.2mm × 52.8mm |
| وزن شیلد | 30.8 گرم |

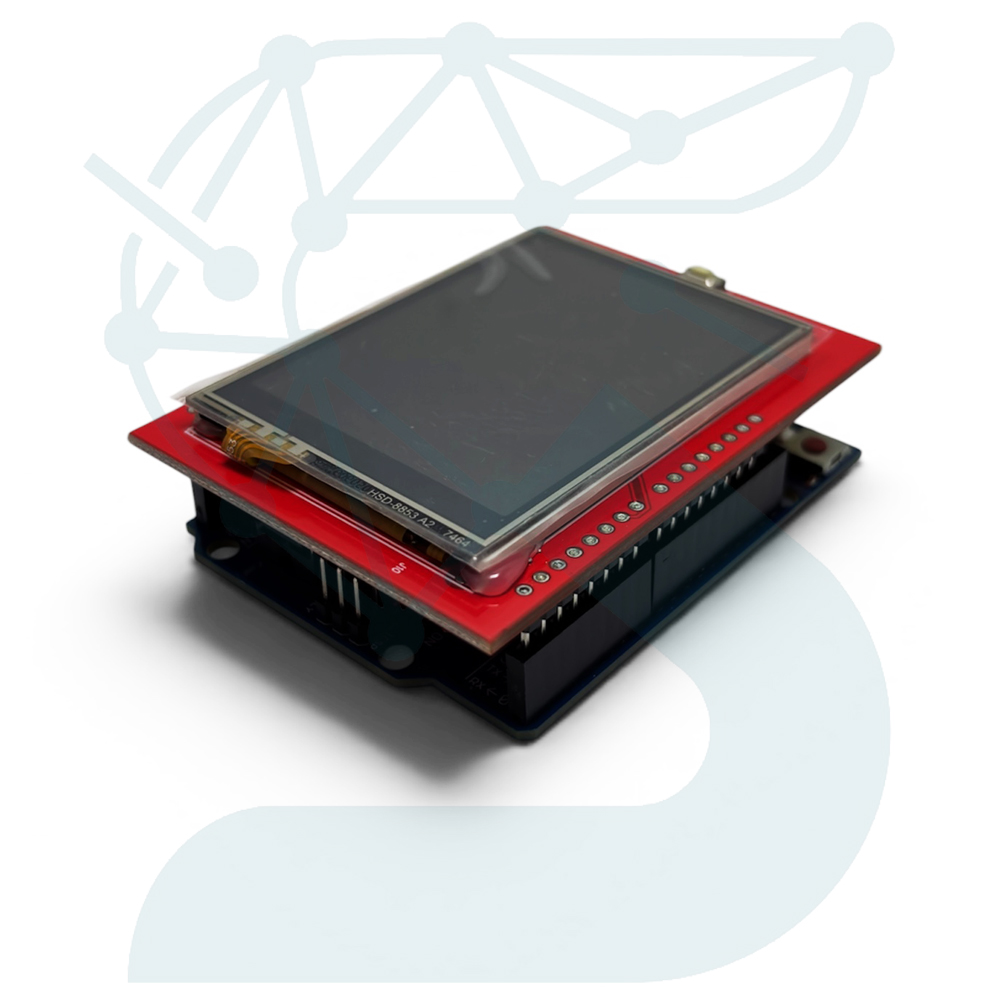

این شیلد به صورت Plug-and-Play طراحی شده است؛ کافیست پینهای نری زیر شیلد را با سوکتهای مادگی آردوینو UNO یا Mega2560 همراستا کرده و شیلد را به آرامی روی برد فشار دهید تا کاملاً جا بیفتد.
تغذیه شیلد از پینهای 5V و GND آردوینو تامین میشود. برای لایبرریهای گرافیکی و کار با درایور 9325، کتابخانههای رسمی MCUFRIEND_kbv یا کتابخانه Adafruit_TFTLCD و جهت کار با بخش لمسی کتابخانه TouchScreen توصیه میشوند.

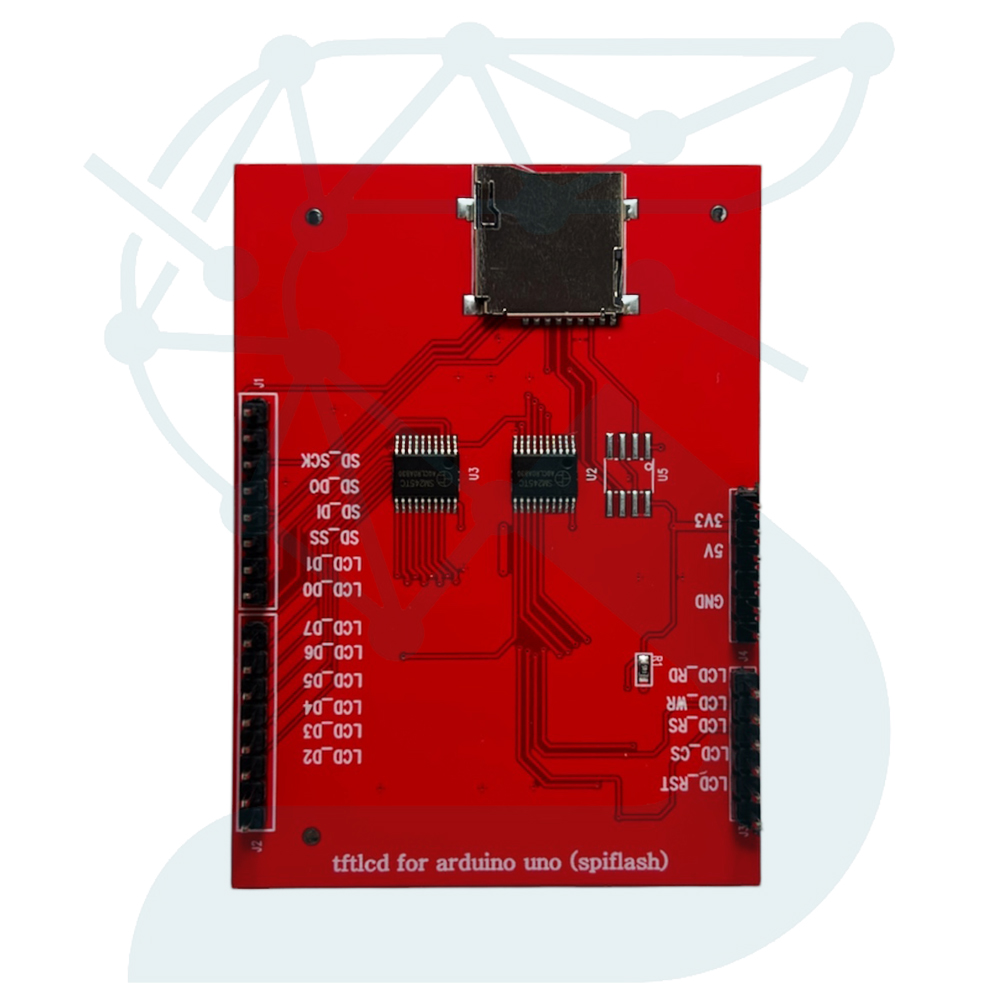

پایههای ارتباطی کارت حافظه Micro SD نیز به صورت سختافزاری به پینهای SPI آردوینو متصل میشوند تا بتوانی تصاویر با فرمت BMP را مستقیماً از روی کارت حافظه لود کرده و روی نمایشگر نشان دهی.
