ولتاژ کاری: 3 تا 5 ولت
تراشه اصلی: MAX3232
پینها: GND، RXD، TXD، VCC، +5V
کانکتور: DB9 برای اتصال مستقیم به پورت سریال کامپیوتر
مقایسه
افزودن به علاقهمندی
سوالی داری؟
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
۱۴۱,۷۵۰تومان
موجود در انبار
توضیحات

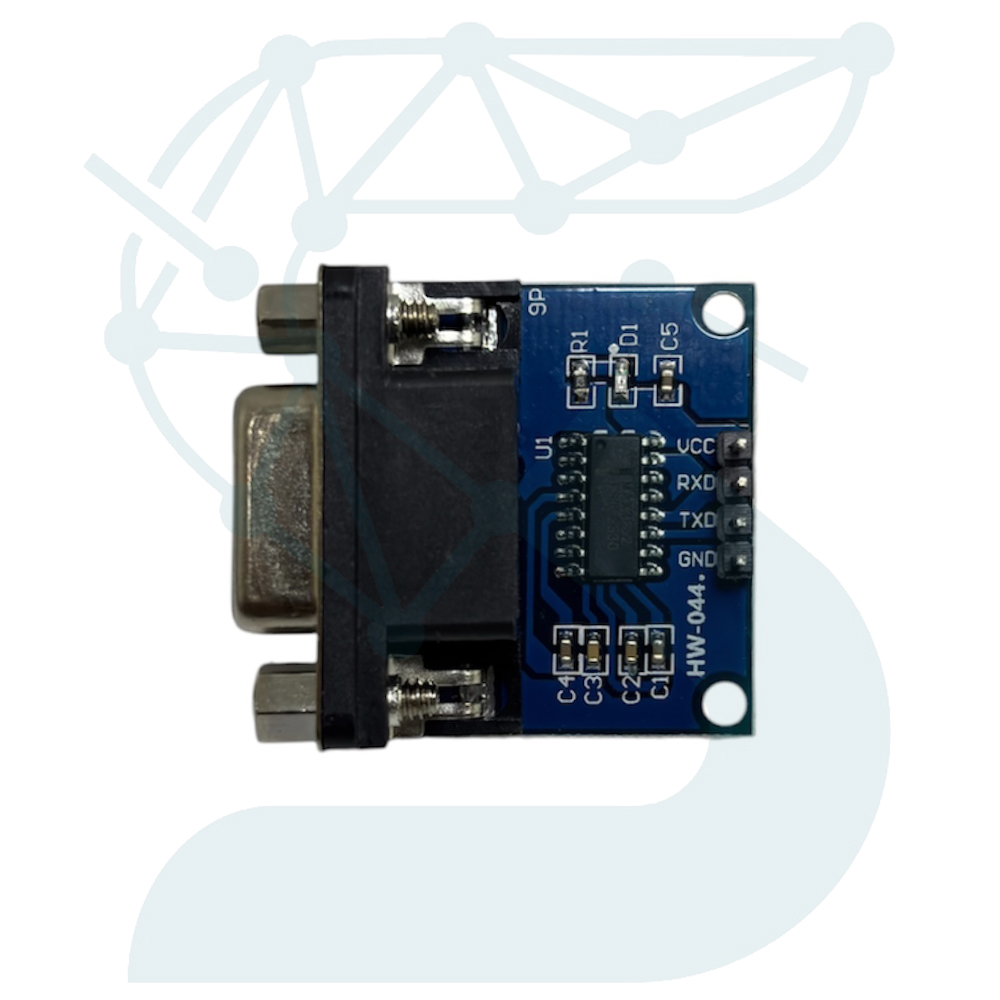

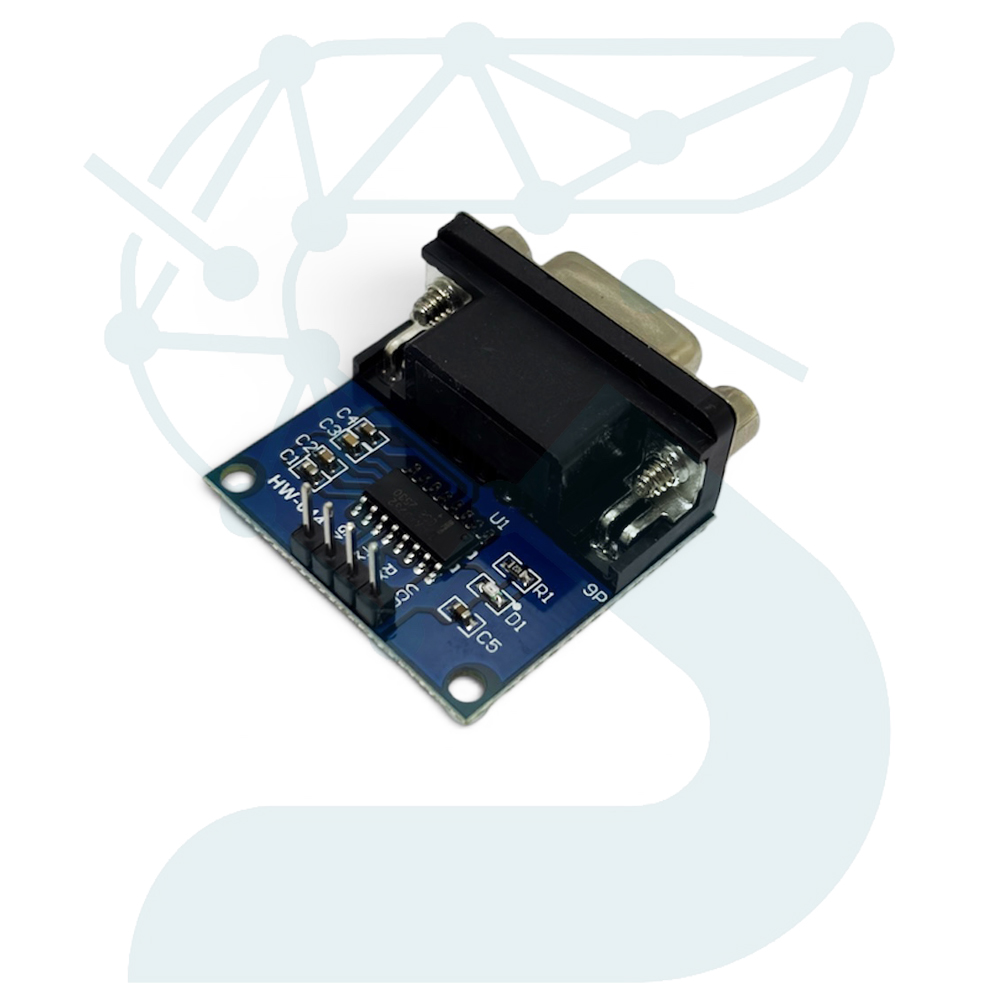

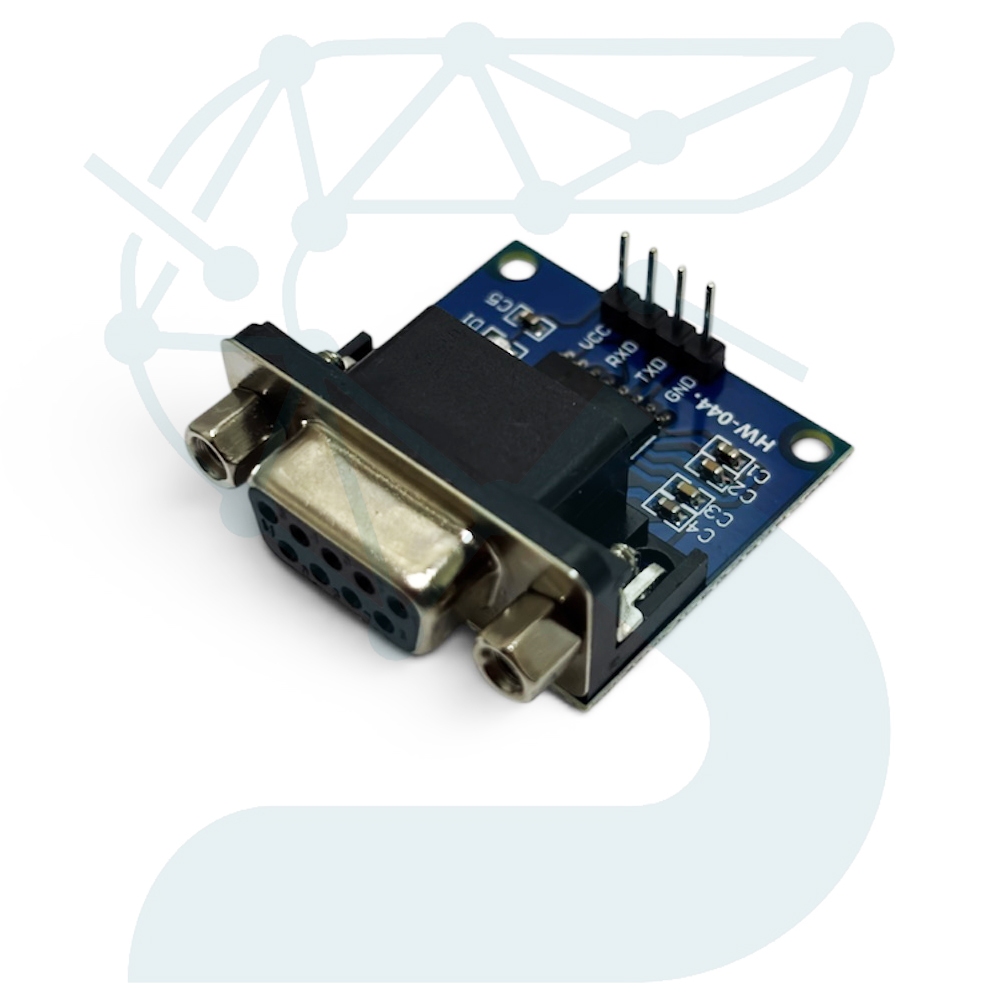

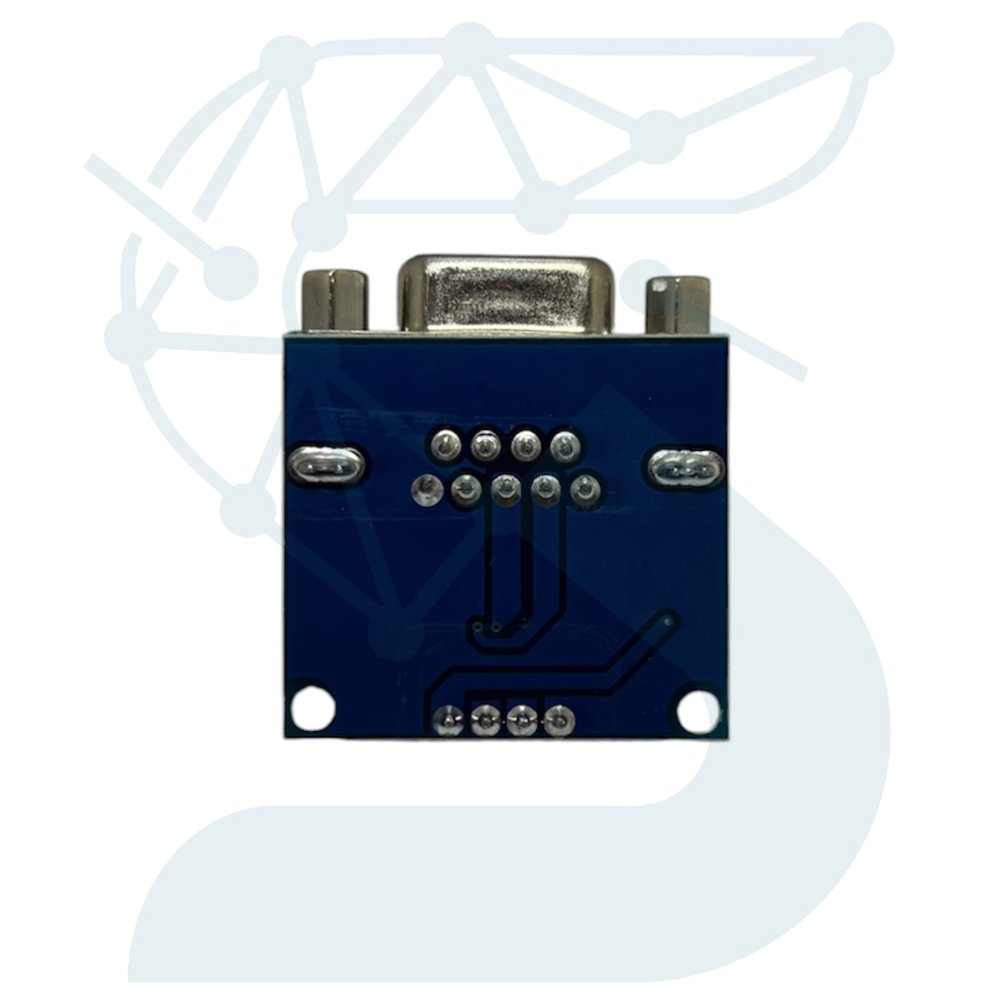

مبدل سریال RS232 به TTL با تراشه MAX3232 یک ماژول کاربردی و پرفروش برای تبدیل سطوح ولتاژ استاندارد RS232 به سطح منطقی TTL است. این ماژول برای برقراری ارتباط بین کامپیوترها، تجهیزات صنعتی و دستگاههای دارای پورت سریال با میکروکنترلرها و بردهای توسعهای مانند Arduino، AVR، ARM و STM32 انتخابی مناسب و قابل اعتماد به شمار میآید.
این ماژول با بهرهگیری از تراشه MAX3232، امکان اتصال مستقیم به پورت سریال DB9 را فراهم میکند و سیگنالهای سریال با ولتاژ بالاتر را به سطوح مناسب برای UART میکروکنترلر تبدیل میکند. به همین دلیل، در پروژههای آموزشی، تعمیرات الکترونیکی، پروگرام کردن میکروکنترلرها و ارتباط با تجهیزات قدیمی یا صنعتی، کاربرد بسیار گستردهای دارد.
اگر در پروژه خود به یک ارتباط سریال پایدار و ساده نیاز دارید، این مبدل میتواند بدون نیاز به طراحی مدار جانبی پیچیده، راهاندازی سریع و مطمئنی را در اختیار شما قرار دهد. همچنین پشتیبانی از ولتاژ کاری 3 تا 5 ولت باعث شده این ماژول با طیف وسیعی از بردها و سیستمهای منطقی سازگار باشد.
| ویژگی | مقدار / توضیح |
|---|---|
| نوع ماژول | مبدل سریال RS232 به TTL |
| تراشه اصلی | MAX3232 |
| ولتاژ کاری | 3 تا 5 ولت DC |
| سطح منطقی خروجی | TTL |
| کانکتور سمت RS232 | DB9 |
| پینها | GND، RXD، TXD، VCC، +5V |
| فاصله پینها | 2.54 میلیمتر |
| ابعاد برد | 35 × 32 میلیمتر |
| سازگاری | Arduino، AVR، ARM، STM32، NXP، Renesas، STC |
| کاربری اصلی | تبدیل RS232 به TTL برای ارتباط سریال و پروگرام |
این ماژول از یک سمت به پورت سریال RS232 متصل میشود و از سمت دیگر، سیگنالهای TTL UART را در اختیار میکروکنترلر یا برد توسعه قرار میدهد. کافی است کانکتور DB9 را به دستگاه دارای خروجی سریال متصل کرده و از طریق پایههای TXD و RXD ارتباط را با برد مقصد برقرار کنید.
در هنگام اتصال باید دقت شود که پایه TX ماژول به RX میکروکنترلر و پایه RX ماژول به TX میکروکنترلر متصل شود. همچنین تغذیه ماژول با توجه به طراحی سیستم میتواند در بازه 3V تا 5V تامین شود که این موضوع انعطاف خوبی برای استفاده در پروژههای مختلف فراهم میکند.
