ولتاژ کاری: DC 12V-30V (با نیاز به جریان بیشتر از 100mA)
فرکانس پذیرش سیگنال : 1KHz-3KHz
محدوده تبدیل: تبدیل 0%-100% PWM به ولتاژ 0-10V
دقت مجاز: 5%
مقایسه
افزودن به علاقهمندی
سوالی داری؟
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
۲۴۶,۷۵۰تومان
موجود در انبار
توضیحات

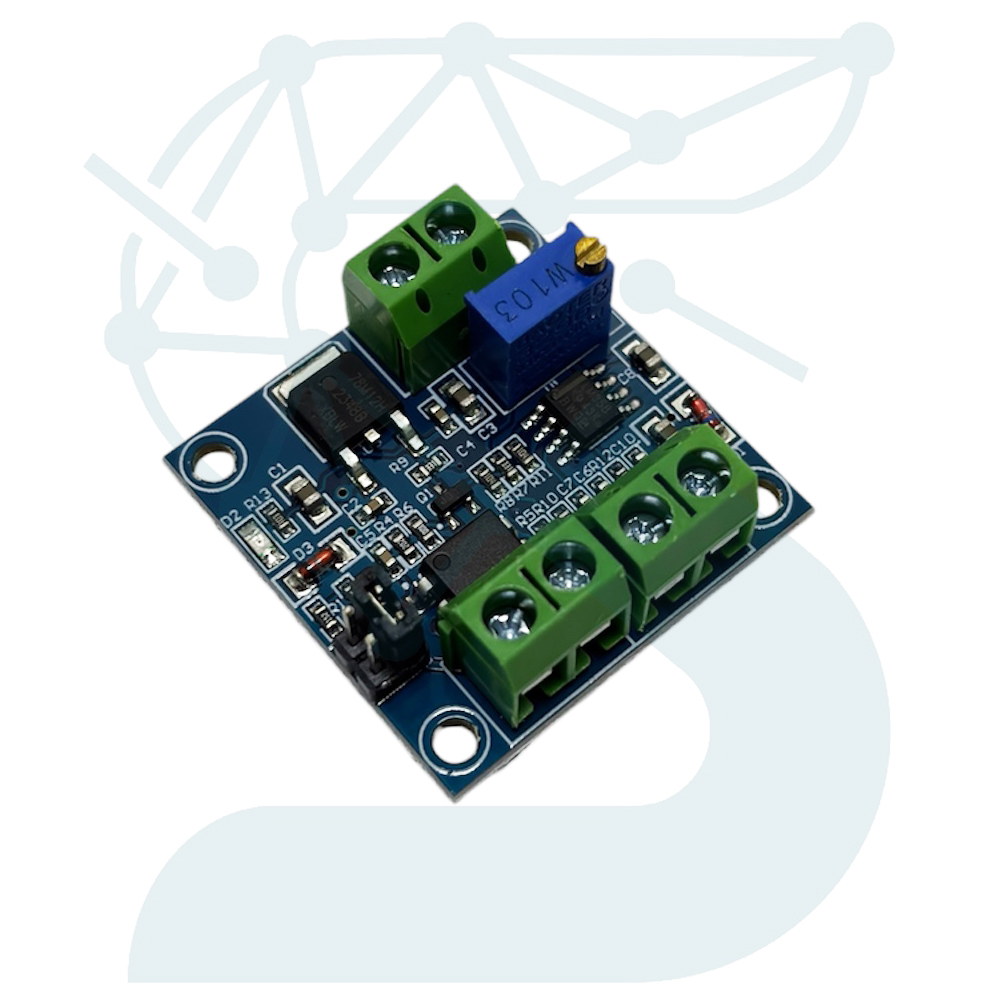

ماژول مبدل PWM به ولتاژ 0-10 ولت، یک مبدل سیگنال دیجیتال به آنالوگ است که برای تبدیل دقیق دیوتیسایکل (Duty Cycle) سیگنال PWM به سطح ولتاژ خطی آنالوگ طراحی شده است. این ماژول با بهرهگیری از تکنولوژی تراشههای تعبیهشده، انتخابی ایدهآل برای کاربردهای صنعتی نظیر کنترل سرعت درایوها، سیستمهای اتوماسیون PLC و بردهای کنترلر صنعتی است که نیاز به ورودی آنالوگ 0 تا 10 ولت دارند.
با استفاده از این مبدل، میتوانید خروجی PWM میکروکنترلرها یا بردهای کنترلر (مانند MACH3) را به ولتاژ کنترلی استاندارد تبدیل کنید. طراحی جمعوجور، پتانسیومتر داخلی برای کالیبراسیون دقیق و امکان انتخاب سطح ولتاژ ورودی (5 ولت یا 24 ولت) از طریق جامپر، این ماژول را به ابزاری منعطف برای پروژههای اتوماسیون تبدیل کرده است.
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ تغذیه (VCC) | 12 تا 30 ولت DC |
| جریان مورد نیاز | حداقل 100 میلیآمپر |
| محدوده فرکانس ورودی | 1KHz تا 3KHz |
| سطح سیگنال ورودی | قابل انتخاب (4.5-10V یا 12-24V) |
| محدوده خروجی | 0 تا 10 ولت DC |
| خطای مجاز | 5 درصد |
| روش تنظیم | پتانسیومتر (Fine-tuned) |
| تنظیم سطح ورودی | از طریق جامپر (Short Cap) |
| ابعاد | طراحی کامپکت (صنعتی) |
| کاربری اصلی | رابط PLC و بردهای کنترل صنعتی |
این ماژول از طریق پورتهای ورودی تغذیه (VCC/GND) راهاندازی میشود. پیش از استفاده، بر اساس سطح ولتاژ سیگنال PWM خود (سیگنال 5 ولت برای میکروکنترلرها یا 24 ولت برای PLC)، جامپر مربوطه روی برد را تنظیم کنید.
نکات مهم کالیبراسیون:
اتصالات سختافزاری:
