• طراحی دایرهای فشرده مناسب پکهای با فضای محدود
• مناسب برای باتریهای لیتیوم-یونی و لیتیومپلیمر 2 سل (2S)
• پشتیبانی از جریان کاری تا 5 آمپر
• حفاظت در برابر اتصال کوتاه، جریان بیش از حد و ولتاژ نامناسب
• دارای مدار بالانسر داخلی برای برابرسازی ولتاژ سلها
• استفاده از MOSFET و IC مدیریت باتری با چیدمان بهینه روی برد
• نصب ساده با ترمینالهای مشخص P+ / P- / B+ / B-
مقایسه
افزودن به علاقهمندی
سوالی داری؟
پیش از خرید، بچه های ما آمادهاند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه میشوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاهترین زمان ممکن آماده و به مقصد ارسال میشود.
۱۰۹,۷۲۵تومان
موجود در انبار
توضیحات
ماژول کنترل شارژ و بالانسر 2 سل 5 آمپر (Round Type BMS)
این ماژول یک برد مدیریت باتری دو سل لیتیومی (2S BMS) است که در قالب یک طراحی گرد و فشرده ساخته شده و برای پروژههایی که محدودیت فضا دارند، گزینهای بسیار کاربردی محسوب میشود. فرم دایرهای این برد باعث میشود بتوان آن را در پکهای باتری کوچک، پاورماژولهای سفارشی، تجهیزات قابل حمل و پروژههای پوشیدنی جایگذاری کرد، بدون اینکه نظم مکانیکی مجموعه بههم بخورد.
عملکرد اصلی این BMS شامل حفاظت از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان غیرمجاز و اتصال کوتاه است. همچنین یک بیالانس داخلی روی برد قرار گرفته که وظیفه آن برابر کردن ولتاژ دو سل است تا باتریها در طول زمان دچار اختلاف ظرفیت و استهلاک نامتقارن نشوند.

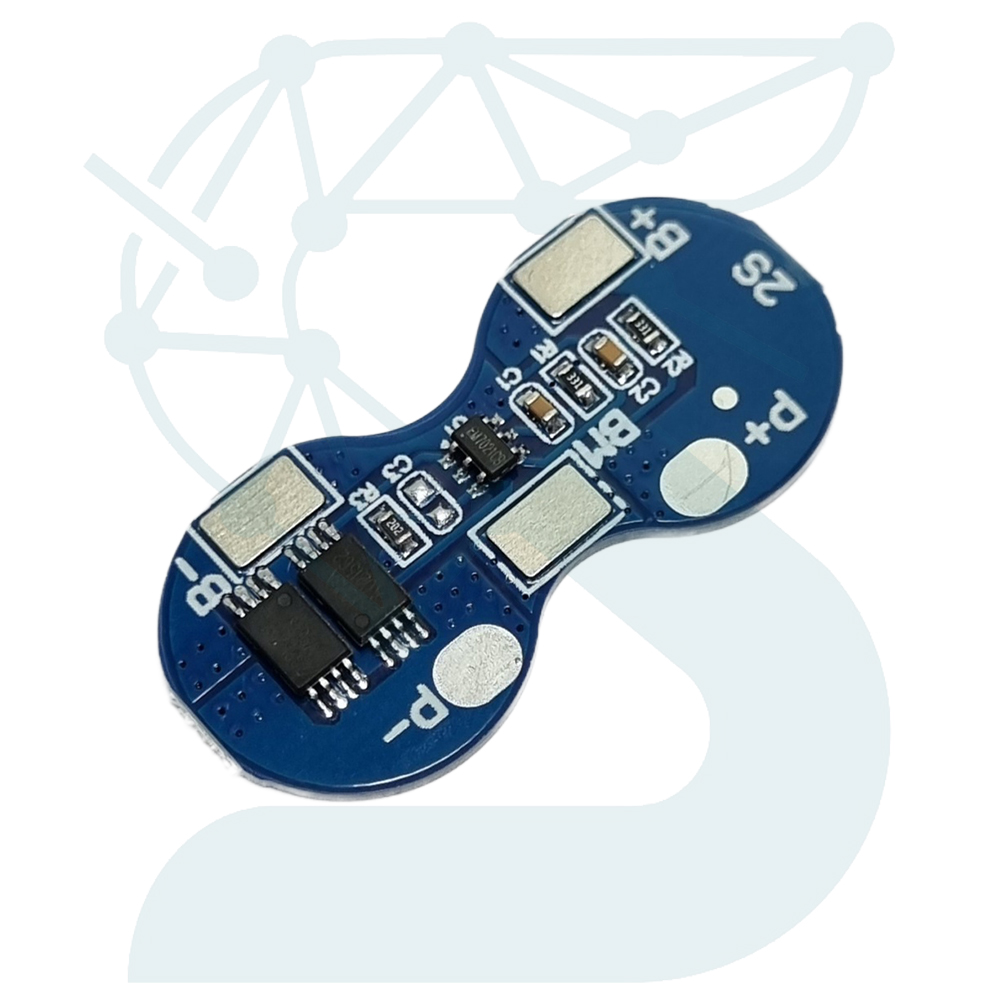

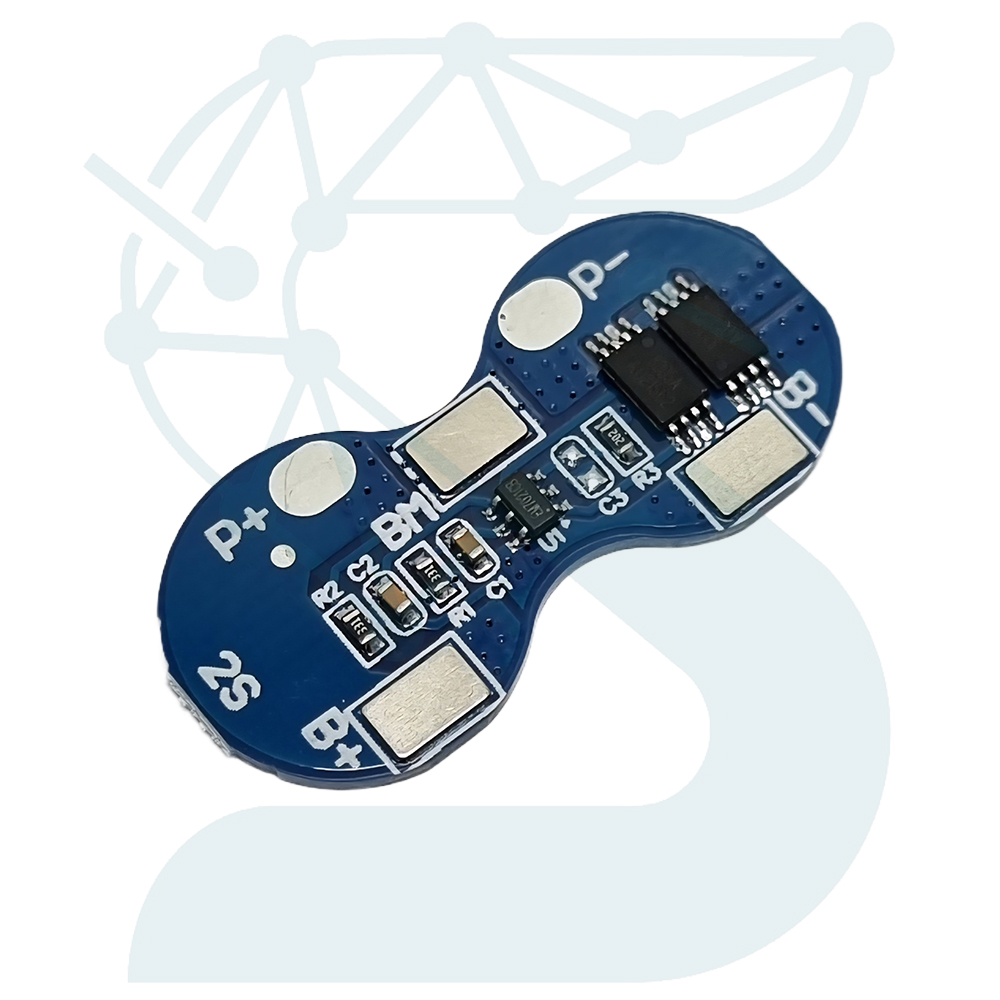

بر روی برد قطعاتی مثل مقاومتهای بیالانس، ماسفتهای قدرت، و یک IC مدیریت باتری دیده میشود که نشان میدهد مدار بهصورت کاملاً مجتمع و بهینه طراحی شده است. نقاط اتصال نیز با برچسبهای P+ / P- / B+ / B- مشخص شدهاند تا نصب سریع و بدون خطا انجام شود.
این ماژول برای باتریهای لیتیوم-یونی و لیتیومپلیمر دو سل (7.4V اسمی) طراحی شده و تحمل جریان کاری تا 5 آمپر دارد، که آن را برای کاربردهای کمتا-متوسطمصرف مانند پاوربانکهای سفارشی، رباتهای کوچک، ماژولهای قابلحمل، دستگاههای نورپردازی و ابزارهای IoT مناسب میکند.
جدول مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع باتری پشتیبانیشده | لیتیوم‑یون / لیتیومپلیمر 2 سل (2S) |
| تعداد سلها | 2 سل (نامی 7.4V) |
| جریان کاری (Continuous) | تا 5 آمپر |
| نوع بالانسر | بالانس فعال روی هر سل |
| حفاظتها | شارژ بیشازحد، تخلیه بیشازحد، جریان اضافه، اتصال کوتاه |
| ولتاژ حفاظت شارژ | محدوده رایج 4.2V برای هر سل (توافق با استاندارد سلهای 2S) |
| ولتاژ قطع تخلیه | حدود 2.5–3V برای هر سل |
| اتصالات روی برد | P+ ،P- ،B+ ،B- |
| فرم فاکتور | گرد (Round PCB) |
| تکنولوژی قطعات | MOSFET قدرت + IC مدیریت باتری |
| ابعاد تقریبی | مشابه سایز «دو سل گرد» (مطابق تصویر) |
| کاربرد | گجتهای قابل حمل، رباتیک سبک، پک باتری فشرده |
