ماژول کنترل شارژ و بالانسر 4 سل 10 آمپر

ماژول مدیریت و حفاظت باتری لیتیوم یون 4 سل با جریان 10 آمپر (BMS 4S 10A)

 معرفی ماژول:

ماژول مدیریت و حفاظت باتری لیتیوم یون 4 سل با جریان 10 آمپر (BMS 4S 10A)، یک راهکار کم‌حجم و موثر برای افزایش ایمنی، عمر و عملکرد پک‌های باتری 4 سری (4S) بر پایه سلول‌های لیتیوم یون یا لیتیوم پلیمر است. این ماژول به‌طور ویژه برای پک‌هایی با ابعاد محدود، مانند پک باتری‌های شارژی ابزارآلات، تجهیزات پزشکی پرتابل، اسکوتر Hoverboard، و پروژه‌های DIY با سلول‌های 18650 یا 26650 طراحی شده است.

طراحی کشیده و باریک برد، آن را برای قرارگیری در پک‌های استوانه‌ای یا کانفیگ‌های خاص باتری بسیار مناسب کرده است. قطعات

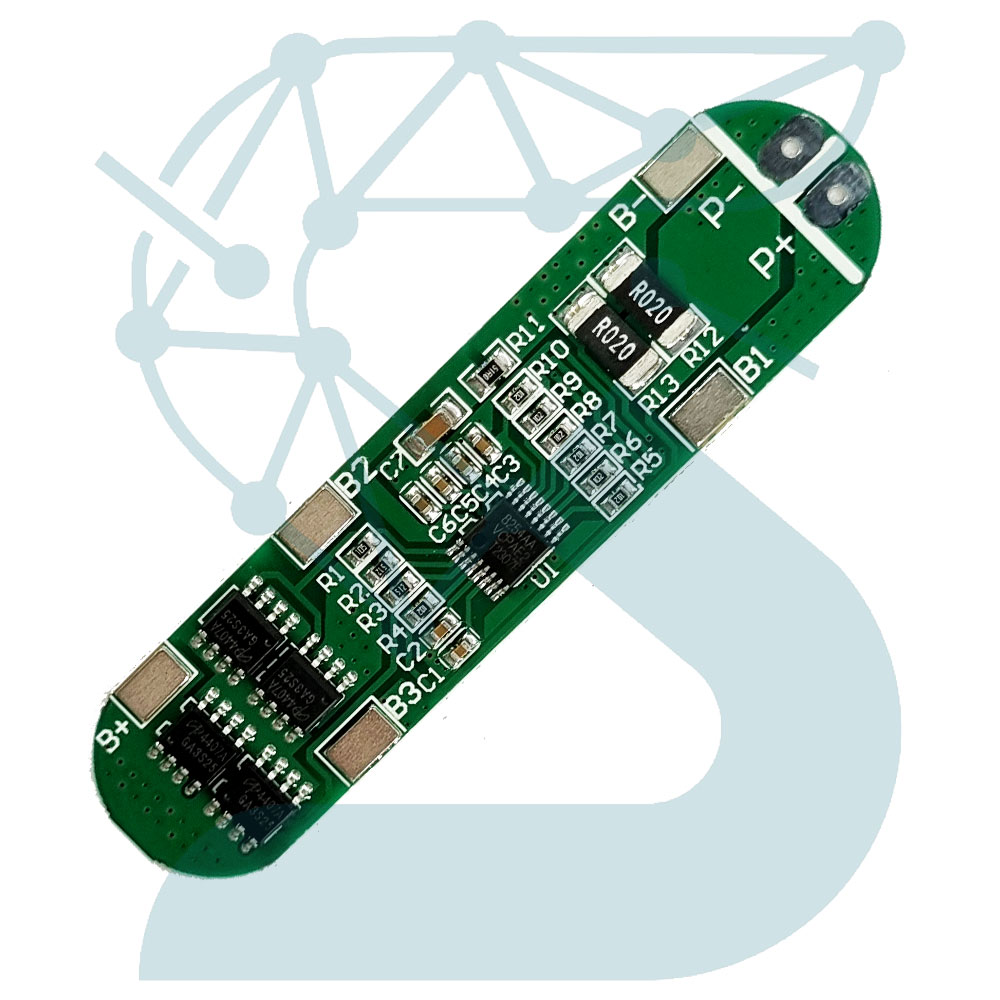

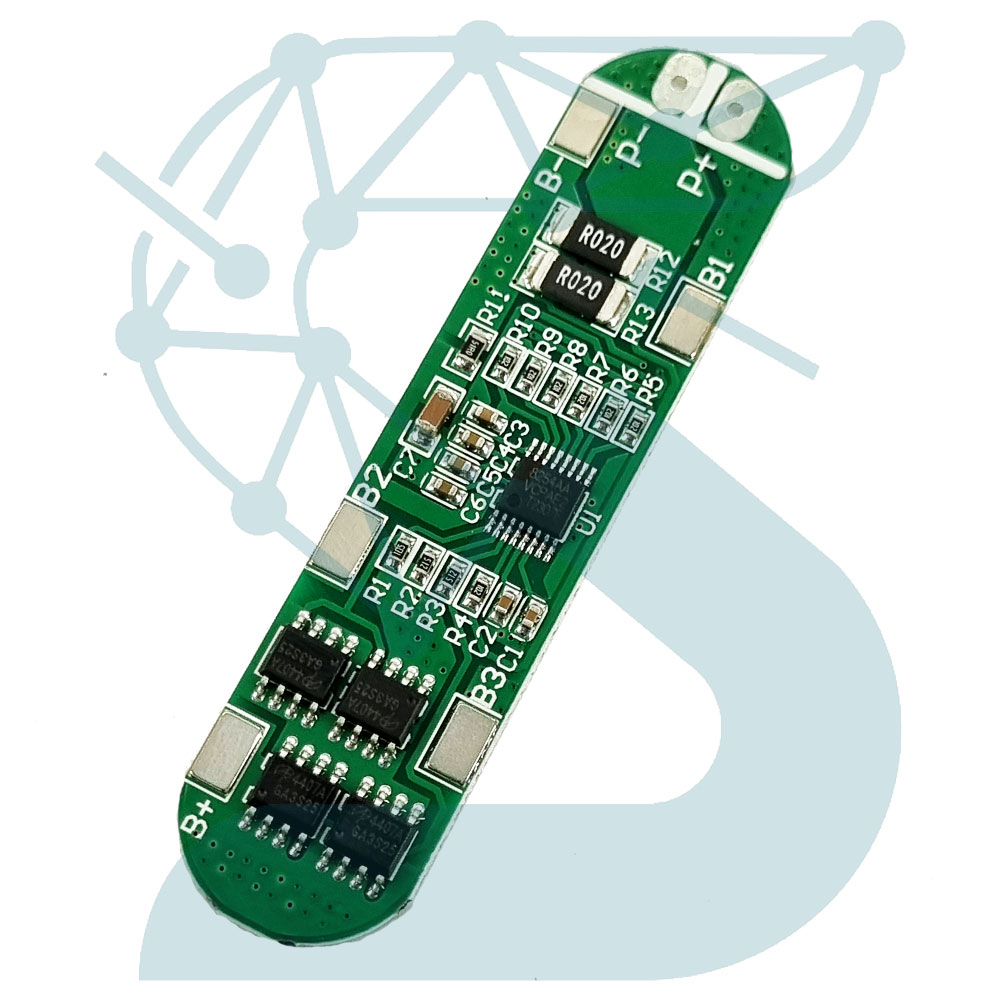

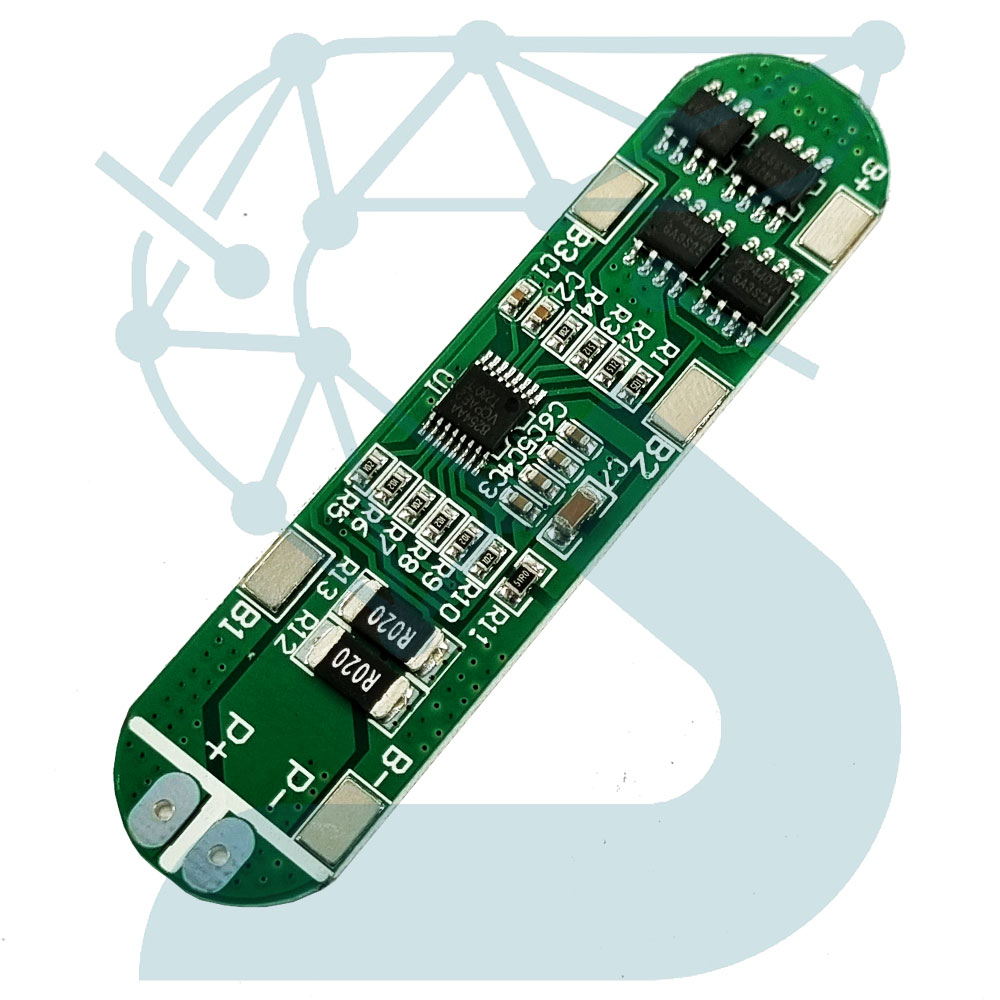

 (SMD)، شنت جریان R020 و استفاده از ماسفت‌های قدرت، امکان کنترل دقیق جریان و محافظت مطمئن را فراهم می‌کند.

وظایف و کارکردهای ماژول

• حفاظت اضافه ولتاژ (Overcharge Protection): با رسیدن ولتاژ هر سلول به 4.25V، مدار شارژ به طور خودکار قطع می‌شود تا مانع آسیب دیدن سلول شود.
• حفاظت افت ولتاژ (Overdischarge Protection): هنگامی که ولتاژ هر سلول تا محدوده 2.7–2.8V کاهش یابد، دشارژ پک متوقف می‌شود تا از افت ظرفیت و تخریب سل جلوگیری گردد.
• حفاظت جریان بالا (Overcurrent Protection): در صورت عبور جریان بیش از 10A (مصرف)، اجزای حفاظتی سریعاً مسیر خروجی را قطع می‌کنند.
• حفاظت اتصال کوتاه (Short Circuit Protection): در صورت شورت شدن خروجی، مدار در کسری از ثانیه قطع می‌شود تا ایمنی سلول‌ها تضمین شود.
• توانایی بالانس داخلی: ماژول دارای حفاظت و بالانس سلولی نیست، اما جریان مصرف پایین و قطع و وصل دقیق روی ولتاژ هر سل، سلامت سلول‌ها را افزایش می‌دهد.

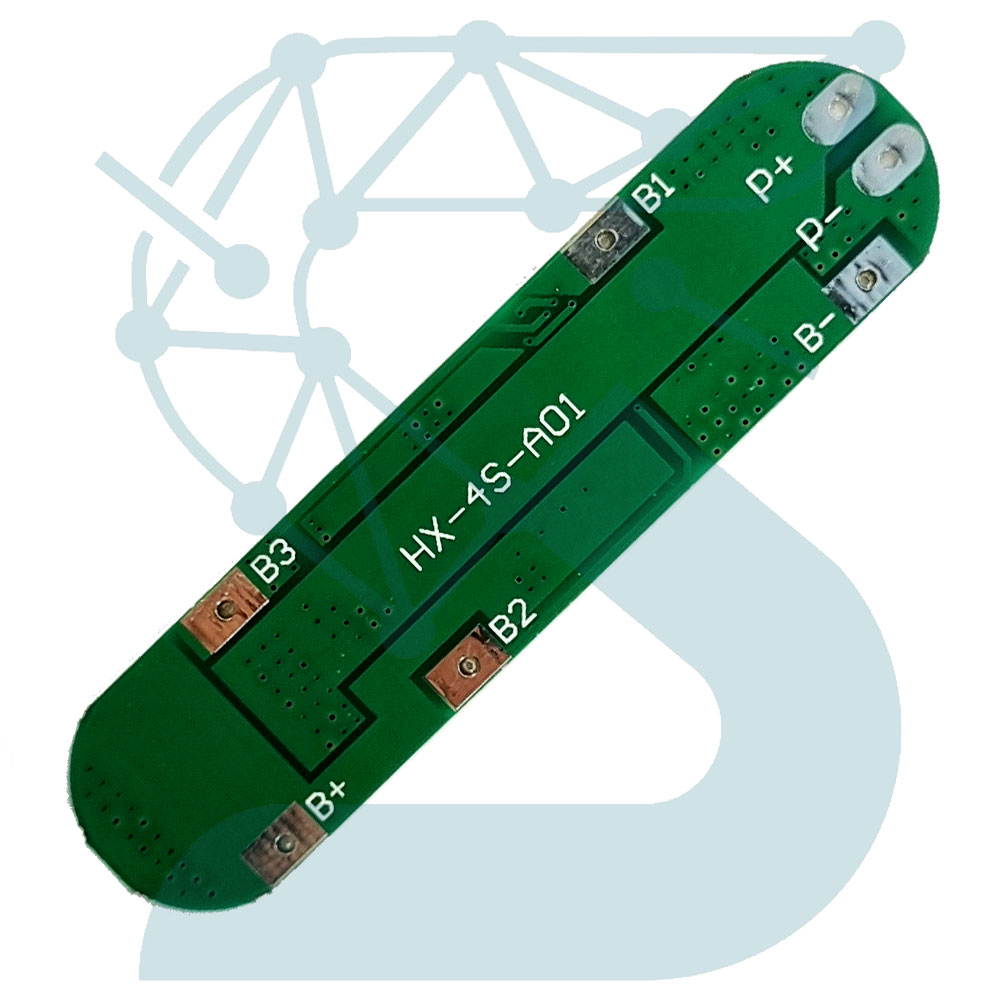

• نصب آسان: پایه‌ها (B+, B-, B1, B2, B3, P+, P-) روی برد به سادگی قابل لحیم‌کاری هستند و نام‌گذاری واضح، مسیر صحیح اتصال را تضمین می‌کند.

جدول کامل مشخصات فنی ماژول BMS 4S 10A

راهنمای نصب و نکات اجرایی

• ترتیب صحیح اتصال: ابتدا اتصال سیم B- (منفی پک)، سپس B1، B2، B3، و پس از آن B+ (مثبت پک) برقرار شود. پس از اطمینان از صحت اتصال، سیم‌های خروجی P+ و P- را به شارژر یا مصرف‌کننده متصل کنید.
• سایز سیم: جهت اطمینان از عدم افت ولتاژ، برای مصرف‌های تا 10 آمپر، کابل حداقل 20AWG برای خروجی P+/P- پیشنهاد می‌شود.
• تست اولیه: پیش از استفاده عملیاتی، ولتاژ سلول‌ها و صحت اتصال را با مولتی‌متر چک کنید.
• محیط خشک و بدون رطوبت: برد را دور از رطوبت یا گردوغبار نصب کنید تا از آسیب احتمالی قطعات SMD جلوگیری شود.
• تعویض سلول: هنگام تعویض سلول یا سرویس پک، ابتدا شارژ یا دشارژ کامل انجام داده و سپس برد BMS از پک جدا یا به آن متصل گردد.
• عدم استفاده با سلول‌های متفاوت: تمامی سلول‌ها باید از یک برند، ظرفیت و سلامت مشابه باشند.

این ماژول انتخابی تخصصی برای پروژه‌های پرتابل یا پک‌های باریک و کوچک با نیاز مصرف تا 10 آمپر است که هم ایمنی را افزایش و هم عمر سلول‌ها را حفظ می‌کند. اگر نیاز به جزییات بیشتر یا محتوا برای محصولات مشابه دارید، با من در میان بگذارید.
