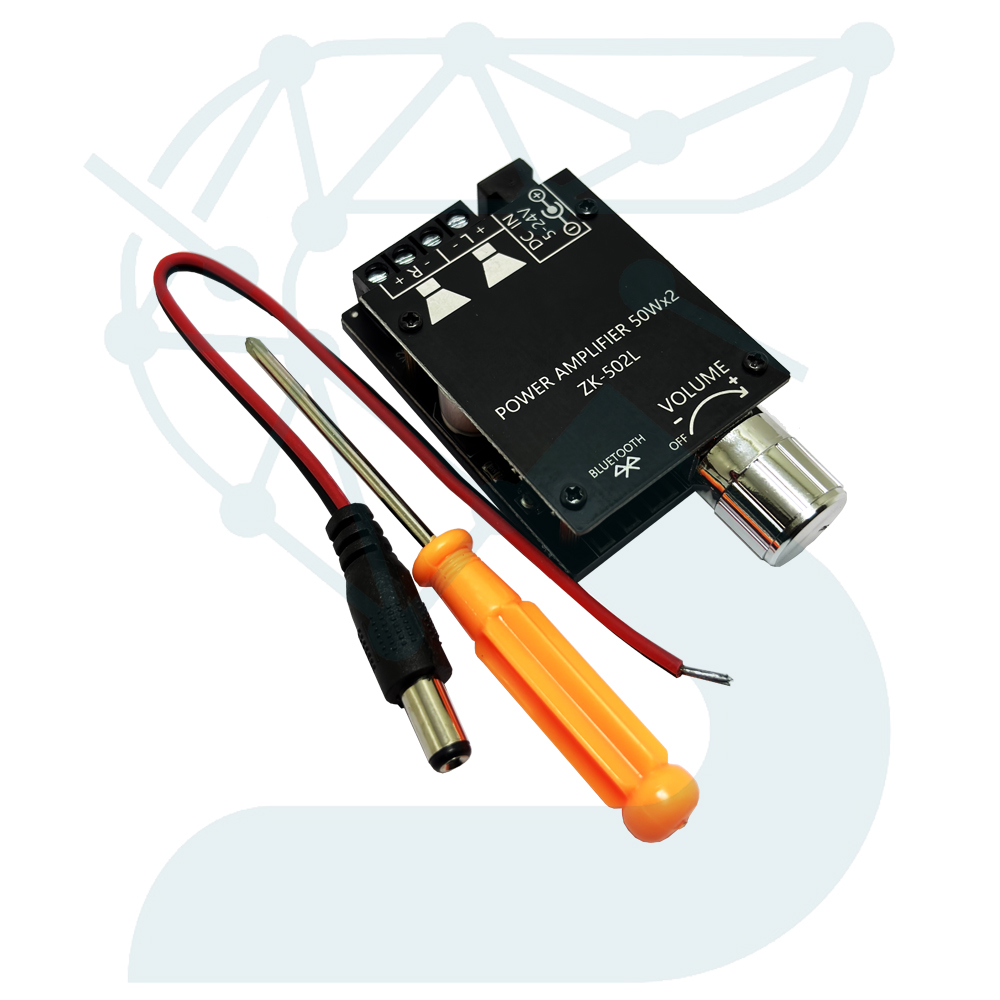

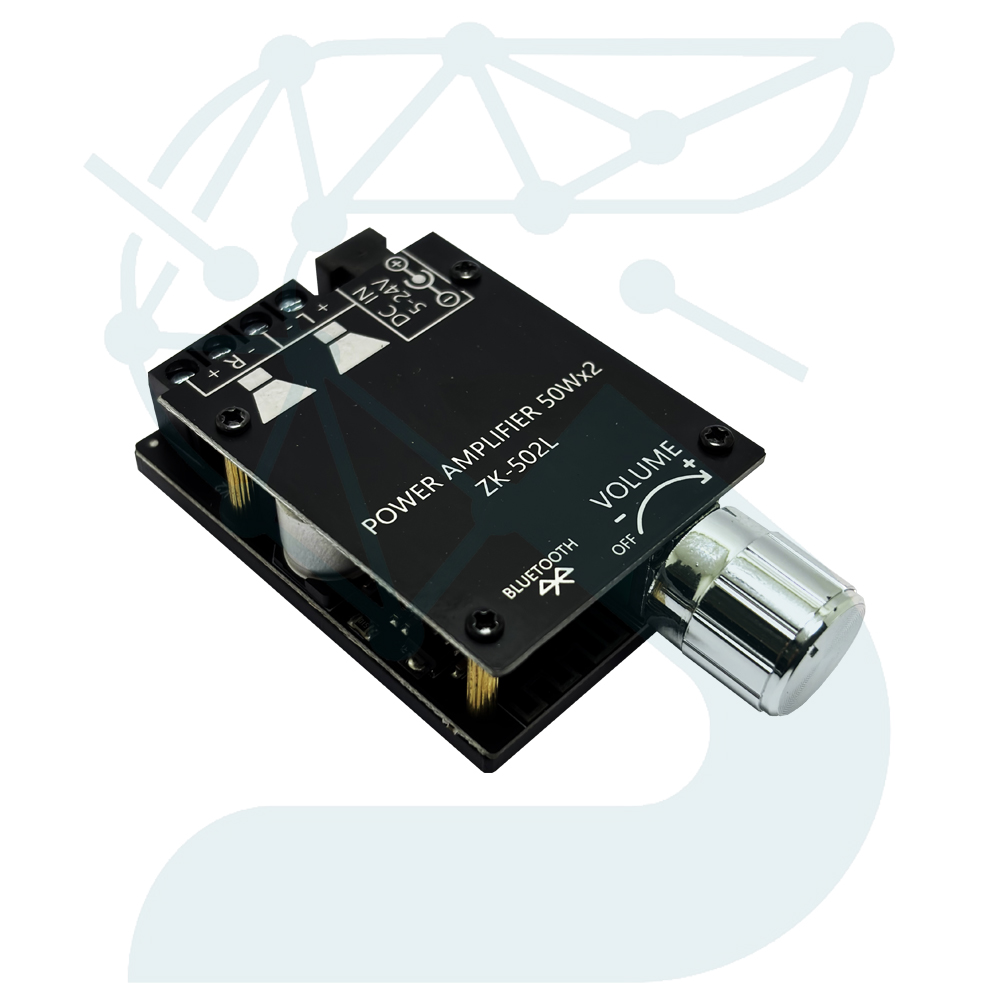

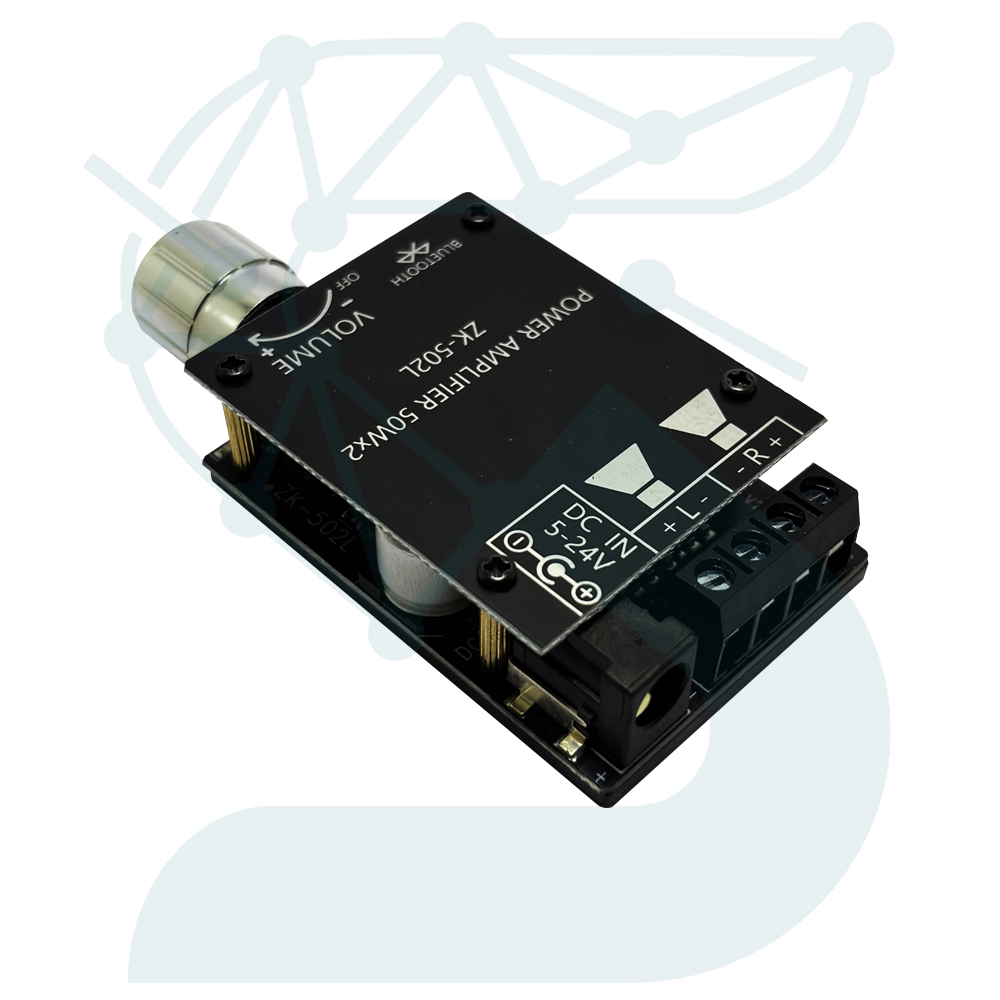

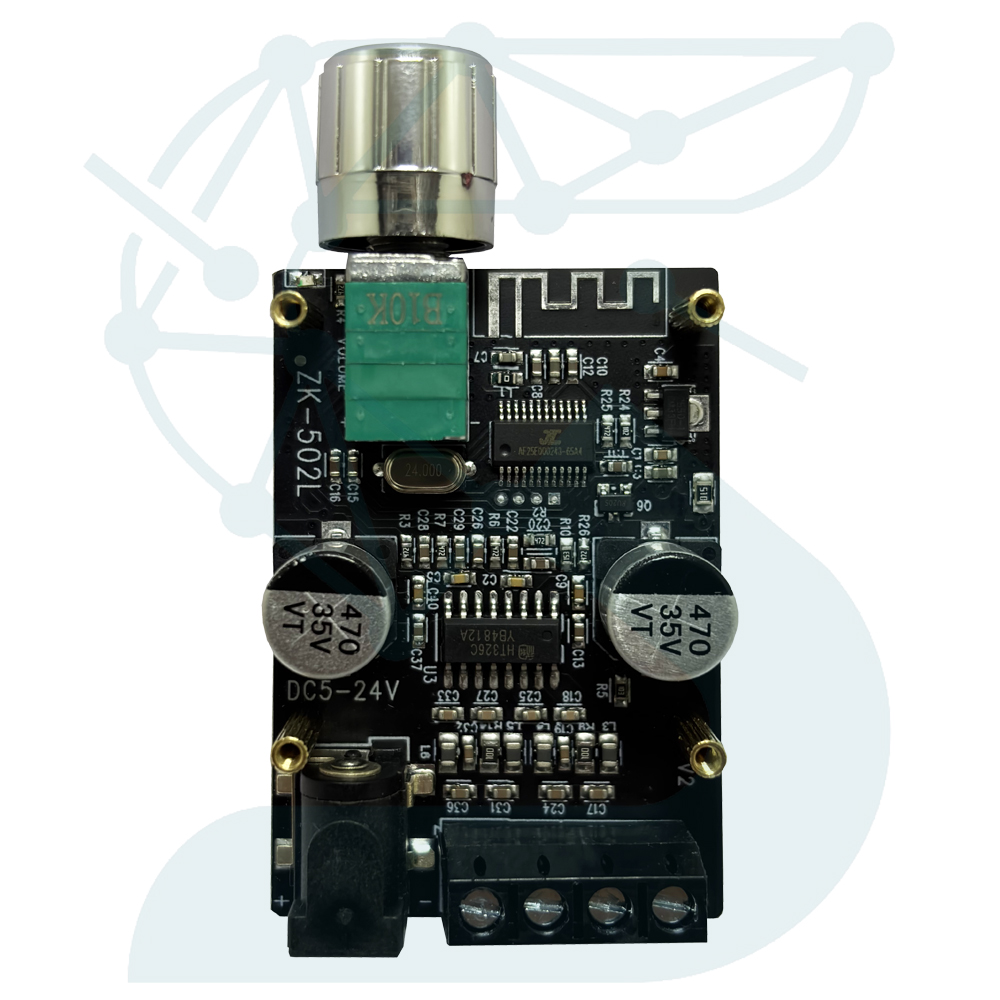

ماژول آمپلی‌فایر بلوتوثی استریو ZK‑502L (دو کانال 50W×2)

ماژول ZK‑502L یک آمپلی‌فایر بلوتوثی دوکاناله (استریو 2CH) و کم‌حجم برای ساخت انواع اسپیکر رومیزی، پرتابل و پروژه‌های صوتی است. این برد با ورودی بلوتوث و خروجی مستقیم برای اسپیکر پسیو (Passive Speaker) طراحی شده و با توجه به بازه وسیع ولتاژ کاری DC 5 تا 24 ولت (تغذیه توصیه شده 12V 3A)، انعطاف بالایی برای استفاده با آداپتور یا پک باتری لیتیومی دارد.

این ماژول از فرمت‌های رایج صوتی مانند MP3 / WAV / FLAC پشتیبانی می‌کند و به کمک ولوم روی برد می‌توانید کنترل صدا را سریع و بدون نیاز به مدار جانبی انجام دهید. اگر به دنبال یک برد آمپلی‌فایر آماده و مقرون‌به‌صرفه برای ارتقای سیستم صوتی یا ساخت اسپیکر بلوتوثی هستید، ZK‑502L یکی از گزینه‌های پرفروش و کاربردی بازار محسوب می‌شود.

اتصال بلوتوث پایدار و راه‌اندازی سریع

پس از روشن کردن تغذیه، نشانگر آبی فعال می‌شود و ماژول وارد حالت Pairing خواهد شد. کافی است در موبایل، دستگاه ZK‑502L را پیدا کرده و متصل شوید تا پخش موسیقی شروع شود. این سادگی در راه‌اندازی، برای پروژه‌های خانگی و آموزشی یک مزیت مهم است.

توان خروجی واقعی؛ وابسته به ولتاژ و امپدانس

توان خروجی این برد به ولتاژ تغذیه و امپدانس اسپیکر (4Ω یا 8Ω) وابسته است؛ هرچه ولتاژ و جریان منبع تغذیه بالاتر و مناسب‌تر باشد، خروجی قوی‌تر و صدای شفاف‌تری خواهید داشت. برای جلوگیری از دیستروشن پیشنهاد می‌شود از آداپتور 12 تا 15 ولت با جریان حداقل 2 آمپر استفاده کنید.

نمونه عملکرد اعلام‌شده:

• 12V + 4Ω → حدود 20W+20W
• 19V + 4Ω → حدود 45W+45W
• 24V + 4Ω → حدود 55W+55W

مدارهای حفاظتی کامل برای استفاده ایمن

ZK‑502L به مجموعه حفاظت‌های کاربردی مجهز است؛ از جمله افت ولتاژ، دمای بالا و اتصال کوتاه. این محافظت‌ها باعث می‌شوند برد در استفاده طولانی‌مدت پایدارتر باشد و ریسک آسیب دیدن ماژول و منبع تغذیه کاهش پیدا کند (با این حال رعایت قطبیت و تهویه مناسب همیشه توصیه می‌شود).

جدول مشخصات اصلی ماژول ZK‑502L
