ماژول تغذیه برد بردی

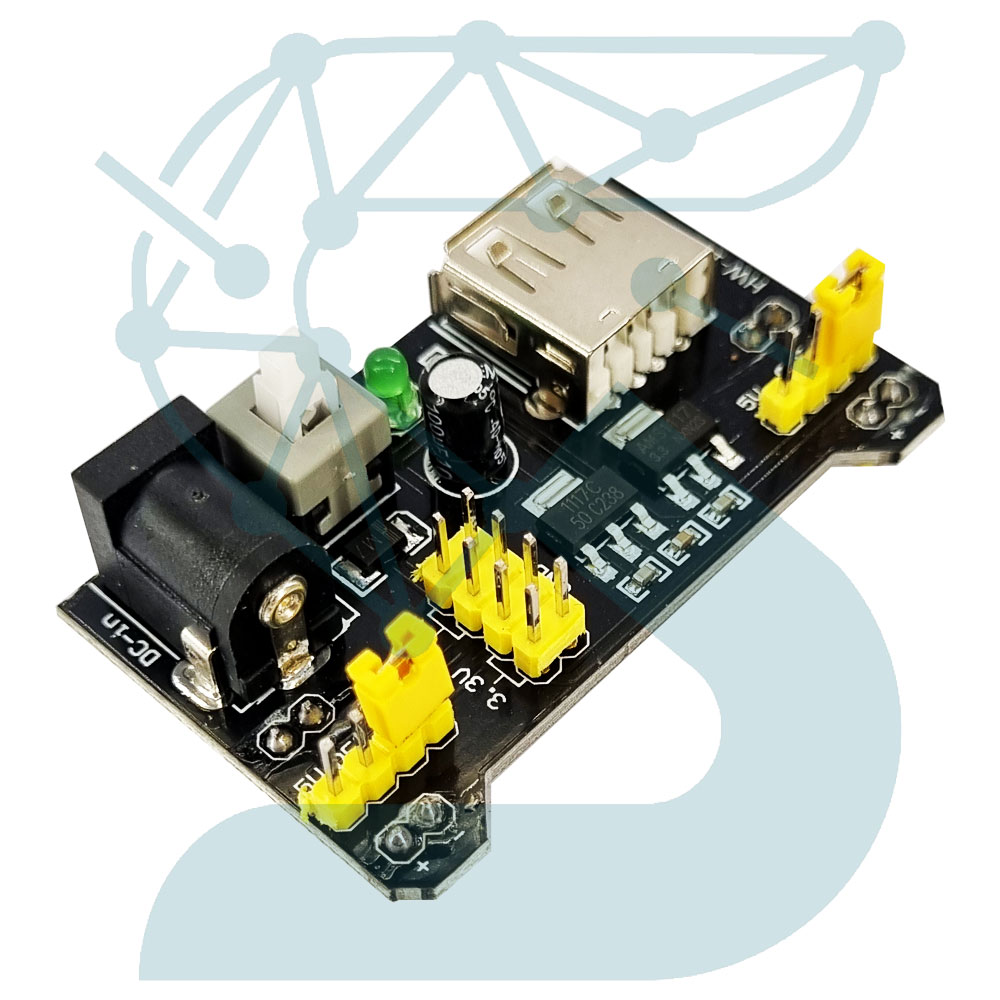

معرفی تخصصی ماژول تغذیه برد بوردی (Breadboard Power Module)

تعریف و کاربرد

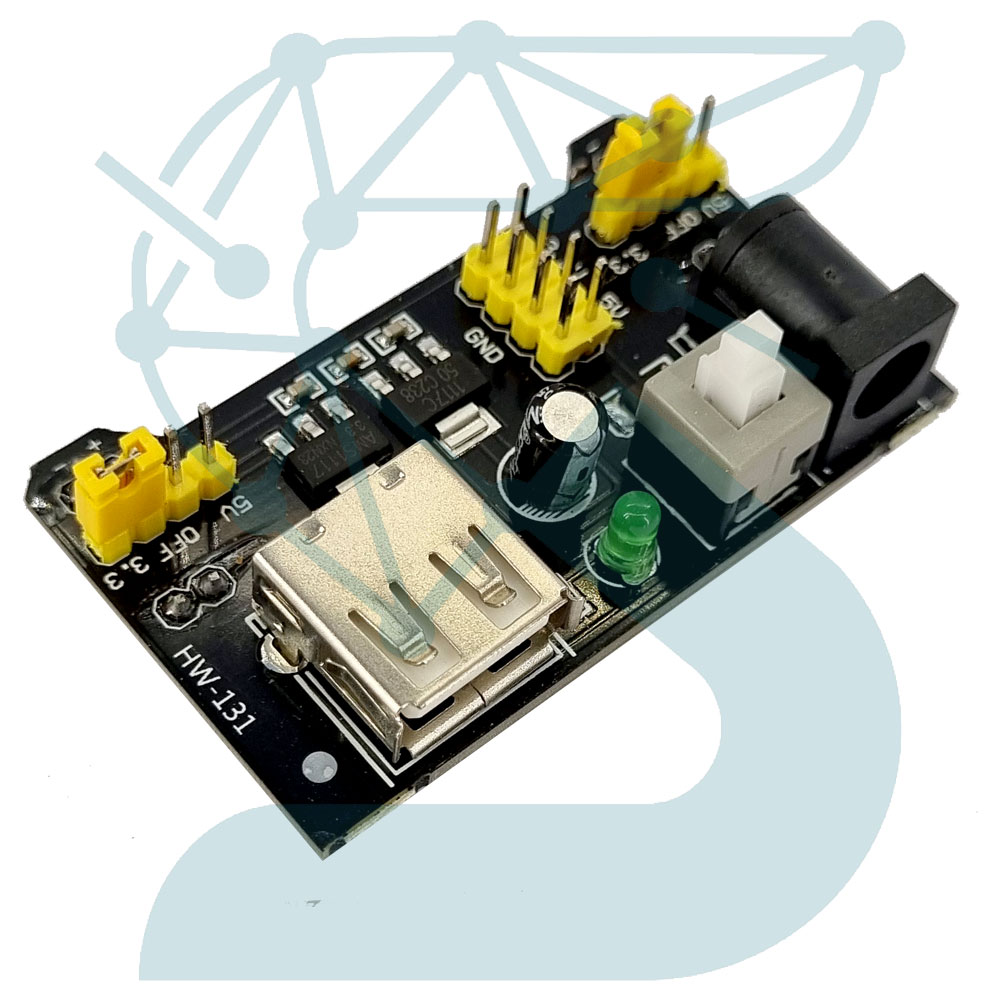

ماژول تغذیه برد بوردی (Breadboard Power Supply Module) یک ماژول بسیار پرکاربرد در پروژه‌های الکترونیکی مبتنی بر بردبورد است. این برد کوچک، منبع ولتاژ مورد نیاز را به‌سادگی از طریق آداپتور DC یا پورت USB به خطوط برق برد بورد منتقل می‌کند و امکان انتخاب ولتاژ 3.3 یا 5 ولت برای هر ریل به‌صورت مستقل را فراهم می‌سازد. این ماژول به ویژه برای تست سریع مدارات، آموزش، پروژه‌های DIY و راه‌اندازی انواع ماژول‌ها و میکروکنترلرها ایده‌آل است.

ویژگی‌ها و مزایا

• قابلیت انتخاب ولتاژ هر ریل: امکان تنظیم ولتاژ 3.3V یا 5V به کمک جامپر برای هر سمت برد بورد به صورت جداگانه
• مناسب برای بردبوردهای استاندارد 400 و 830 خانه
• ورودی تغذیه: پشتیبانی از آداپتور DC جک (7 تا 12 ولت) و USB استاندارد
• خروجی USB: یک پورت USB با ولتاژ 5V، مناسب برای تغذیه برد آردوینو، ESP و سایر تجهیزات
• سیستم ایمنی: رگولاتور ولتاژ با محافظ حرارتی و محدودکننده جریان (معمولاً AMS1117 روی برد)
• نشانگر LED فعال بودن تغذیه
• نصب آسان بر روی بردبورد؛ اتصال بدون نیاز به سیم‌کشی اضافی
• ابعاد فشرده و مناسب محیط‌های آموزشی یا حرفه‌ای

جدول پارامترهای فنی ماژول تغذیه برد بوردی

توضیح عملکرد و نکات نصب

• اتصال ورودی: می‌توانید از آداپتور 7 تا 12 ولت با سوکت DC 2.1mm یا کابل USB (5V) ورودی تغذیه بدهید. (برای بار سنگین ترجیحاً آداپتور DC استفاده شود.)

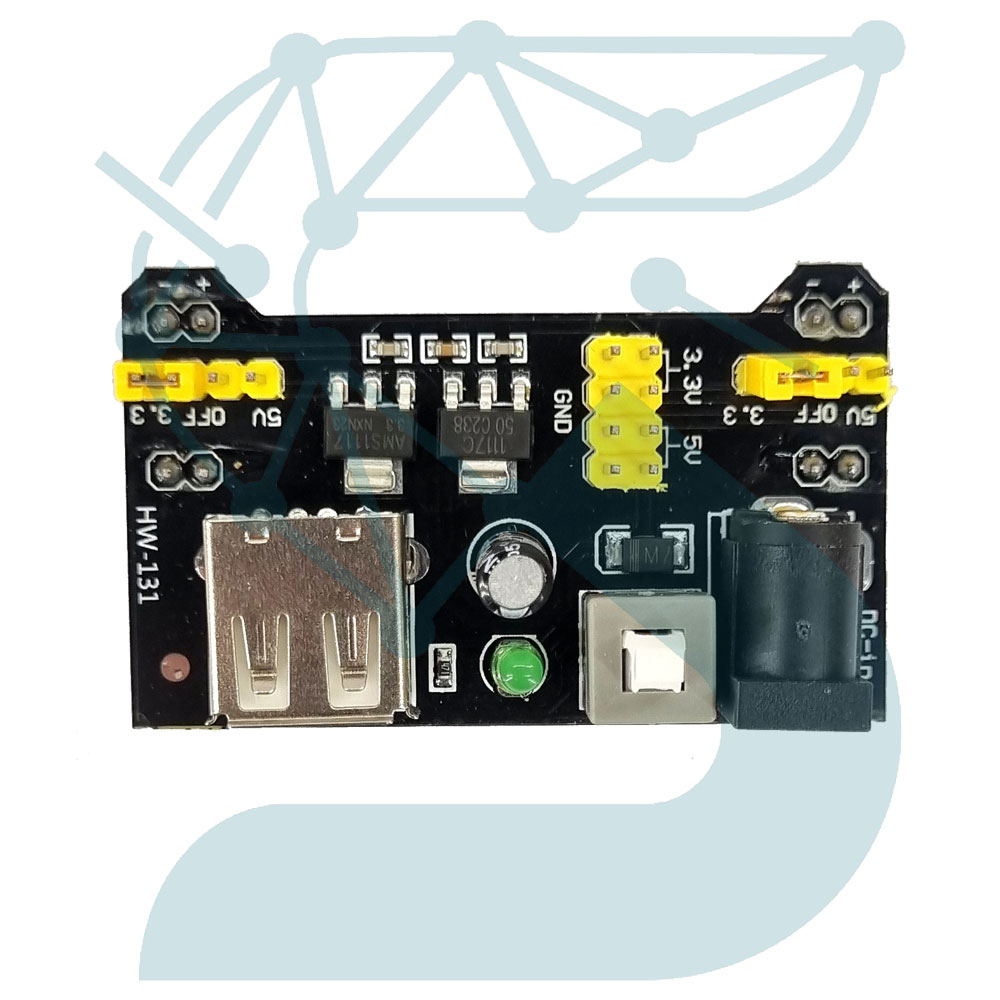

• تنظیم ولتاژ خطوط بردبورد: با جابجایی جامپر زرد رنگ روی هر سمت برد، خروجی همان ریل روی بردبورد به 3.3V یا 5V تنظیم می‌شود.
• پورت USB: ولتاژ 5 ولت خروجی را برای برخی ماژول‌ها (مثلاً ESP8266 بردآردوینو) فراهم می‌کند – اما توصیه می‌شود برای مصارف سنگین از خروجی خطوط بردبورد استفاده شود تا جریان کافی تامین گردد.
• حداکثر جریان: به‌دلیل وجود رگولاتور AMS1117، جریان خروجی هر ولتاژ جداگانه را بیشتر از 700mA قرار ندهید (در پروژه‌های پرمصرف ممکن است نیاز به هیت‌سینک یا خنک‌کاری داشته باشید).
• نشانگر LED: LED سبز نشانه تأمین بودن ولتاژ در خروجی و سلامت کارکرد است.
• ناحیه خروجی برد بورد: به نحوی طراحی شده که مستقیماً بر روی اکثر بردبوردهای استاندارد 400/830 خانه نصب شود و هر دو ریل مثبت/منفی را تغذیه کند.

کاربردهای متداول

• تامین برق آردوینو و انواع میکروکنترلرها
• تست و عیب‌یابی سریع مدارهای دیجیتال و آنالوگ
• پروژه‌های آموزشی، آزمایشگاهی و DIY
• تامین ولتاژ پایدار برای سنسورها و ماژول‌های ارتباطی
• تغذیه همزمان دو سطح ولتاژ (3.3V و 5V) برای مدارات ترکیبی

جمع‌بندی تخصصی

ماژول تغذیه بردبردی به لطف داشتن امکان انتخاب سریع ولتاژ برای هر ریل، خروجی مطمئن و محافظت داخلی، ابزاری ضروری برای هر آزمایشگاه، میز تست و کارگاه آموزشی است. بدون این ماژول، کار با بردبورد همیشه ماجراهای سیم‌کشی، نوسان و اتلاف وقت خواهد داشت! این برد برای هر کاربر الکترونیک، از سطح مبتدی تا حرفه‌ای، یک سرمایه‌گذاری ابزارآفرین است.
