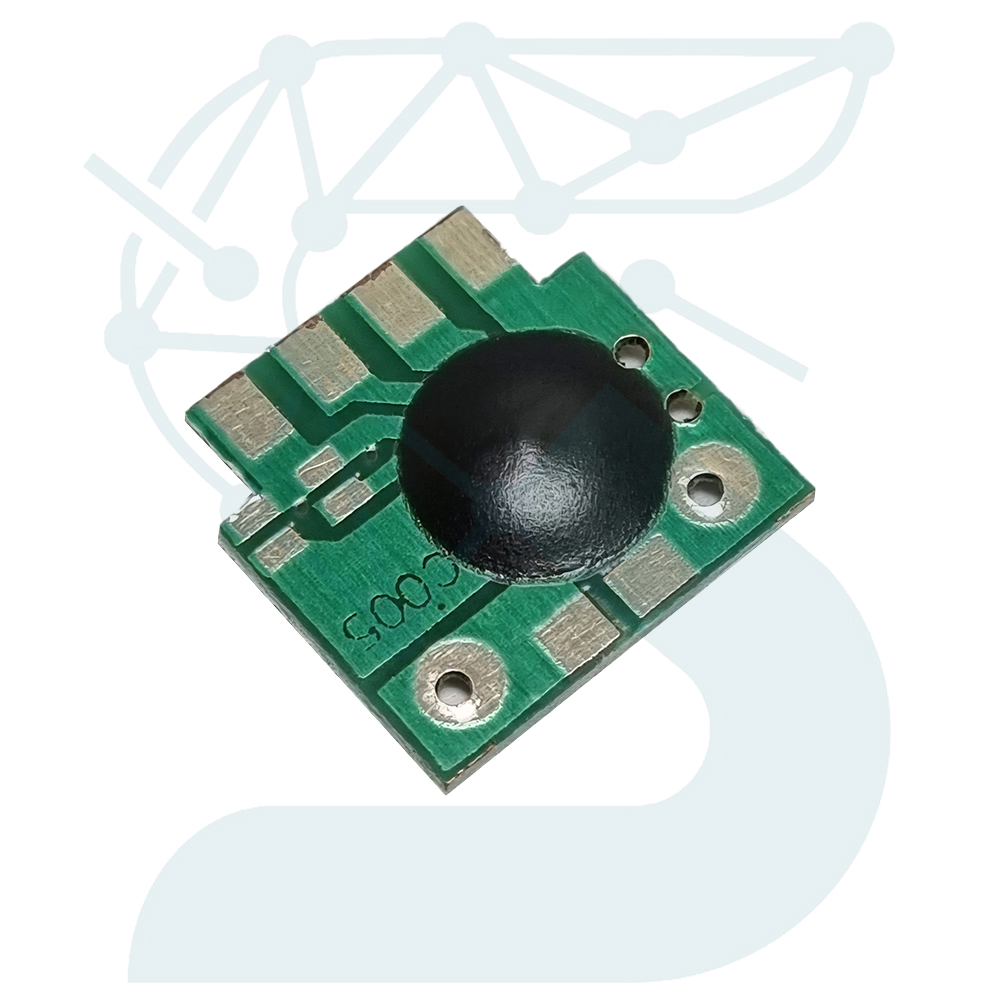

ماژول تایمر C005 یک تایمر بسیار کوچک و کارآمد است که برای ایجاد تأخیر یک‌بار‌عمل‌کن (One‑Shot Timer) طراحی شده است. این ماژول بدون نیاز به میکروکنترلر می‌تواند یک پالس ورودی را دریافت کرده و خروجی را برای مدت‌زمان تعیین‌شده در حالت LOW نگه دارد.

پس از اتمام زمان، خروجی دوباره HIGH شده و ماژول منتظر پالس بعدی می‌ماند.

این ماژول از یک تراشه CMOS کم‌مصرف استفاده می‌کند و با وجود اندازه فوق‌العاده کوچک 12mm × 12mm، توانایی ایجاد زمان‌های بسیار کوتاه (۲ ثانیه) تا زمان‌های بسیار طولانی (۱۰۰۰ ساعت!) را دارد.

این انعطاف‌پذیری از طریق مقاومت زمان‌ساز (Rt) و همچنین پری‌اسکیلرهای داخلی (P1 و P2) فراهم می‌شود.

  عملکرد ماژول (Behavior)

• در حالت عادی، خروجی HIGH است.

• یک لبه نزولی (Falling Edge) روی پایه Trigger باعث فعال‌شدن تایمر می‌شود.

• پس از شروع تایمر، خروجی LOW می‌ماند تا زمان تنظیم‌شده پایان یابد.

• ماژول در حالت فعال، به پالس‌های بعدی حساس نیست و آنها را نادیده می‌گیرد.

• پس از پایان زمان، خروجی مجدداً HIGH شده و دوباره آماده تحریک است.

این رفتار دقیقاً مشابه یک One‑Shot Monostable Timer است.

 قابلیت عملکرد به‌عنوان «محافظ اتصال کوتاه»

یک ویژگی جالب این ماژول این است که می‌توان خروجی را مستقیماً به Trigger متصل کرد.

در این حالت:

• اگر خروجی به هر دلیل به زمین (Short to GND) کشیده شود،

• ماژول آن را تشخیص می‌دهد،

• خروجی را برای مدت کوتاهی قطع می‌کند،

• سپس دوباره تلاش می‌کند برق را وصل کند.

این رفتار شبیه یک Recovery Timer است و در مدارهای محافظتی بسیار کاربردی است.

تنظیم زمان تأخیر

میزان تأخیر فقط به مقاومت Rt بستگی دارد؛

اما این تراشه دو ورودی کمکی دارد:

• پین P1 → ضریب ×8

• پین P2 → ضریب ×64

• هر دو فعال → ضریب ×512

پس هم می‌توان زمان را با سنجاق‌کردن (Short) این پدها افزایش داد،

و هم می‌توان یک مقاومت دقیق یا مولتی‌ترن استفاده کرد.

دامنه تأخیر کاملاً گسترده است:

• حداقل: ۲ ثانیه

• حداکثر: ۱۰۰۰ ساعت (با مقاومت‌های بزرگ + پری‌اسکیلر)

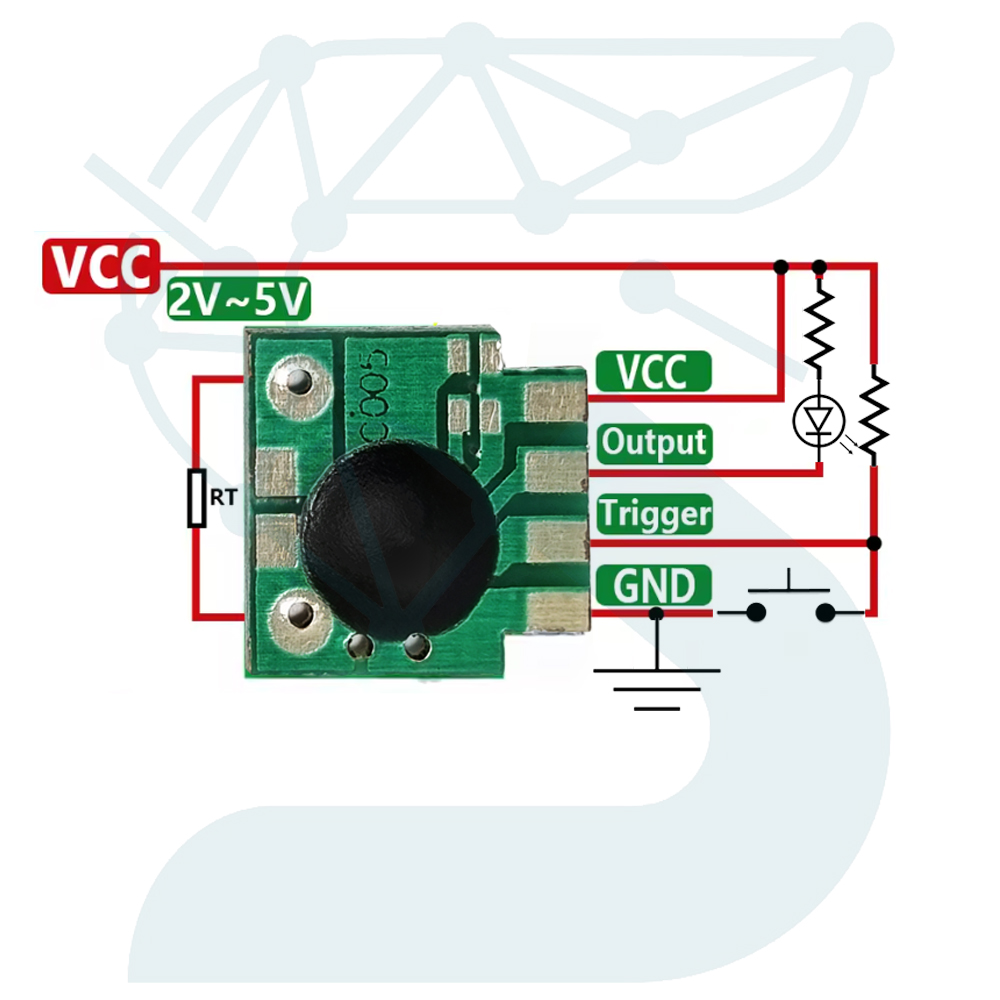

 اتصال و نحوه استفاده

1. لحیم‌کردن مقاومت Rt یا یک پتانسیومتر
2. اتصال VCC بین 2V تا 5V
3. اتصال GND
4. اتصال Trigger به خروجی میکروکنترلر یا سوئیچ
5. اتصال Out به بار سبک یا به یک ترانزیستور برای سوییچ‌کردن بارهای سنگین

نکات مهم:

• پایه خروجی می‌تواند حدود ۳۰ میلی‌آمپر را Sink کند (توان بالا نیست).

• برای بارهای بزرگ باید از ترانزیستور، ماسفت یا رله استفاده شود.

• برای پایدارترشدن تشخیص پالس، یک Pull‑Up به Trigger اضافه کنید.

 مصرف توان

• در حالت فعال (زمان‌سنجی) → حدود 100 μA

• در حالت استندبای → حدود 1 μA

این مصرف کم باعث می‌شود برای پروژه‌های قابل‌حمل و سیستم‌های کم‌مصرف مناسب باشد،

هرچند در پروژه‌هایی مثل ESP32 که خواب عمیق دارند، تفاوت مصرف زیاد نیست.

جدول زمانی مقاومت‌ها

زمان‌ها زمانی است که P1 و P2 فعال نیستند

باتوجه به این جدول، با پری‌اسکیلرهای ×8 ، ×64 و ×512 می‌توان زمان‌های بسیار طولانی ساخت.

 جدول مشخصات فنی
