بررسی تخصصی ماژول شارژ محافظ لیتیوم 2 سلول 5 آمپر گرد
ماژولهای BMS (مدیریت و حفاظت باتری) برای باتریهای لیتیومی سری اهمیت ویژهای دارند. ماژول BMS 2 سل 5 آمپر گرد با طراحی فشرده و بدون نشانگر LED، برای حفاظت و مدیریت شارژ/دشارژ امن باتریهای دو سلول (2S) تا جریان 5 آمپر در بسیاری از پروژههای سبک و نیمهسنگین قابل استفاده است. پدهای ورودی و خروجی ساده روی برد امکان اتصال سریع و مطمئن را فراهم میآورند.
ساختار و عملکرد فنی

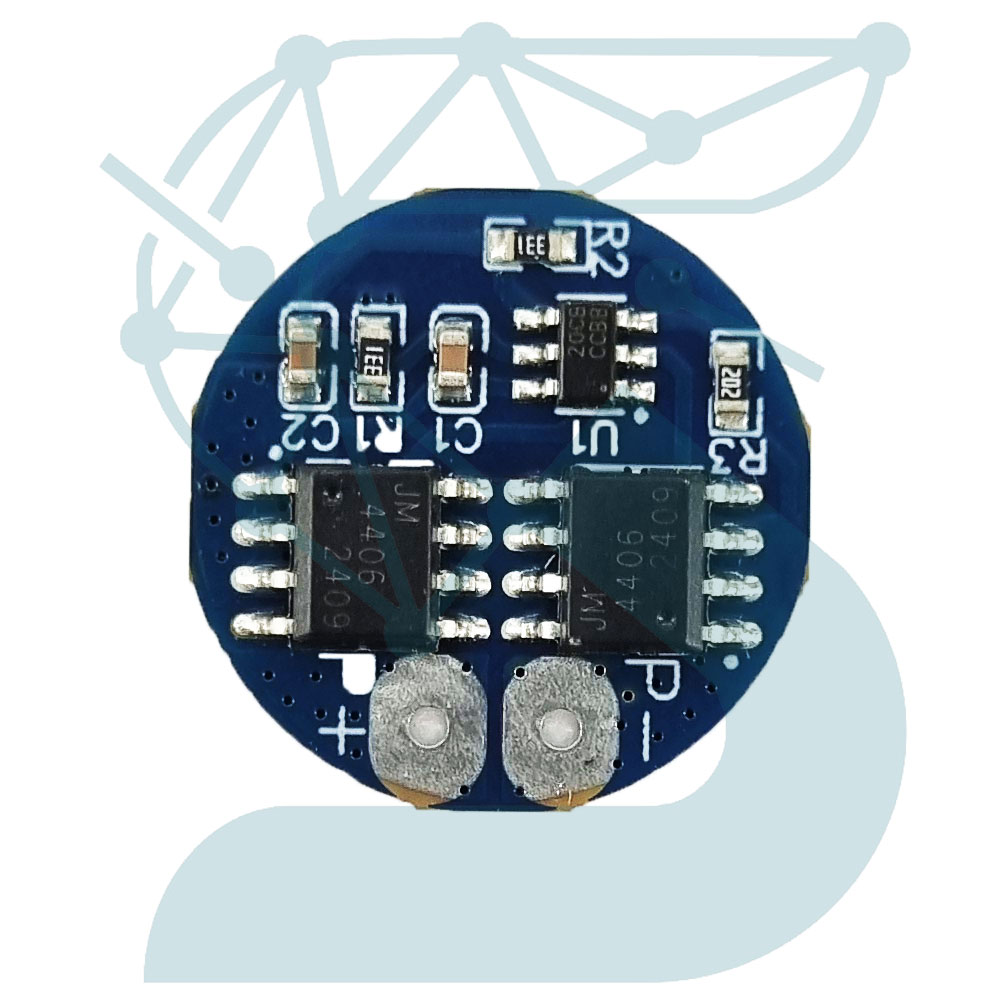

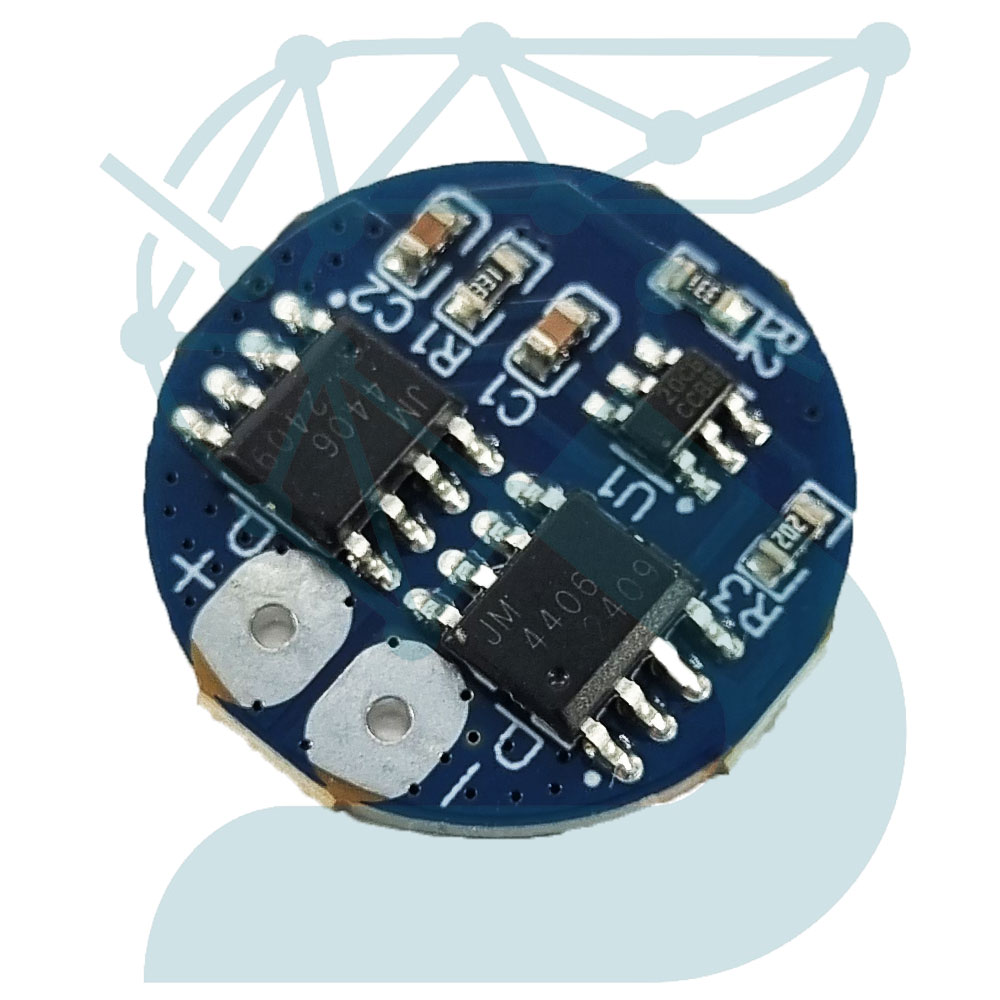

این ماژول بر پایه مدارهای مجتمع محافظ لیتیوم طراحی شده است. عملکرد اصلی، تشخیص دما، ولتاژ و جریان هر سلول است تا از خطرهای رایج مانند شارژ یا دشارژ بیش از حد و اتصال کوتاه جلوگیری شود. مدار شامل MOSFETهای قدرت برای قطع و وصل مسیر جریان و IC کنترل حفاظت میباشد. با توجه به شکل فیزیکی گرد و ابعاد کوچک، ماژول به راحتی در داخل پک باتری یا جعبههای محدود قرار میگیرد.
جدول پارامترهای فنی ماژول شارژ محافظ 2 سلول 5 آمپر گرد
| پارامتر | مقدار و توضیحات |
| نوع | ماژول BMS گرد برای باتری 2 سلول (2S) |
| جریان کاری | 5 آمپر (جریان دائمی) |
| تعداد سلول مدنظر | 2 سلول (سری، مجموع اسمی 7.4V) |
| ولتاژ شارژ کامل | 8.4 ولت (4.2V برای هر سلول) |
| ولتاژ قطع شارژ | 4.25 ±0.05 ولت برای هر سلول |
| ولتاژ قطع دشارژ | 2.8 ±0.1 ولت برای هر سلول |
| ولتاژ کاری ورودی | 6V الی 8.4V (باتری 2S) |

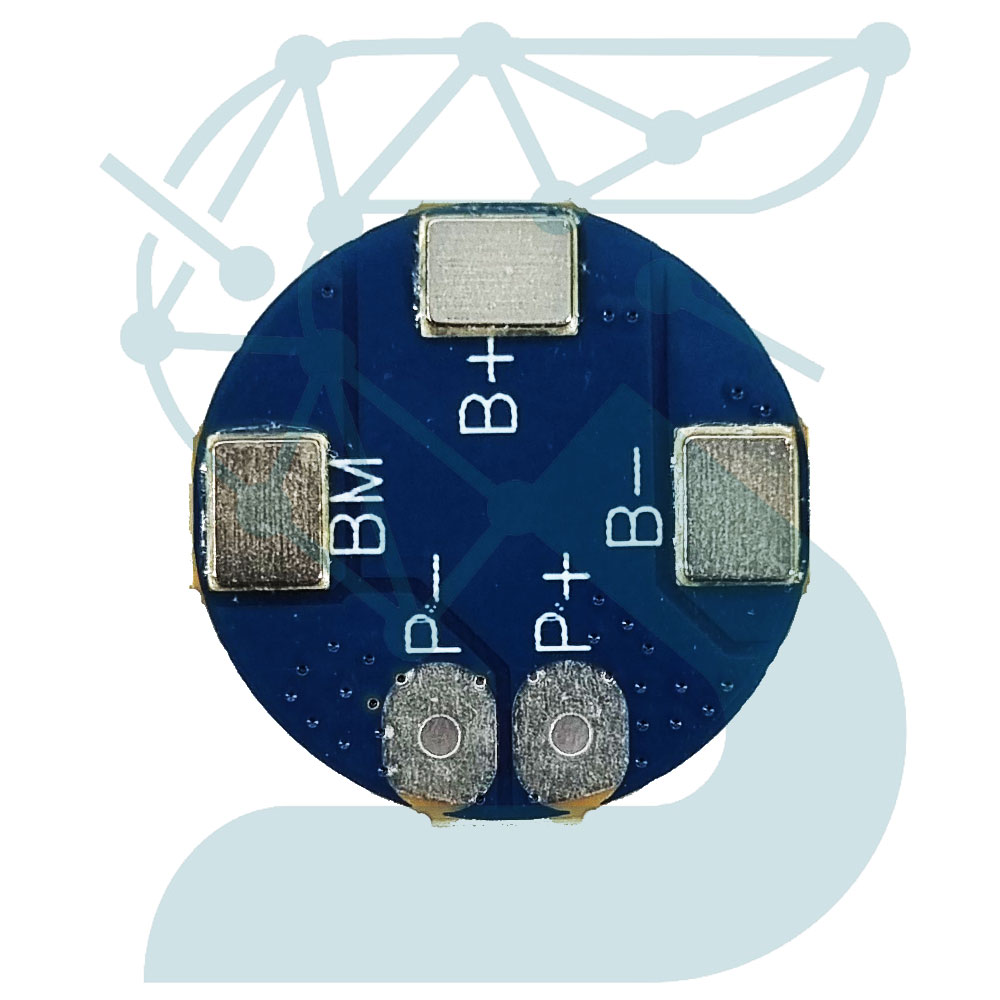

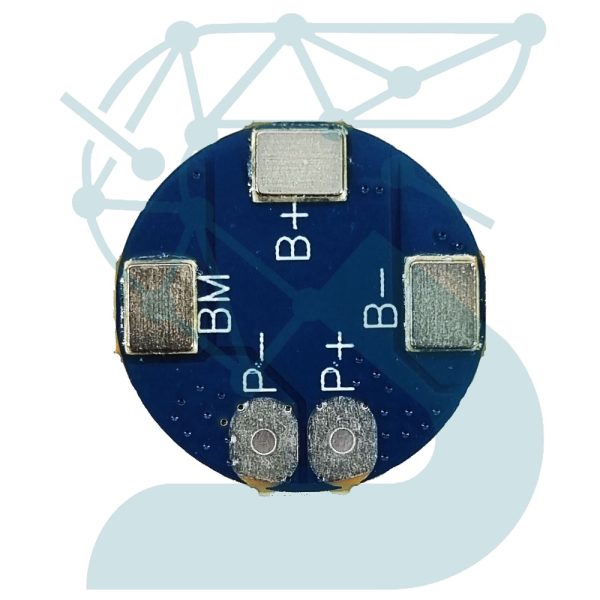

| نوع ورودی/خروجی | Pad (پد لحیمکاری برد) |
| نشانگر LED | ندارد |
| ابعاد برد | اغلب قطر 19 تا 22 میلیمتر |
| فرم فکتور | گرد/دایرهای |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه جریان | دارد |
| حفاظت شارژ بیش از حد | دارد |
| حفاظت تخلیه بیش از حد | دارد |
| تراشه اصلی کنترلی | سری DW / HX یا مشابهها |
| حداقل دمای محیط | 0 درجه سانتیگراد |
| حداکثر دمای محیط | 60 درجه سانتیگراد |
| وزن تقریبی | 2 تا 5 گرم |
| حافظه داخلی | ندارد |
| مناسب برای | پک باتری DIY، پاوربانک، پروژه رباتیک |
| پشتیبانی بالانسینگ | ندارد (در مدل پایه) |
نکات تخصصی نصب و کاربرد
کاربردهای رایج
جمعبندی
ماژول BMS گرد 2 سلول 5 آمپر بدون LED و صرفاً با پد لحیم، یک انتخاب ساده، اقتصادی و مطمئن برای حفاظت و مدیریت باتریهای سری دو سل پروژههای سبک و نیمهسنگین است. عدم وجود نشانگر LED باعث مصرف کمتر و مناسب بودن برای پکهای فشرده میشود. رعایت ترتیب و ضخامت سیمکشی، انتخاب سلولهای همسان و استفاده صحیح، عملکرد ایمن و طول عمر باتری را تضمین میکند.
