مبتنی بر چیپ TCS3200
ولتاژ کاری 2.7V تا 5.5V ولت DC
نوع حسگر : مبدل شدت نور به فرکانس دیجیتال
خطای 0.2% در فرکانس کاری 50KHz
مقایسه
افزودن به علاقه‌مندی
سوالی داری؟
پیش از خرید، بچه های ما آماده‌اند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه می‌شوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاه‌ترین زمان ممکن آماده و به مقصد ارسال می‌شود.
۱,۰۱۶,۴۰۰تومان
موجود
توضیحات

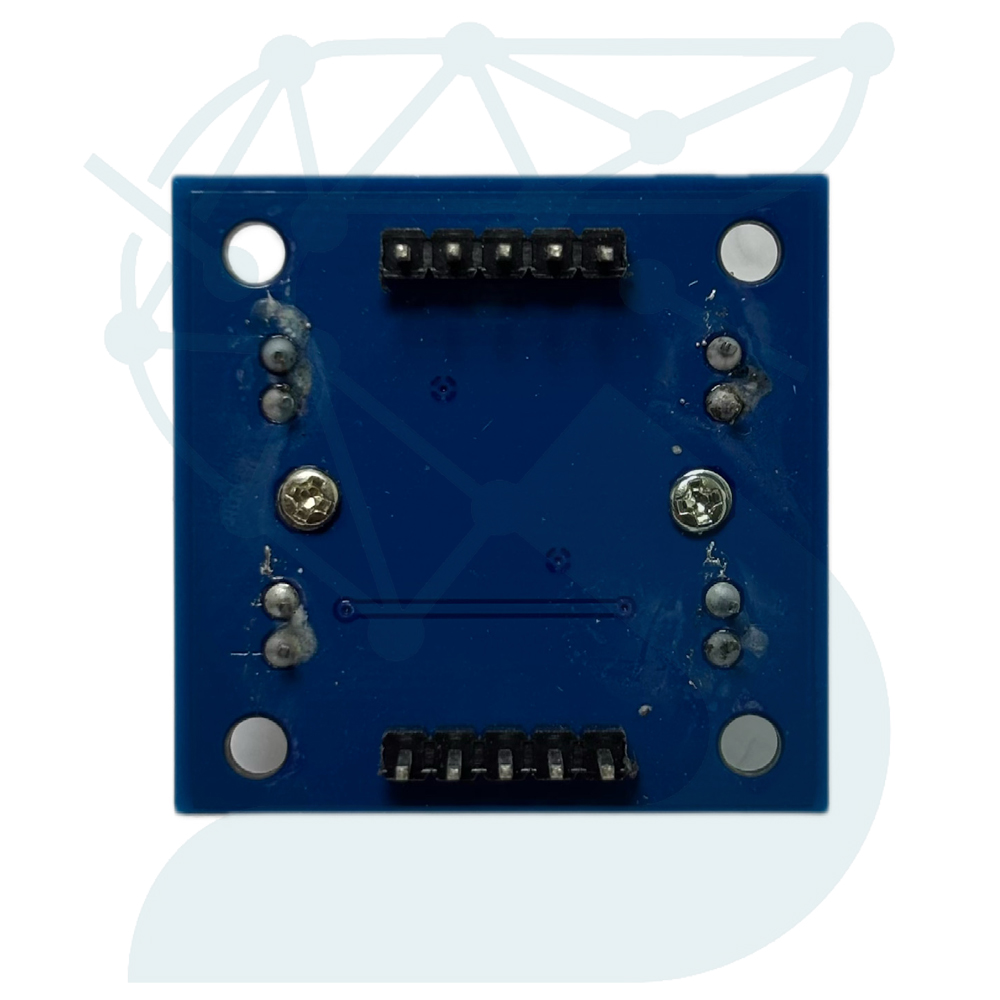

ماژول تشخیص رنگ TCS3200 مدل GY-31 یک حسگر نوری دیجیتال با دقت بالا است که بر پایه تراشه قدرتمند TCS3200 برای سنجش شدت طیف‌های نوری قرمز، سبز، آبی (RGB) و نور سفید طراحی شده است. این ماژول با تبدیل شدت نور به فرکانس، بدون نیاز به مبدل‌های آنالوگ به دیجیتال (ADC) پیچیده، پردازش مستقیم رنگ اجسام را برای انواع کنترلرها امکان‌پذیر می‌سازد.

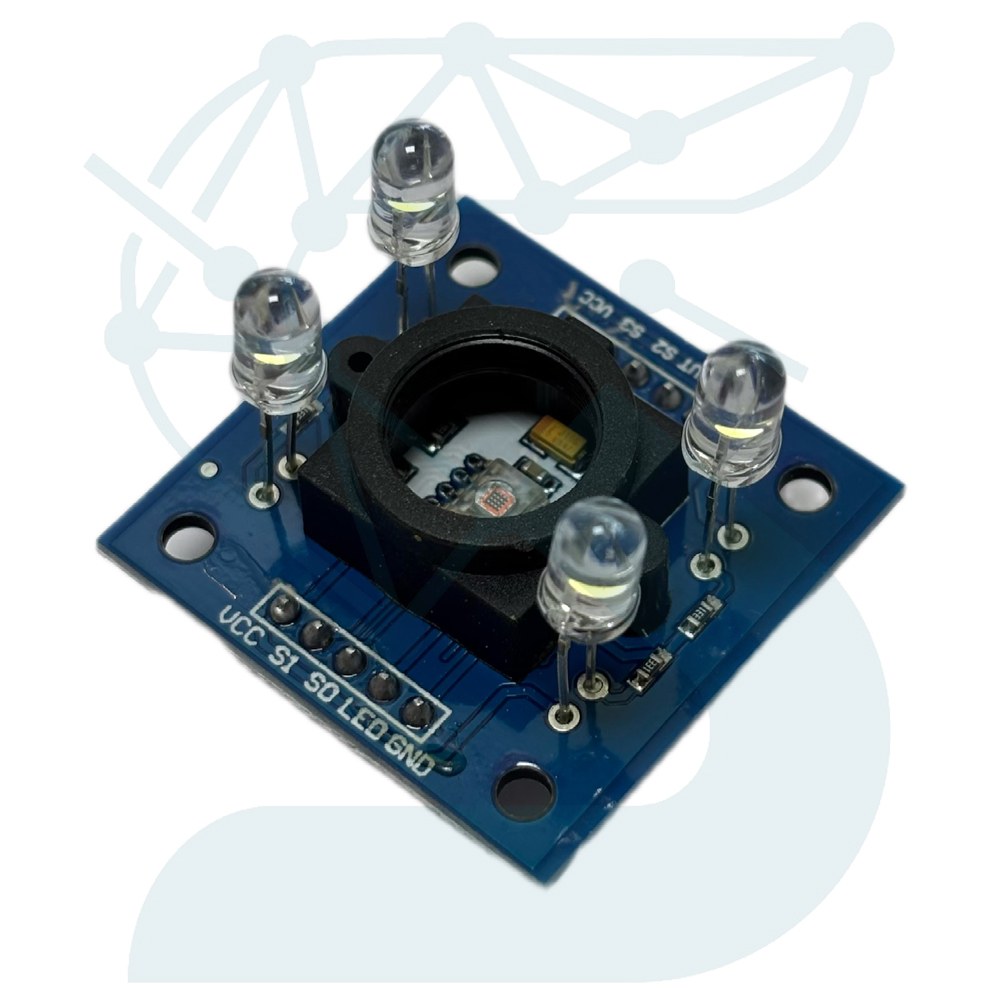

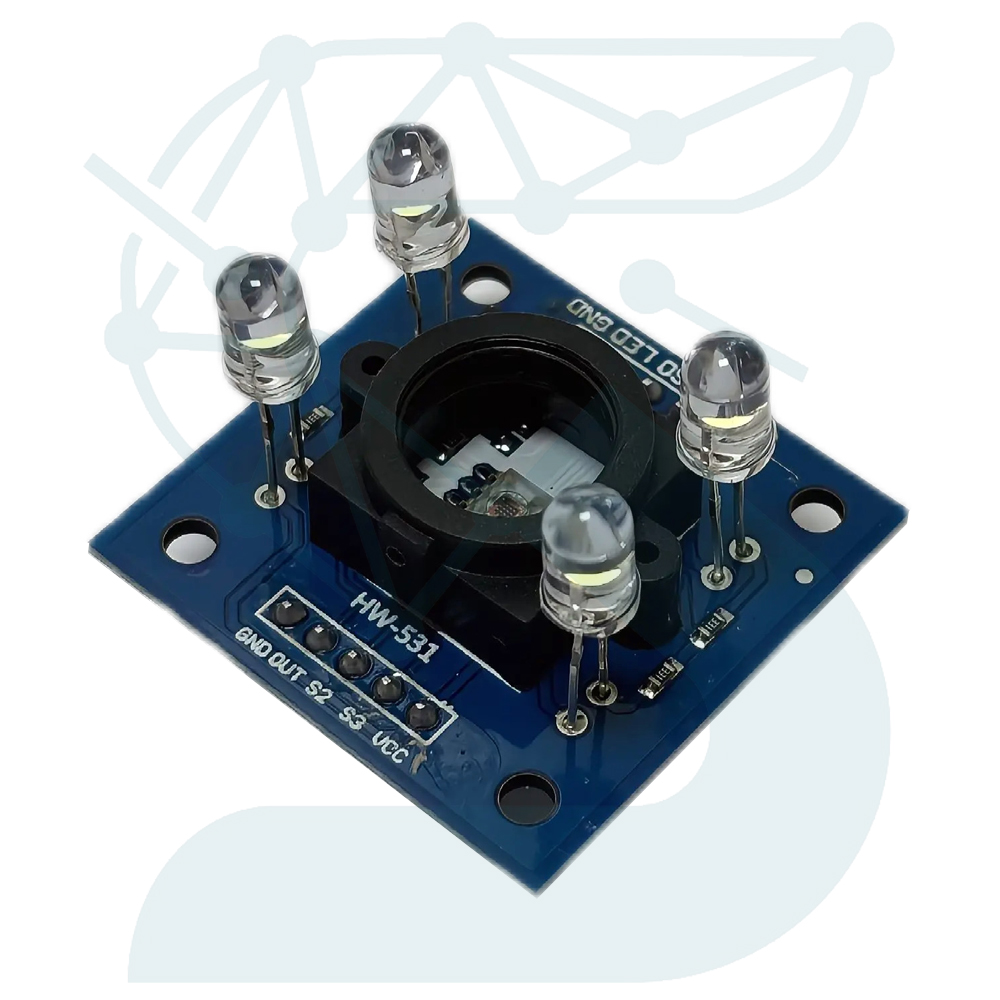

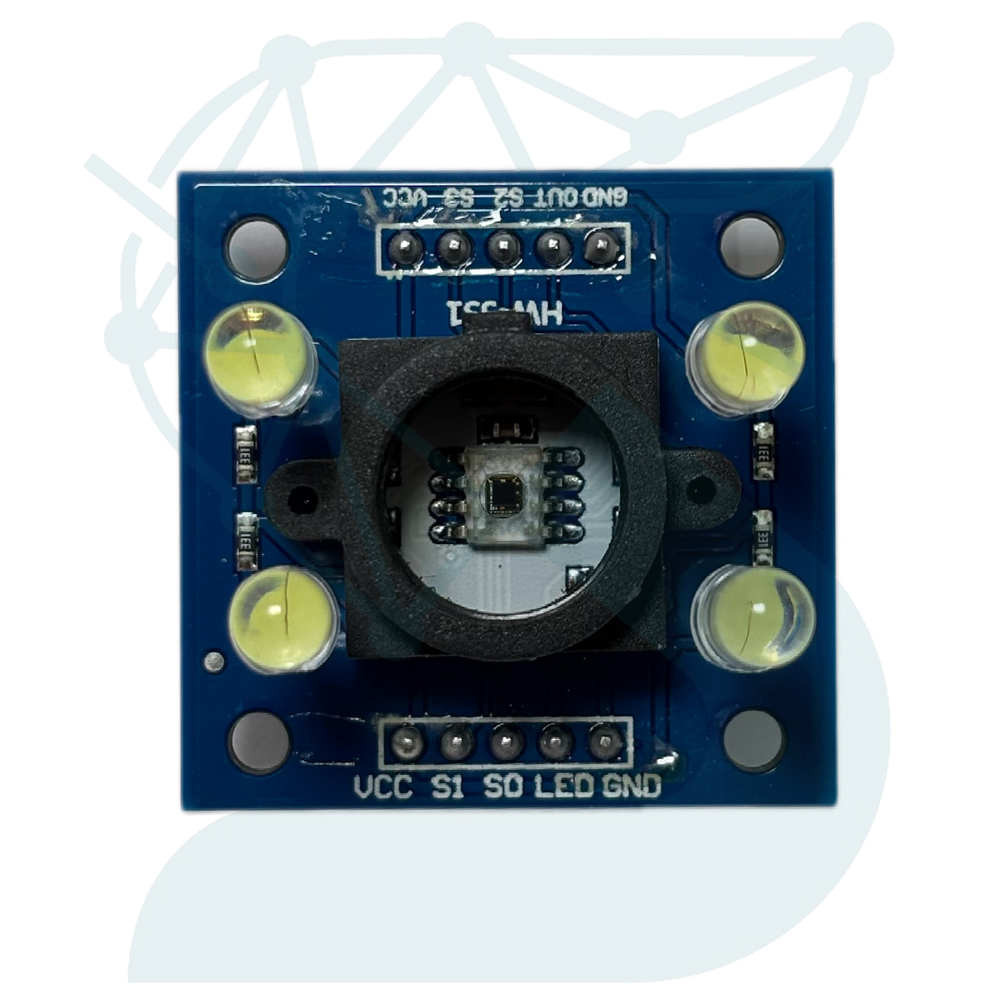

مکانیزم داخلی این سنسور شامل یک آرایه ماتریسی 8×8 از فوتودیودها به همراه فیلترهای نوری مجزا (16 فوتودیود برای هر رنگ قرمز، سبز، آبی و 16 فوتودیود بدون فیلتر) و یک مبدل یکپارچه جریان به فرکانس است. چهار عدد LED سفید پرنور تعبیه‌شده در اطراف سنسور، نور یکنواخت مورد نیاز برای روشن‌سازی سطح هدف را تأمین می‌کنند؛ سپس بازتاب نور به پالس مربعی با فرکانس متناسب با شدت رنگ تبدیل شده و از طریق پایه خروجی (OUT) به میکروکنترلر ارسال می‌شود.
با استفاده از پایه‌های کنترلی انتخاب رنگ (S2 و S3) و پایه‌های تنظیم ضریب مقیاس فرکانس خروجی (S0 و S1)، می‌توان حساسیت ماژول را روی 100%, 20%, 2% تنظیم کرد. ماژول GY-31 به دلیل خطای بسیار کم (0.2٪)، پایداری حرارتی عالی و سازگاری کامل با ولتاژهای کاری متنوع، گزینه‌ای بی‌نقص برای بردهای Arduino، STM32، ESP32 و رزبری پای در کاربردهای صنعتی و روباتیک محسوب می‌شود.
| پارامتر | مقدار / توضیح |
|---|---|
| مدل | GY-31 (مبتنی بر چیپ TCS3200) |
| ولتاژ کاری | 2.7V تا 5.5V DC |
| نوع حسگر | مبدل شدت نور به فرکانس دیجیتال (Light-to-Frequency) |
| ساختار سنسور | آرایه 8×8 فوتودیود با فیلترهای مجزای RGB و Clear |
| نوع سیگنال خروجی | موج مربعی با فرکانس متناسب با شدت رنگ (50% Duty Cycle) |
| قابلیت مقیاس فرکانس | 100%, 20%, 2% و حالت Power Down (از طریق پایه‌های S0 و S1) |
| خطای اندازه‌گیری غیرخطی | 0.2% در فرکانس کاری 50KHz |
| پایداری ضریب دمایی | 200 ppm/°C |
| سیستم روشنایی کمکی | 4 عدد LED سفید با قابلیت کنترل فعال/غیرفعال‌سازی |
| محدوده دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| ابعاد برد (میلی‌متر) | 34 × 34 × 25 |
| نوع رابط و اتصال | پین هدر استاندارد (اتصال مستقیم دیجیتال به میکروکنترلر) |
