چیپ X9C103S
تغذیه 3V تا 5V DC
مقاومت نامی 10 کیلو اهم
قابلیت تنظیم در 100 گام 103 اهمی
مقایسه
افزودن به علاقه‌مندی
سوالی داری؟
پیش از خرید، بچه های ما آماده‌اند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه می‌شوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاه‌ترین زمان ممکن آماده و به مقصد ارسال می‌شود.
۴۶۲,۰۰۰تومان
موجود
توضیحات

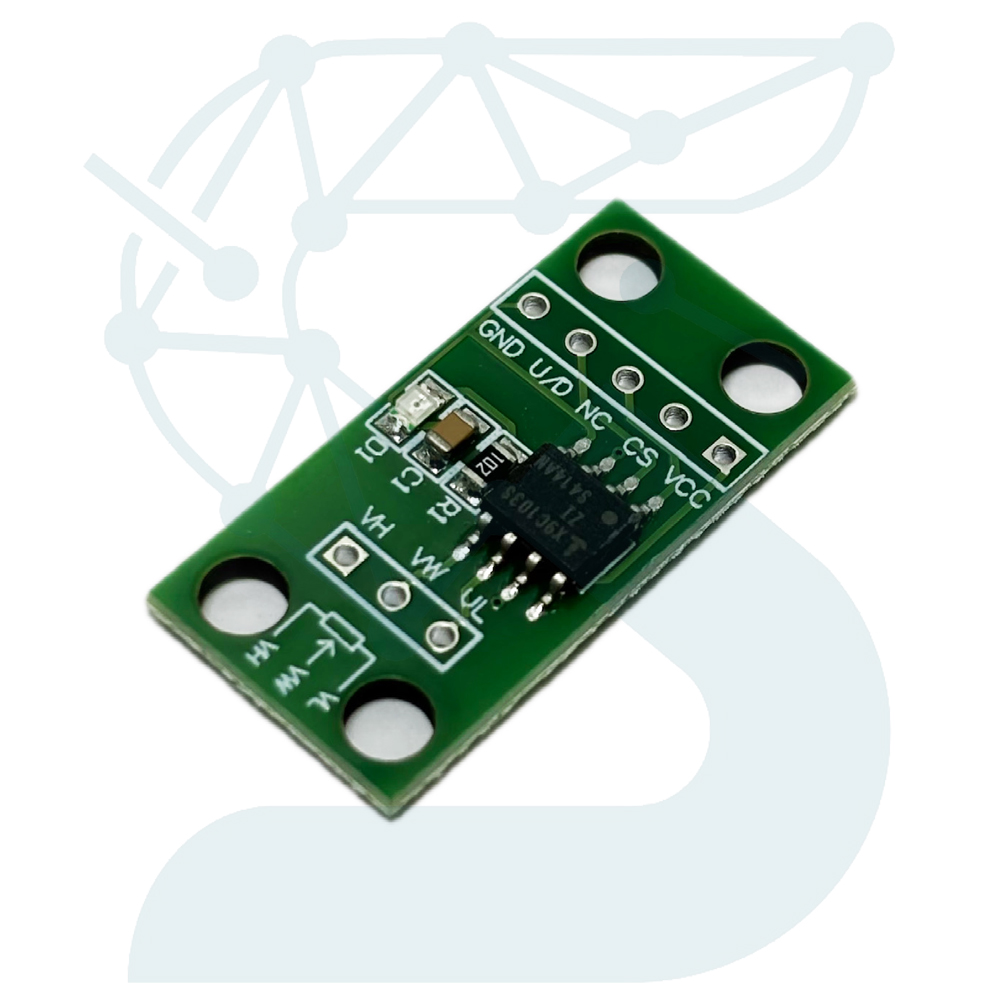

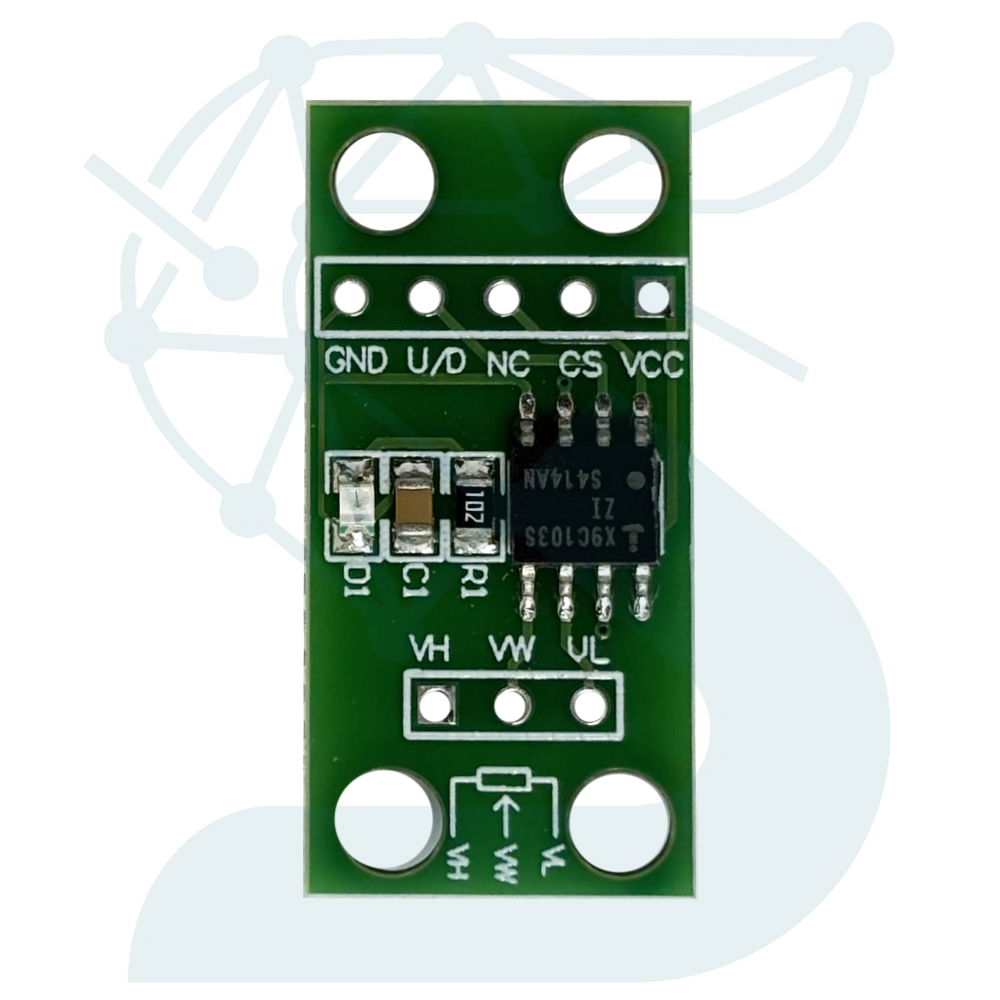

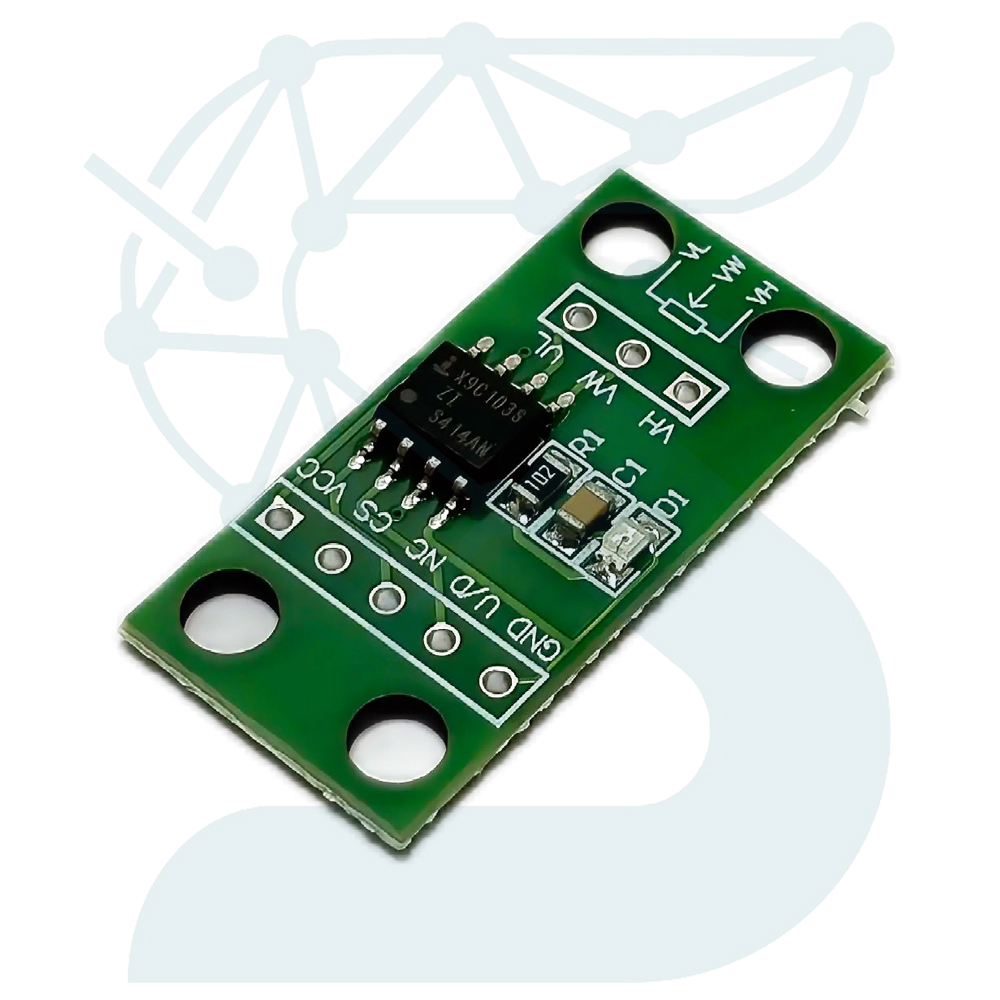

ماژول پتانسیومتر دیجیتال 10kR مدل X9C103 (یا X9C103S) یک ماژول مقاومت متغیر کنترل‌شونده با میکروکنترلر است که برای تنظیم الکترونیکی و دقیق پارامترهای آنالوگ نظیر ولوم صدا، بهره تقویت‌کننده (Gain) و کالیبراسیون مدارها به کار می‌رود. این ماژول جایگزینی مدرن، بادوام و فاقد استهلاک فیزیکی برای پتانسیومترها و مولتی‌ترن‌های مکانیکی سنتی در پروژه‌های اتوماسیون و ابزاردقیق است.
مکانیزم داخلی این ماژول بر پایه آرایه مقاومتی 100 پله‌ای مبتنی بر تکنولوژی XDCP طراحی شده است. تغییر وضعیت پایه میانی (Wiper) از طریق یک رابط سه‌سیمه دیجیتال شامل پین‌های انتخاب چیپ (CS)، جهت حرکت (U/D) و پالس اعمال گام (INC) صورت می‌گیرد. با ارسال هر پالس به پایه INC، مقاومت به اندازه تقریباً 103 اهم افزایش یا کاهش یافته و به‌واسطه حافظه غیرفرار داخلی (Non-Volatile EEPROM)، آخرین وضعیت مقاومت حتی پس از قطع کامل برق ذخیره و حفظ می‌شود.
سازگاری با ولتاژ کاری 3 تا 5 ولت DC و قابلیت راه‌اندازی آسان با میکروکنترلرهای محبوب مانند Arduino، ESP32 و STM32، استفاده از این ماژول را در طراحی مدارهای پیشرفته بسیار ساده کرده است. ابعاد مینیاتوری 13×27 میلی‌متری و مصرف جریان پایین (حداکثر 3 میلی‌آمپر در حالت فعال)، آن را به انتخابی بی‌نظیر برای ادوات اندازه‌گیری و تجهیزات آزمایشگاهی تبدیل نموده است.
| پارامتر | مقدار / توضیح |
|---|---|
| مدل چیپ / برد | X9C103S Digital Potentiometer Module |
| ولتاژ کاری (تغذیه) | 3V تا 5V DC (ولتاژ اسمی 5.0V) |
| مقاومت نامی کل | 10 کیلو اهم (10kΩ ±20%) |
| تعداد پله‌های تنظیمی (Steps) | 100 پله (Wiper Tap Positions) |
| رزولوشن مقاومت هر گام | حدود 103 اهم (103Ω per Step) |
| مقاومت داخلی پایه وایپر (Wiper) | حدود 40 اهم (Typical) |

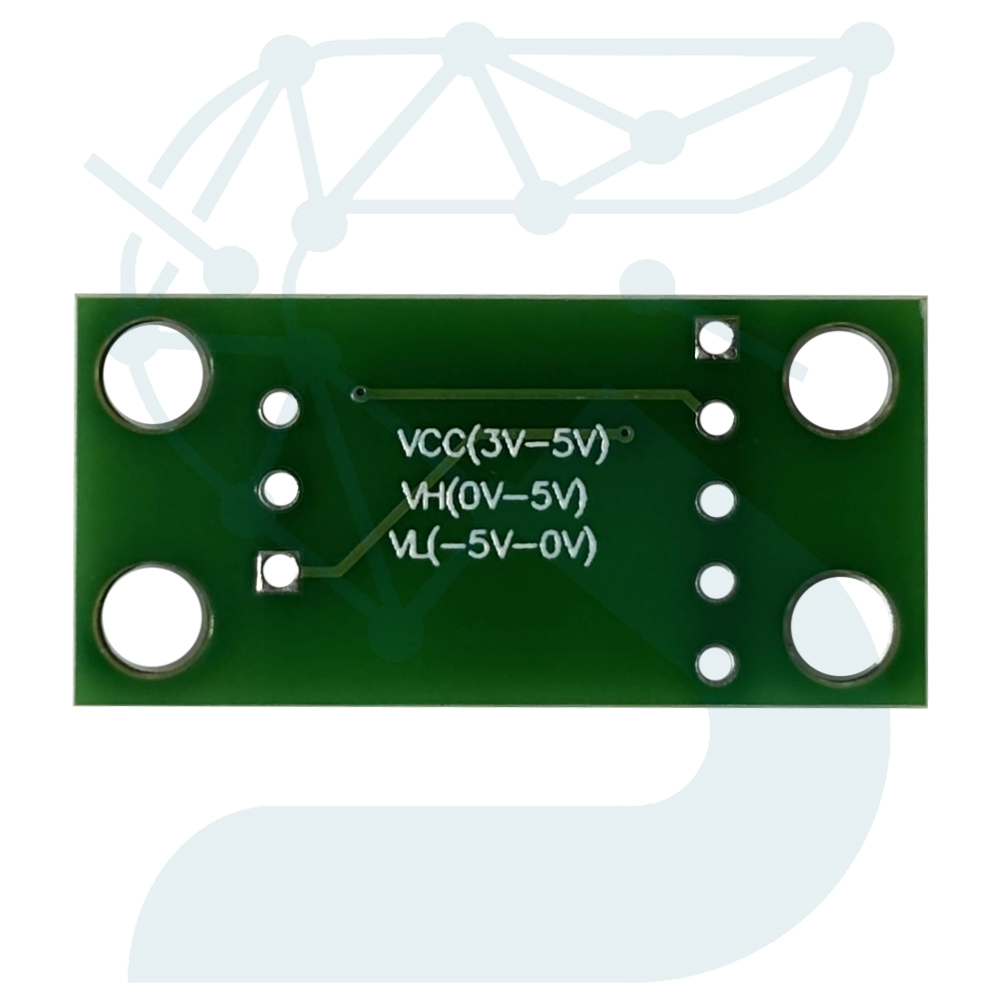

| بازه ولتاژ پایانه‌های آنالوگ | VL و VH بین 5V- تا 5V+ |
| رابط کنترلی (Interface) | سه‌سیمه دیجیتال (CS, U/D, INC) |
| جریان مصرفی | حداکثر 3mA (حالت فعال) / 200µA تا 750µA (حالت استندبای) |
| نوع حافظه داخلی | حافظه غیرفرار (EEPROM با ماندگاری دیتا تا 100 سال) |
| دمای کاری | 0 تا 70 درجه سانتی‌گراد |
| ابعاد برد (میلی‌متر) | 27 × 13 |
