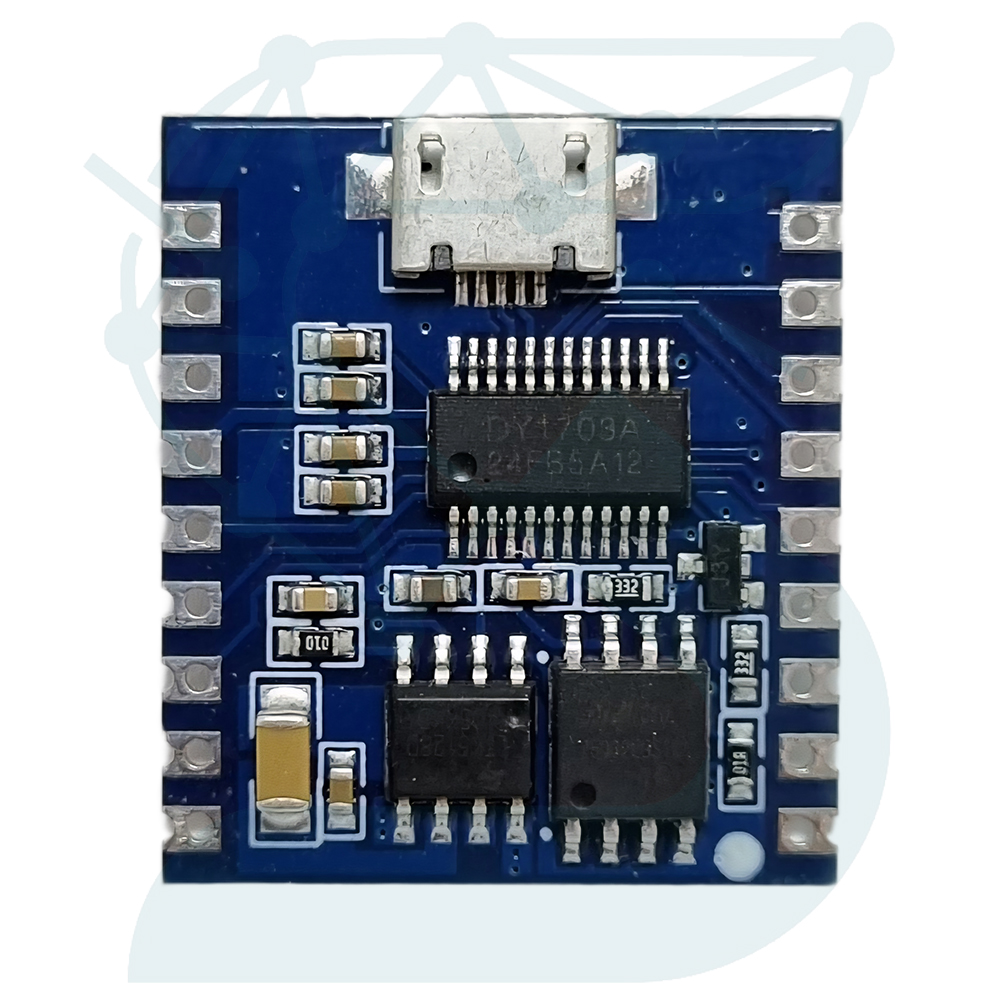

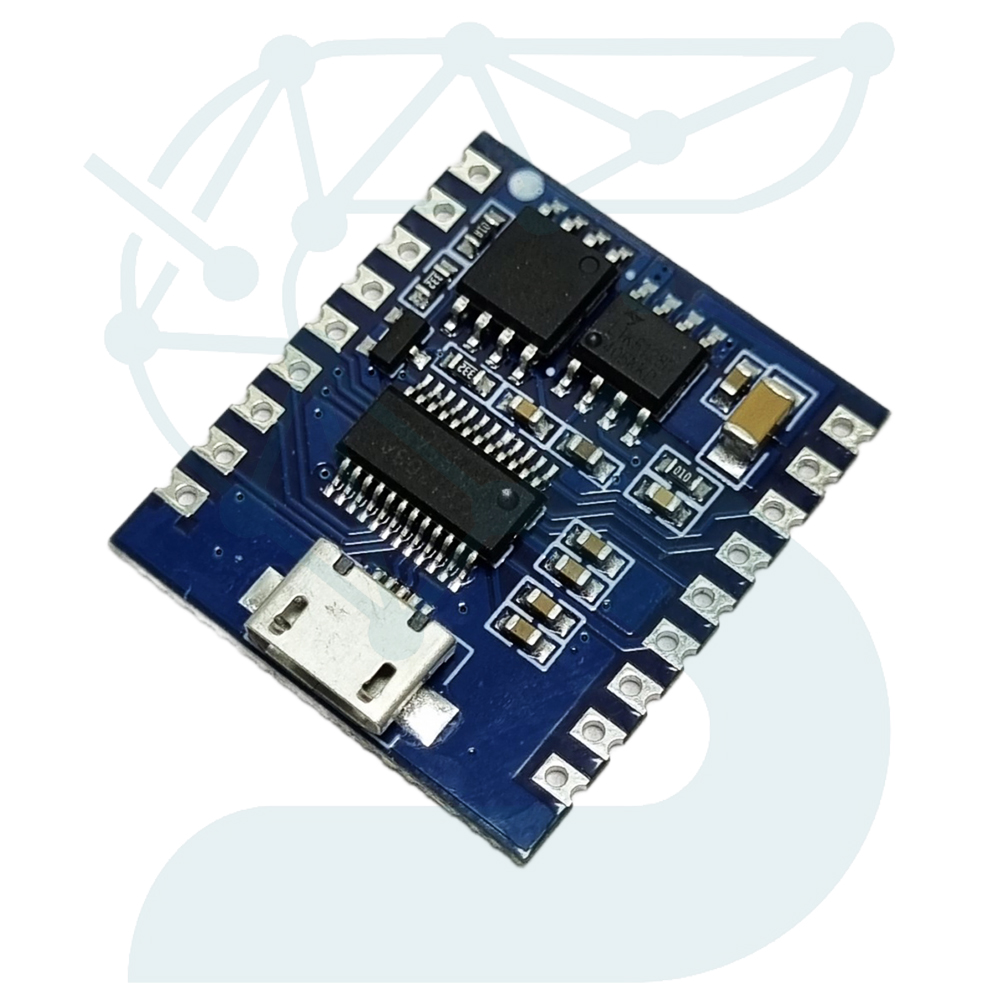

ماژول پخش صدا DY‑SV17F (دارای حافظه 32Mbit داخلی)

ماژول DY‑SV17F یک برد پخش صوت مستقل است که بر پایه یک پردازنده صوتی تخصصی طراحی شده و امکان پخش فایل‌های MP3 و WAV را بدون نیاز به میکروکنترلر خارجی فراهم می‌کند. این ماژول به‌صورت یک واحد کامل ارائه می‌شود و چندین روش کنترل از جمله IO تعبیه‌شده، پروتکل UART، رابط تک‌سیمه (One-Line) و حالت استاندارد پخش MP3 را پشتیبانی می‌کند.

به دلیل داشتن حافظه فلش داخلی با ظرفیت 32Mbit (معادل 4MB) نیازی به کارت حافظه مجزا ندارد و فایل‌های صوتی از طریق درگاه MicroUSB به سادگی به‌روزرسانی می‌شوند.

وجود یک آمپلی‌فایر کلاس D پنج‌واتی داخلی باعث شده این ماژول توانایی راه‌اندازی مستقیم انواع اسپیکرهای 3 تا 5 وات را داشته باشد. به همین دلیل، DY‑SV17F یکی از گزینه‌های محبوب برای پروژه‌های صوتی تعبیه‌شده، کیت‌های آموزشی، اعلان‌های صوتی، محصول‌سازی و سیستم‌های هشدار هوشمند است.

 ویژگی‌های کلیدی

• کنترل کامل پخش (Play/Pause/Next/Prev/Volume) از طریق UART با سرعت 9600bps

• پشتیبانی از 65535 ترک در حالت سریال

• پشتیبانی از کنترل IO مستقل (8 ورودی – فعال‌سازی 8 فایل صوتی)

• پشتیبانی از حالت IO ترکیبی (ترکیب 8 پورت – امکان آدرس‌دهی تا 255 فایل)

• پشتیبانی از رابط One-Line برای کنترل ساده

• 7 حالت کاری قابل انتخاب با تنظیم سه پایه پیکربندی (CON1/CON2/CON3)

• مصرف توان پایین و مناسب پروژه‌های باتری‌محور

• ابعاد کوچک و قابل‌جای‌گذاری در پروژه‌های فشرده

 حالت‌های کاری (Based on the configuration table in the image)

با تنظیم پایه‌های CON1، CON2 و CON3، این ماژول می‌تواند در 7 حالت مختلف اجرا شود:

• IO Integrated Mode 0 – پخش ترکیبی لحظه‌ای، قابلیت اجرای 255 فایل

• IO Integrated Mode 1 – پخش ترکیبی سطحی، مناسب برای سوئیچ‌های خودنگهدار

• IO Independent Mode 0 – IO مستقل، هر ورودی یک فایل مشخص (Song1 تا Song8)

• IO Independent Mode 1 – مشابه بالا با رفتار توقف متفاوت

• UART Mode – کنترل کامل از طریق پروتکل UART

• One-Line Mode – کنترل تک‌سیمه (TXD)

• Standard MP3 Mode – کنترل از طریق ورودی کلیدهای استاندارد MP3 (پخش/توقف/بعدی/قبلی)

 جدول مشخصات فنی
