ولتاژ ورودی 4.5 تا 5.5 ولت DC
ولتاژ خروجی 5 ولت DC ایزوله
توان خروجی 1W
مجهز به حفاظت اتصال کوتاه
مقایسه
افزودن به علاقه‌مندی
سوالی داری؟
پیش از خرید، بچه های ما آماده‌اند نیاز شما را بررسی و بهترین پیشنهاد را ارائه کنند.
همه محصولات با بهترین کیفیت عرضه می‌شوند تا خیالتان از خرید آسوده باشد.
سفارش شما در کوتاه‌ترین زمان ممکن آماده و به مقصد ارسال می‌شود.
۱۷۳,۲۵۰تومان
موجود
توضیحات

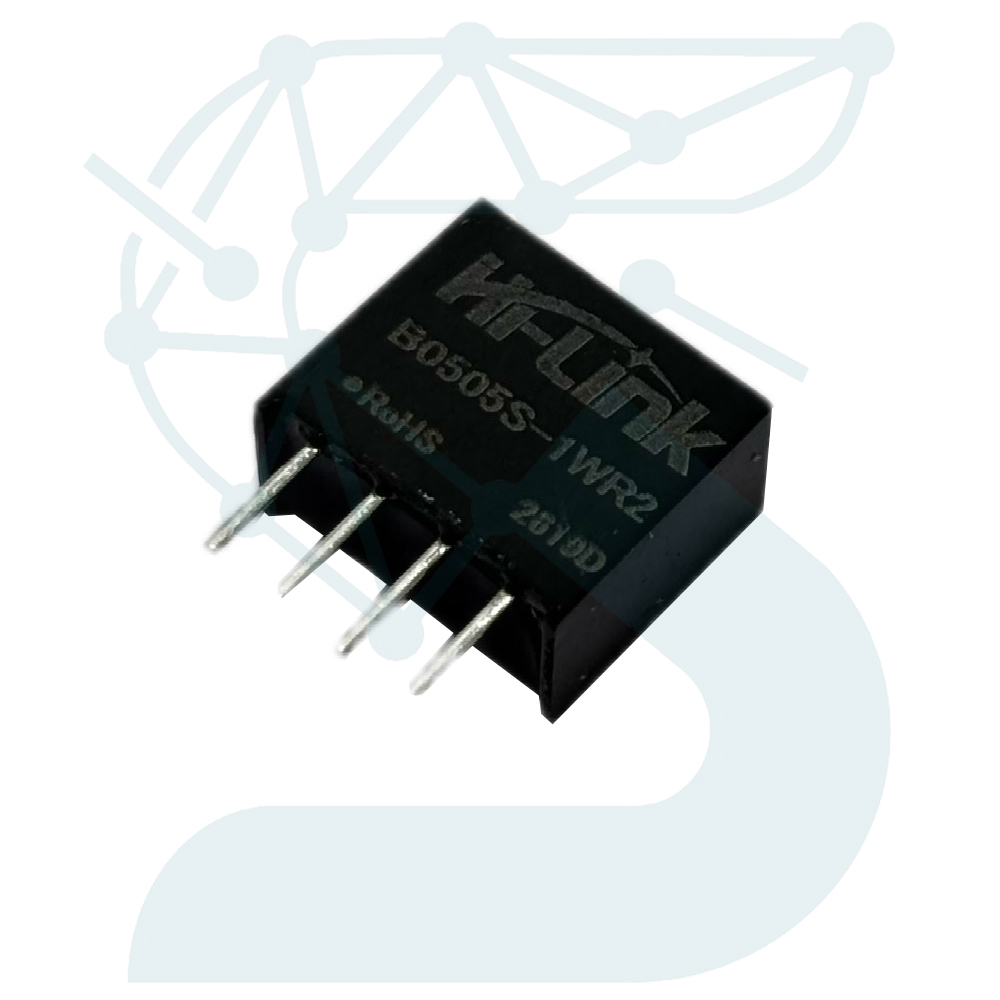

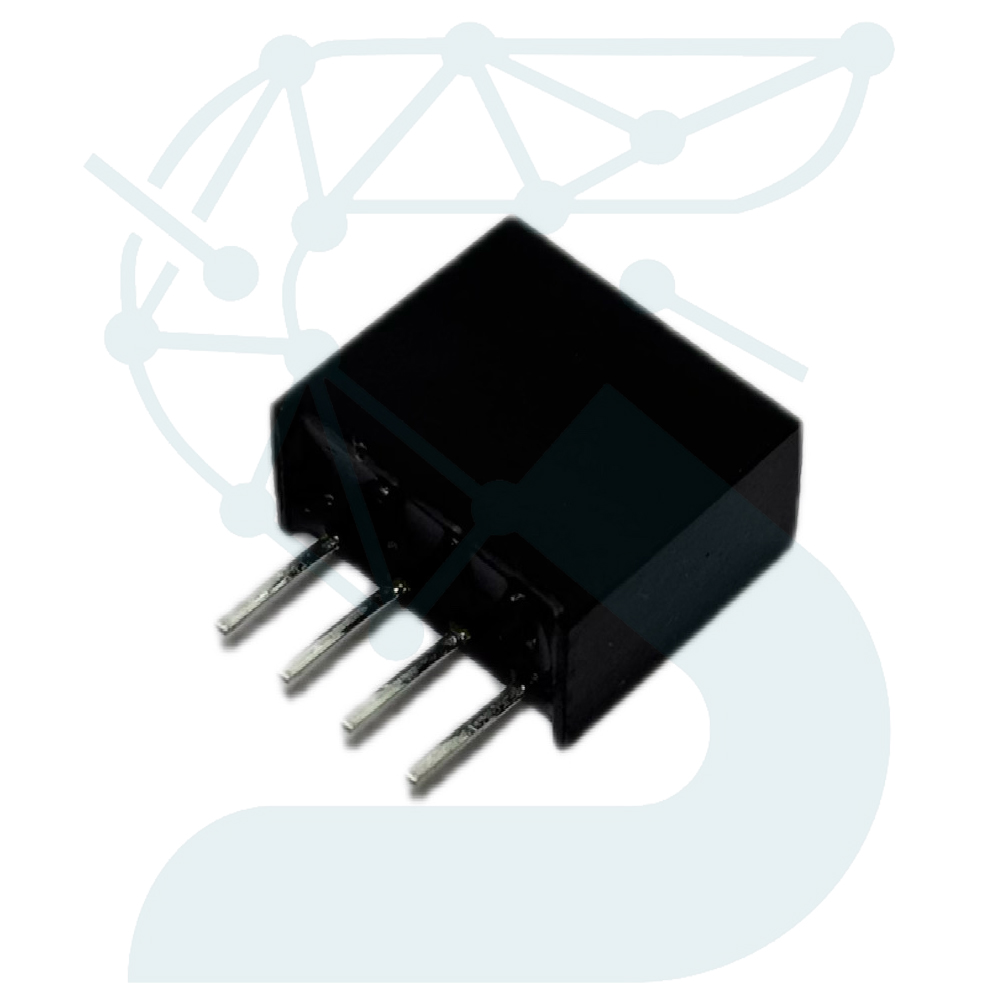

ماژول ایزولاتور 5V به 5V مدل B0505S-1W یک مبدل تغذیه DC به DC ایزوله و مینیاتوری با توان 1 وات است که برای جداسازی الکتریکی کامل بین دو بخش مدار و حذف نویزهای ناخواسته زمین (Ground Loop) به کار می‌رود. این ماژول راه‌حلی فوق‌العاده کاربردی برای تأمین تغذیه پایدار، بدون نویز و محافظت‌شده در مدارهای دیجیتال حساس، سیستم‌های مخابراتی و تجهیزات صوتی و داده‌ای محسوب می‌شود.
مکانیزم داخلی این ماژول مبتنی بر توپولوژی سوئیچینگ ایزوله با ترانسفورماتور فرکانس‌بالا است که ولتاژ ورودی نامی 5 ولت DC (محدوده 4.5 تا 5.5 ولت) را دریافت کرده و در خروجی ولتاژ رگوله‌شده 5 ولت با تحمل عایقی تا 1000VDC ارائه می‌دهد. به دلیل عدم وجود اتصال فیزیکی یا زمین مشترک بین ورودی و خروجی، تداخلات الکترومغناطیسی (EMI)، اسپایک‌های ولتاژی و نویزهای ناشی از سوئیچینگ به مدار سمت خروجی منتقل نمی‌شوند.
این مبدل با پکیج استاندارد SIP و ابعاد بسیار فشرده، فضای ناچیزی از برد مدارچاپی (PCB) را اشغال می‌کند و به لطف بهره‌وری بالا و تلفات حرارتی پایین، عملکرد پایداری در محدوده دمایی وسیع 45- تا 85+ درجه سانتی‌گراد ارائه می‌دهد. B0505S-1W به دلیل حذف کامل نویزهای خط زمین، انتخابی ایده‌آل برای ماژول‌های صوتی، پورت‌های RS485/CAN و سنسورهای ابزاردقیق است.
| پارامتر | مقدار / توضیح |
|---|---|
| مدل | B0505S-1W Isolated DC-DC Converter |
| ولتاژ ورودی نامی | 5V DC (محدوده مجاز: 4.5V تا 5.5V DC ±10%) |
| ولتاژ خروجی | 5V DC ±10% |
| توان نامی خروجی | حداکثر 1 وات (1W) |
| جریان خروجی | 200 میلی‌آمپر (تا سقف 300 میلی‌آمپر) |
| ولتاژ ایزولاسیون (Insulation Voltage) | 1000 ولت DC |
| راندمان و بهره‌وری | بین 70% تا 86% (بسته به میزان بار) |
| ریپل و نویز خروجی (Ripple & Noise) | حداکثر ≤100mVp-p (اسمی ≤75mVp-p) |

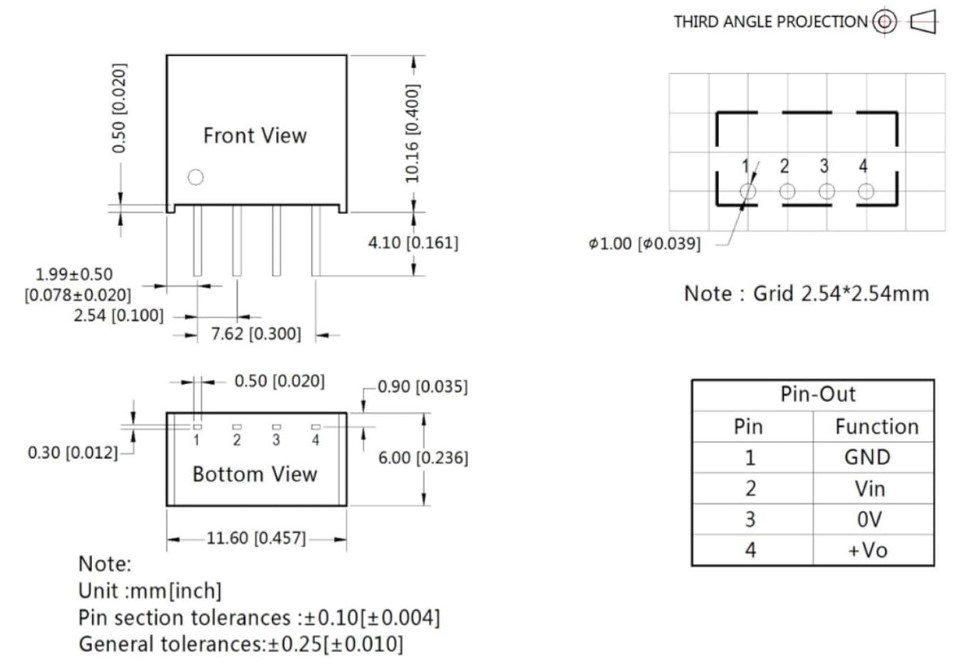

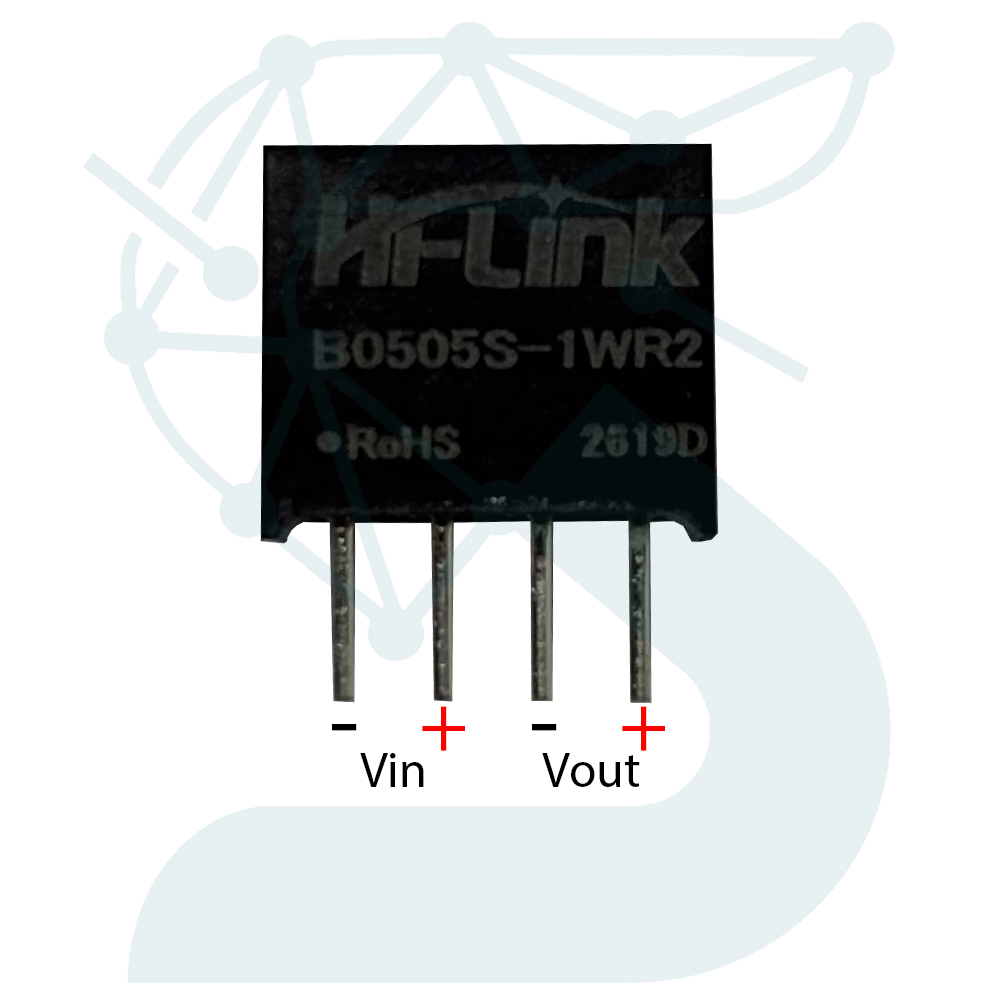

| نوع پکیج و پایه‌ها | 4 پین ردیفی استاندارد (SIP Package) |
| حفاظت اتصال کوتاه خروجی | دارد (1 ثانیه همراه با بازیابی خودکار Auto-recovery) |
| حداکثر بار خازنی مجاز | 220 میکروفاراد (220µF) |
| ابعاد برد (میلی‌متر) | 11.7 × 6 × 10 |
| دمای کاری محیط | 45- تا 85+ درجه سانتی‌گراد |
