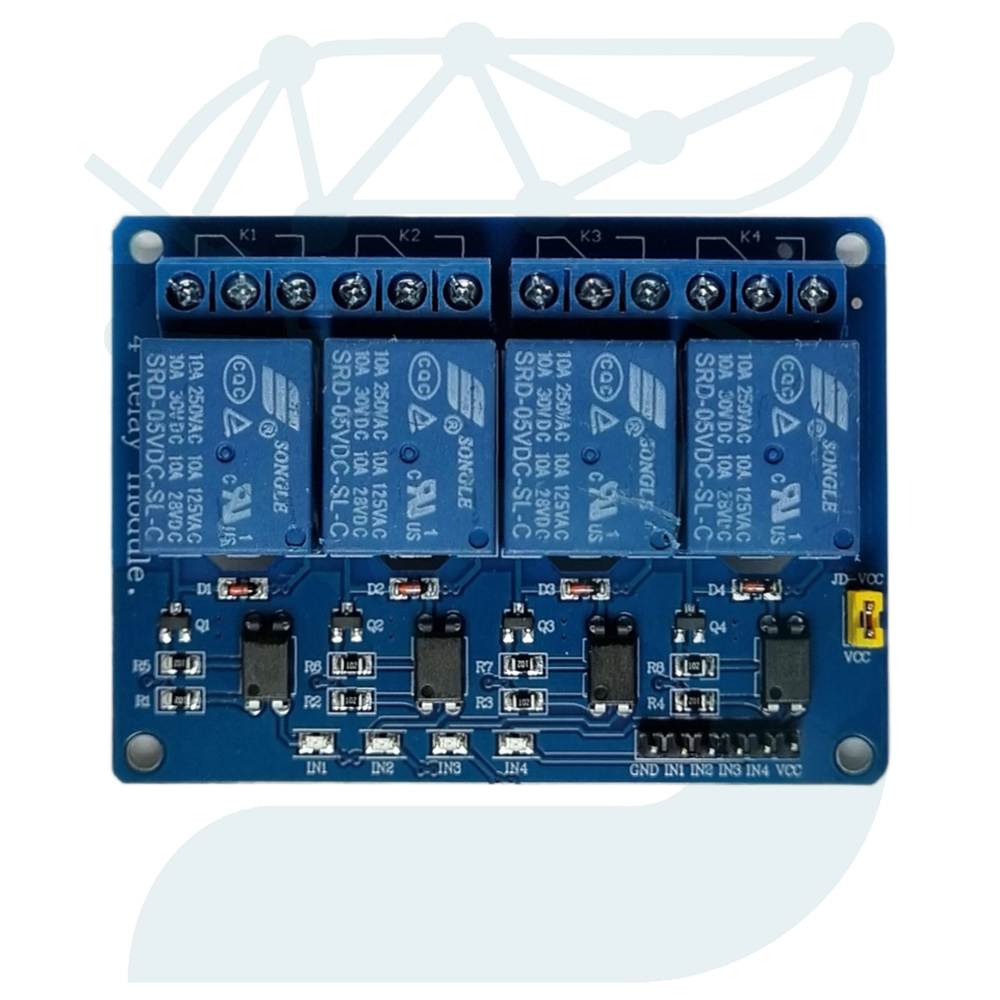

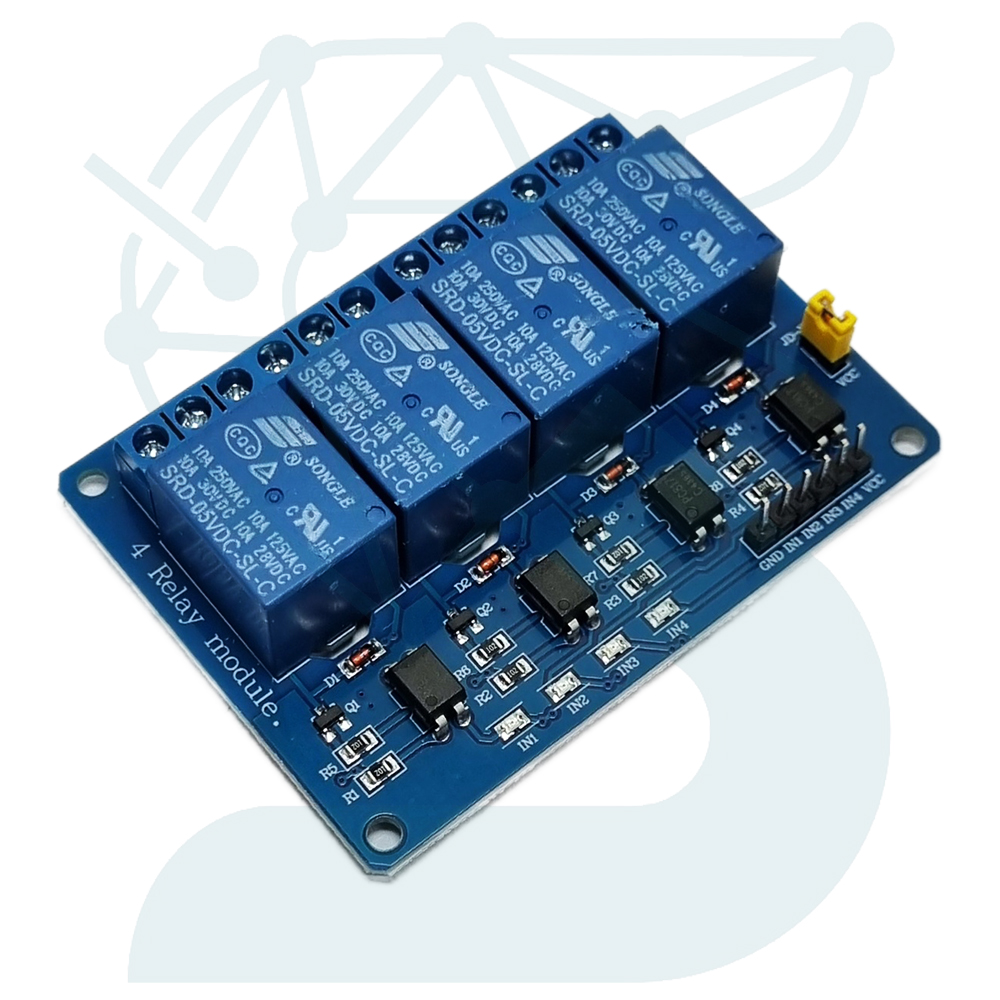

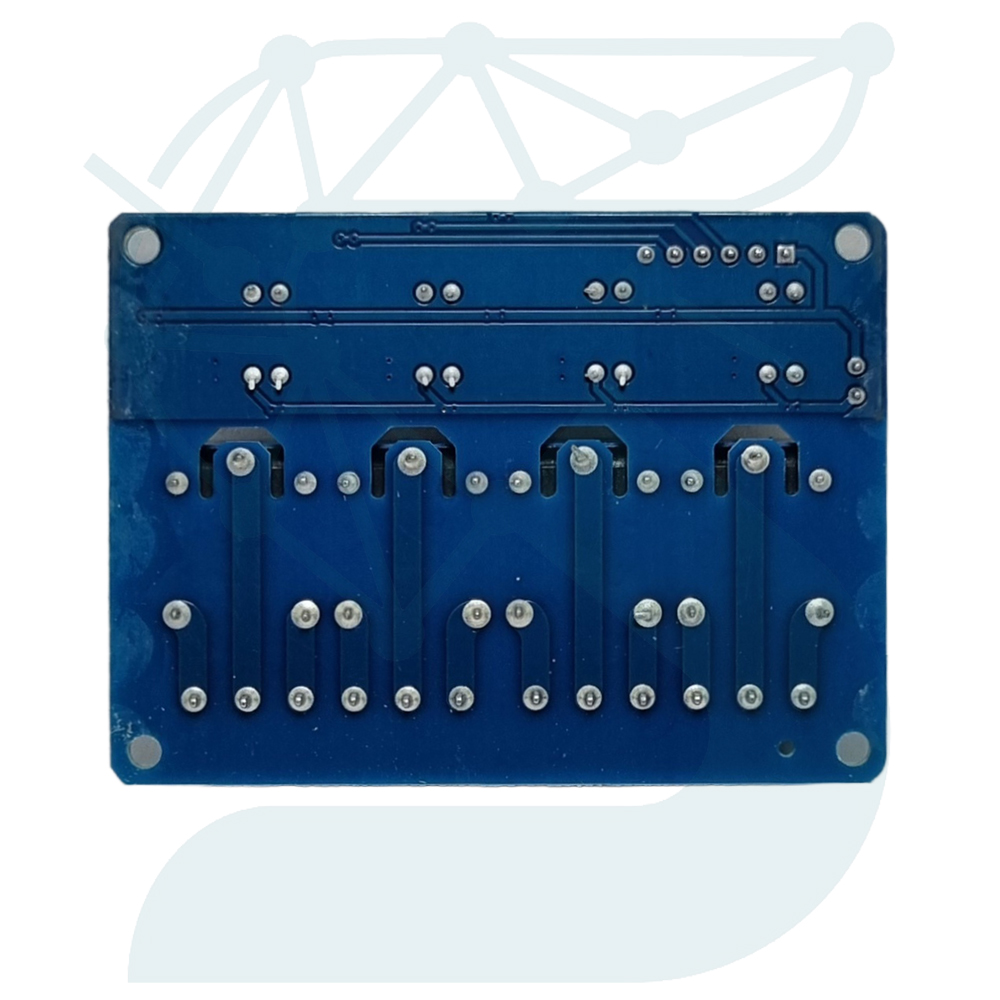

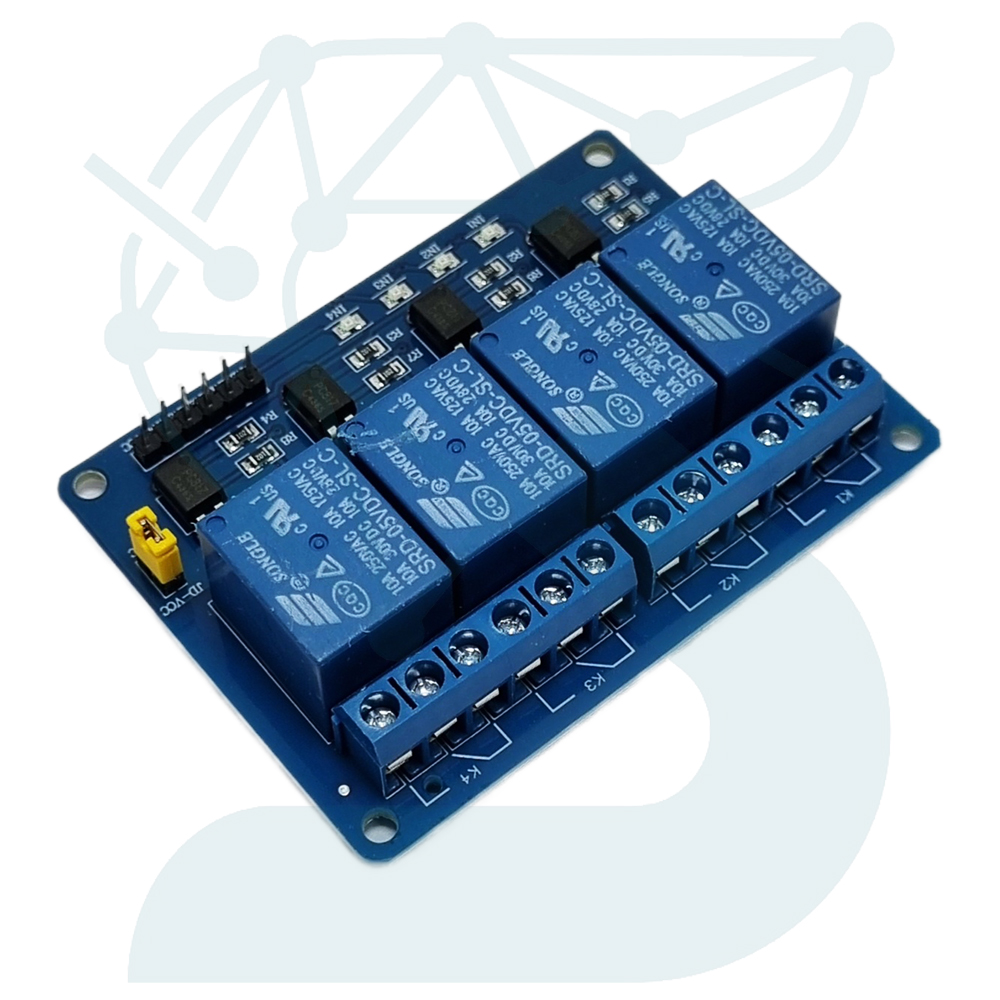

ماژول رله 4 کانال 5 ولت یک برد آماده برای کنترل بارهای ولتاژ بالا (AC یا DC) توسط سیگنالهای ولتاژ پایین از میکروکنترلرها است. به کمک این ماژول میتوان وسایلی مانند لامپ، فن، پمپ آب، و دیگر تجهیزات برقی را مستقیماً از طریق آردوینو، PIC، AVR یا هر کنترلر مشابه مدیریت کرد.
هر کانال دارای یک رله مستقل نوع SPDT (Single Pole Double Throw) بوده که امکان تغییر بین دو مدار متفاوت را فراهم میکند. ایزولاسیون نوری توسط اپتوکوپلر سبب افزایش ایمنی و جلوگیری از انتقال نویز ولتاژ بالا به مدار کنترلی میشود.
با اعمال سیگنال منطقی به ورودی هر کانال، رله متناظر فعال شده و کنتاکتهای خروجی تغییر وضعیت میدهند. این ماژول معمولاً دارای ورودی فعال-پایین (Active Low) است، به این معنی که با قرار دادن ورودی در سطح صفر منطقی، رله فعال میشود.
مدار دارای LED نشانگر وضعیت است تا فعالبودن هر کانال را بهطور واضح نمایش دهد. وجود ترمینالهای پیچی در بخش خروجی، امکان اتصال مستقیم سیمهای بار را فراهم میکند.
| مشخصه | توضیحات |
|---|---|
| تعداد کانال | 4 عدد |
| ولتاژ تحریک رله | 5 ولت DC |
| نوع رله | SPDT (یک تیغه، دو حالت) |
| ظرفیت کنتاکتها | 10A در 250VAC یا 30VDC |
| جداسازی ایزوله | دارد (اپتوکوپلر) |
| سطح ورودی منطقی | سازگار با 3.3 ولت و 5 ولت |
| مد فعالسازی | Active Low |
| نمایش وضعیت | LED مجزا برای هر کانال |
| ابعاد برد | تقریبی 75 × 55 میلیمتر |
| نوع ترمینال خروجی | پیچدار برای اتصال سیم |
| ایمنی | دیود هرزگرد و طراحی ایزوله برای حفاظت MCU |
