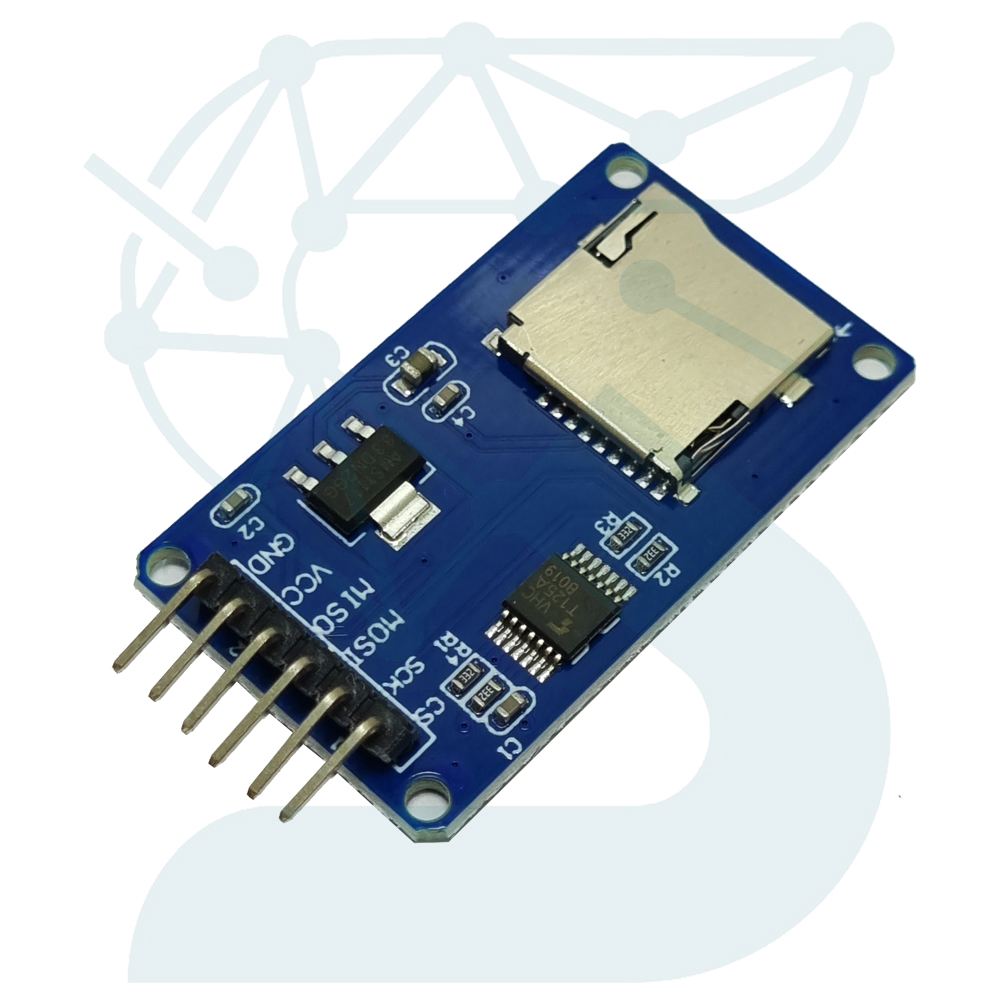

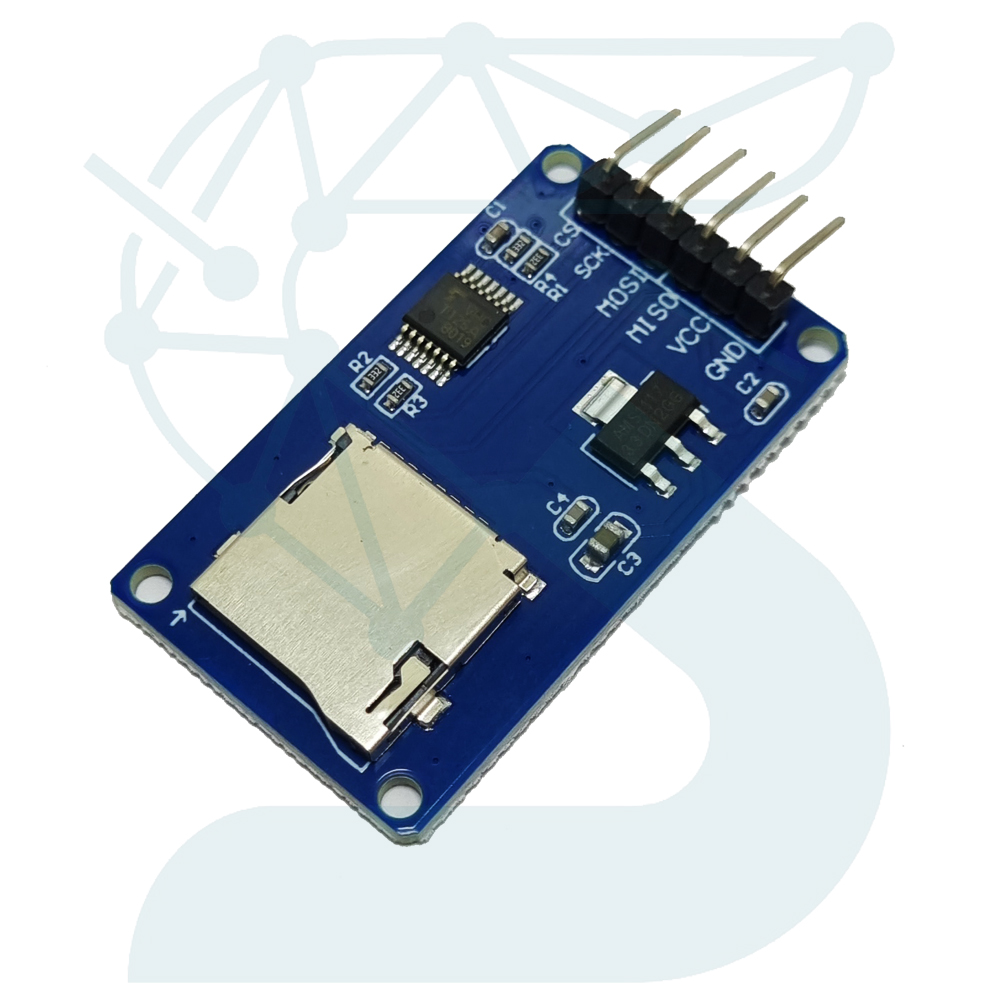

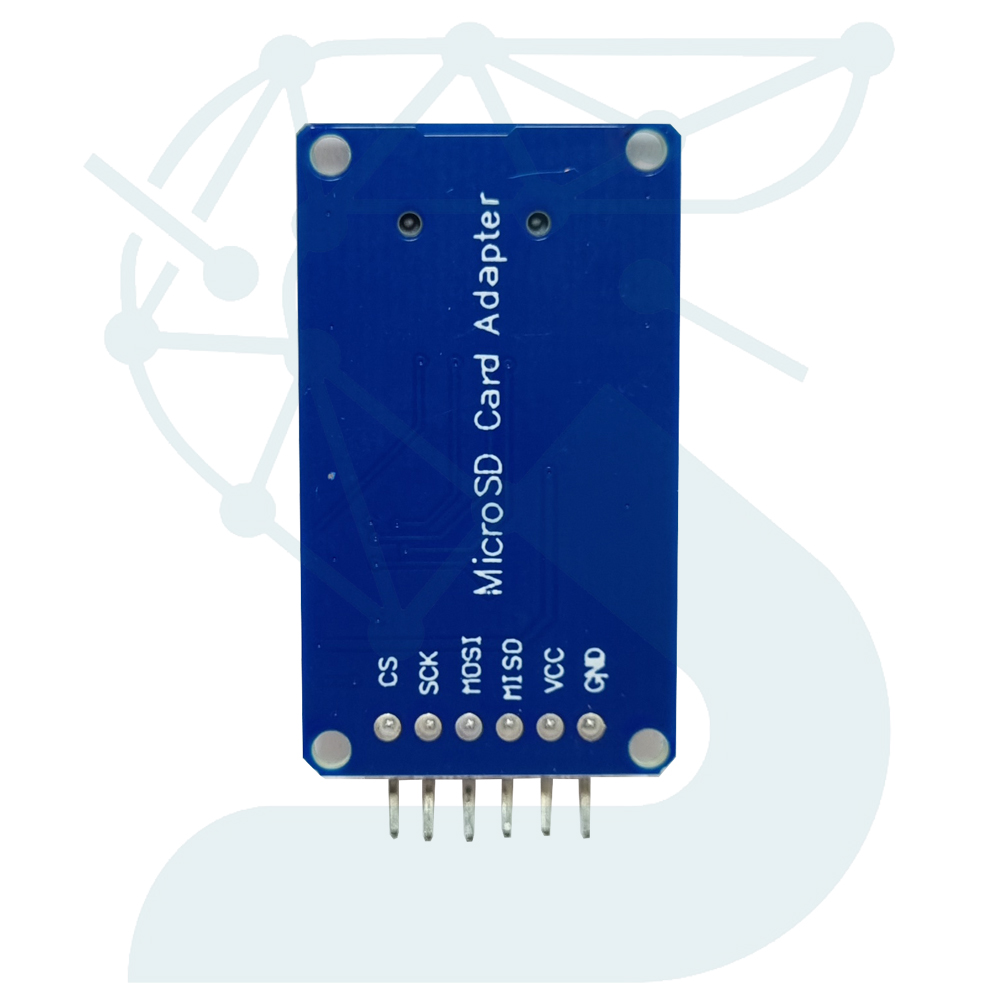

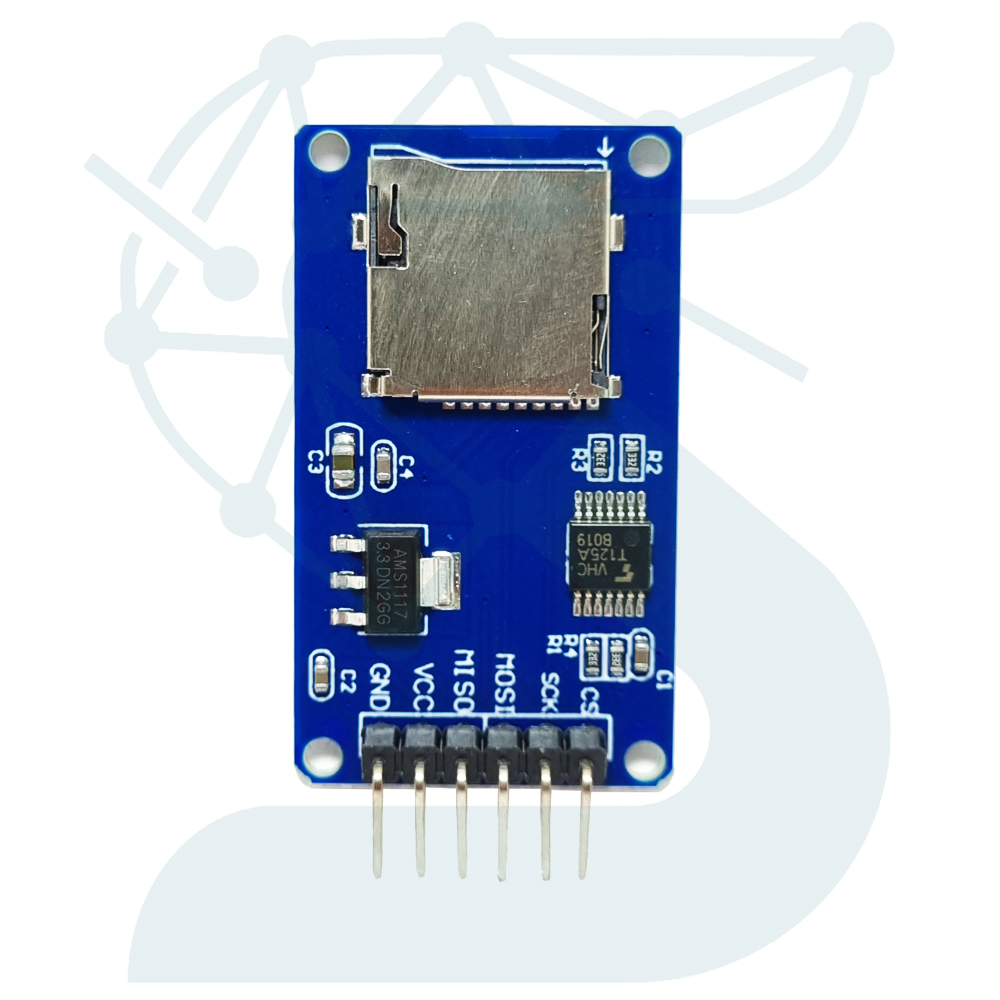

ماژول مموری ریدر SD CARD READER

ماژول مموری ریدر SD CARD (رابط SPI برای میکروکنترلرها)

ماژول مموری ریدر SD Card یک رابط حیاتی است که پل ارتباطی بین حافظه‌های جانبی با حجم بالا (مانند Micro SD / TF Card) و سیستم‌های کنترل تعبیه‌شده (Embedded Systems) مثل آردوینو، ESP32 و رزبری پای را فراهم می‌کند.

این ماژول در اصل یک مدار واسط است که وظیفهٔ اصلی‌اش، استانداردسازی پروتکل ارتباطی و مدیریت سطوح ولتاژ منطقی است. به‌عبارت دقیق‌تر، از طریق پروتکل سریال SPI (Serial Peripheral Interface) با میکروکنترلر ارتباط برقرار می‌کند و در عین حال، ولتاژ منطقی ۳.۳ ولتی مورد نیاز کارت SD را از ولتاژ تغذیهٔ ورودی (اغلب ۵ ولت) تأمین می‌کند.

با استفاده از این ماژول، پروژه‌های الکترونیک می‌توانند به فضای ذخیره‌سازی غیرفرّار (Non-Volatile) با ظرفیت گیگابایتی دسترسی پیدا کنند، که برای کاربردهایی نظیر ثبت داده‌های حسگر (Data Logging)، ذخیرهٔ فایل‌های پیکربندی یا پخش رسانه حیاتی است.

معماری و نحوه عملکرد (چرا SPI؟)

این ماژول، کارت‌های SD را مجبور به کار در حالت SPI Mode می‌کند. SPI یک پروتکل چهارسیمه (MISO, MOSI, SCK, CS) است که سرعت انتقال دادهٔ بالا، همزمان و فول‌دوبلکس را فراهم می‌کند. این سرعت، آن را برای خواندن و نوشتن بلاک‌های بزرگ داده، مانند آنچه در سیستم‌های فایل FAT16/FAT32 رایج است، ایده‌آل می‌سازد.

ماژول‌های با کیفیت، از مبدل‌های سطح منطقی (Level Shifters) استفاده می‌کنند تا سیگنال‌های ۵ ولتی میکروکنترلر را به سطح ۳.۳ ولت مورد نیاز کارت SD تبدیل کنند و از آسیب دیدن حافظه جلوگیری شود – نکته‌ای فنی که تفاوت ماژول‌های حرفه‌ای را با مدل‌های ساده مشخص می‌کند.

جدول پارامترهای فنی ماژول مموری ریدر SD CARD

کاربردها و قابلیت‌ها

• ثبت داده‌های طولانی مدت (Data Logging): ذخیره‌سازی داده‌های حسگرها (دما، رطوبت، فشار) یا داده‌های محیطی در پروژه‌های IoT.
• پخش رسانه: ذخیره‌سازی فایل‌های صوتی (MP3/WAV) برای سیستم‌های صوتی هوشمند یا سیستم‌های اطلاع‌رسانی.
• سیستم‌های فایل سفارشی: استفاده به‌عنوان حافظهٔ اصلی برای سیستم‌های عامل سبک یا اجرای کد از حافظه (مانند بوت‌لودرها).
• پروژه‌های دوربین و تصویربرداری: ذخیره‌سازی تصاویر گرفته‌شده با ماژول‌های دوربین مانند OV7670.
• ذخیره پیکربندی (Configuration Storage): نگهداری تنظیمات کاربردی برای دستگاه‌هایی که پس از قطع برق باید اطلاعات را حفظ کنند.

نکات فنی تخصصی برای راه‌اندازی

1. اهمیت پین CS (Chip Select): برای فعال‌سازی کارت SD، پین CS باید روی حالت پایین (LOW) قرار گیرد؛ وقتی غیرفعال باشد، کارت SD در حالت کم‌مصرف قرار می‌گیرد.
2. ولتاژ پایدار (VCC): عملیات نوشتن روی کارت SD می‌تواند جریان بالایی (تا 80 میلی‌آمپر) در لحظه مصرف کند. مطمئن شوید که منبع تغذیه (VCC) میکروکنترلر شما به اندازه کافی پایدار است.
3. کتابخانه‌های ضروری: در محیط آردوینو، استفاده از کتابخانه استاندارد SD Library یا SdFat Library (که کارایی بالاتری دارد) ضروری است.
4. فرمت کارت: قبل از استفاده، کارت حافظه باید با یکی از فرمت‌های FAT16 یا FAT32 فرمت شود تا توسط میکروکنترلر قابل شناسایی باشد.
