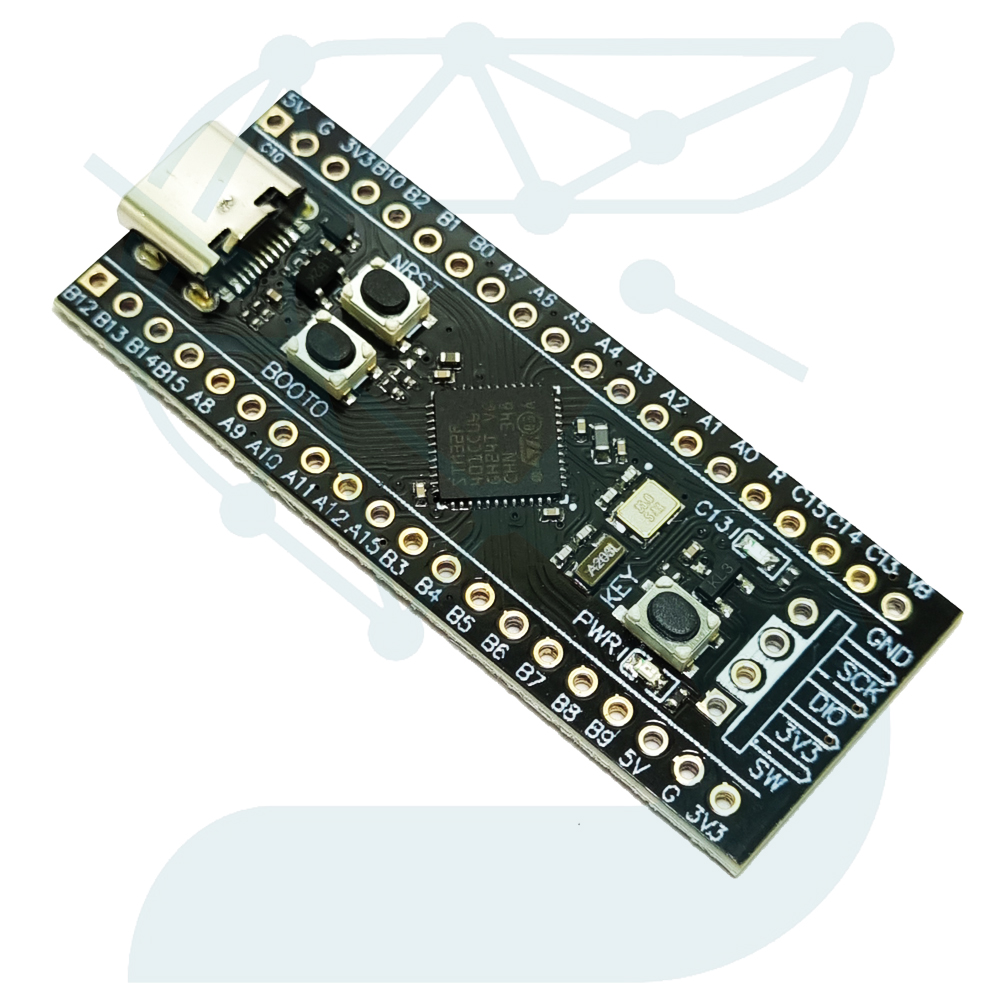

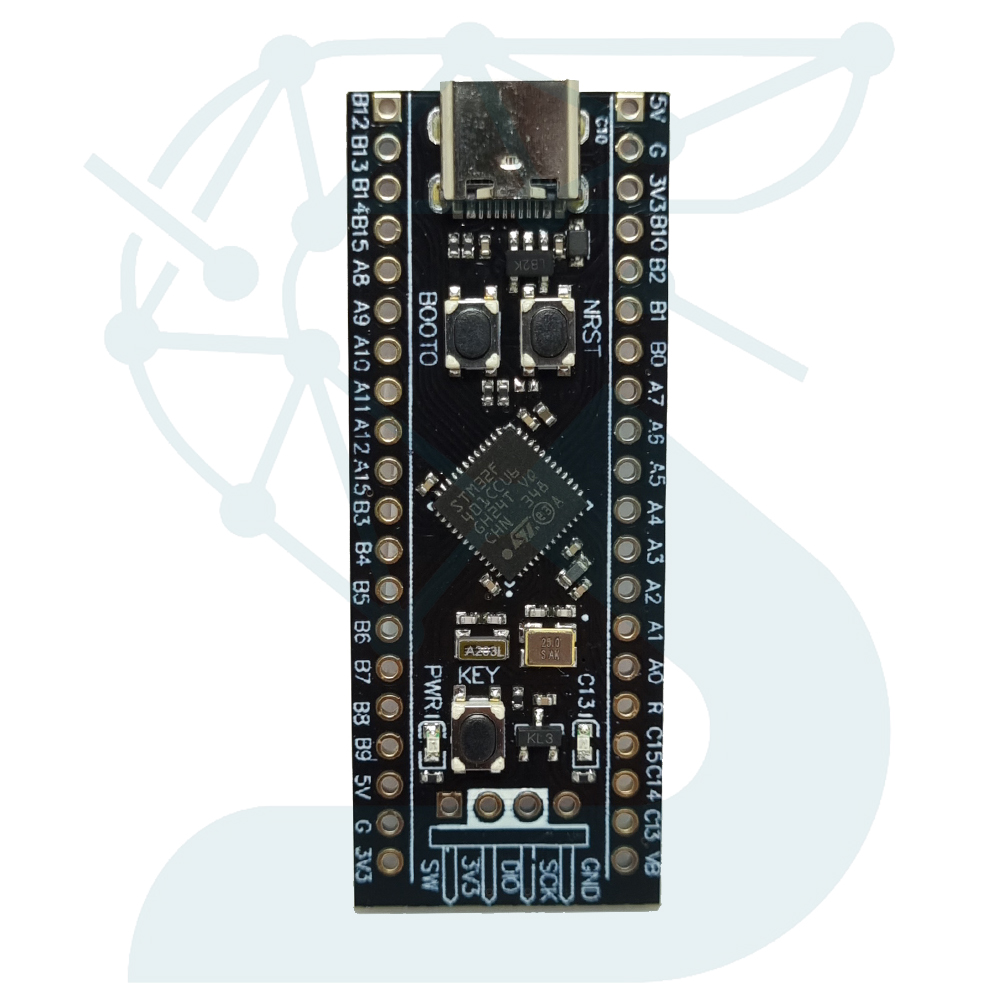

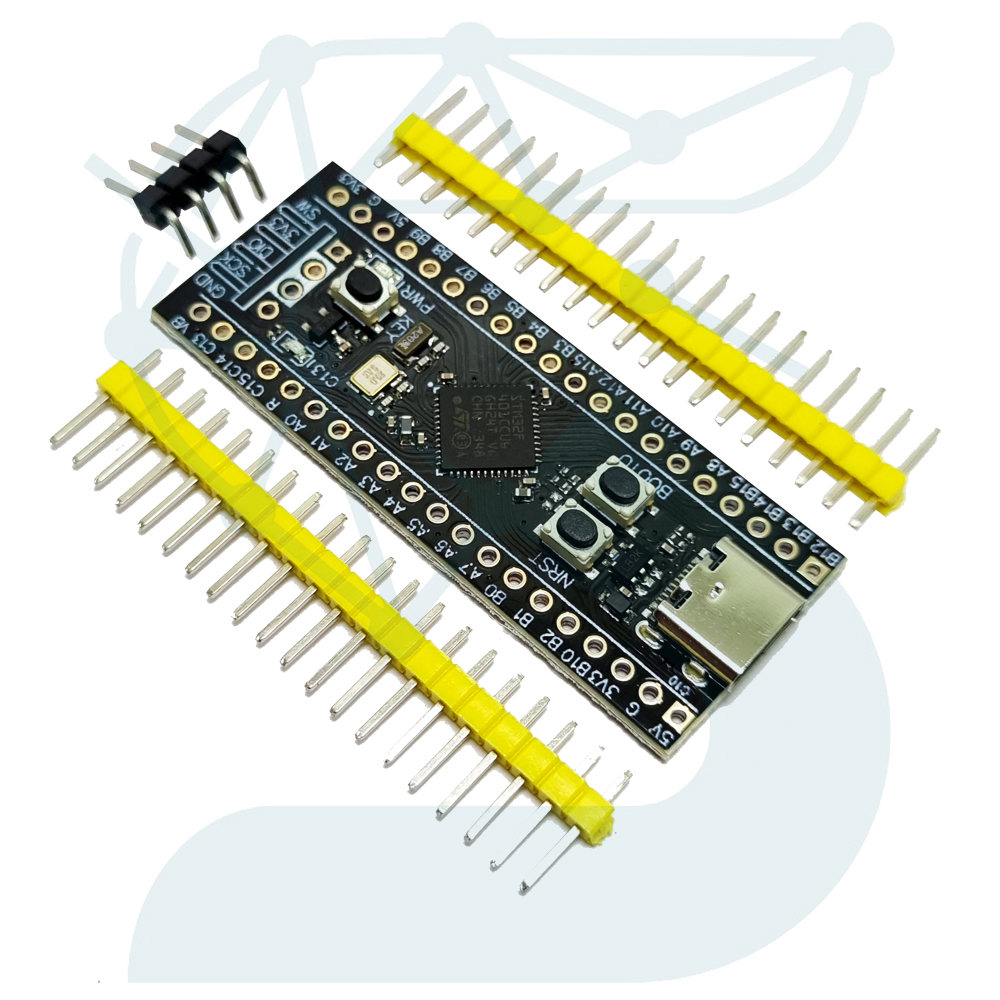

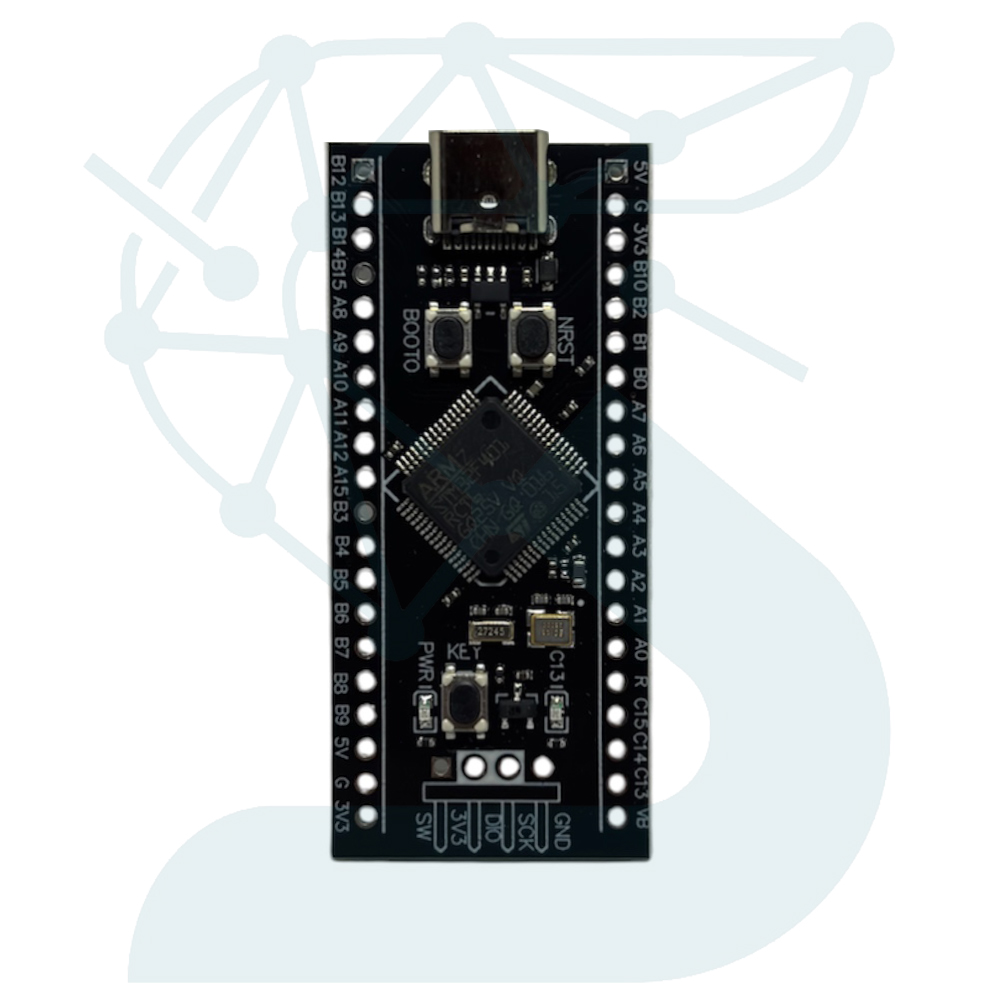

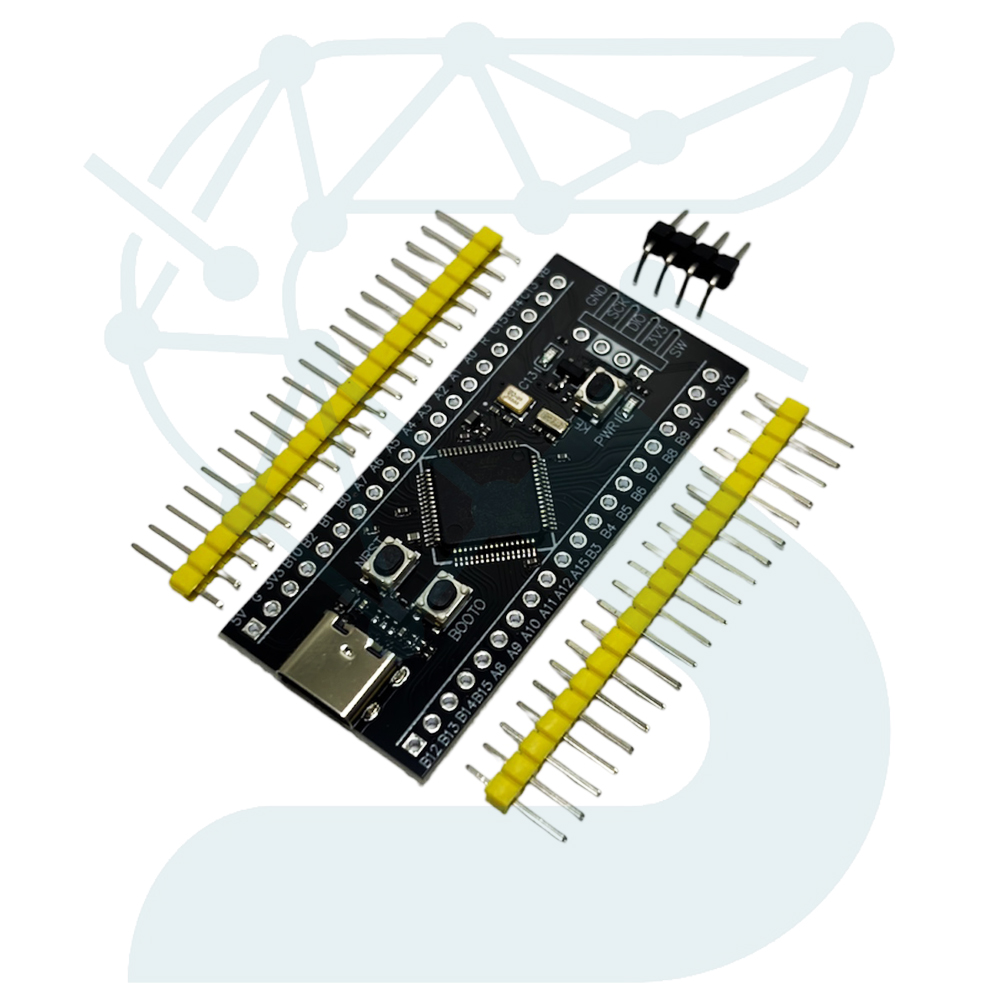

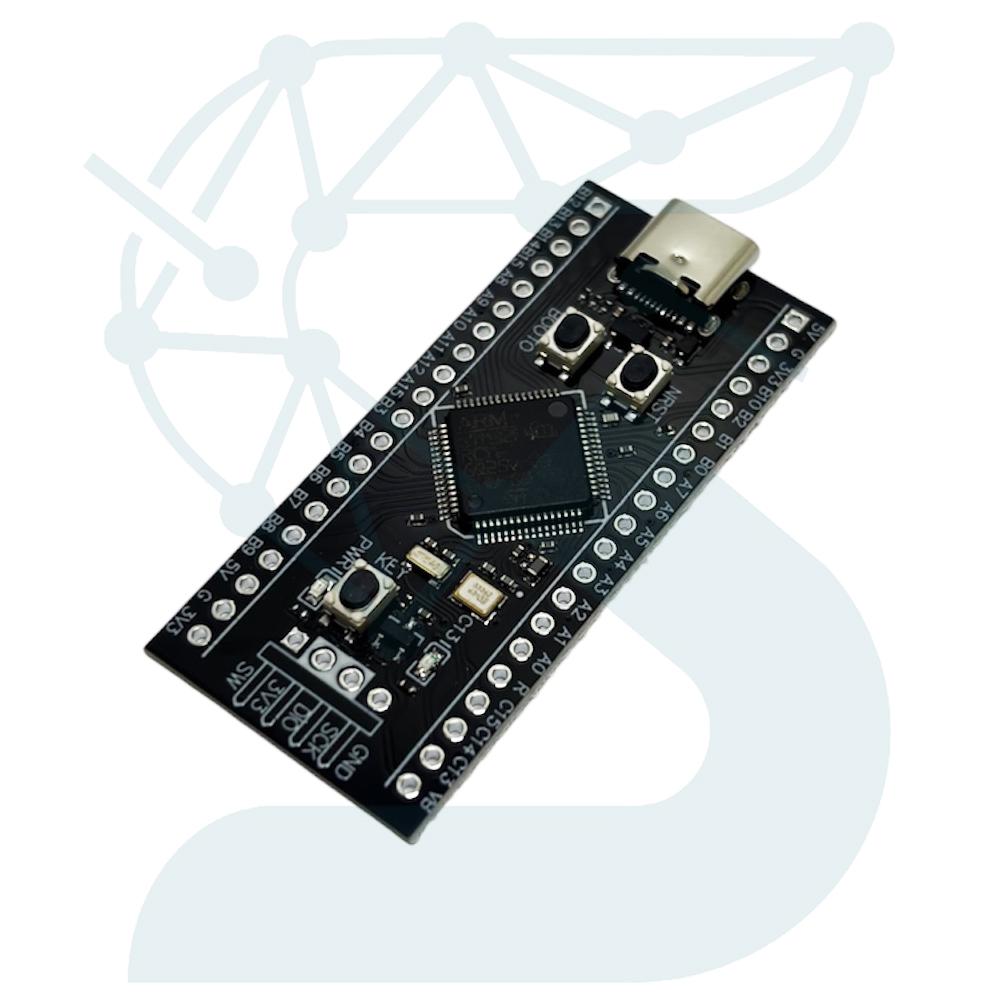

هدر برد BlackPill با چیپ STM32F401RCT6

هدر برد STM32F401RCT6 که در دنیای سخت‌افزار به نام Black Pill شناخته می‌شود، یک برد توسعه بسیار قدرتمند و اقتصادی بر پایه معماری ARM Cortex-M4 است. این برد به عنوان نسخه تکامل‌یافته و قدرتمندتر برد مشهور Blue Pill عرضه شده و با هدف رفع محدودیت‌های پردازشی و حافظه در پروژه‌های نهفته (Embedded) طراحی شده است.

ستفاده از هسته Cortex-M4 به همراه واحد محاسبات ممیز شناور (FPU)، این برد را برای اجرای الگوریتم‌های پیچیده ، فیلترهای دیجیتال و پردازش سیگنال (DSP) بسیار کارآمدتر از سری F1 کرده است. همچنین استفاده از درگاه USB Type-C در این نسخه، دوام و سهولت اتصال را به شکل چشم‌گیری افزایش داده است.

قدرت پردازشی و حافظه

این میکروکنترلر با فرکانس کاری حداکثر 84 مگاهرتز (در برخی نسخه‌ها تا 100 مگاهرتز) و بهره‌گیری از 256 کیلوبایت حافظه Flash و 64 کیلوبایت SRAM، فضای کافی برای برنامه‌نویسی با زبان‌های C/C++، MicroPython و حتی محیط Arduino را فراهم می‌کند. وجود کریستال اصلی 25MHz و کریستال ساعت (RTC) 32.768KHz دقت زمان‌بندی پروژه‌های توکار را تضمین می‌کند.

ویژگی‌های کلیدی

• هسته پردازشی: ARM 32-bit Cortex-M4 با واحد FPU (محاسبات اعشاری سخت‌افزاری).
• درگاه USB Type-C: برای تغذیه و ارتباط USB OTG (قابلیت تبدیل شدن به Host یا Device).
• رابط‌های ارتباطی: پشتیبانی گسترده از پروتکل‌های صنعتی I2C، SPI/I2S و USART.
• تنوع ورودی/خروجی: دارای 36 پین I/O با قابلیت تحمل سطح ولتاژ 5 ولت در اکثر پایه‌ها.
• مدیریت بوت: دارای کلیدهای اختصاصی Reset و BOOT0 برای ورود آسان به حالت DFU و پروگرام کردن بدون نیاز به پروگرامر خارجی (از طریق USB).

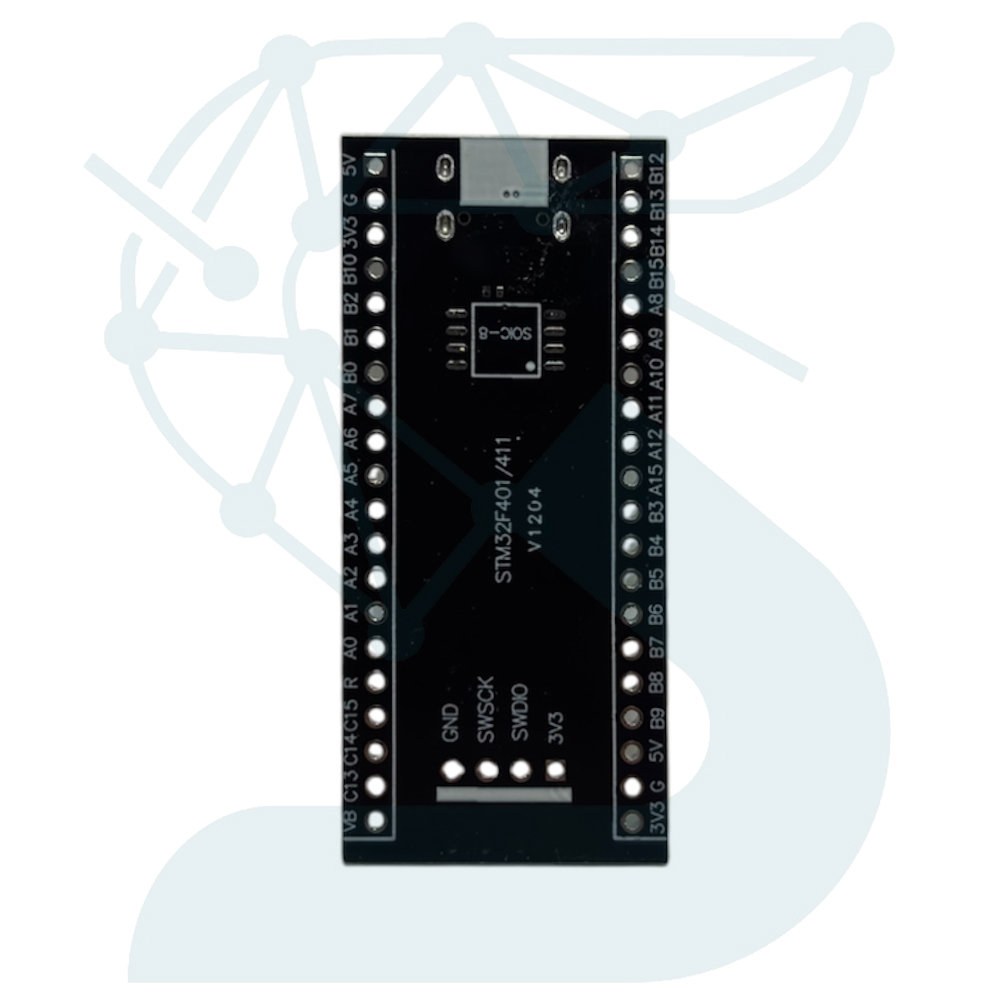

• پد رزرو حافظه: در پشت برد، پدهایی برای نصب حافظه Flash خارجی (SPI Flash) پیش‌بینی شده است.

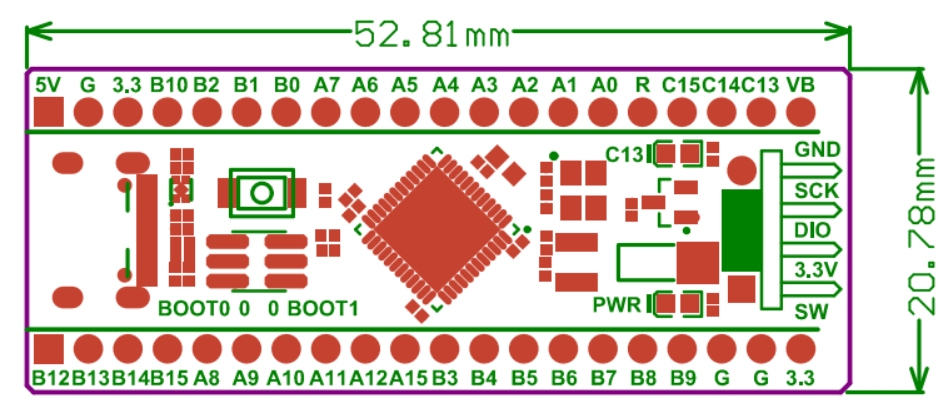

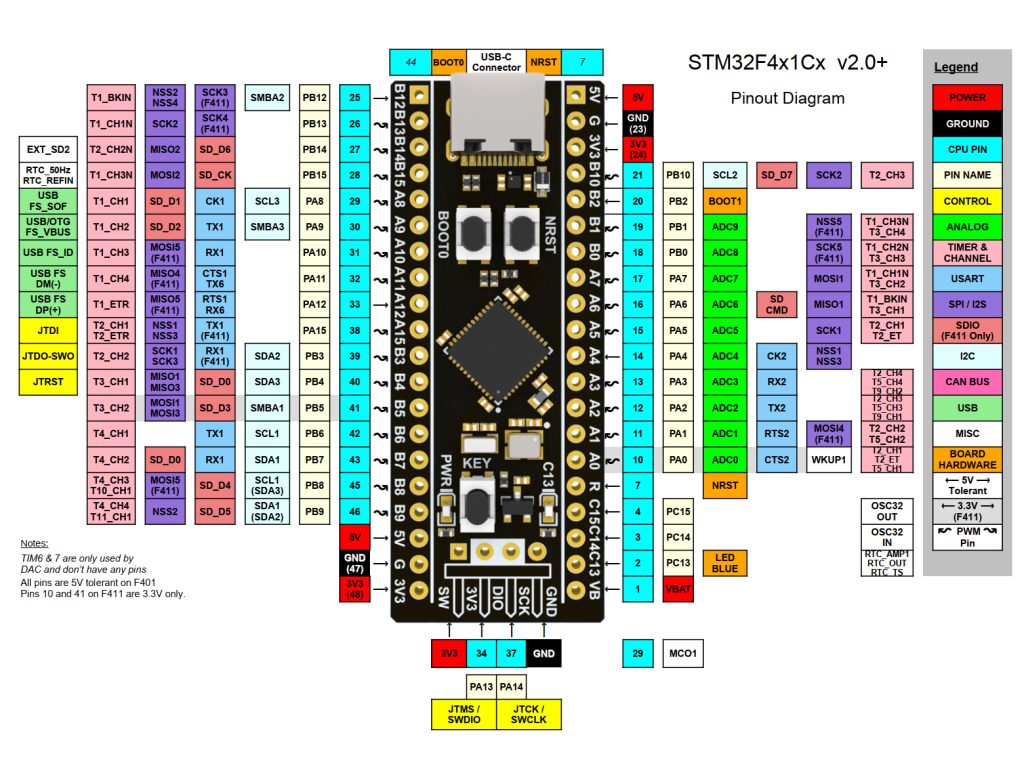

مشخصات فنی هدر برد Black Pill

نحوه عملکرد و راه اندازی

این برد توسعه از چندین روش برای بارگذاری کد پشتیبانی می‌کند:

1. رابط SWD: با استفاده از پروگرامر ST-Link V2 (توصیه شده برای دیباگ حرفه‌ای).
2. حالت DFU: با نگه داشتن کلید BOOT0 و فشردن کلید Reset، برد به حالت DFU رفته و مستقیماً از طریق کابل USB Type-C و نرم‌افزار STM32CubeProg پروگرام می‌شود.
3. پشتیبانی نرم‌افزاری: این برد کاملاً با STM32CubeIDE، Keil، PlatformIO و Arduino IDE (با نصب پکیج STM32 Cores) سازگار است.

کاربردهای پیشنهادی

• ساخت بردهای کنترلر کوادکوپتر و رباتیک (به دلیل وجود FPU).
• پروژه‌های مانیتورینگ صنعتی با تعداد سنسورهای بالا.
• پیاده‌سازی دستگاه‌های USB OTG مانند کیبورد، ماوس یا دیتالاگر.
• آموزش حرفه‌ای معماری ARM و میکروکنترلرهای سری STM32F4.
• جایگزینی ایده آل برای Blue Pill در پروژه‌هایی که با کمبود RAM یا سرعت پردازش مواجه هستند.
