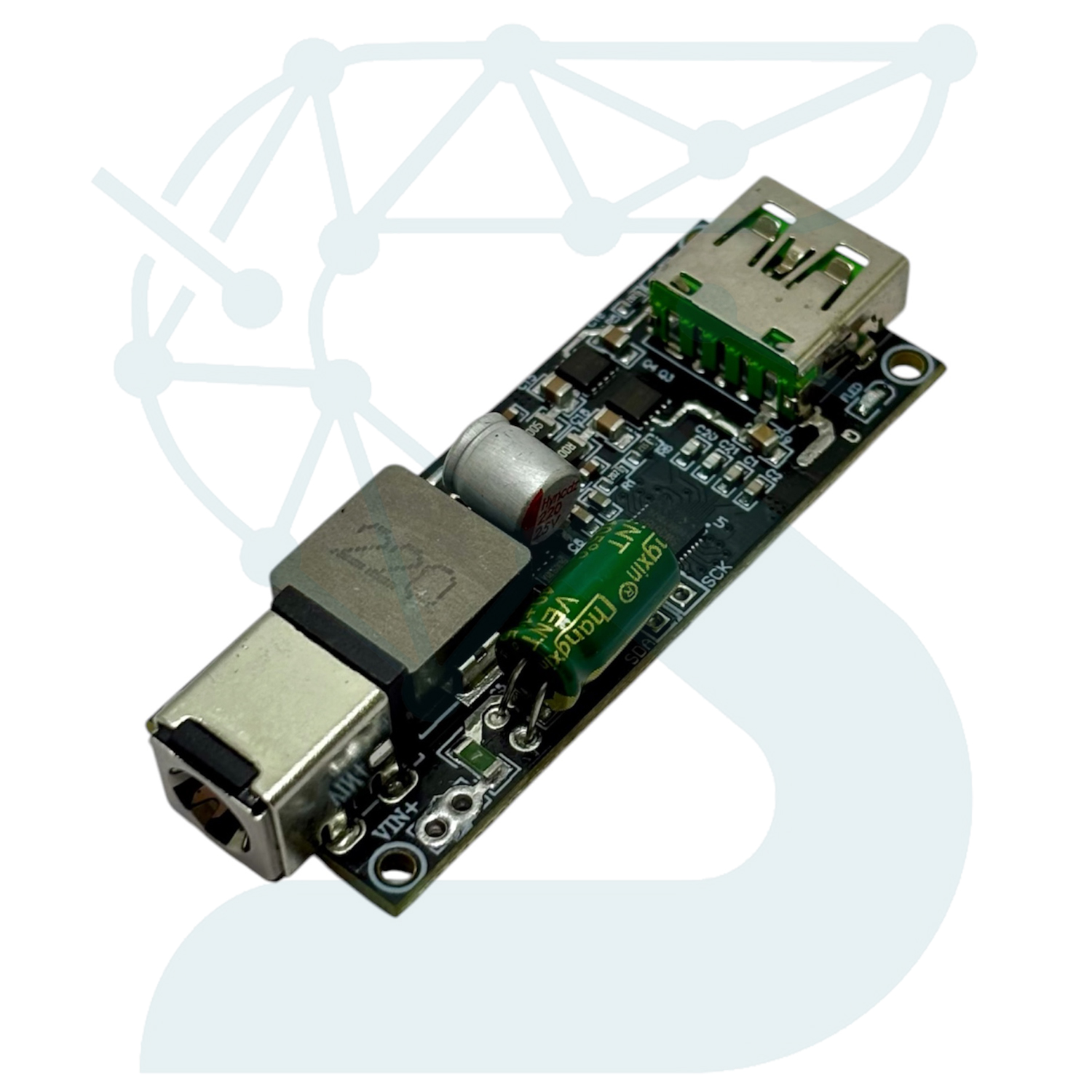

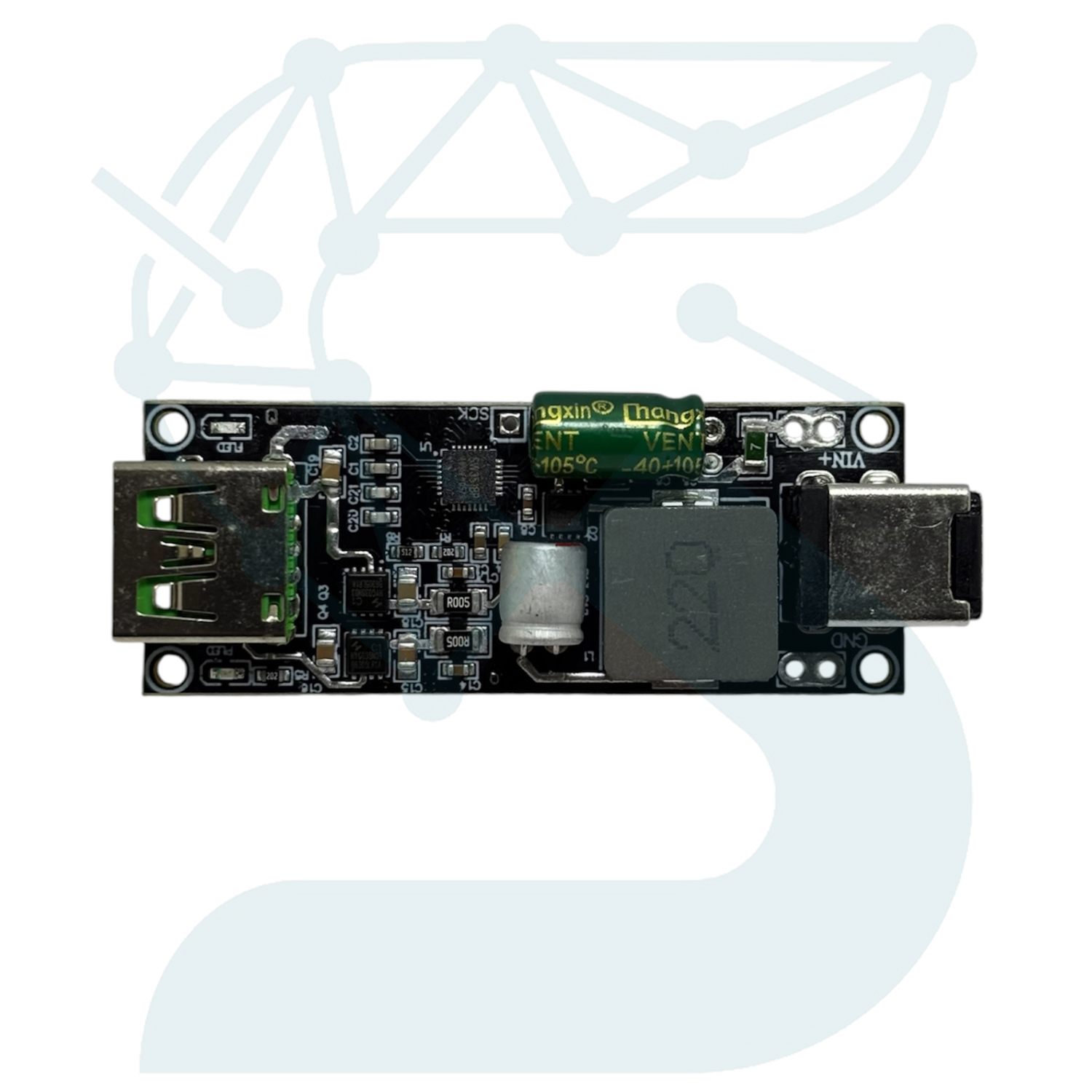

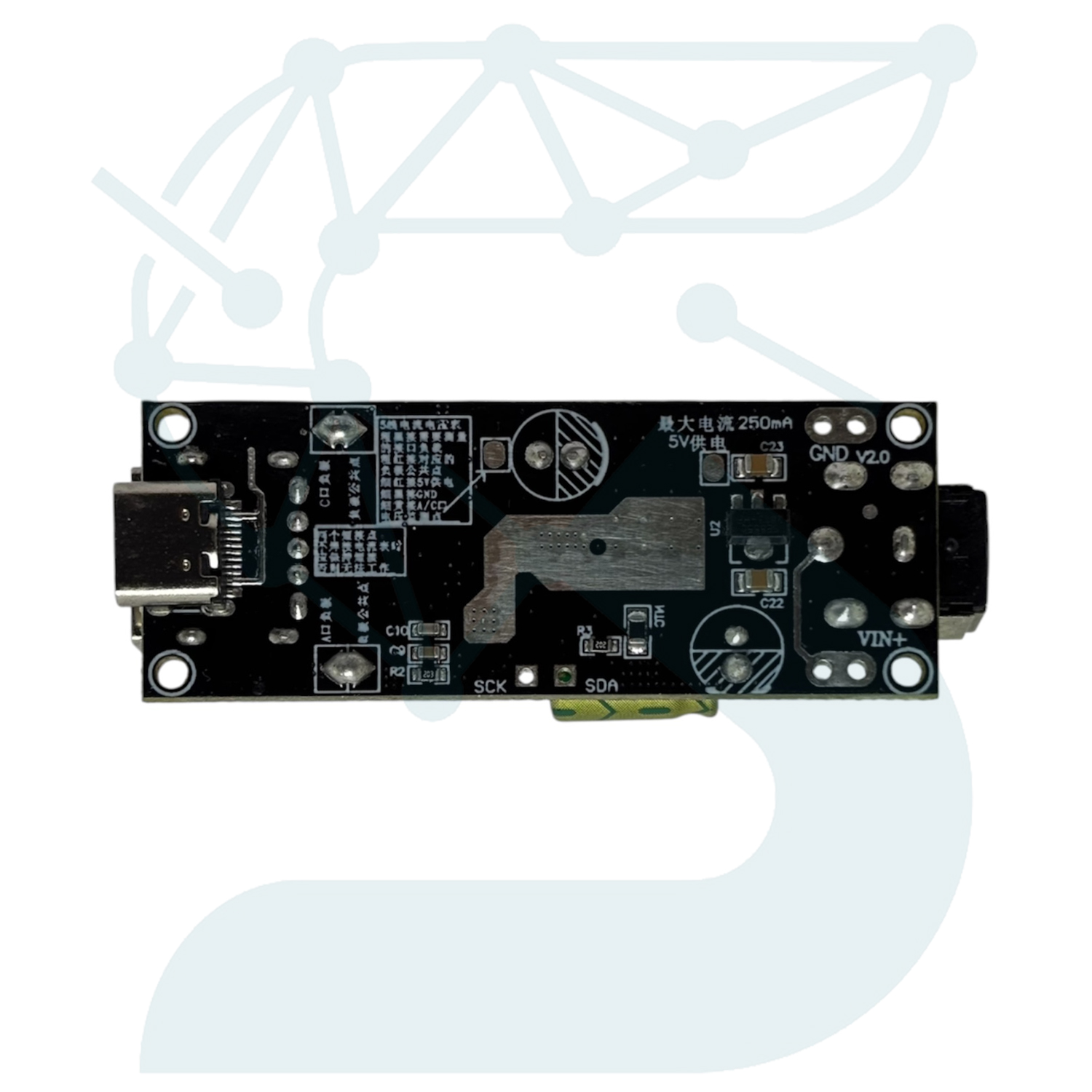

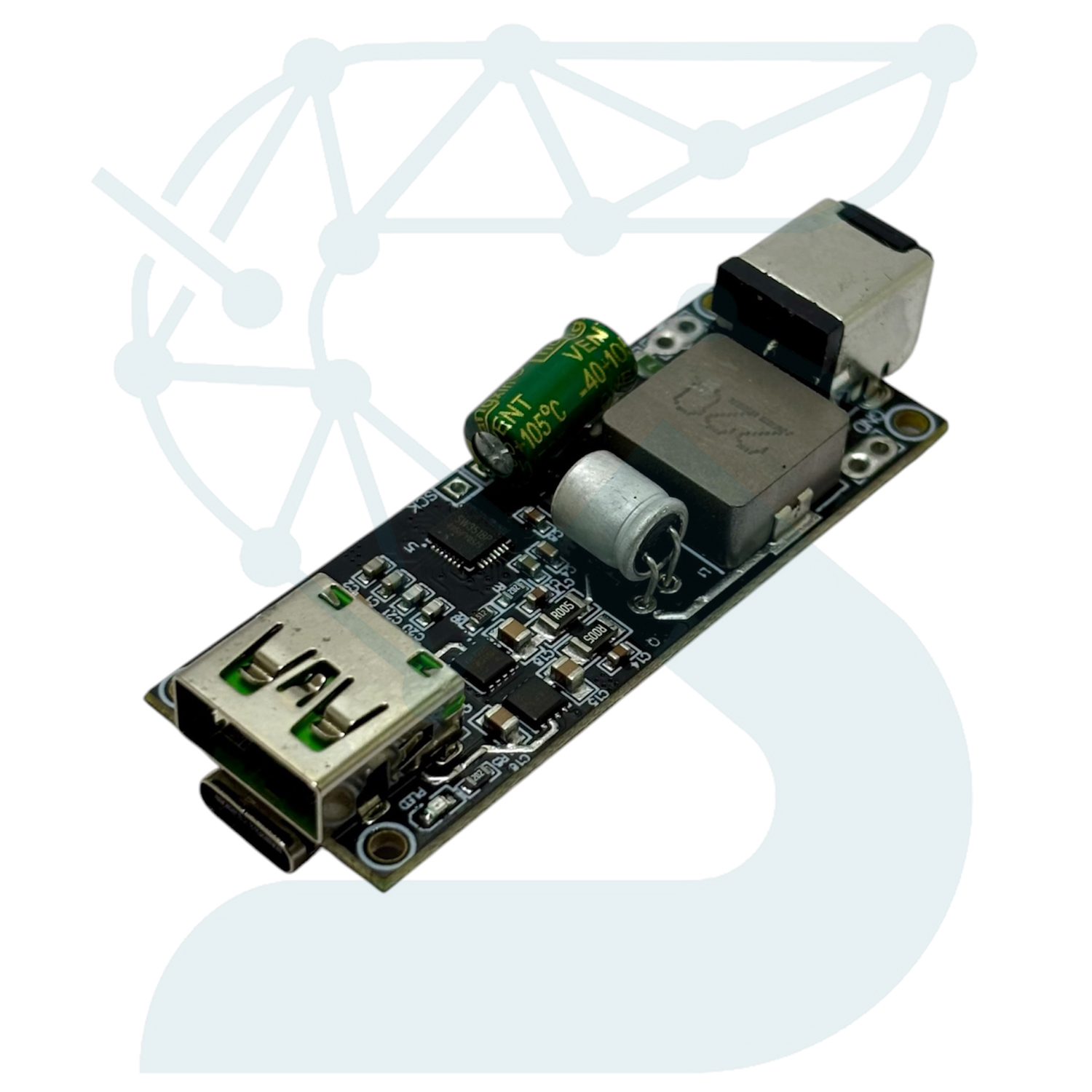

ماژول سوپر فست شارژ SW3518 100W با خروجي USB و TYPE-C

ماژول سوپر فست شارژ SW3518 یک مبدل با بازدهی بالا و توان خروجی تا 100 وات (20V/5A) است که جهت شارژ سریع انواع تجهیزات دیجیتال از جمله لپ‌تاپ‌های مجهز به پورت Type-C، تبلت‌ها و گوشی‌های هوشمند طراحی شده است. این ماژول با پشتیبانی از محدوده ولتاژ ورودی گسترده 6 تا 40 ولت DC، انتخابی ایده‌آل برای ساخت شارژرهای قدرتمند خودرویی، پاوربانک‌های دست‌ساز و منابع تغذیه پرتابل به شمار می‌رود.

قلب تپنده این برد، چیپ هوشمند SW3518 است که از طیف وسیعی از پروتکل‌های فست شارژ استاندارد نظیر PD3.0/PD2.0، QC4+/QC4.0/QC3.0، پروتکل‌های AFC و FCP/SCP (سامسونگ و هواوی) و فناوری VOOC پشتیبانی می‌کند. بر روی برد دو پورت خروجی مجزای USB-A و Type-C تعبیه شده تا امکان اتصال مستقیم کابل‌های مدرن و استاندارد به انواع دستگاه‌ها به ساده‌ترین شکل ممکن فراهم باشد.

این ماژول به مجموعه‌ای از سیستم‌های حفاظتی از جمله حفاظت در برابر اضافه‌ولتاژ ورودی، افت ولتاژ، اضافه‌جریان، اتصال کوتاه خروجی و فیوز ایمنی مجهز است تا پایداری و امنیت دستگاه‌های متصل را تضمین کند.

مشخصات فنی

نکات مهم راه‌اندازی و شرایط کاری واقعی

• دریافت حداکثر توان (100W): برای دریافت خروجی 20 ولت 5 آمپر (100 وات)، لازم است ولتاژ ورودی ماژول حداقل 24ولت با منبع جریان‌دهی کافی باشد و حتماً از کابل دو سر Type-C باکیفیت و مجهز به چیپست E-Marker با توان 100W استفاده شود.
• مدیریت حرارت و خنک‌کاری: در توان‌های بالاتر از 20 وات، سلف پاور و ماسفت های سوئیچینگ روی برد به شدت گرم می‌شوند؛ بنابراین در کاربردهای پرتوان و مداوم (مانند شارژ مداوم لپ‌تاپ)، استفاده از هیت‌سینک و تهویه مناسب الزامی است.
• سازگاری با گوشی‌های شیائومی: این ماژول از پروتکل‌های PPS و اختصاصی Mi Turbo پشتیبانی نمی‌کند؛ از این رو روی گوشی‌های شیائومی فرایند شارژ به‌صورت فست شارژ انجام شده و آیکون انیمیشنی Mi Turbo Charge نمایش داده نمی‌شود.

ویژگی‌ها

• پشتیبانی از پروتکل‌های پاور دلیوری (PD3.0) و کوالکام (QC4+) جهت شارژ پرسرعت لپ‌تاپ و گوشی
• محدوده ولتاژ ورودی گسترده 6 تا 40 ولت DC مناسب سیستم برق خودرو و باتری‌های لیتیومی
• دارای دو درگاه خروجی مجزا و کاربردی USB-A و USB Type-C
• توان خروجی بالا تا 100 وات با راندمان مناسب در ابعاد جمع‌وجور
• مجهز به پکیج کامل حفاظتی شامل اتصال کوتاه، اضافه‌جریان، محافظ حرارتی و فیوز داخلی
• گزینه‌ای ایده‌آل برای ساخت شارژرهای فست سفارشی ، ارتقای بردهای شارژ قدیمی و پاوربانک‌های پرقدرت
• سازگاری وسیع با دیوایس‌های برندهای اپل، سامسونگ، هواوی، اوپو و وان‌پلاس
