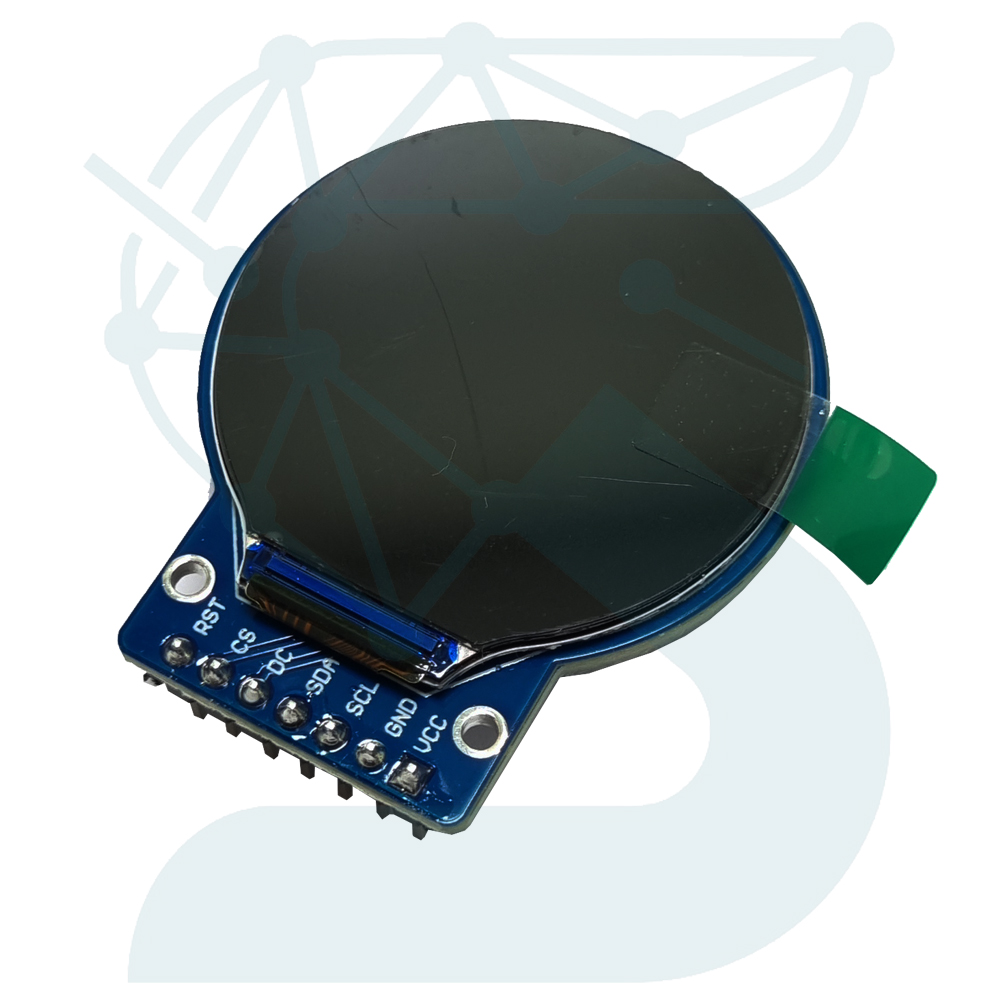

نمایشگر LCD رنگی دایره ای TFT سایز 1.28 اینچ با چیپ GC9A01

نمایشگر LCD رنگی دایره‌ای TFT سایز 1.28 اینچ (درایور GC9A01)

در دنیایی که اغلب نمایشگرها به صورت مستطیل هستند، نمایشگرهای دایره‌ای (Circular Displays) یک گام رو به جلو در زیبایی‌شناسی و طراحی رابط کاربری محسوب می‌شوند. نمایشگر LCD رنگی TFT 1.28 اینچ با فرم دایره‌ای، پاسخی به نیاز رو به رشد دستگاه‌های پوشیدنی (Wearables) و رابط‌های کاربری خاص است که به دنبال ظاهری مینیمال و ارگونومیک هستند.

قلب این ماژول، تراشه درایور GC9A01 است. این درایور یکپارچه، مسئولیت پردازش سیگنال‌های دریافتی از میکروکنترلر را بر عهده داشته و آن‌ها را به پیکسل‌های نمایشگر منتقل می‌کند. GC9A01 به طور خاص برای درایو کردن پنل‌های TFT با رزولوشن بالا و مصرف بهینه طراحی شده است. استفاده از رابط سریال پرسرعت SPI، این ماژول را قادر می‌سازد تا داده‌های تصویری تمام‌رنگی را با سرعت بالا دریافت کرده و یک تجربه بصری روان و جذاب ارائه دهد.

 ویژگی‌های کلیدی و مزیت فرم دایره‌ای

انتخاب نمایشگر دایره‌ای GC9A01 فراتر از زیبایی است و مزایای فنی و طراحی مهمی دارد:

• فرم فاکتور دایره‌ای (Circular Form Factor): امکان طراحی محصولاتی با ظاهری مدرن، مشابه ساعت‌های هوشمند، تجهیزات اندازه‌گیری آنالوگ و گیج‌های صنعتی.
• رزولوشن بالا و تراکم پیکسلی (High PPI): با رزولوشن استاندارد 240×240 پیکسل در قطر 1.28 اینچ، تراکم پیکسلی بالایی فراهم شده که وضوح تصویر و جزئیات گرافیکی را به شدت بهبود می‌بخشد.
• رابط سریال SPI پرسرعت: استفاده از پروتکل SPI (Serial Peripheral Interface) که به طور معمول فقط به 4 یا 5 پین نیاز دارد، باعث می‌شود ارتباط با میکروکنترلرها سریع، پایدار و با کمترین تاخیر صورت گیرد.
• درایور GC9A01: این درایور امکان نمایش 262 هزار رنگ (18-bit color depth) را فراهم می‌کند و از مدیریت حافظه داخلی برای بافرینگ سریع داده‌ها پشتیبانی می‌کند.
• زاویه دید گسترده (All-View Angle): فناوری TFT (Thin-Film Transistor) در این ماژول، زاویه دید بسیار خوبی را در تمام جهات تضمین می‌کند، که برای دستگاه‌های پوشیدنی حیاتی است.
• نور پس‌زمینه (Backlight): دارای یک LED نور پس‌زمینه با کنترل مستقل که امکان تنظیم روشنایی و بهینه‌سازی مصرف انرژی را فراهم می‌کند.

 مشخصات فنی (Driver: GC9A01)

نکته تخصصی درباره GC9A01:

درایور GC9A01 به طور هوشمندانه‌ای برای نمایشگرهای دایره‌ای بهینه‌سازی شده است. در برنامه‌نویسی برای این ماژول، اگرچه پنل اصلی 240×240 است، اما باید در نظر داشت که پیکسل‌های خارج از دایره نمایش داده نمی‌شوند. کتابخانه‌های اختصاصی، مانند کتابخانه‌های Adafruit و درایورهای مربوط به GC9A01، به صورت خودکار عملیات ماسک کردن (Masking) و رسم هندسی را برای حفظ شکل دایره‌ای انجام می‌دهند تا توسعه‌دهنده به راحتی بتواند از ابعاد مستطیلی 240×240 برای ترسیم استفاده کند.

 نحوه راه‌اندازی و عملکرد (رابط SPI)

راه‌اندازی این نمایشگر نیازمند اتصال دقیق پین‌ها و استفاده از میکروکنترلری است که بتواند داده‌ها را با سرعت بالا از طریق SPI منتقل کند (مانند ESP32 یا STM32).

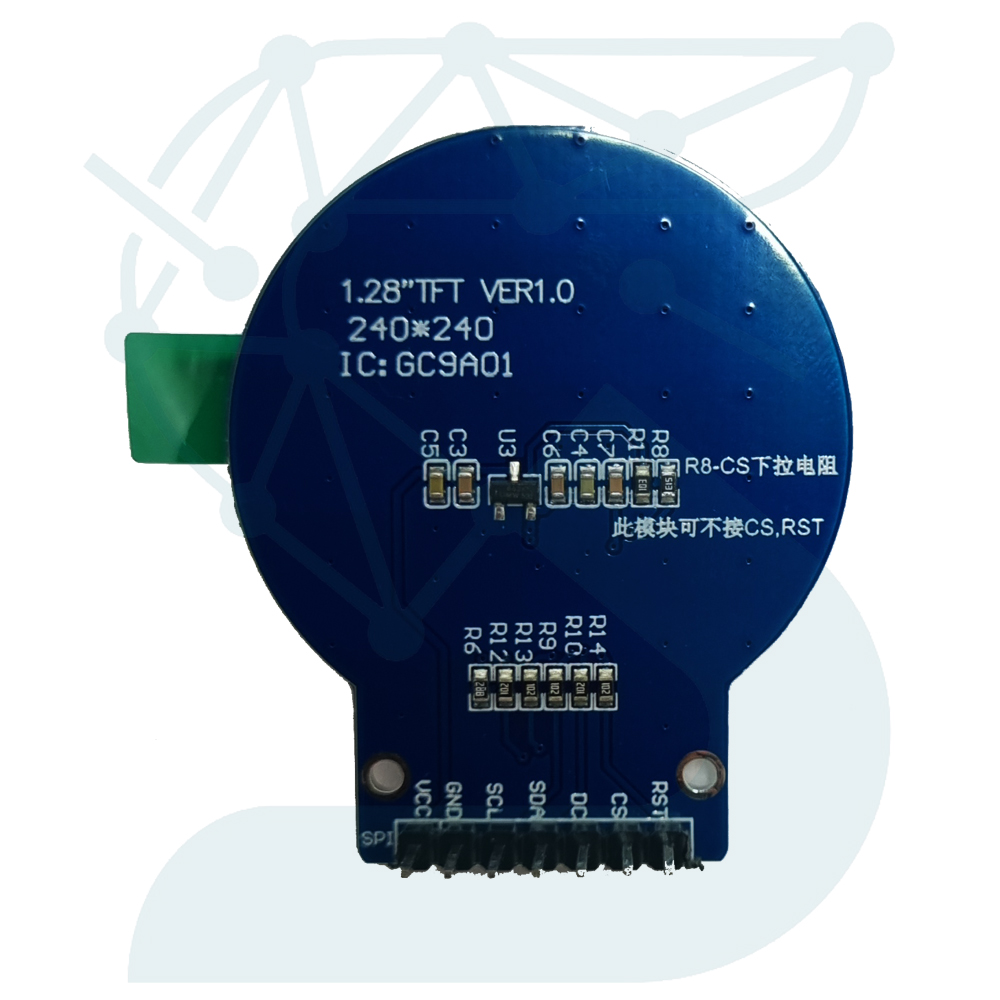

پین‌های ارتباطی ماژول:

1. VCC: تغذیه 3.3 ولت.
2. GND: زمین مدار.
3. SCLK (Serial Clock): پین ساعت رابط SPI. متصل به پین SCLK (SCK) میکروکنترلر.
4. MOSI (Master Out Slave In): پین داده اصلی. متصل به پین MOSI میکروکنترلر.
5. CS (Chip Select): فعال‌سازی تراشه. متصل به یک پین دیجیتال دلخواه.
6. DC (Data/Command): تعیین می‌کند که داده ارسالی یک دستور کنترلی برای درایور است یا داده پیکسلی (رنگ). متصل به یک پین دیجیتال دلخواه.
7. RESET (RST): پین بازنشانی. متصل به یک پین دیجیتال دلخواه یا پین RST میکروکنترلر.
8. BL (Backlight): کنترل نور پس‌زمینه. معمولاً به 3.3 ولت متصل می‌شود و یا برای تنظیم روشنایی (PWM) به یک پین PWM میکروکنترلر وصل می‌شود.

نکات مهم در راه‌اندازی:

• ولتاژ منطقی 3.3 ولت: GC9A01 یک تراشه 3.3 ولتی است. اگر از میکروکنترلر 5 ولتی (مانند آردوینو UNO) استفاده می‌کنید، استفاده از مبدل سطح ولتاژ (Logic Level Shifter) برای پین‌های ارتباطی (SCLK, MOSI, CS, DC, RST) ضروری است تا از آسیب دائمی به درایور جلوگیری شود.
• کتابخانه‌های بهینه‌سازی شده: برای راندمان بالا، استفاده از کتابخانه‌هایی که از قابلیت‌های سخت‌افزاری SPI میکروکنترلر استفاده می‌کنند (نه شبیه‌سازی نرم‌افزاری)، حیاتی است تا سرعت فریم (Frame Rate) مناسب برای نمایش انیمیشن‌های روان حفظ شود.

 کاربردها

طراحی منحصر به فرد و قابلیت‌های پیشرفته GC9A01 این نمایشگر را به انتخابی عالی برای کاربردهای مدرن تبدیل می‌کند:

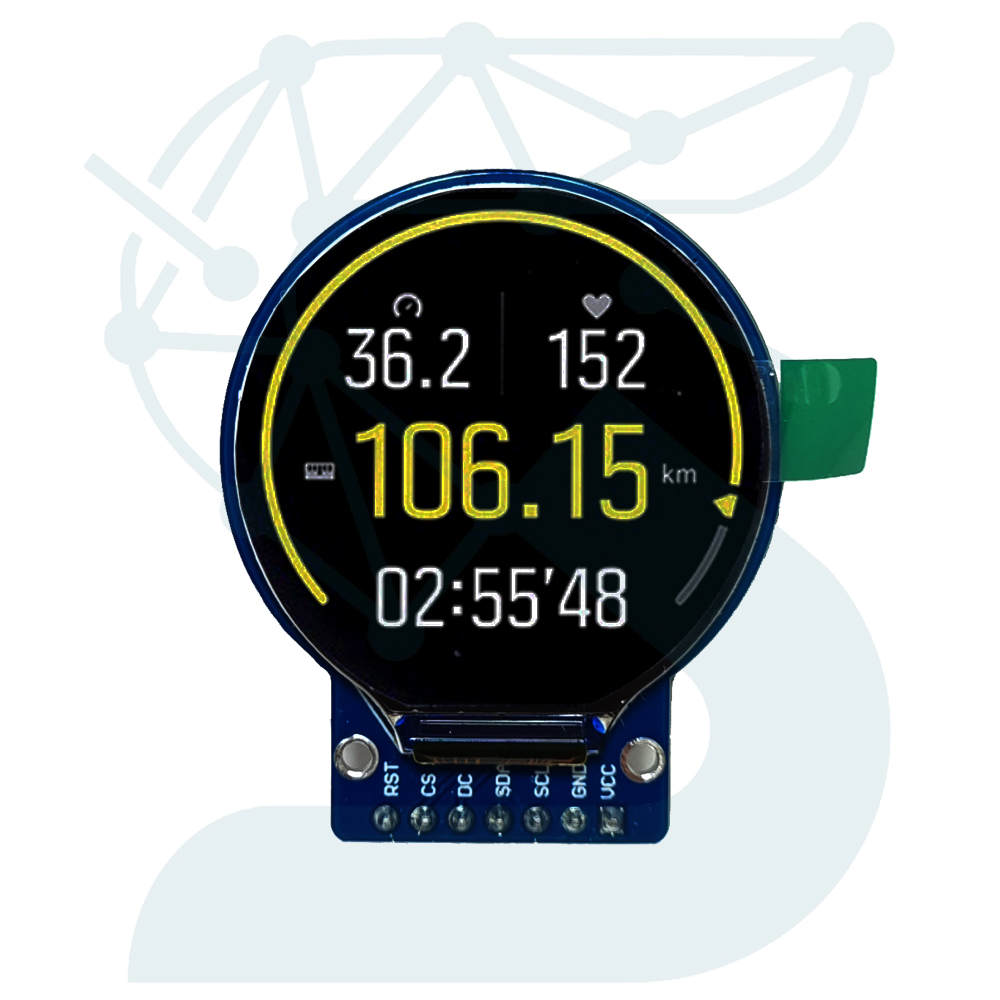

• دستگاه‌های پوشیدنی (Smart Watches/Fitness Trackers): اصلی‌ترین کاربرد این نمایشگر، طراحی ساعت‌های هوشمند با ظاهر زیبا و حرفه‌ای است.
• گیج‌ها و پنل‌های کنترل خودرو یا هواپیما: شبیه‌سازی ابزارهای اندازه‌گیری آنالوگ (نظیر سرعت‌سنج یا دور موتور) با دقت دیجیتال.
• تجهیزات تست و اندازه‌گیری پرتابل: نمایش خروجی سنسورها (مثل دماسنج‌های صنعتی یا تحلیل‌گرهای طیف) در یک فرمت جمع‌وجور و خوانا.
• کنترلرهای صوتی و DJ (Audio Control): استفاده به عنوان نمایشگر اطلاعاتی برای ولوم، اکولایزر یا نام آهنگ.
• پروژه‌های DIY پیشرفته: افزودن جلوه‌ای بصری و لوکس به هر پروژه میکروکنترلری که نیاز به یک رابط کاربری گرافیکی کوچک دارد.
