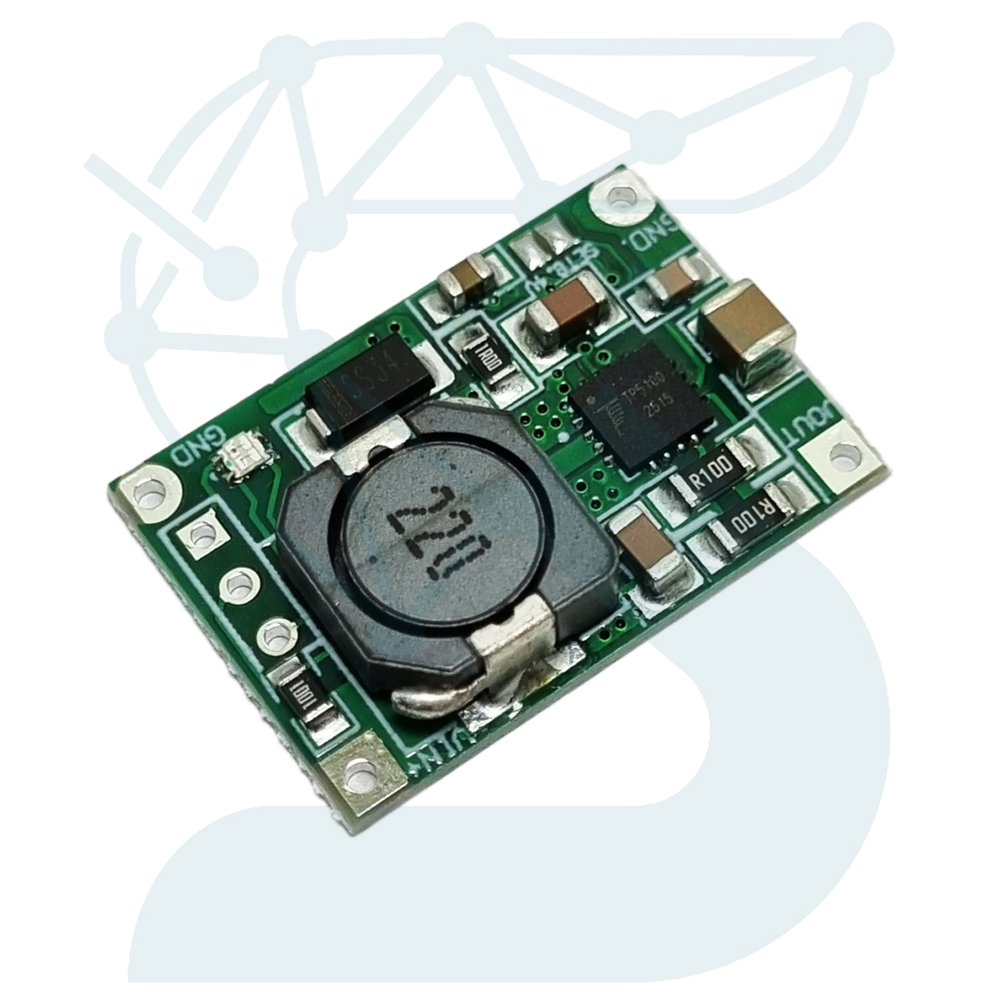

ماژول TP5100 یک شارژر سوئیچینگ توان بالا برای سلول‌های لیتیوم یون و لیتیوم پلیمر است که به‌صورت یک یا دو سل قابل پیکربندی می‌باشد. استفاده از توپولوژی Buck در این تراشه باعث شده بازدهی شارژ بالا باشد و در نتیجه نسبت به ماژول‌های خطی مانند TP4056 گرمایش بسیار کمتری ایجاد کند.

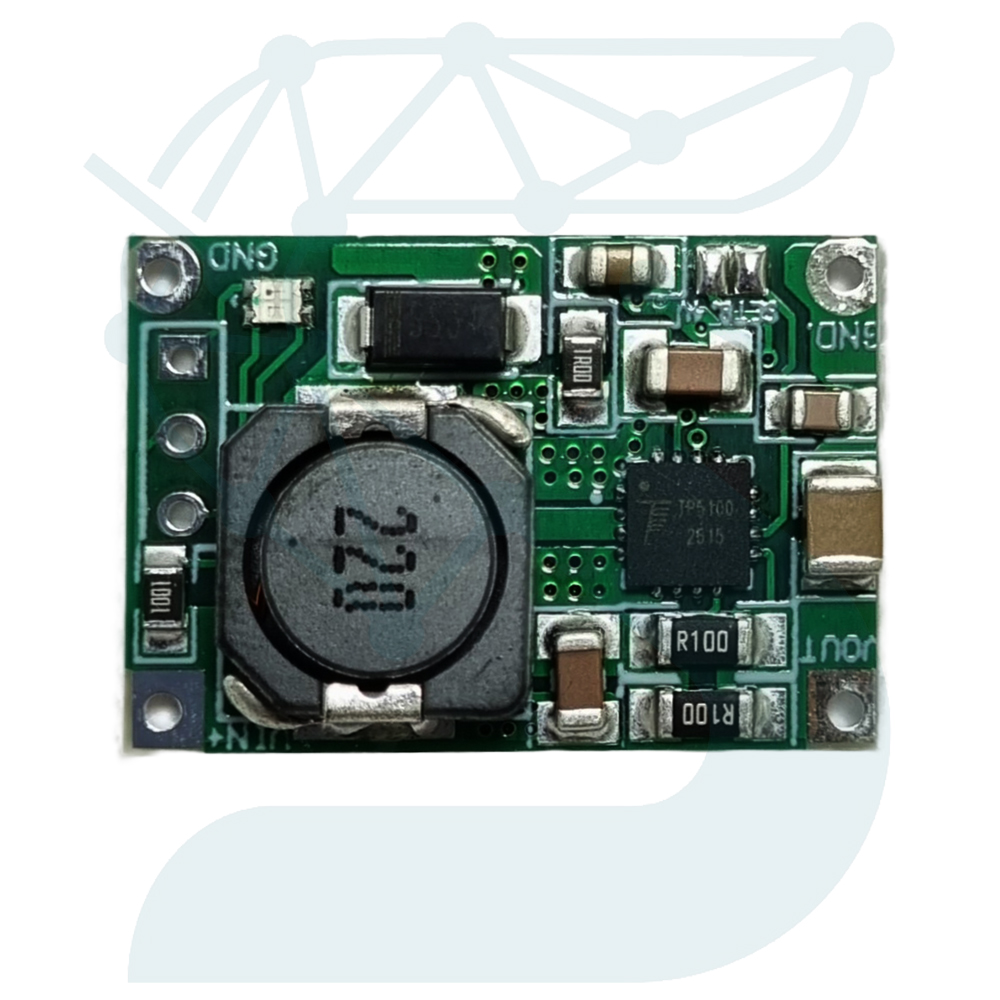

وجود سلف 220 و دیود شاتکی SS34 نشان‌دهنده طراحی جریان بالا با افت ولتاژ کم و توانایی شارژ سریع است. مقاومت‌های R100 روی برد، مسیر سنجش جریان را تشکیل می‌دهند و به چیپ TP5100 امکان کنترل دقیق جریان شارژ را می‌دهند.

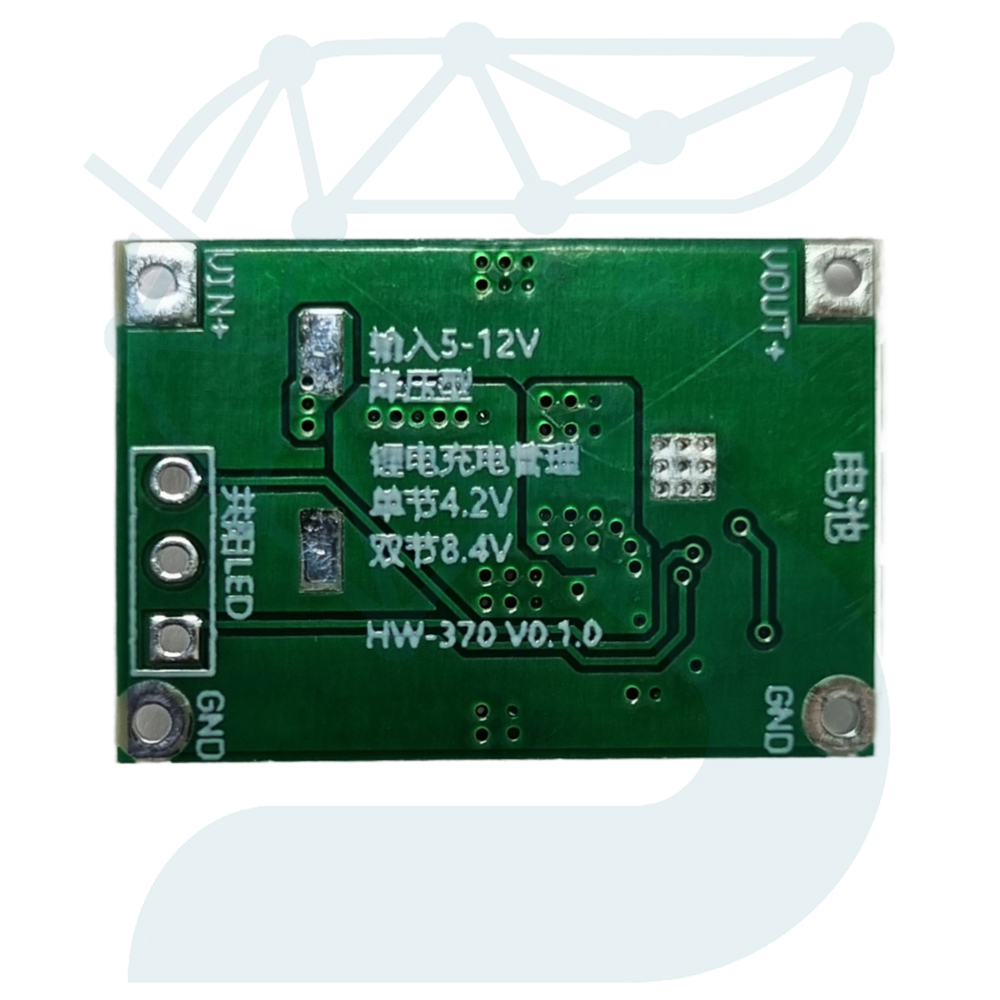

پد SET نقش مهمی در عملکرد دارد:

• در حالت باز: شارژ دو سل (2S)

• در حالت اتصال‌داده‌شده: شارژ تک سل (1S)

ولتاژ ورودی ماژول از 5 تا 18 ولت پشتیبانی می‌شود، که امکان تغذیه آن را با آداپتورهای رایج، منابع سوئیچینگ، یا حتی سیستم‌های خورشیدی مناسب می‌کند.

به دلیل طراحی سوئیچینگ، ماژول توانایی شارژ باتری با جریان بالا و اتلاف حرارتی پایین را دارد، بنابراین انتخاب بسیار مناسبی برای پاوربانک‌های دست‌ساز، ربات‌ها، وسایل قابل‌حمل و سیستم‌هایی با مصرف متوسط تا زیاد است.
